A Schneider Electric Harmony XB4 termékvonalába tartozó ZB4BA27 nem világító nyomógomb fej a megbízható és tartós ipari kapcsolóeszközök kategóriájába tartozik. Ez a precíziós alkatrész az ipari vezérlőpanelekbe és automatizálási rendszerekbe tervezett nyomógombok lényeges eleme, amely hosszú élettartamot és konzisztens teljesítményt biztosít még a legnehezebb körülmények között is.

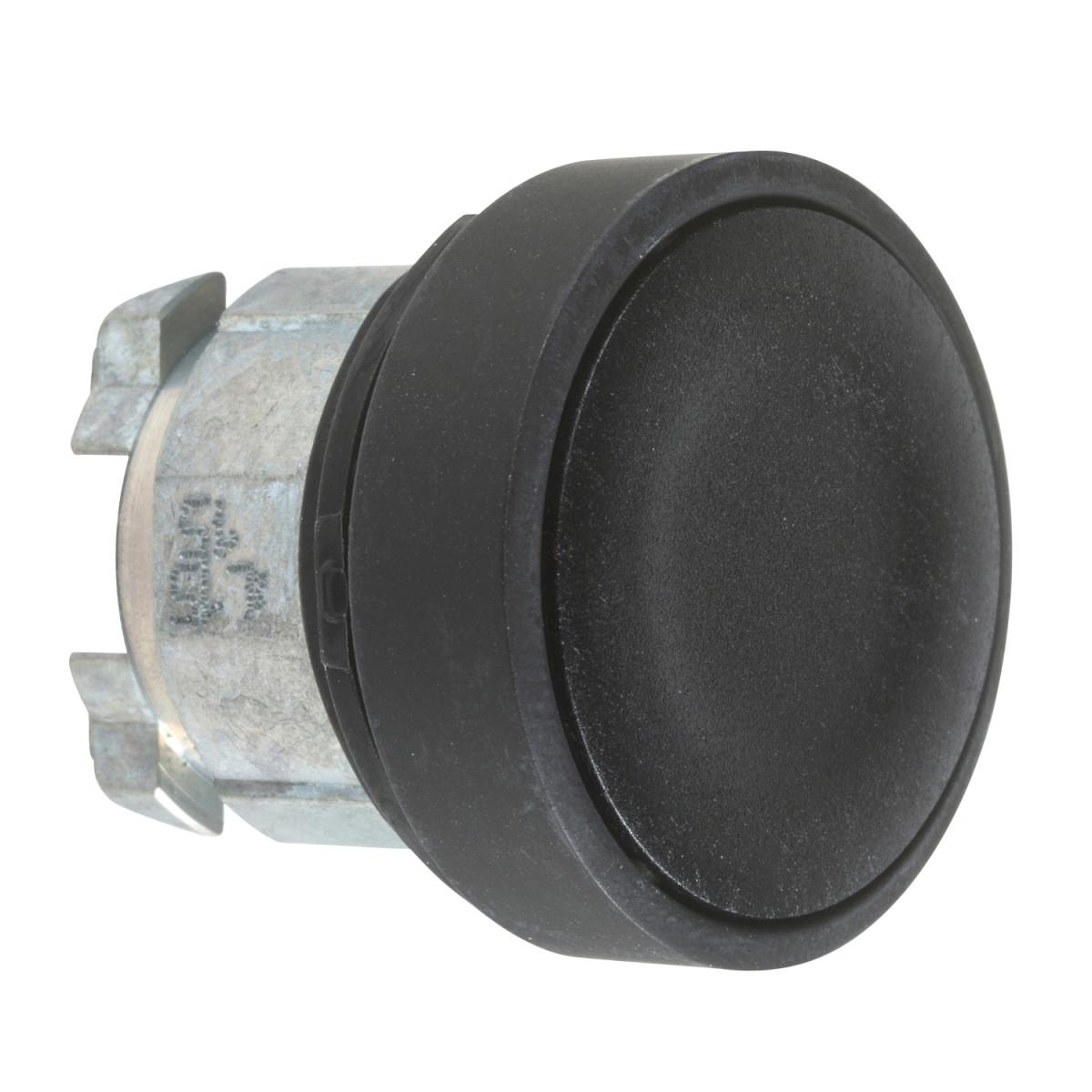

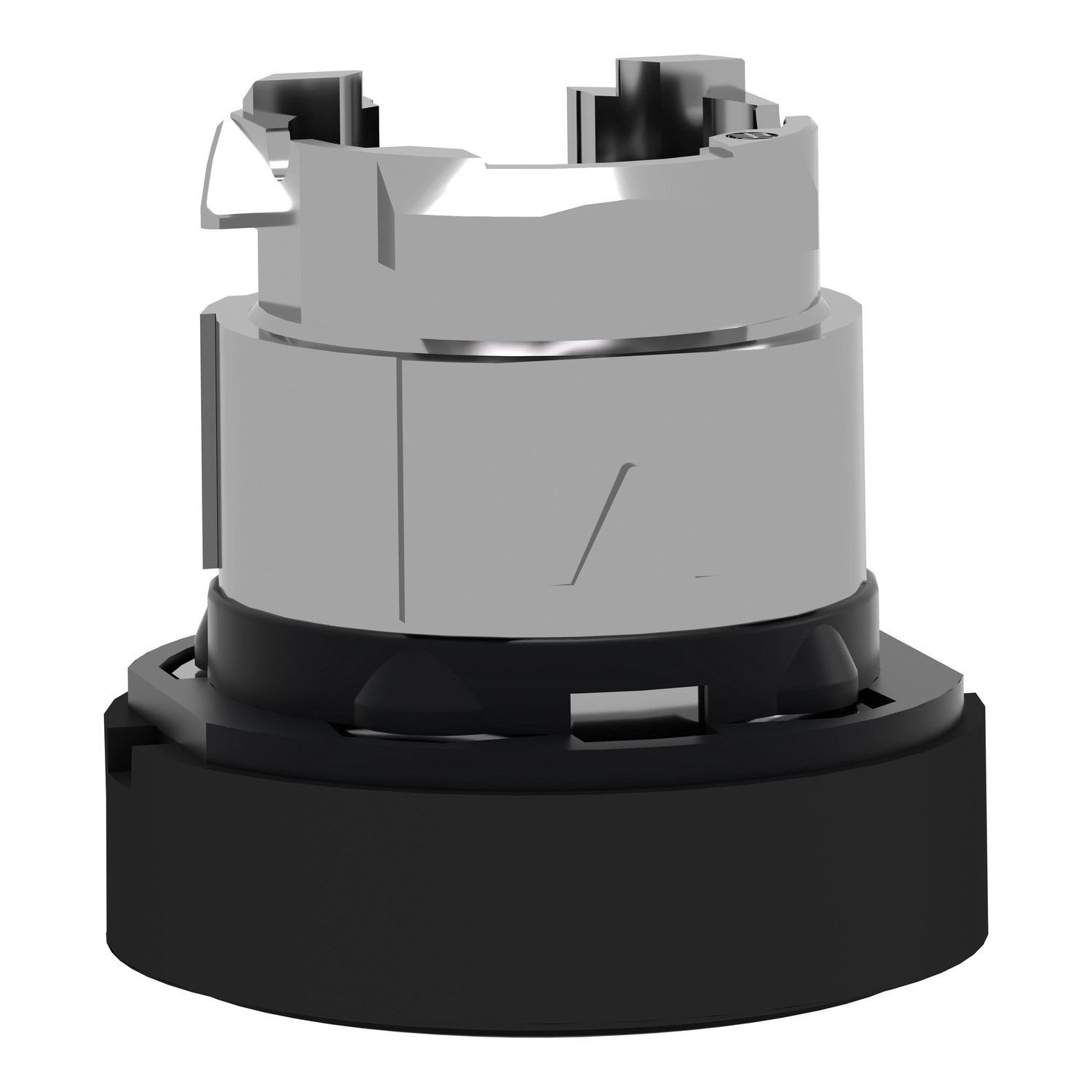

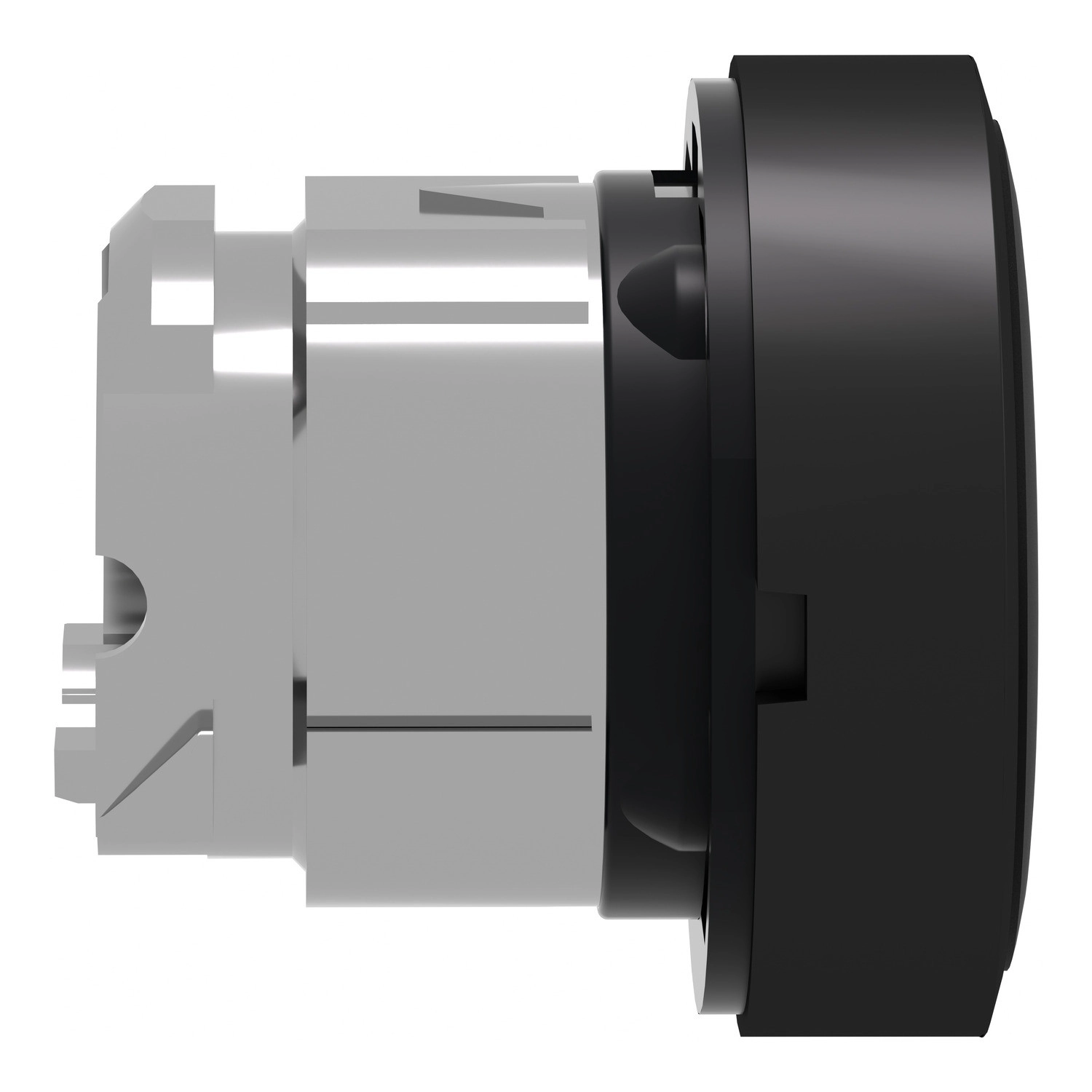

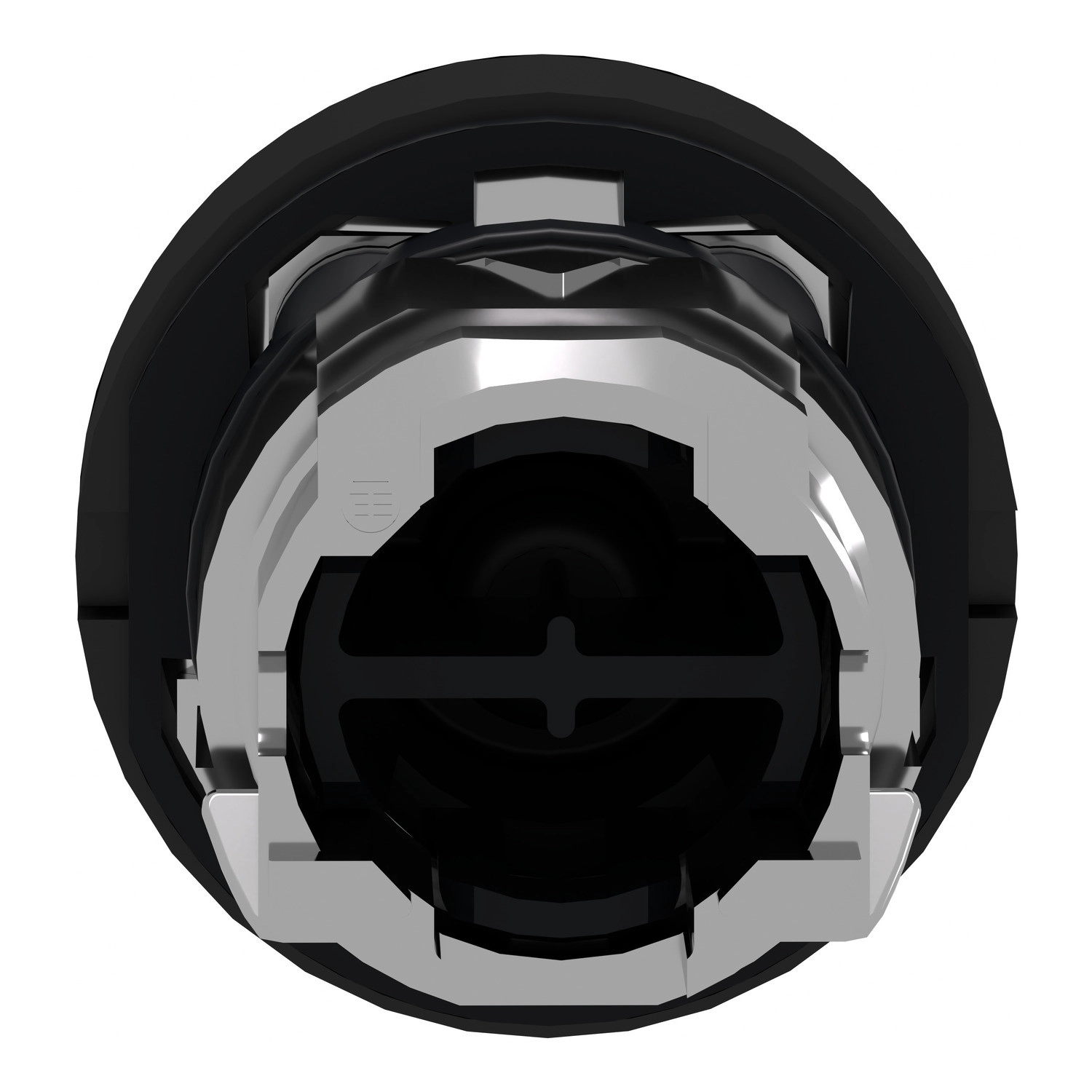

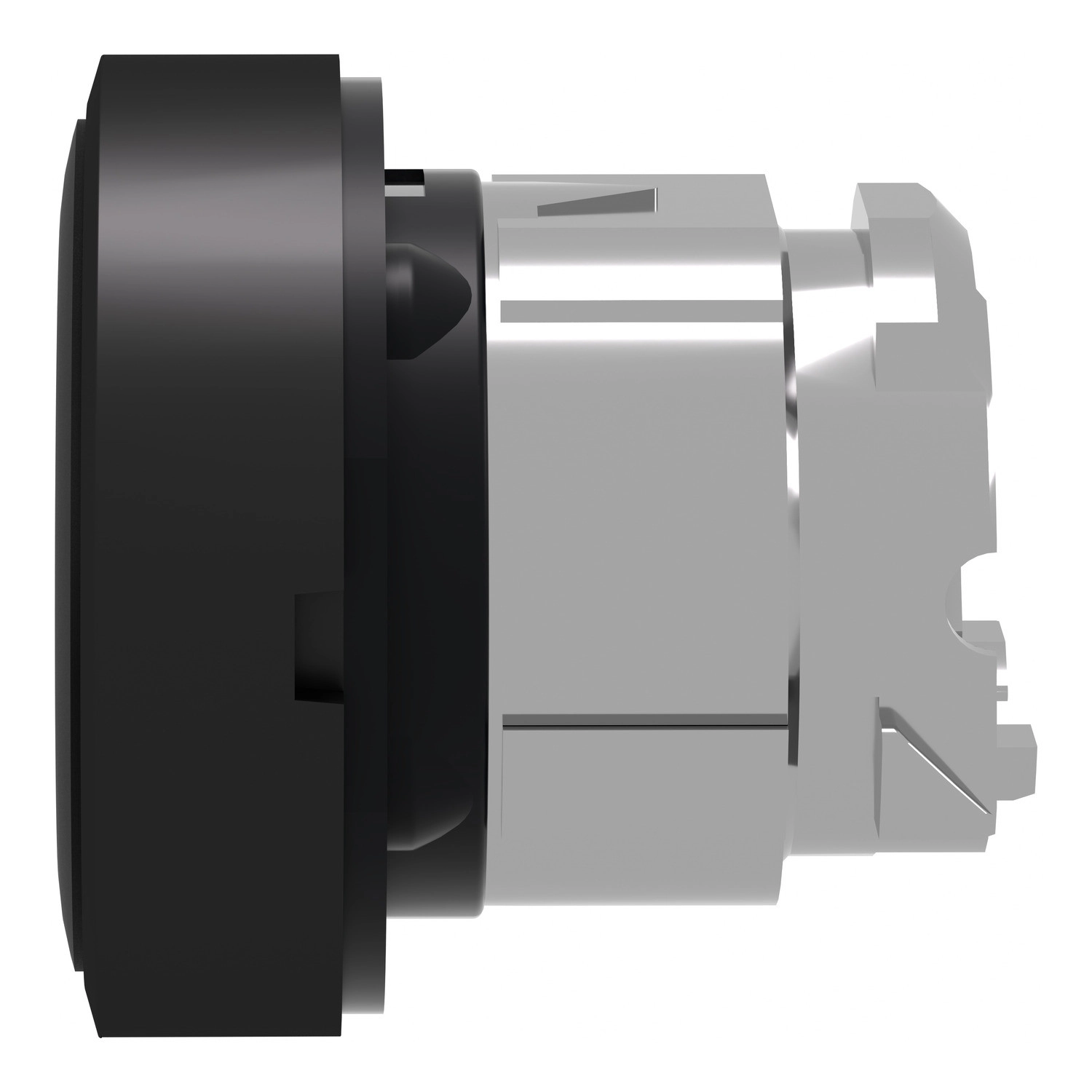

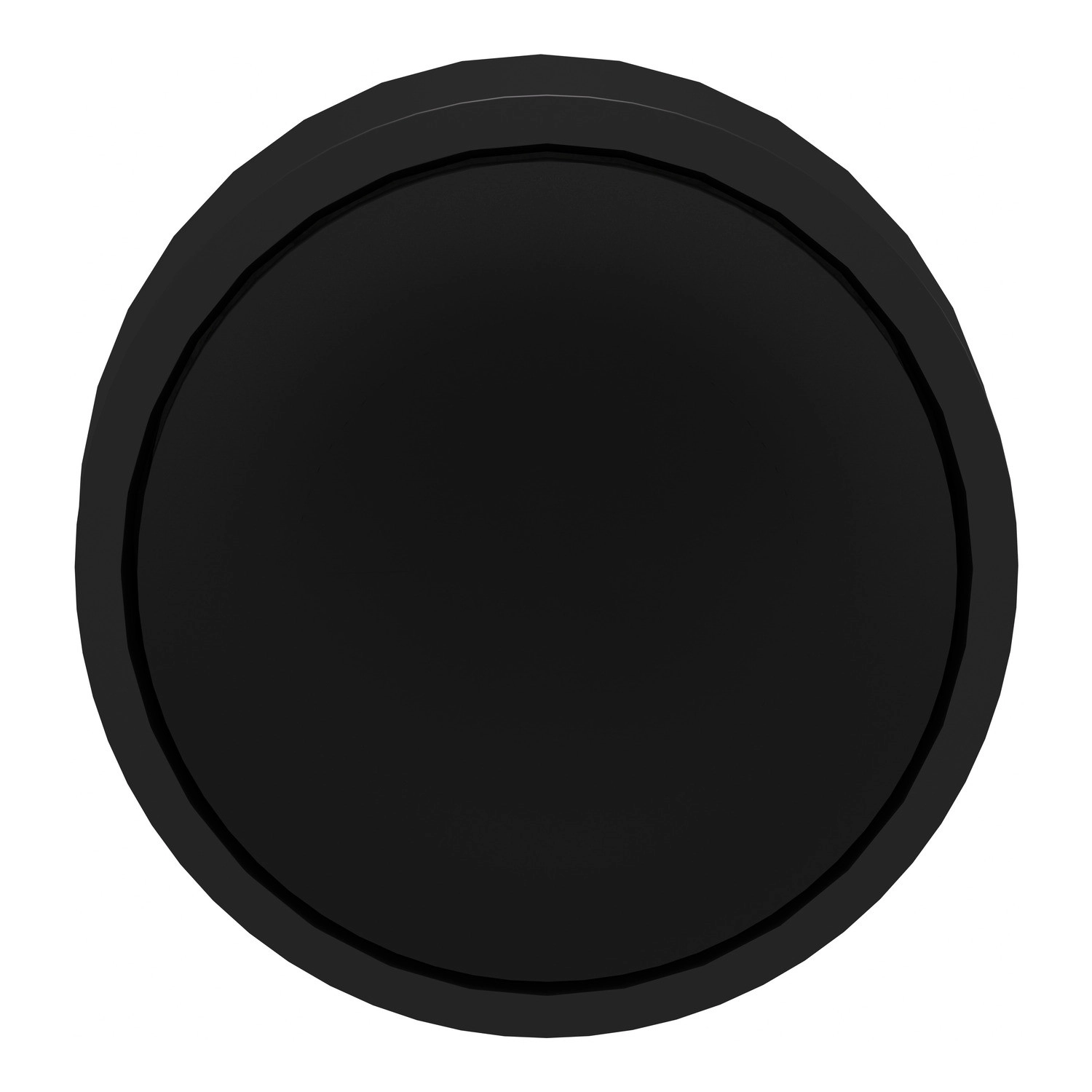

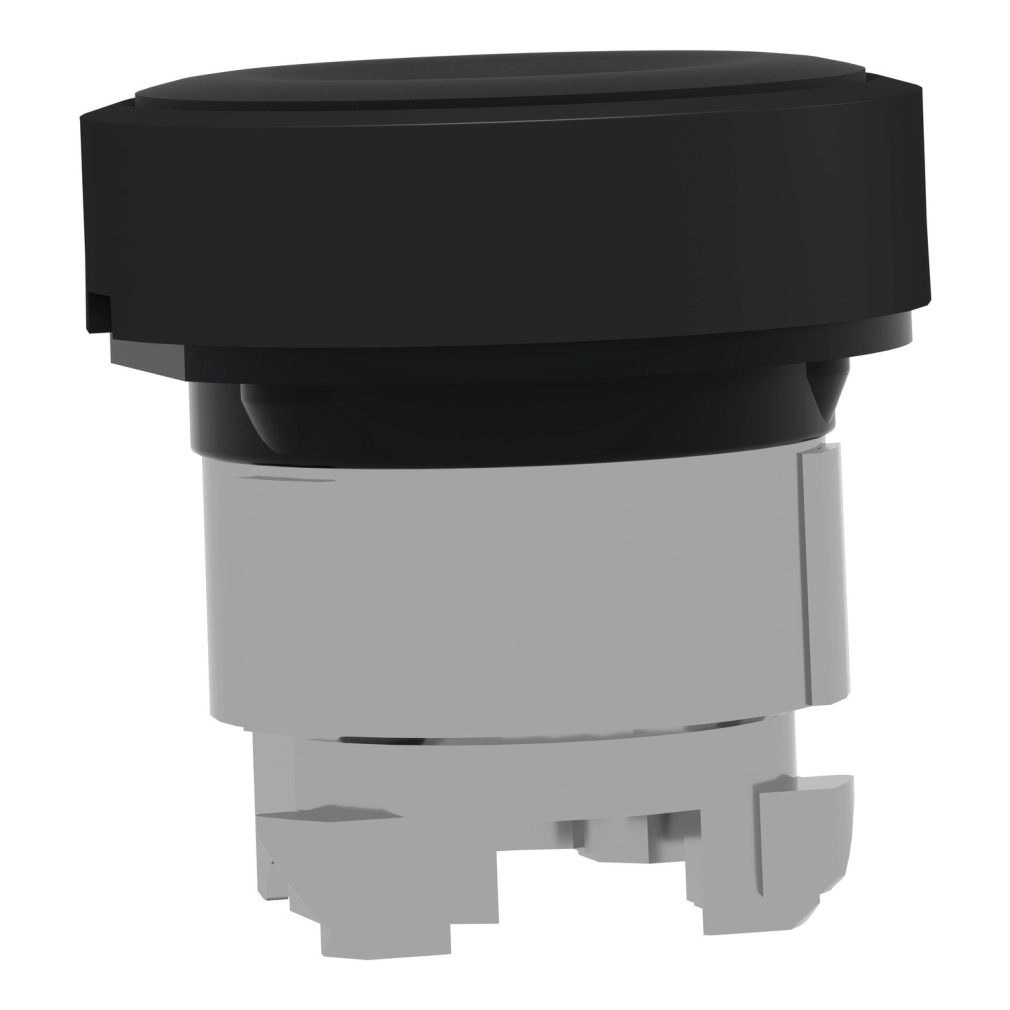

A ZB4BA27 egy fekete, sima felületű, jelölés nélküli nyomógomb fejegység, amely 22,5 mm-es szabványos szerelőnyílásba illeszkedik. A termék alapvető jellemzője a fekete fém keret, amely kiváló ellenállást biztosít a mechanikai behatásokkal szemben. A nyomógomb rugós visszatérésű működési mechanizmust használ, ami azt jelenti, hogy az elengedése után automatikusan visszaáll alaphelyzetbe, ideálissá téve pillanatnyi kapcsolási funkciókhoz. A termék standard fejkialakítású, és kerek jelzőegység fejjel rendelkezik, amely esztétikus megjelenést biztosít a vezérlőpanelen.
A Harmony XB4 sorozat műszaki paraméterei lenyűgözőek. A ZB4BA27 nyomógomb fej rendkívüli, 10 millió működési ciklust biztosító mechanikai élettartammal rendelkezik, ami kiemelkedő az iparágban. A környezeti ellenállóképessége is figyelemreméltó: IP66, IP67, IP69 és IP69K védettségi szintekkel rendelkezik az IEC 60529 szabvány szerint, ami teljes por elleni védelmet és különböző szintű víz elleni védelmet biztosít, beleértve a nagynyomású vízsugárral szembeni ellenállást is. NEMA 13 és NEMA 4X besorolással is rendelkezik, és IK06 fokozatú ütésállóságot kínál az IEC 50102 szerint. A termék -40...+70 °C közötti széles működési és tárolási hőmérséklet-tartományban használható, ami szélsőséges környezetben is megbízható működést garantál.
A ZB4BA27 különböző elektromos összeállítási lehetőségeket kínál: C1 kód <9 érintkezőhöz egyedi blokkok használatával első rögzítéssel, C2 kód <9 érintkezőhöz egyedi és dupla blokkok használatával első rögzítéssel, C11 kód <3 érintkezőhöz egyedi blokkok használatával első rögzítéssel, és C15 kód <1 érintkezőhöz egyedi blokkok használatával első rögzítéssel. A termék alapvető elemként kerül forgalmazásra, amely kompatibilis a Harmony rendszer többi komponensével. A szerelési útmutatók részletes információkat tartalmaznak a panel kivágásáról, a szerelési és távolsági követelményekről. A termék 29 mm széles, 29 mm magas és 28 mm mély CAD méretekkel rendelkezik. A nyomógomb rezgésállósága 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint, ütésállósága pedig 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szabványnak megfelelően. A ZB4BA27 számos nemzetközi szabványnak felel meg, köztük az UL 508, IEC 60947-1, CSA C22.2 No 14, és JIS C8201 előírásoknak, valamint rendelkezik BV, CSA, DNV, LROS (Lloyds hajózási nyilvántartás) és UL minősítésekkel is.
Schneider Electric Harmony XB4 - ZB4BA27 -fém nyomógomb fej műszaki adatok
Általános jellemzők
Termékvonal: Harmony XB4
Termék típusa: Fej nem világító nyomógombhoz
Rövid terméknév: ZB4
Előlapi gyűrű anyaga: Fekete fém
Szerelési átmérő: 22,5 mm
Fej típusa: Standard
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profil: Fekete, sima, jelöletlen
Sapka/működtető vagy lencse színe: Fekete
Kiegészítő adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 28 mm
Mechanikai élettartam: 10000000 ciklus
Elektromos összeállítási kód: C1 <9 érintkezőhöz egyedi blokkok használatával első rögzítéssel
C2 <9 érintkezőhöz egyedi és dupla blokkok használatával első rögzítéssel
C11 <3 érintkezőhöz egyedi blokkok használatával első rögzítéssel
C15 <1 érintkezőhöz egyedi blokkok használatával első rögzítéssel
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40…70 °C
Környezeti levegő hőmérséklet üzemeltetéshez: -40…70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Tanúsítványok és megfelelőségek
Szabványok: UL 508
IEC 60947-1
CSA C22.2 No 14
IEC 60947-5-4
IEC 60947-5-1
IEC 60947-5-5
JIS C8201-5-1
JIS C8201-1
Termék tanúsítványok: BV
CSA
DNV
LROS (Lloyds hajózási nyilvántartás)
UL listázott
Mechanikai tulajdonságok
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
