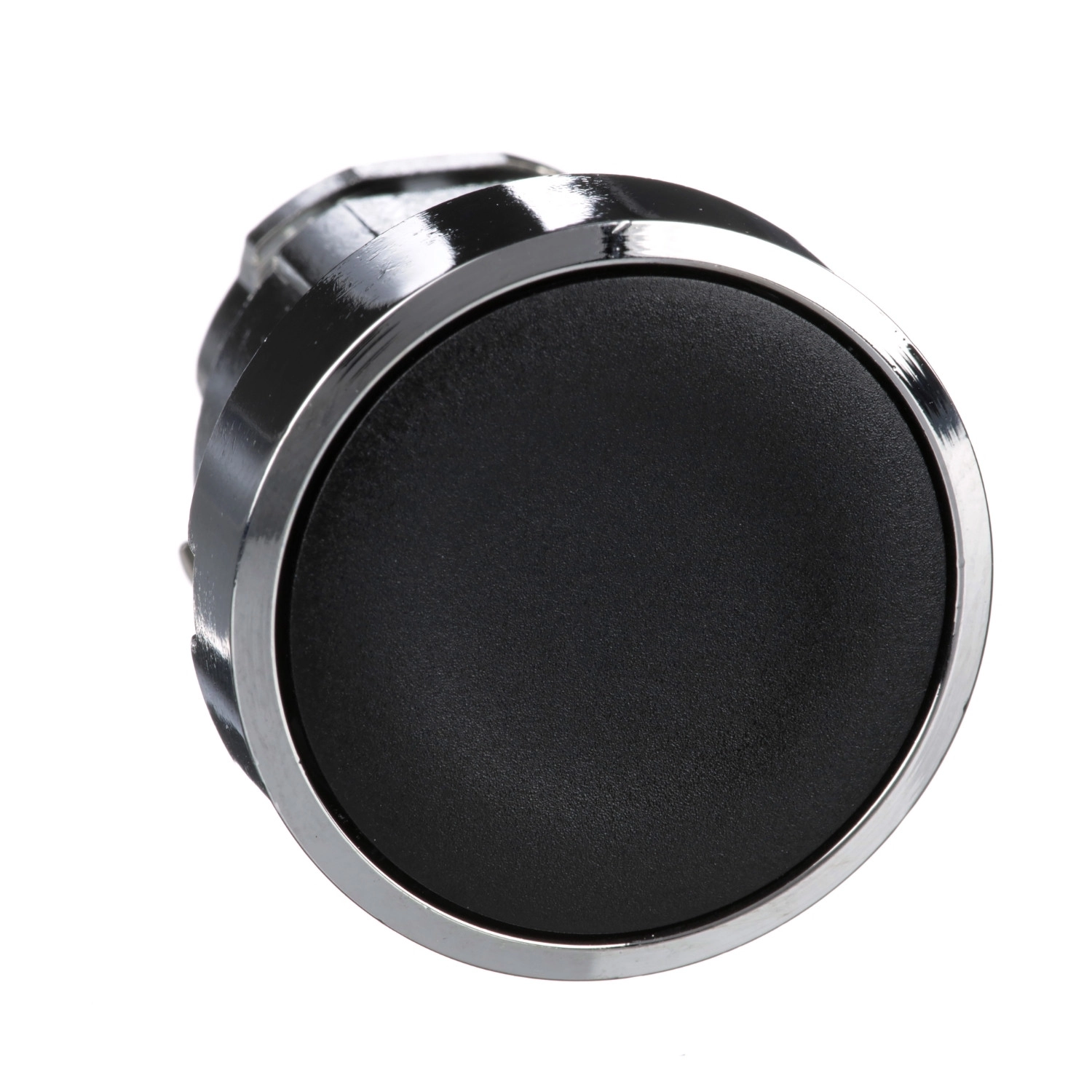

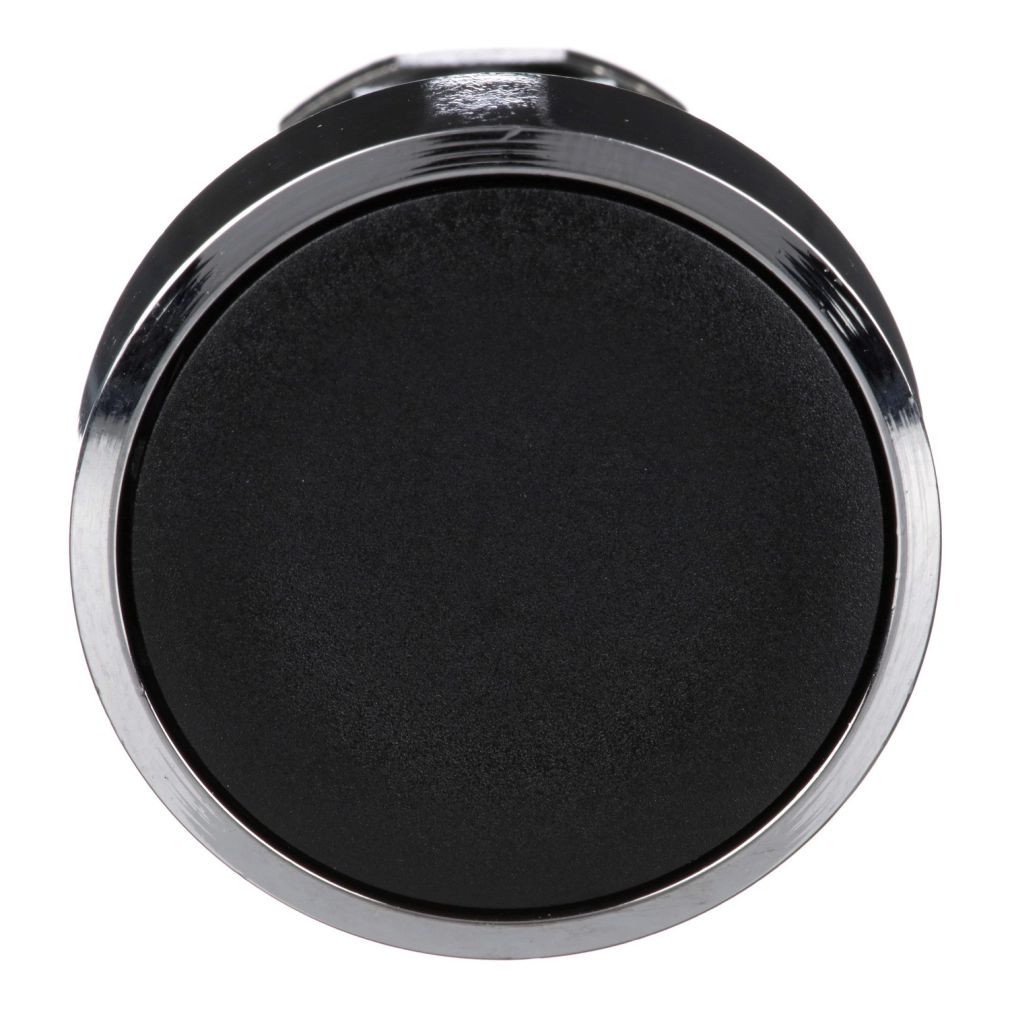

A Schneider Electric Harmony XB4 sorozatának ZB4BA2 típusú nyomógomb feje egy kiemelkedő minőségű ipari vezérlőelem, amely egyesíti a robusztus kivitelt a megbízható működéssel. Ez a nem világító nyomógomb fej fekete színű, sima felülettel rendelkezik, jelölés nélküli kivitelben, ami univerzális alkalmazhatóságot biztosít különböző ipari környezetekben.
A termék króm bevonatú fém házzal készül, ami nem csak esztétikus megjelenést kölcsönöz, hanem kivételes ellenállóképességet is biztosít a mechanikai behatásokkal, korróziós hatásokkal és a mindennapi használat során fellépő igénybevételekkel szemben. A 22,5 mm-es szabványos beépítési átmérő lehetővé teszi, hogy a nyomógombot könnyen integrálhasd meglévő rendszerekbe, vezérlőpultokba vagy egyéb berendezésekbe. A kerek kialakítású, standard típusú nyomógombfej rugós visszatérésű működtetővel rendelkezik, ami azt jelenti, hogy a gomb elengedését követően automatikusan visszatér alaphelyzetbe.
A ZB4BA2 nyomógombfej műszaki paraméterei figyelemreméltóak. 10 millió működtetési ciklust képes teljesíteni, ami rendkívüli mechanikai élettartamot jelent, különösen olyan környezetekben, ahol gyakori kapcsolásra van szükség. A termék többféle elektromos összeállítási kóddal kompatibilis, beleértve a C1, C2, C11 és C15 kódokat, amelyek különböző érintkezőelrendezéseket tesznek lehetővé. Ezek az opciók rugalmas konfigurációt biztosítanak: a C1 és C2 kódok akár 9 érintkezőt támogatnak egyszeres és dupla blokkok használatával, míg a C11 legfeljebb 3, a C15 pedig legfeljebb 1 érintkező használatát teszi lehetővé. A nyomógombfej alapvetően egy alapelemként működik, amely számos kiegészítővel bővíthető a specifikus alkalmazási követelményeknek megfelelően.
Környezeti jellemzőit tekintve a ZB4BA2 kivételes védelmet kínál. TH (trópusi kivitelű) védőkezeléssel látták el, ami növeli a termék ellenállóképességét szélsőséges környezeti hatásokkal szemben. Széles üzemi hőmérséklet-tartománya -40°C és +70°C között van, ami ugyanaz, mint a tárolási hőmérséklet-tartománya, így a legzordabb ipari környezetekben is megbízhatóan működik. A termék IP66, IP67, IP69 és IP69K védettségi fokozattal rendelkezik, ami teljes por elleni védelmet és különböző mértékű víz elleni védelmet biztosít, beleértve a nagy nyomású mosást is. NEMA besorolása szerint NEMA 13 és NEMA 4X tanúsítvánnyal rendelkezik, ami további bizonyítéka a kiemelkedő védettségnek. Az IK06 ütésállósági fokozat megfelelő védelmet nyújt a mechanikai behatásokkal szemben az IEC 50102 szabvány szerint. A termék megfelel számos nemzetközi szabványnak, köztük az UL 508, CSA C22.2 No 14, IEC 60947-5-1/4/5 és más kapcsolódó szabványoknak, valamint rendelkezik BV, CSA, DNV, LROS és UL tanúsítványokkal.
Schneider Electric Harmony XB4 - ZB4BA2 -fém nyomógomb fej, Ø22, visszatérő, fekete műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Fej nem világító nyomógombhoz
Rövid terméknév: ZB4
Előlap anyaga: Krómozott fém
Szerelési átmérő: 22,5 mm
Oszthatatlan értékesítési mennyiség: 1
Fejforma: Standard
Jelzőegység fej alakja: Kerek
Működtető típusa: rugós visszatérésű
Működtető profilja: Fekete sima, jelölés nélküli
Működtető/lencse színe: Fekete
Kiegészítő jellemzők
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 28 mm
Mechanikai élettartam: 10000000 ciklus
Elektromos összeállítási kód:
C1: <9 érintkezőhöz egyes blokkok használatával elölről szerelve
C2: <9 érintkezőhöz egyes és dupla blokkok használatával elölről szerelve
C11: <3 érintkezőhöz egyes blokkok használatával elölről szerelve
C15: <1 érintkezőhöz egyes blokkok használatával elölről szerelve
Termék bemutatása: Alapelem
Környezet
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-5-5, JIS C8201-5-1, IEC 60947-1, JIS C8201-1
Terméktanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listed
Mechanikai jellemzők
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszos gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinuszos gyorsulás esetén az IEC 60068-2-27 szerint
