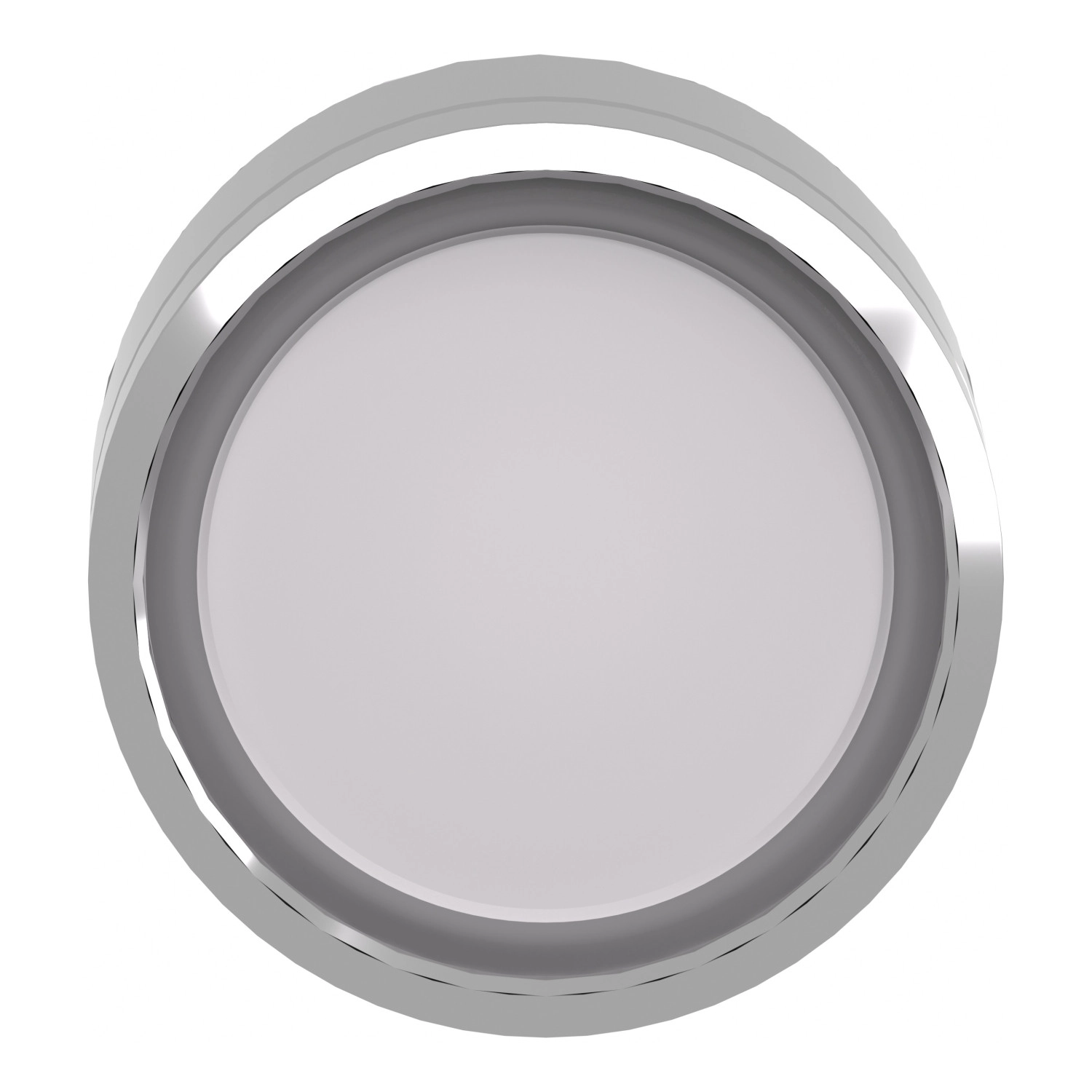

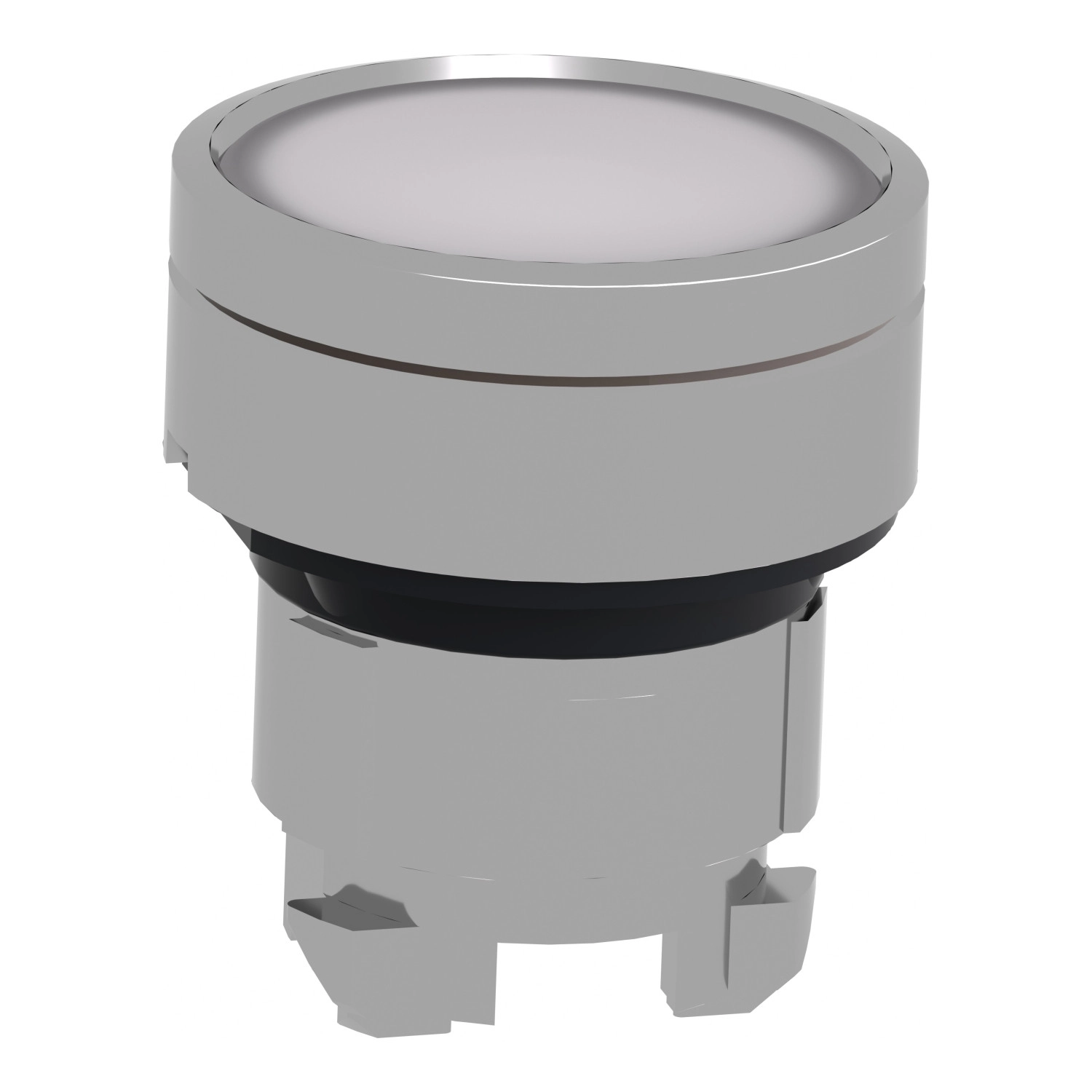

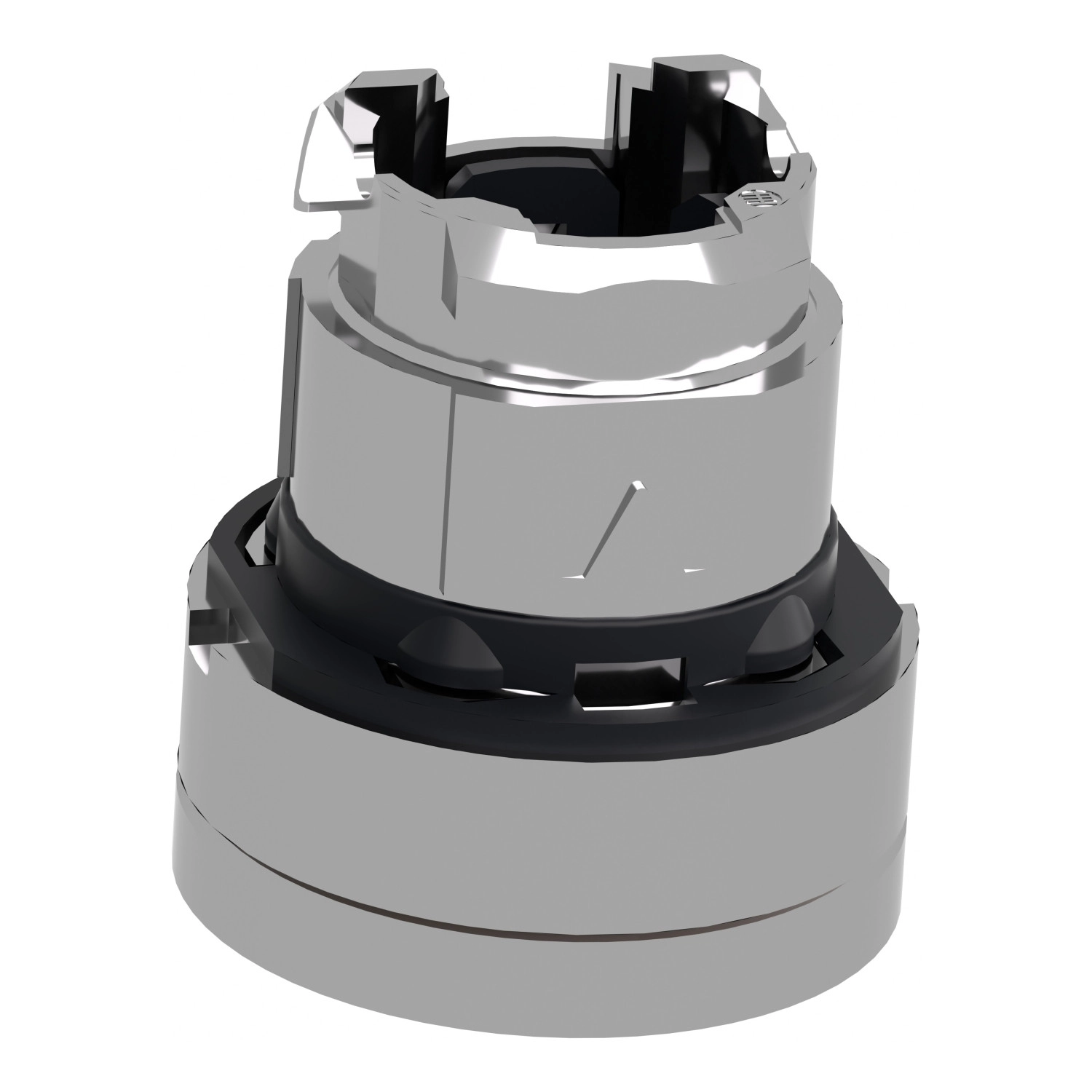

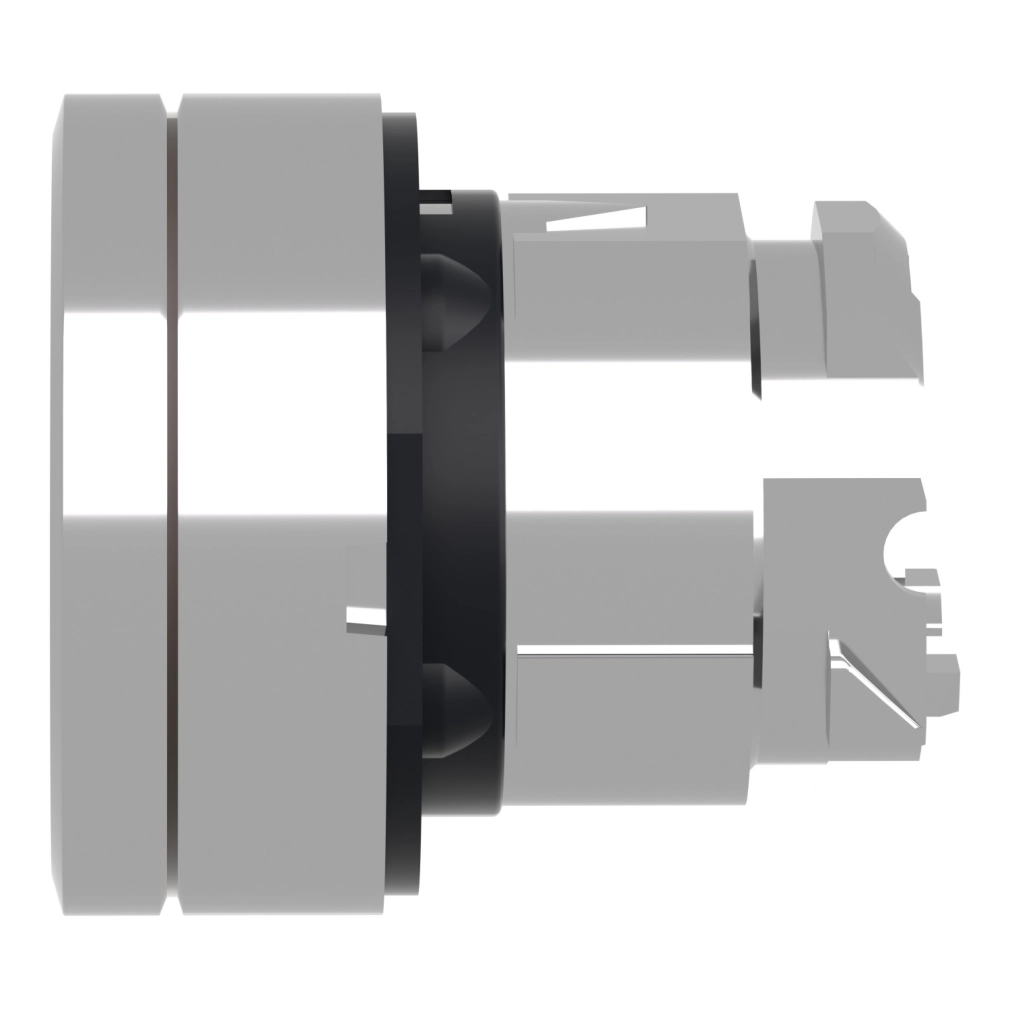

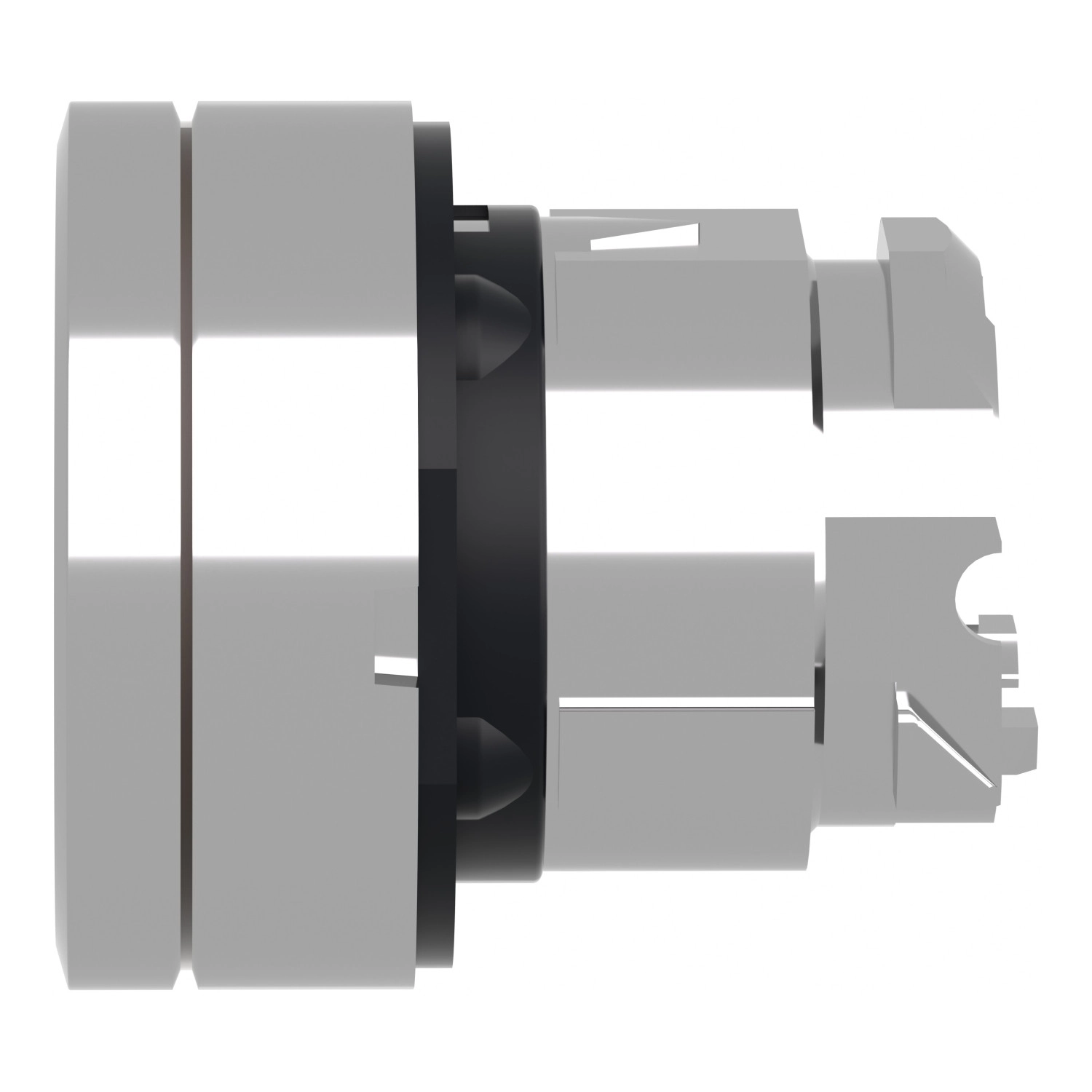

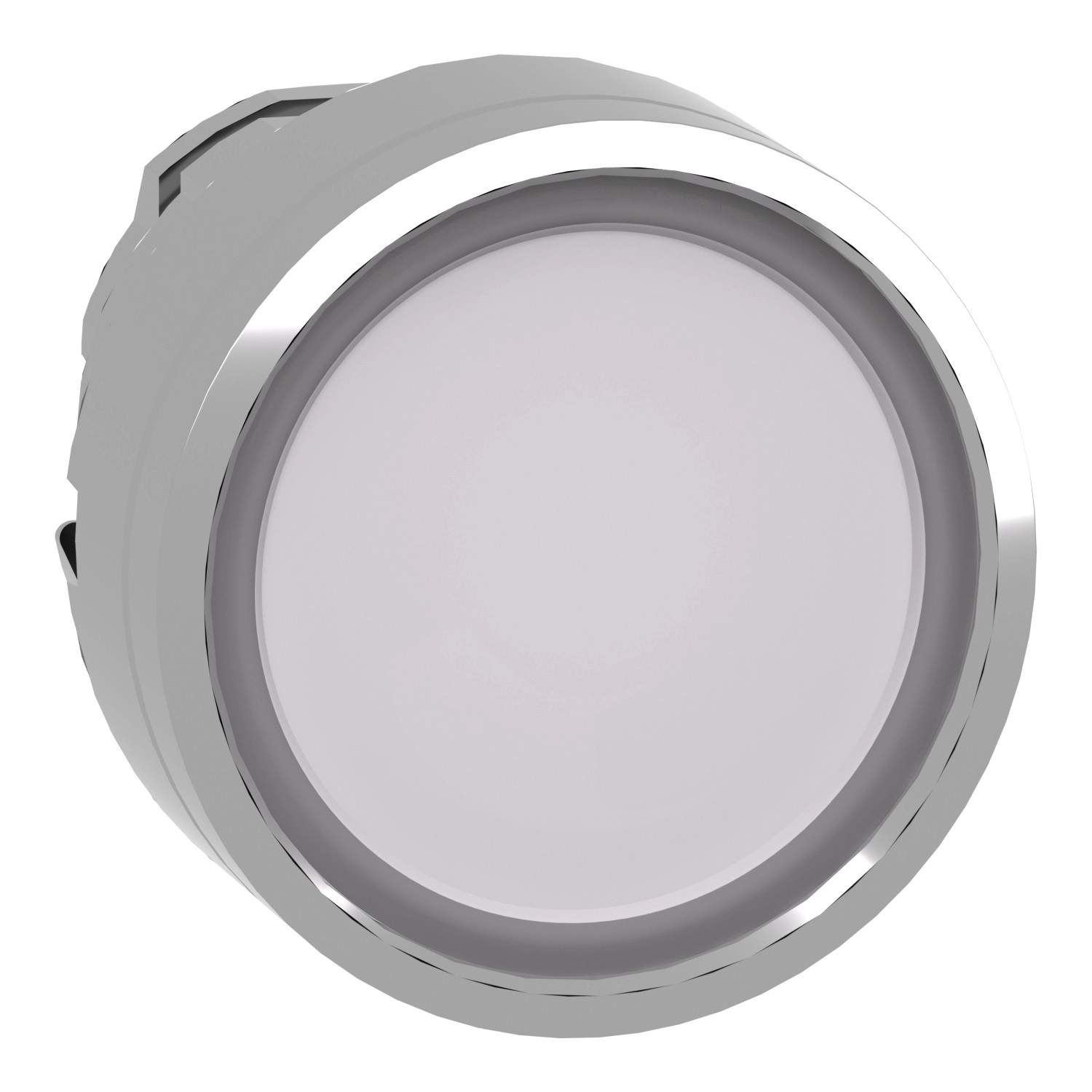

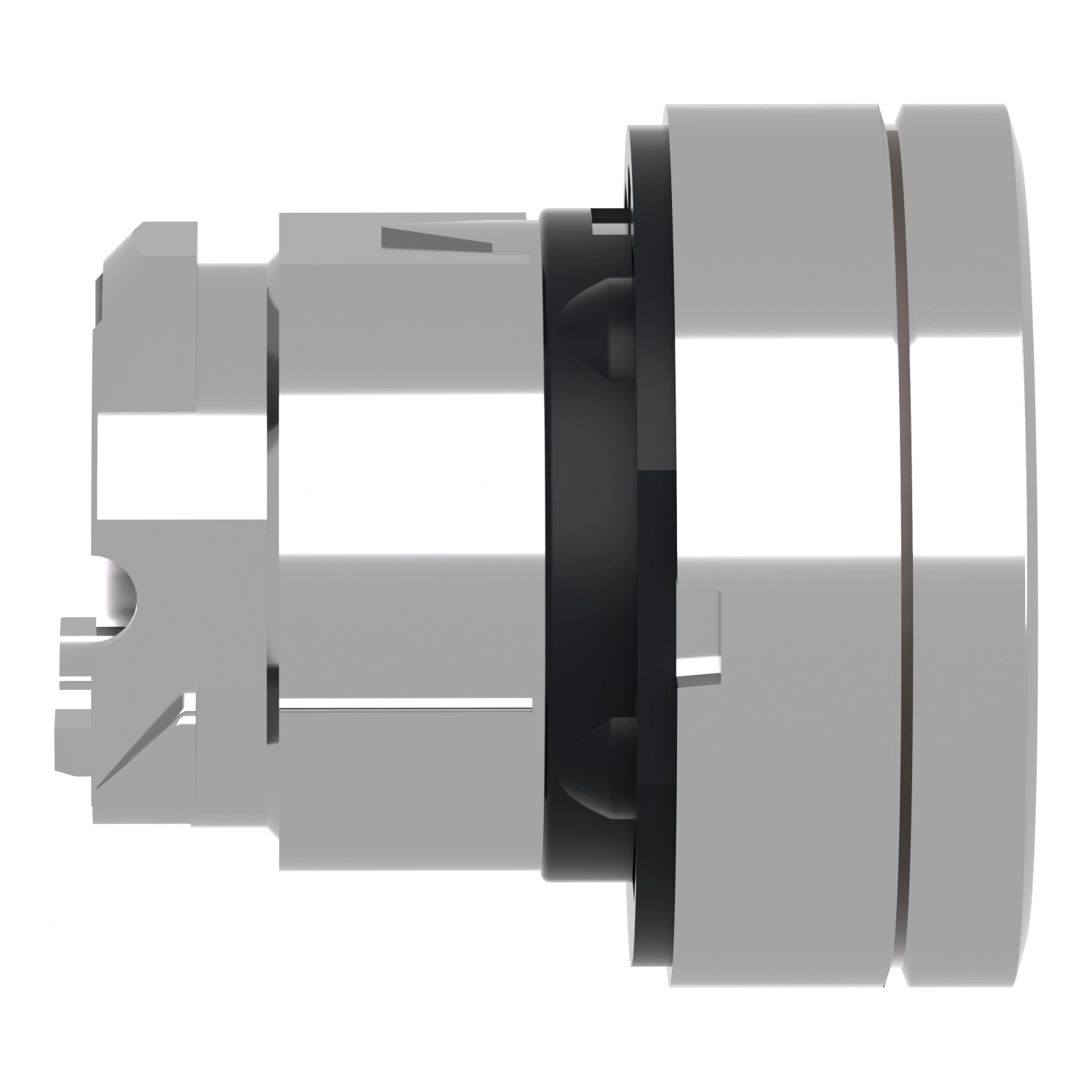

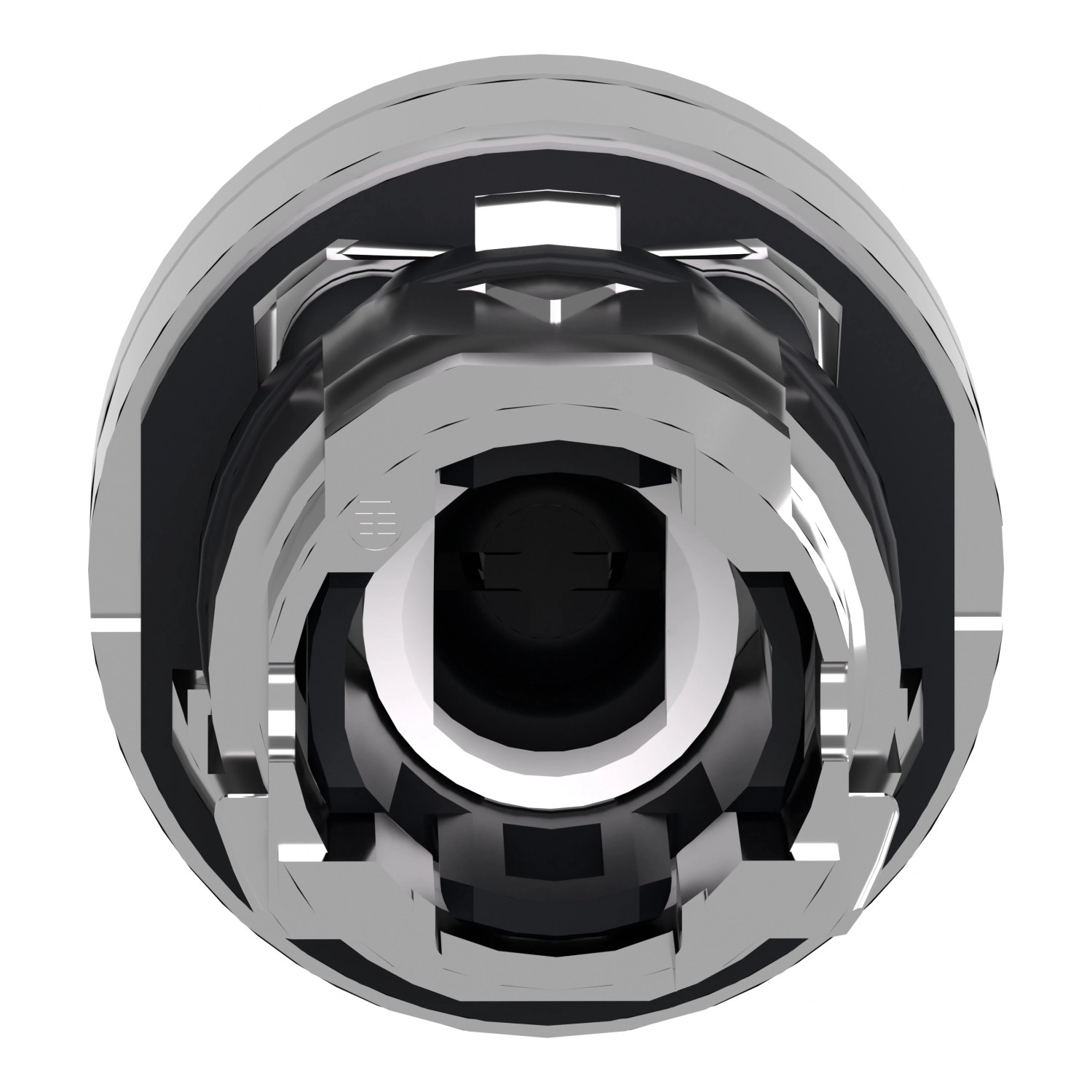

A Schneider Electric Harmony XB4 ZB4BA18 egy kiváló minőségű, megvilágítható nyomógomb fej, amely az ipari vezérlőberendezések tökéletes kiegészítője. Ez a fehér, sima felületű, fém nyomógomb fej 22 mm-es szabványos szerelőnyílásba illeszthető, ami univerzálisan kompatibilissé teszi a legtöbb ipari alkalmazásban. A ZB4BA18 modell különlegessége, hogy címkézhető, vagyis egyedi jelölésekkel, feliratokkal láthatod el a működtetési igényeidnek megfelelően.
A termék a Schneider Electric prémium Harmony XB4 termékcsaládjának tagja, amelyet kifejezetten a hosszú élettartam és a megbízható működés jellemez. A nyomógomb feje krómozott fémből készült, ami nem csak elegáns megjelenést biztosít, hanem tartósságot és kiváló védettséget is nyújt a külső behatások ellen. A termék univerzális LED egységekkel kompatibilis, így különböző színű háttérvilágítással szerelheted fel a jobb láthatóság és a könnyebb azonosíthatóság érdekében.
A Harmony XB4 ZB4BA18 nyomógomb rendkívüli tartóssággal büszkélkedhet, hiszen mechanikai élettartama eléri a 10 millió kapcsolási ciklust. Ez a kiemelkedő érték különösen fontos olyan környezetekben, ahol a kapcsolók gyakori használatnak vannak kitéve. A nyomógomb rugós visszatérítéssel működik, vagyis a megnyomás után automatikusan visszaáll alaphelyzetbe. A termék IP66, IP67, IP69 és IP69K védettségi fokozattal rendelkezik, ami kivételes védelmet biztosít por és víz behatolása ellen, valamint ellenáll a nagynyomású mosásnak is (akár 7000000 Pa nyomásig 55 °C-on, 0,1 m távolságból). Ezáltal ideális választás olyan ipari környezetben, ahol a berendezések rendszeres tisztítása szükséges, például élelmiszeripari vagy gyógyszeripari létesítményekben.
A ZB4BA18 nyomógomb fej kompatibilis különböző elektromos összeállításokkal (C3, C4, C14, M1, M2, M6, M10 kódokkal), így rugalmasan alkalmazható különböző kapcsolási igényekhez, akár 6 érintkezővel is. A termék -40°C és +70°C közötti környezeti hőmérsékleten üzemeltethető és tárolható, ami szélsőséges körülmények között is megbízható működést biztosít. Ütésállósága IK06 fokozatú az IEC 62262 szabvány szerint, és kiváló rezgésállósággal rendelkezik (5 gn, 2-500 Hz frekvenciatartományban). A termék megfelel számos nemzetközi szabványnak (IEC 60947-1, UL 508, IEC 60947-5-1, CSA C22.2 No 14, stb.), és rendelkezik BV, CSA, DNV, LROS (Lloyds register of shipping) és UL tanúsítványokkal, ami garantálja a minőséget és a megbízhatóságot világszerte.
Schneider Electric Harmony XB4 - ZB4BA18 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Megvilágítható nyomógomb fej
Rövid eszköznév: ZB4
Termék kompatibilitás: Univerzális LED
Perem anyaga: Krómozott fém
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Működési jellemzők
Nyomógomb alakja: Kerek
Működtető típusa: Rugós visszatérítésű
Működtető profilja: Fehér sima, jelöletlen
Működtető további információ: Címkézhető
Kupak/működtető vagy lencse színe: Fehér
Méret adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 30 mm
Védelmi és ellenállósági jellemzők
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 10000000 ciklus
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 62262 szerint
Környezeti feltételek
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
Tanúsítványok és szabványok
Szabványok: IEC 60947-1, UL 508, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-5-5, IEC 60947-5-4, JIS C8201-5-1, JIS C8201-1
Termék tanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listed
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
Elektromos összeállítási kódok
M1 kód: <6 érintkező egyes blokkok használatával elülső szereléssel integrált LED-del
M2 kód: <6 érintkező egyes és kettős blokkok használatával elülső szereléssel integrált LED-del
M6 kód: <2 érintkező egyes blokkok használatával elülső szereléssel integrált LED-del és transzformátorral
M10 kód: <2 érintkező egyes blokkok használatával elülső szereléssel integrált LED-del
C3 kód: <6 érintkező egyes blokkok használatával elülső szereléssel
C4 kód: <6 érintkező egyes és kettős blokkok használatával elülső szereléssel
C14 kód: <2 érintkező egyes blokkok használatával elülső szereléssel
