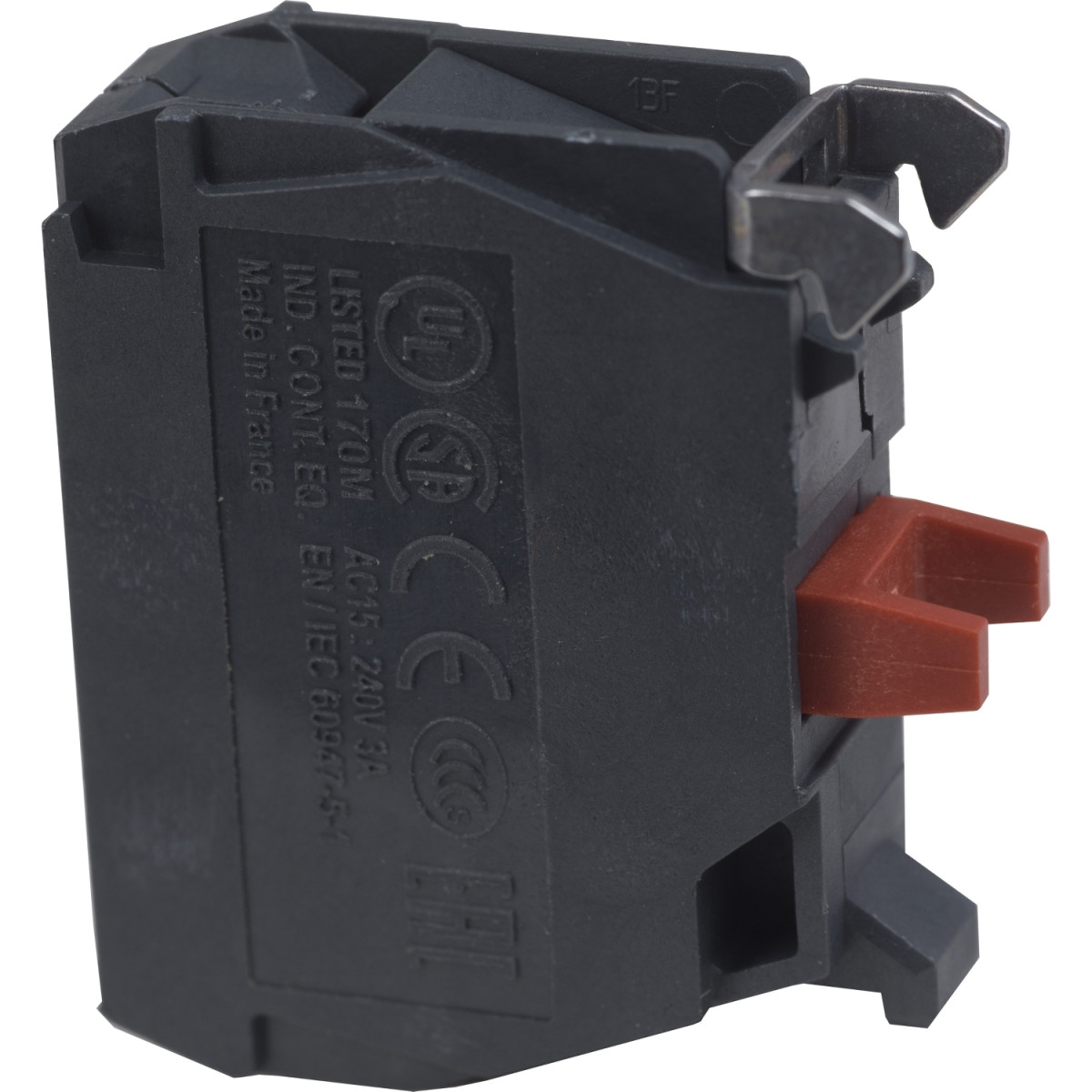

Schneider Electric Harmony XB4/XB5 - ZBE102TQ -érintkező blokk, 1NC, csavaros csatlakozó, MOQ: 100db műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4, Harmony XB5
Terméktípus: Érintkező blokk
Eszköz rövid neve: ZBE
IP védettségi fokozat: IP20 az IEC 60529 szerint
Érintkező működése: Lassú bontás
Érintkező blokk típusa: Egyszeres
Érintkezők használata: Standard érintkezők
Csatlakozások
Csatlakozók - kapcsok: Csavaros csatlakozókapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros csatlakozókapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Kiegészítő információk
Érintkezők típusa és összetétele: 1 NC
Pozitív nyitás: IEC 60947-5-1 K függelék szerint
Működési út: 1,5 mm (NC elektromos állapotváltás), 4,3 mm (teljes út)
Működtetési erő: 2 N NC elektromos állapotváltáshoz
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 Nm az IEC 60947-1 szerint
Érintkezők és elektromos jellemzők
Csavarfej formája: Kereszt (kompatibilis Pozidriv No 1 csavarhúzóval), Hornyolt (kompatibilis 4 mm átmérőjű lapos csavarhúzóval), Hornyolt (kompatibilis 5,5 mm átmérőjű lapos csavarhúzóval)
Érintkező anyaga: Ezüstötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú biztosíték az IEC 60947-5-1 szerint
Konvencionális termikus áram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Üzemi jellemzők
Névleges üzemi áram [Ie]:
3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Elektromos élettartam
1000000 ciklus, AC-15, 2 A 230 V-nál, kapcsolási frekvencia <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
1000000 ciklus, AC-15, 3 A 120 V-nál, kapcsolási frekvencia <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
1000000 ciklus, AC-15, 4 A 24 V-nál, kapcsolási frekvencia <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
1000000 ciklus, DC-13, 0,2 A 110 V-nál, kapcsolási frekvencia <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
1000000 ciklus, DC-13, 0,5 A 24 V-nál, kapcsolási frekvencia <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
Szerelés és környezeti feltételek
Blokk szerelése: Elölről szerelhető
Védelmi kezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-4, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-1, UL 508, JIS C8201-1
Terméktanúsítványok: CSA, UL, CCC, GOST, DNV, BV, LROS (Lloyds register of shipping)
Ellenállóképesség
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
