A Schneider Electric Harmony XB4/XB5 termékcsalád ZBE1029 típusú érintkező blokkja egy kiváló minőségű, ipari alkalmazásokra tervezett egység, amely magas megbízhatóságot és tartósságot biztosít a vezérlési rendszerekben. Ez az egyérintkezős (single contact) blokk az XB4 és XB5 sorozatú nyomógombokkal és jelzőlámpákkal kompatibilis, így tökéletes választás a meglévő rendszerek bővítéséhez vagy modernizálásához.

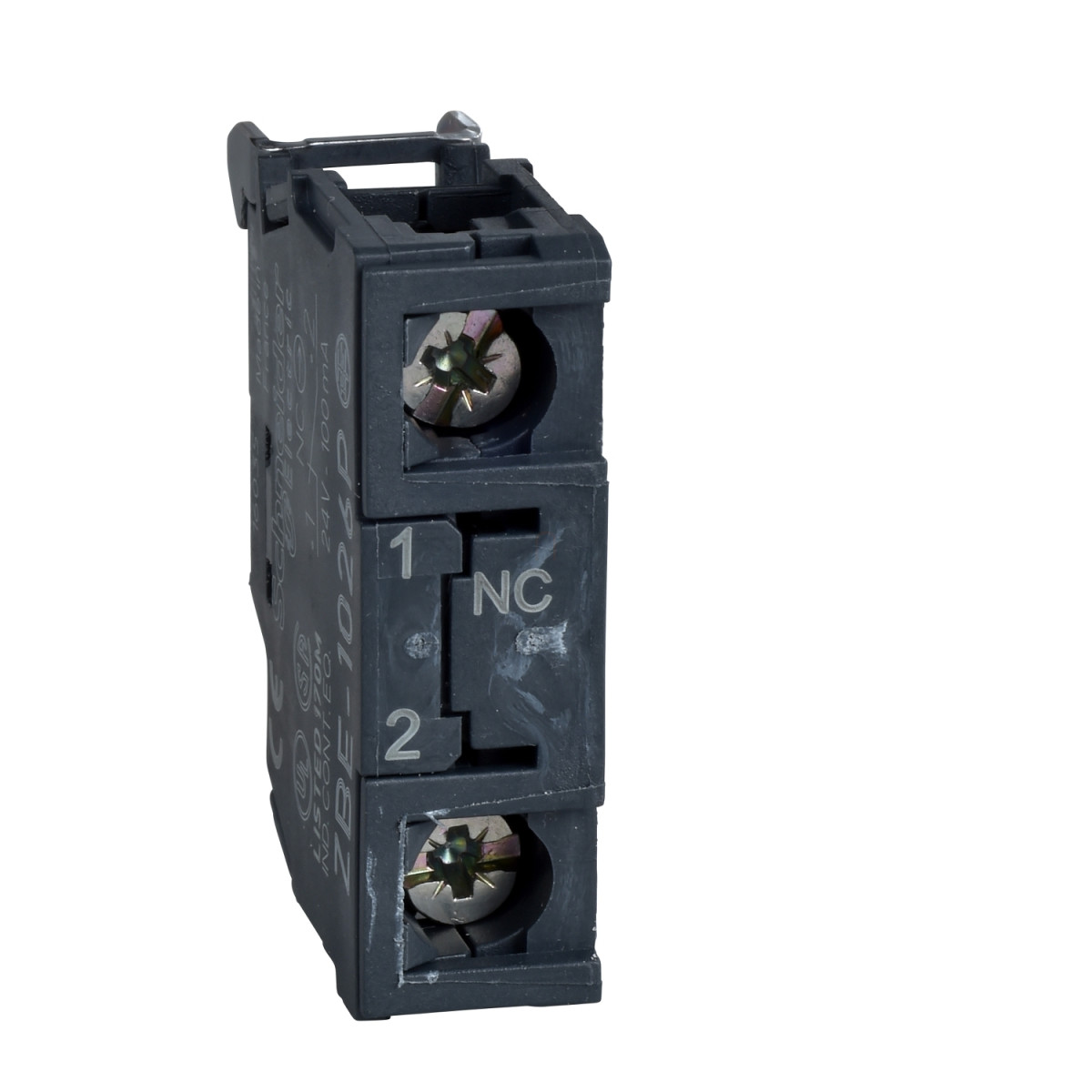

A ZBE1029 modell 1 NC (normally closed - alaphelyzetben zárt) érintkezővel rendelkezik, amely csavaros csatlakozókkal van ellátva a lapos vezetékes bekötéshez. Az érintkező anyaga kiváló minőségű ezüst ötvözet (Ag/Ni), amely optimális elektromos vezetőképességet és hosszú élettartamot biztosít. Az érintkező működése lassú bontású (slow-break), ami különösen előnyös bizonyos vezérlési alkalmazásokban. A termék IP20-as védettséggel rendelkezik az IEC 60529 szabvány szerint, ami megfelelő védelmet nyújt a por és az érintés ellen, de nem vízálló.
Működési jellemzőit tekintve a ZBE1029 érintkező blokk 1,5 mm-es működési úthosszal rendelkezik az elektromos állapot megváltozásához (NC esetén), és a teljes úthossz 4,3 mm. Az érintkezők állapotváltozásához szükséges működtetési erő mindössze 2 N, ami könnyű kezelhetőséget biztosít. Kiemelkedő tulajdonsága a terméknek a pozitív nyitás funkció, amely megfelel az IEC 60947-5-1 szabvány K függelékének, és különösen fontos a biztonsági alkalmazásokban. A blokk előlapra szerelhető, ami egyszerű és gyors telepítést tesz lehetővé.
A ZBE1029 érintkező blokk kivételes, 10 millió kapcsolási ciklusra tervezett mechanikai élettartammal rendelkezik, ami kiemelkedő érték az iparágban. Ez a hosszú élettartam különösen értékes olyan alkalmazásokban, ahol gyakori kapcsolásra van szükség. A termék számos nemzetközi szabványnak megfelel, beleértve az IEC 60947-5-1, IEC 60947-5-4, UL 508, CSA C22.2 No 14, IEC 60947-1, JIS C8201-1 és JIS C8201-5-1 előírásokat. Nemzetközi tanúsítványokkal is rendelkezik, mint például BV, UL, CSA, DNV, LROS (Lloyds register of shipping), ami bizonyítja a globális megfelelőségét és minőségét. A termék kiváló ellenállást mutat extrém környezeti feltételekkel szemben is, működési hőmérséklet-tartománya -40°C-tól +70°C-ig terjed, és ellenáll a vibrációnak (5 gn, f=2...500 Hz az IEC 60068-2-6 szerint) és a sokkhatásoknak (30 gn és 50 gn az IEC 60068-2-27 szerint).
A ZBE1029 kontaktus blokk ideális választás olyan ipari környezetben, ahol megbízható, hosszú élettartamú kapcsolóelemekre van szükség, különösen biztonsági alkalmazásokban, vezérlőpanelekben, gyártósorokon és nehéz ipari környezetben. Használata különösen ajánlott olyan helyeken, ahol a pozitív nyitás funkció előírás vagy ahol gyakori kapcsolási ciklusokra van szükség. Az értékesítés oszthatatlan mennyiségenként 5 darabos egységekben történik, így ideális mind kisebb projektek, mind nagyobb beruházások esetén.
Schneider Electric Harmony XB4/XB5 - ZBE1029 -érintkező blokk, 1NC, csavaros csatlakozó lapos vezetékhez műszaki adatok
Alapvető jellemzők
Termékcsalád: Harmony XB4, Harmony XB5
Terméktípus: Érintkező blokk
Eszköz rövid neve: ZBE
Értékesítési egység: 5 db
IP védettség: IP20 az IEC 60529 szerint
Érintkező működése: Lassú bontás
Érintkező blokk típusa: Egyérintkezős
Érintkező használat: Standard érintkezők
Csatlakozás - kapcsok: Csavaros csatlakozók lapos vezetékhez
Kiegészítő információk
Érintkezők típusa és összetétele: 1 NC
Pozitív nyitás: Igen, megfelel az IEC 60947-5-1 K függeléknek
Működési út: 1,5 mm (NC elektromos állapotváltozáskor), 4,3 mm (teljes út)
Működtető erő: 2 N NC elektromos állapotváltozáskor
Mechanikai élettartam: 10000000 ciklus
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Blokk rögzítése: Előlapi szerelés
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, IEC 60947-5-4, UL 508, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1, JIS C8201-1
Terméktanúsítványok: BV, UL, CSA, DNV, LROS (Lloyds register of shipping)
Mechanikai jellemzők
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
Elektromos összetétel kódok
C1 (mennyiség <= 9), C2 (mennyiség <= 7), C3 (mennyiség <= 6), C4 (mennyiség <= 4), C5 (mennyiség <= 5), C6 (mennyiség <= 3), C7 (mennyiség <= 4), C8 (mennyiség <= 2), C9 (mennyiség <= 3), C12 (mennyiség <= 6), M1 (mennyiség <= 6), M2 (mennyiség <= 4), M3 (mennyiség <= 4), M5 (mennyiség <= 2), M6 (mennyiség <= 2), M7 (mennyiség <= 6), M8 (mennyiség <= 4), M9 (mennyiség <= 2), SF1 (mennyiség <= 3), SF2 (mennyiség <= 2), MF1 (mennyiség <= 2), MF2 (mennyiség <= 2), C10 (mennyiség <= 2), M4 (mennyiség <= 2), C13 (mennyiség <= 1)
