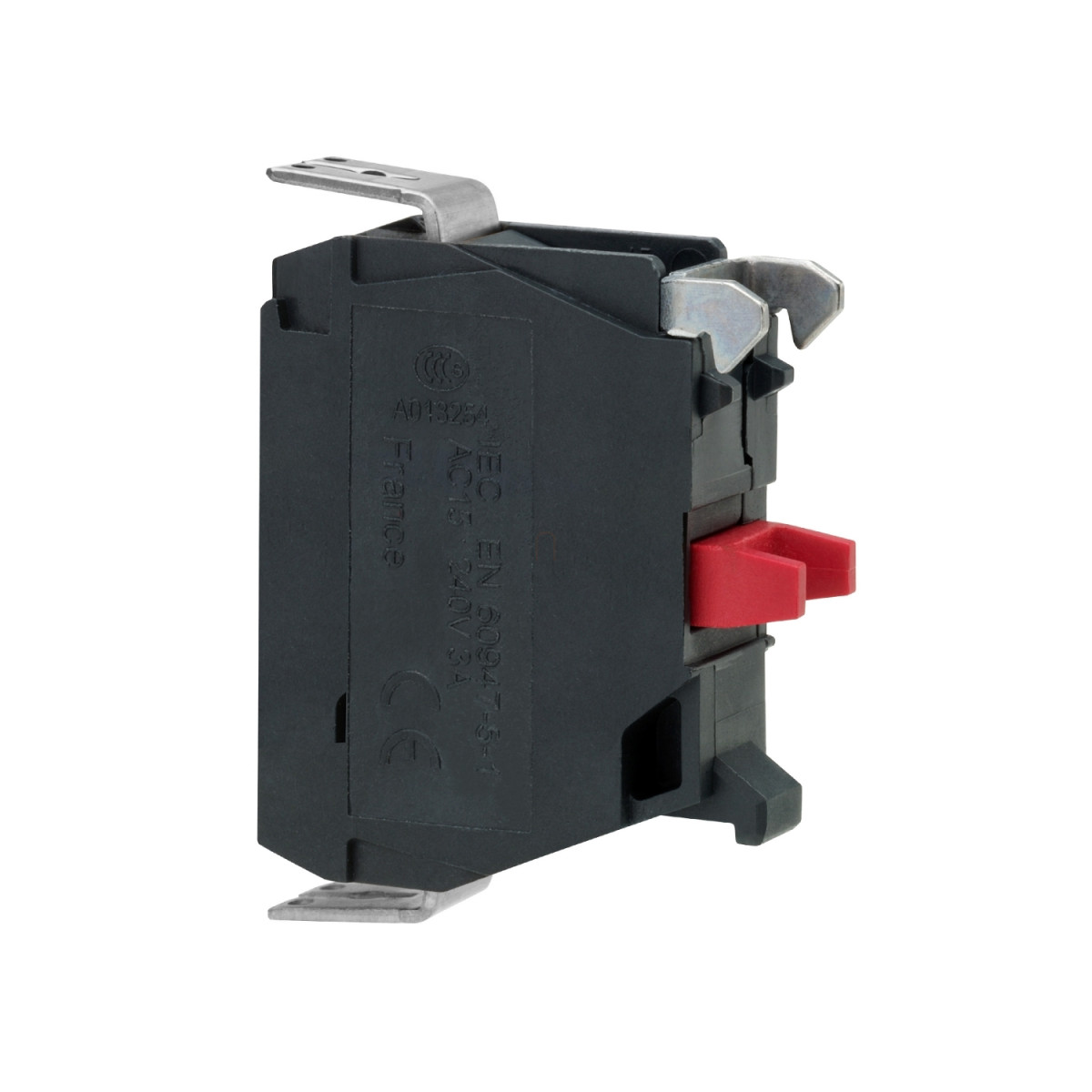

A Schneider Electric Harmony XB4/XB5 termékcsaládhoz tartozó ZBE1026P3 érintkező blokk egy kiváló minőségű ipari kapcsolóelem, amely kifejezetten 22 mm-es nyomógombfejekhez lett tervezve. Ez a konkrét modell egy egyszerű, egy bontó (1NC) érintkezővel rendelkezik, és elsősorban alacsonyszintű kapcsolásokhoz ajánlott, ahol a megbízható működés elengedhetetlen.
A ZBE1026P3 kimagasló jellemzői közé tartozik a lassú megszakítás (slow-break) működési mód, valamint az IP5X védettségi szint, amely hatékonyan véd a por behatolása ellen. Az elektromos csatlakoztatás faston (gyorsdugós) csatlakozókon keresztül történik, amelyek mérete 1 x 6,35 mm és 2 x 2,8 mm, így rugalmas bekötési lehetőséget biztosít különböző alkalmazásokhoz. A termék előlapra szerelhető, ami megkönnyíti a telepítést és karbantartást.
A ZBE1026P3 műszaki paraméterei lenyűgözőek: aranyozott (Ag/Ni/Au) érintkezőkkel rendelkezik, amelyek kiváló elektromos tulajdonságokat és hosszú élettartamot biztosítanak. Az IEC 60947-5-1 K függelékének megfelelő pozitív nyitás funkcióval rendelkezik, ami biztonsági alkalmazásokban különösen fontos. A működési út 1,5 mm (NC elektromos állapotváltásnál) és összesen 4,3 mm (teljes út), 2 N működtetési erővel. A mechanikai élettartam kiemelkedően magas, 10 millió kapcsolási ciklus, ami hosszú távú megbízhatóságot garantál ipari környezetben.
A termék széleskörű ipari környezetben használható, mivel -40 és +70 °C közötti hőmérsékleti tartományban képes működni és tárolható. A ZBE1026P3 megfelel számos nemzetközi szabványnak, köztük az IEC 60947-5-1, CSA C22.2 No 14, UL 508, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4 és JIS C8201-1 előírásainak. A termék rendelkezik BV, UL, CSA, DNV és LROS (Lloyds Register of Shipping) tanúsítványokkal is. Vibrációállósága 5 gn (f= 2-500 Hz) az IEC 60068-2-6 szerint, ütésállósága pedig 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint, ami kiváló mechanikai ellenállóképességet biztosít a legkeményebb ipari környezetben is.
Schneider Electric Harmony XB4/XB5 - ZBE1026P3 -érintkező blokk, 1NC, IP5X, aranyozott alacsonyszintű érintkezők, csavaros csatlakozó lapos vezetékhez műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5, Harmony XB4
Terméktípus: Érintkező blokk
Rövid név: ZBE
Minimum rendelési mennyiség: 5
IP védettség: IP5X
Érintkező működése: Lassú megszakítás
Érintkező blokk típusa: Egyszerű
Érintkezők felhasználása: Alacsonyszintű kapcsolásokhoz
Csatlakozók típusa: Faston csatlakozó, mérete: 1 x 6,35 mm és 2 x 2,8 mm
Kiegészítő adatok
Érintkezők típusa és összetétele: 1 NC
Pozitív nyitás: IEC 60947-5-1 K függeléknek megfelelő
Működési út: 1,5 mm (NC elektromos állapotváltásnál), 4,3 mm (teljes út)
Működtetési erő: 2 N NC elektromos állapotváltásnál
Mechanikai élettartam: 10000000 ciklus
Érintkezők anyaga: Aranyozott (Ag/Ni/Au) érintkezők
Blokk rögzítése: Előlapi szerelés
Elektromos összetételi kód: C9 (mennyiség <= 3), M5 (mennyiség <= 2), M9 (mennyiség <= 2)
Környezeti adatok
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40...70 °C
Környezeti hőmérséklet üzemeltetéshez: -40...70 °C
Szabványok
IEC 60947-5-1, CSA C22.2 No 14, UL 508, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4, JIS C8201-1
Termék tanúsítványok
BV, UL, CSA, DNV, LROS (Lloyds Register of Shipping)
Rezgés- és ütésállóság
Vibrációállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
