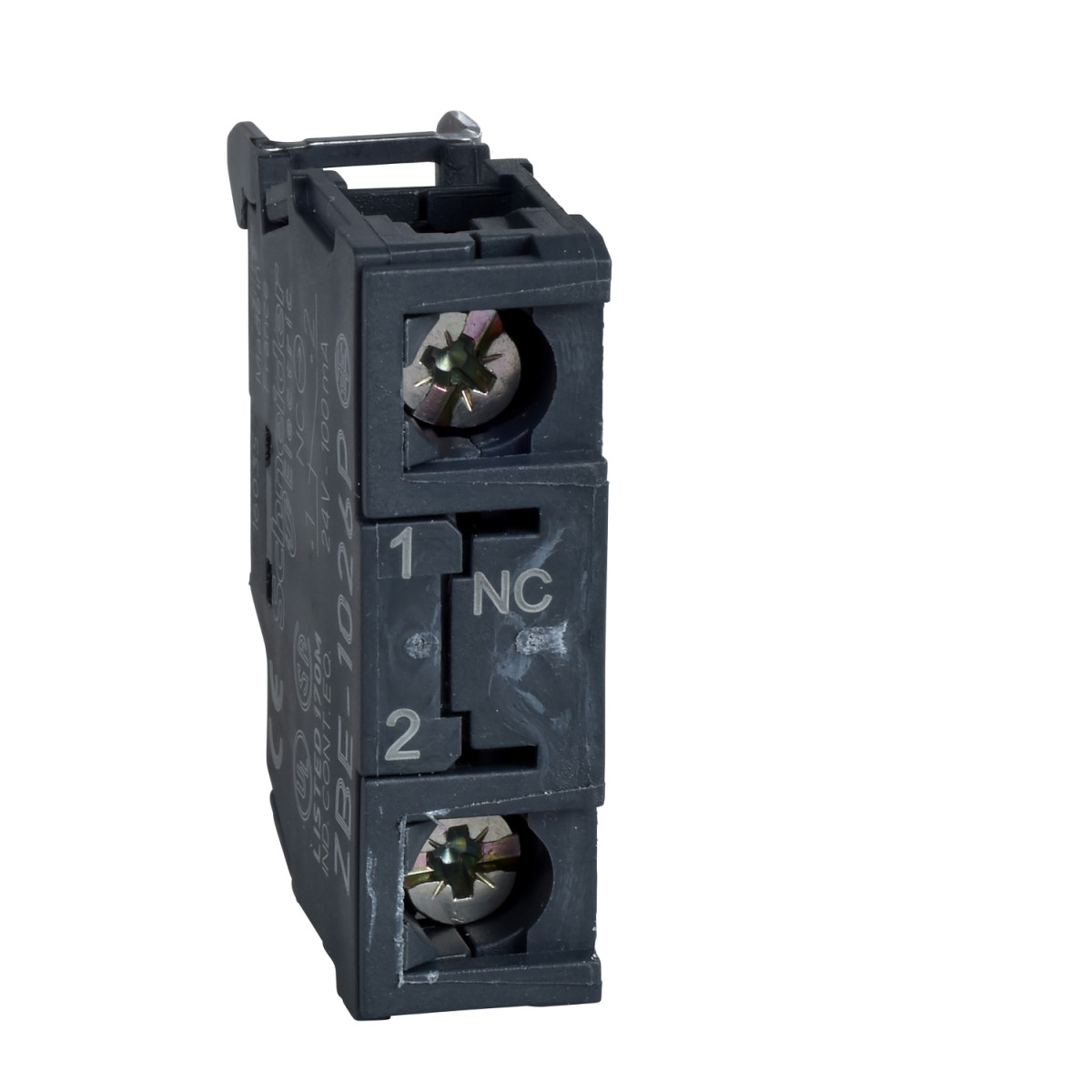

A Schneider Electric Harmony XB4/XB5 sorozatú ZBE1026P egyérintkezős blokk egy kiváló minőségű, ipari kapcsolóelem, amely különösen alkalmas poros környezetben való használatra. Ez a termék egyetlen NC (alaphelyzetben zárt) érintkezővel rendelkezik, ami rendkívül sokoldalúvá teszi különböző vezérlési alkalmazásokban.
A ZBE1026P kontaktusblokk aranyozott ezüstötvözet érintkezőkkel (Ag/Ni/Au) van ellátva, ami különösen előnyös az alacsony teljesítményű kapcsolási alkalmazásokban. Az IP5X védettségi besorolásnak köszönhetően kiválóan ellenáll a poros környezetnek, így megbízhatóan működik még kedvezőtlen körülmények között is. A csavaros kapocsterminálok lehetővé teszik a biztonságos vezetékcsatlakozást, maximum 2 x 1,5 mm² keresztmetszetű vezetékekkel (kábelvéggel) vagy minimum 1 x 0,22 mm² keresztmetszetű vezetékekkel (kábelvég nélkül), az IEC 60947-1 szabványnak megfelelően.
A ZBE1026P műszaki paraméterei lenyűgözőek: 10 A konvencionális szabad levegőn mérhető termikus áram, 600 V névleges szigetelési feszültség (3-as szennyezettségi fok mellett) és 6 kV névleges lökőfeszültség-állóság. A termék AC-15 kategóriában 3 A áramerősséget képes kapcsolni 240 V feszültségen, illetve 6 A-t 120 V-on, míg DC-13 kategóriában 0,1 A-t 600 V-on, 0,27 A-t 250 V-on és 0,55 A-t 125 V feszültségen. A ZBE1026P pozitív nyitású funkcióval rendelkezik az IEC 60947-5-1 szabvány K mellékletének megfelelően, ami biztonsági alkalmazásokban különösen fontos. A működési út 1,5 mm az NC állapot elektromos megváltozásakor, a teljes működési út pedig 4,3 mm. A működtetéshez szükséges erő 2 N az NC állapot megváltoztatásához.
A termék kiemelkedő tartósságot kínál: mechanikai élettartama 10 millió ciklus, míg elektromos élettartama is eléri az 1 millió ciklust különböző terhelési körülmények mellett (AC-15, DC-13 kategóriákban). A rövidzárlat elleni védelem 10 A-es gG típusú biztosítékkal biztosítható az IEC 60947-5-1 szabványnak megfelelően. A ZBE1026P front szerelésű, és különböző elektromos összeállításokban használható (C9 ≤ 3 db, M5 ≤ 2 db, M9 ≤ 2 db mennyiségben). A termék széles hőmérséklettartományban (-40...+70 °C) használható mind tárolás, mind üzemeltetés során. A termék megfelel számos nemzetközi szabványnak, többek között az IEC 60947-5-1, IEC 60947-1, CSA C22.2 No 14, UL 508 és JIS C8201 előírásainak, valamint rendelkezik UL, CSA, LROS, CCC, GOST, BV és DNV tanúsítványokkal is, ami bizonyítja megbízhatóságát és minőségét.
Schneider Electric Harmony XB4/XB5 - ZBE1026P -érintkező blokk, 1NC, IP5X, aranyozott alacsonyszintű érintkezők, csavaros csatlakozó műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4, Harmony XB5
Termék vagy komponens típus: Érintkezőblokk
Eszköz rövid neve: ZBE
Oszthatatlan értékesítési mennyiség: 5
IP védelmi fokozat: IP5X
Érintkező működése: Lassú bontás
Érintkezőblokk típusa: Egyérintkezős
Érintkezők használata: Alacsony teljesítményű kapcsoló érintkezők
Csatlakozások - sorkapcsok: Csavaros kapocsterminálok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapocsterminálok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Kiegészítő adatok
Érintkező típusa és összetétele: 1 NC
Pozitív nyitás: Megfelel az IEC 60947-5-1 K mellékletének
Működési út: 1,5 mm (NC elektromos állapot változása)
4,3 mm (teljes út)
Működtető erő: 2 N NC elektromos állapot változásnál
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyos, kompatibilis a pozidriv No 1 csavarhúzóval
Hornyos, kompatibilis a lapos Ø 4 mm csavarhúzóval
Hornyos, kompatibilis a lapos Ø 5,5 mm csavarhúzóval
Érintkező anyaga: Aranyozott (Ag/Ni/Au) érintkezők
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Konvencionális szabad levegőn mérhető termikus áramerősség [Ith]: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Névleges üzemi áramerősség [Ie]: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Elektromos élettartam
1000000 ciklus, AC-15, 2 A 230 V-nál, működési sebesség <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklete szerint
1000000 ciklus, AC-15, 3 A 120 V-nál, működési sebesség <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklete szerint
1000000 ciklus, AC-15, 4 A 24 V-nál, működési sebesség <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklete szerint
1000000 ciklus, DC-13, 0,2 A 110 V-nál, működési sebesség <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklete szerint
1000000 ciklus, DC-13, 0,5 A 24 V-nál, működési sebesség <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklete szerint
Szerelési és környezeti jellemzők
Blokk szerelése: Front szerelés
Elektromos összeállítási kód: C9 (mennyiség <= 3)
M5 (mennyiség <= 2)
M9 (mennyiség <= 2)
Védő kezelés: TH
Környezeti levegőhőmérséklet tároláshoz: -40...70 °C
Környezeti levegőhőmérséklet üzemeltetéshez: -40...70 °C
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14
UL 508
IEC 60947-5-1
IEC 60947-5-4
IEC 60947-1
JIS C8201-5-1
JIS C8201-1
Terméktanúsítványok: UL
LROS (Lloyds register of shipping)
CCC
CSA
GOST
BV
DNV
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszos gyorsuláshoz az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinuszos gyorsuláshoz az IEC 60068-2-27 szerint
