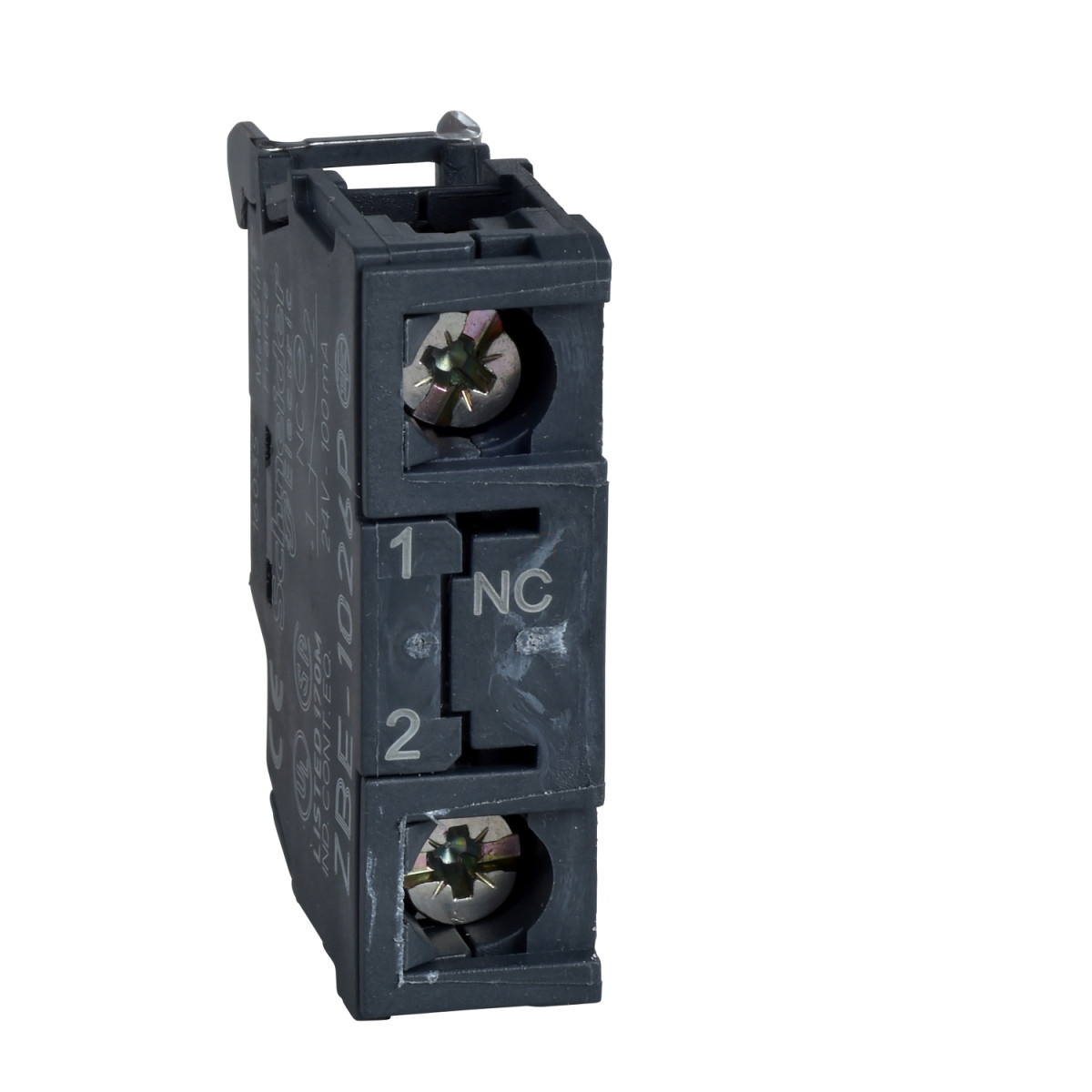

A Schneider Electric Harmony XB4/XB5 termékcsaládba tartozó ZBE1026 egy prémium minőségű, egyérintkezős (single contact) blokk, amely 1NC (záró) kontaktussal rendelkezik. Ez az érintkezőblokk ideális választás vezérlőrendszerek, ipari automatizálás és kapcsolóberendezések számára, ahol megbízható és tartós alkatrészekre van szükség.
A ZBE1026 kontaktusblokk különleges ismertetőjele az ezüstötvözetből készült, aranyozott érintkezőfelület (Ag/Ni/Au), amely kimagasló vezetőképességet és különösen hosszú élettartamot biztosít. Az érintkezők lassú bontású (slow-break) kialakítása fokozott üzembiztonságot nyújt, valamint a termék pozitív nyitással (positive opening) is rendelkezik az IEC 60947-5-1 szabvány K melléklete szerint. Ez a tulajdonság különösen fontos biztonsági alkalmazásoknál, ahol garantálni kell az érintkezők megbízható működését. A ZBE1026 blokk alacsony teljesítményű kapcsolásokhoz optimalizált, így tökéletes választás precíziós vezérlőrendszerekhez.
A csavaros csatlakozó terminálok rugalmas bekötési lehetőségeket kínálnak: használható ≤ 2 x 1,5 mm² keresztmetszetű, érvéghüvelyes vezetékekkel, vagy ≥ 1 x 0,22 mm² keresztmetszetű, érvéghüvely nélküli vezetékekkel is, az IEC 60947-1 szabványnak megfelelően. A meghúzási nyomaték 0,8-1,2 Nm között ideális, a csavarfej kialakítása többféle szerszámmal kompatibilis: használható kereszthornyú (pozidriv No 1), valamint lapos csavarhúzó (Ø 4 mm vagy Ø 5,5 mm). Az IP20-as védettségi szint megfelelő védelmet nyújt a standard ipari környezetben, ahol nincs kitéve közvetlen nedvességnek.
A ZBE1026 műszaki paraméterei lenyűgözőek: 10 millió mechanikai működési ciklus, 10A hagyományos szabad levegőn mért hőáram, 600V szigetelési feszültség (3-as szennyezettségi fokozat mellett) és 6kV impulzus állóképesség az IEC szabványnak megfelelően. A névleges üzemi áram értékei változatosak a különböző alkalmazási kategóriákban: AC-15 esetén 3A 240V-nál, 6A 120V-nál, DC-13 esetén pedig 0,1A 600V-nál, 0,27A 250V-nál és 0,55A 125V-nál. Elektromos élettartama is kiemelkedő: különböző terhelési feltételek mellett 1 millió kapcsolási ciklust garantál. Rendkívüli tartósságát igazolja a szigorú környezeti tesztek teljesítése is: 5g rezgésállóság és 30g/50g ütésállóság. A ZBE1026 számos nemzetközi tanúsítvánnyal rendelkezik, többek között UL, CSA, CCC, BV, DNV, LROS és GOST minősítéssel, így világszerte alkalmazható különféle ipari környezetben. Az üzemi és tárolási hőmérsékleti tartomány -40°C és +70°C között van, ami biztosítja a megbízható működést szélsőséges körülmények között is.
Schneider Electric Harmony XB4/XB5 - ZBE1026 -érintkező blokk, 1NC, aranyozott alacsonyszintű érintkezők, csavaros csatlakozó műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4, Harmony XB5
Terméktípus: Érintkezőblokk
Eszköz rövid neve: ZBE
Védettségi szint: IP20 az IEC 60529 szerint
Érintkező működés: Lassú bontás
Érintkezőblokk típusa: Egyérintkezős
Érintkezők használata: Alacsony teljesítményű kapcsolóérintkezők
Csatlakozások - terminálok: Csavaros csatlakozókapcsok, ≤ 2 x 1,5 mm² érvéghüvellyel az IEC 60947-1 szerint; Csavaros csatlakozókapcsok, ≥ 1 x 0,22 mm² érvéghüvely nélkül az IEC 60947-1 szerint
Kiegészítő információk
Érintkezők típusa és összetétele: 1 NC
Pozitív nyitás: Az IEC 60947-5-1 K melléklete szerint
Működési út: 1,5 mm (NC elektromos állapot változásnál), 4,3 mm (teljes út)
Működtetési erő: 2 N NC elektromos állapot változásnál
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8…1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyú, kompatibilis pozidriv No 1 csavarhúzóval; Hornyolt, kompatibilis lapos Ø 4 mm csavarhúzóval; Hornyolt, kompatibilis lapos Ø 5,5 mm csavarhúzóval
Érintkezők anyaga: Aranyozott (Ag/Ni/Au) érintkezők
Rövidzárlat-védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Hagyományos szabad levegőn mért hőáram [Ith]: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Elektromos paraméterek
Névleges üzemi áram [Ie]:
3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Elektromos élettartam
1000000 ciklus, AC-15, 2 A 230 V-nál, működési frekvencia <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklete szerint
1000000 ciklus, AC-15, 3 A 120 V-nál, működési frekvencia <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklete szerint
1000000 ciklus, AC-15, 4 A 24 V-nál, működési frekvencia <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklete szerint
1000000 ciklus, DC-13, 0,2 A 110 V-nál, működési frekvencia <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklete szerint
1000000 ciklus, DC-13, 0,5 A 24 V-nál, működési frekvencia <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklete szerint
Környezeti adatok
Védő kezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40…70 °C
Környezeti levegő hőmérséklet üzemeltetéshez: -40…70 °C
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-4, IEC 60947-5-1, UL 508, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-1, JIS C8201-1
Terméktanúsítványok: GOST, LROS (Lloyds Register of Shipping), CCC, BV, DNV, CSA, UL
Mechanikai jellemzők
Szerelési mód: Elölről szerelhető
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint; 50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
