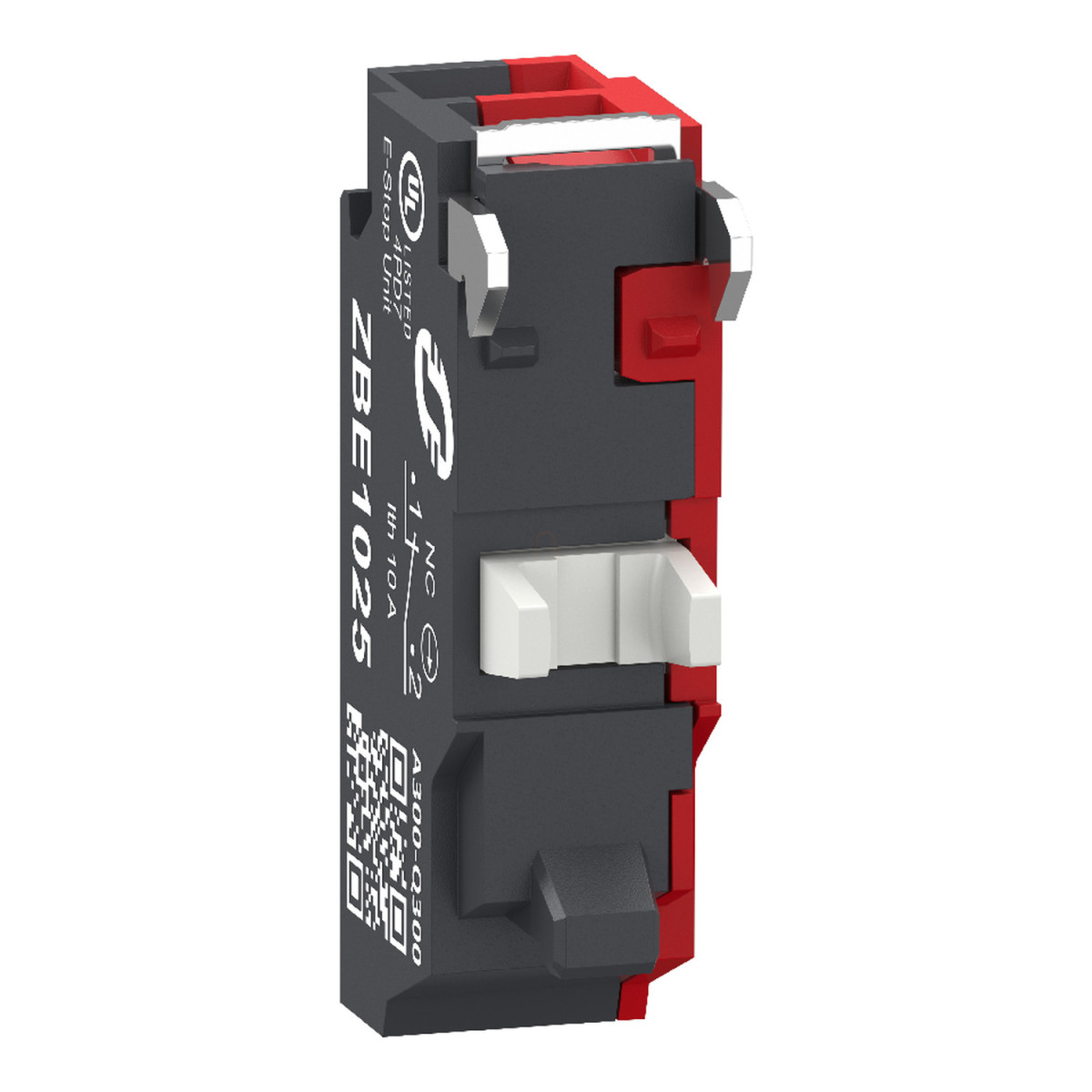

A Schneider Electric ZBE1025TQ típusú egyérintkező blokk a Harmony XB4 és Harmony XB5 kapcsolócsaládokhoz tervezett, kompakt kiegészítő elem, amely rugós (push-in) csatlakozóterminálokkal rendelkezik. Ez a 100 darabos kiszerelésben kapható komponens ideális ipari vezérlőrendszerek, kezelőpanelek és automatizálási megoldások kialakításához, ahol megbízható kapcsolatokra van szükség.
A ZBE1025TQ érintkezőblokk 1 NC (alaphelyzetben zárt) konfigurációval rendelkezik, amely precíziós ezüst ötvözetből (Ag/Ni) készült érintkezőkkel van felszerelve az optimális elektromos vezetőképesség és hosszú élettartam érdekében. A termék szerelése egyszerű, előlapra történő rögzítéssel valósítható meg, és kompatibilis mind a Harmony XB4, mind az XB5 nyomógombokkal. A rugós csatlakozókialakítás lehetővé teszi a gyors vezetékbekötést, és támogatja a <= 2 x 1,5 mm² keresztmetszetű, érvéghüvellyel ellátott, valamint >= 1 x 0,34 mm² keresztmetszetű, érvéghüvely nélküli vezetékek használatát is, az IEC 60947-1 szabványnak megfelelően.
A ZBE1025TQ érintkezőblokk kiemelkedő műszaki paraméterekkel büszkélkedhet, többek között 10 millió kapcsolási ciklusú mechanikai élettartammal, IP20-as védettséggel, valamint 300 V névleges szigetelési feszültséggel (3-as szennyezettségi fok mellett). A termék 4 kV névleges lökőfeszültség-állósággal rendelkezik az IEC 60947-1 szabvány szerint. A működtetési erő 2,25 N az NC érintkezők villamos állapotváltozásához, míg a működési út 1,217 mm az NC érintkező állapotváltozásához és összesen 4,3 mm a teljes mozgástartomány. A termék pozitív nyitású kialakítása megfelel az IEC 60947-5-1 szabvány K függelékének, ami biztosítja a biztonságkritikus alkalmazásokban való megbízható működést.
A ZBE1025TQ érintkezőblokk névleges üzemi árama 6 A 120 V-nál, illetve 3 A 240 V-nál AC-15, A300 kategóriában az IEC 60947-5-1 szerint, valamint 0,55 A 125 V-nál, illetve 0,27 A 250 V-nál DC-13, Q300 kategóriában. A termék rövidzárlat elleni védelme 10 A-es gG típusú olvadóbiztosítóval valósítható meg. A környezeti hőmérséklet-tartomány rendkívül széles, -40°C és +70°C között használható mind üzem közben, mind tároláskor. A ZBE1025TQ érintkezőblokk TH védőkezeléssel rendelkezik a zord környezeti feltételek elleni védelem érdekében, és kiváló rezgésállósággal bír, 5 gn (f= 10...500 Hz) és 25 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szabvány szerint. Ütésállósága is figyelemre méltó, 25 gn (időtartam = 6 ms) 1000 ütésre minden tengely mentén, valamint 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulásra az IEC 60068-2-27 szabvány szerint.
Schneider Electric Harmony XB4/XB5 - ZBE1025TQ -érintkező blokk, 1NC, rugós csatlakozó, MOQ: 100db műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4 és Harmony XB5
Terméktípus: Érintkező blokk
Készülék rövid neve: ZBE
Értékesítés oszthatatlan mennyiség: 100 db
IP védelmi fokozat: IP20 az IEC 60529 szerint
Érintkező működés: Lassú nyitás (Slow-break)
Érintkezőblokk típusa: Egyszerű
Érintkezők használata: Standard kontaktusok
Csatlakozási adatok
Csatlakozások - kapcsok: Push-in, <= 2 x 1,5 mm² érvéghüvellyel az IEC 60947-1 szerint
Push-in, >= 1 x 0,34 mm² érvéghüvely nélkül az IEC 60947-1 szerint
Méretek
Teljes szélesség: 34,3 mm
Teljes magasság: 14,8 mm
Teljes mélység: 9,8 mm
Elektromos jellemzők
Érintkezők típusa és összetétele: 1 NC
Pozitív nyitás: Az IEC 60947-5-1 K függeléknek megfelelően
Működési út: 1,217 mm (NC elektromos állapotváltozás)
4,3 mm (teljes elmozdulás)
Működtetési erő: 2,25 N NC elektromos állapotváltozáskor
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Konvencionális szabad levegőáramú termikus áram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 300 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1 szerint
Névleges üzemi áram:
- 6 A 120 V-nál, AC-15, A300 az IEC 60947-5-1 szerint
- 3 A 240 V-nál, AC-15, A300 az IEC 60947-5-1 szerint
- 0,55 A 125 V-nál, DC-13, Q300 az IEC 60947-5-1 szerint
- 0,27 A 250 V-nál, DC-13, Q300 az IEC 60947-5-1 szerint
Szerelési és mechanikai tulajdonságok
Blokkszerelés: Előlapi szerelés
Mechanikai élettartam: 10000000 ciklus
Környezeti feltételek
Védőkezelés: TH
Tárolási környezeti levegő hőmérséklet: -40...70 °C
Üzemeltetési környezeti levegő hőmérséklet: -40...70 °C
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-5-5, UL 60947-1, UL 60947-5-1, UL 60947-5-5, UL 1059, UL 486E, CSA C22.2 No 60947-1, CSA C22.2 No 60947-5-1, CSA C22.2 No 158, CSA C22.2 No 65, IACS E10
Terméktanúsítványok: EAC, IECEE CB Scheme, CCC, UL, CSA
Mechanikai ellenállás
Rezgésállóság: 5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
25 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
Ütésállóság:
- 25 gn (időtartam = 6 ms) 1000 ütésre minden tengely mentén az IEC 60068-2-27 szerint
- 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
- 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
