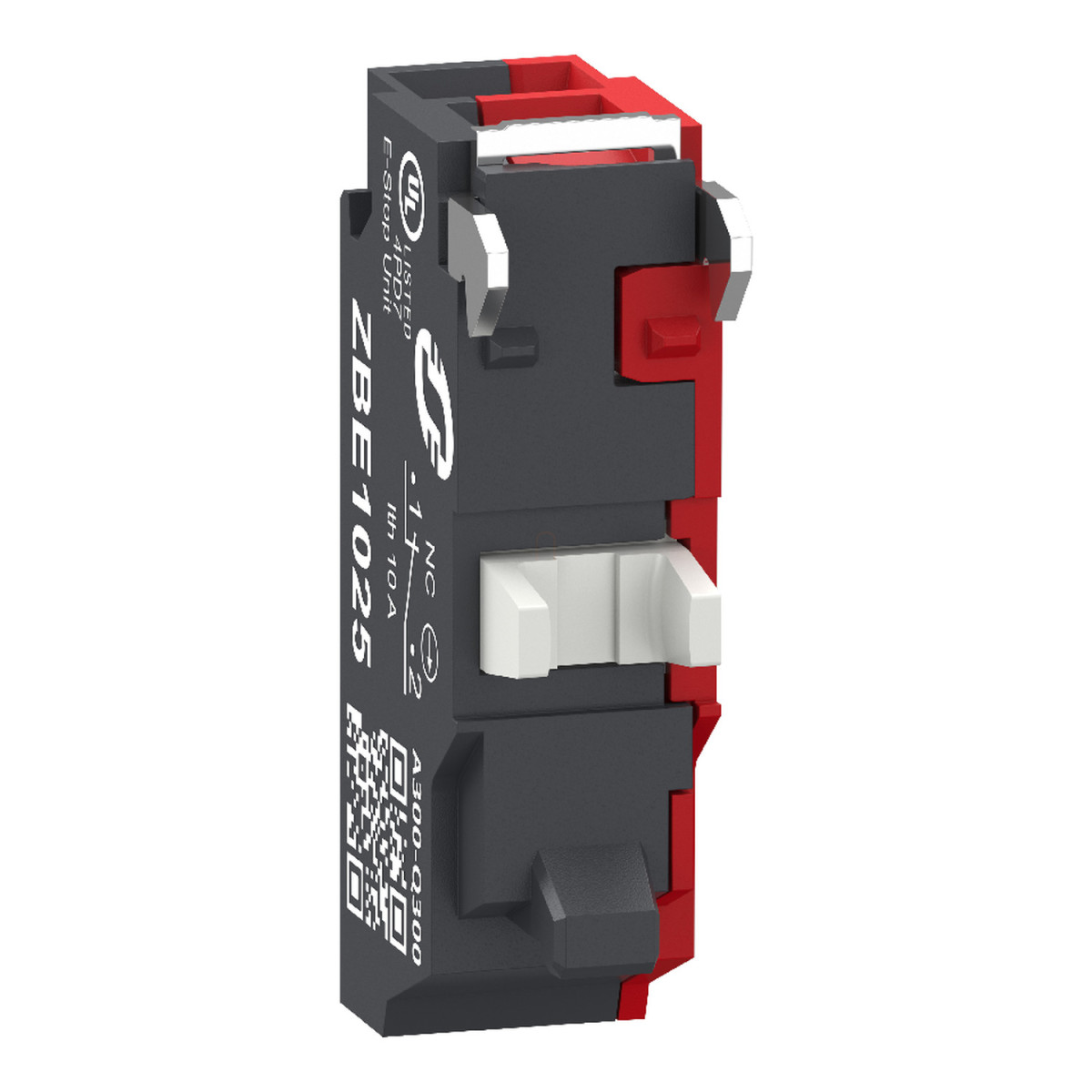

A Schneider Electric Harmony XB4/XB5 sorozathoz készült ZBE1025 érintkező blokk egy rendkívül kompakt, megbízható és sokoldalú vezérlőelem, amelyet ipari automatizálási és vezérlési alkalmazásokhoz fejlesztettek ki. Ez az egyszeri, záróérintkezős (1 NC) kompakt blokk a Harmony termékcsalád szerves részét képezi, és kiváló minőséget képvisel az ipari kapcsolók piacán.
A ZBE1025 érintkező blokk különlegességét a kompakt push-in sorkapcsok adják, amelyek megkönnyítik és felgyorsítják a szerelést. A csatlakozás push-in kivitelű, amely maximum 2 x 1,5 mm² keresztmetszetű vezetékeket képes befogadni érvéghüvelyekkel ellátva, vagy minimum 1 x 0,34 mm² keresztmetszetű vezetékeket érvéghüvely nélkül, az IEC 60947-1 szabványnak megfelelően. Ez a megoldás jelentős időmegtakarítást eredményez a telepítés során, különösen komplex vezérlőrendszerek kiépítésekor.
A ZBE1025 érintkező blokk műszaki paraméterei lenyűgözőek. A termék slow-break működési elvvel rendelkezik, és kiemelkedően hosszú, 10 millió kapcsolási ciklus élettartamot biztosít. Az ezüst ötvözetből (Ag/Ni) készült érintkezők kiváló vezetőképességet és tartós teljesítményt garantálnak. A blokk IP20-as védettségi szinttel rendelkezik az IEC 60529 szabvány szerint, így megfelelő védelmet nyújt az ipari környezetben. Az üzemi működési paraméterek között kiemelendő a 10 A konvencionális szabad levegő hőáram, a 300 V szigetelési feszültség (3-as szennyezettségi fok mellett), valamint a 4 kV névleges lökőfeszültség-állóság. A névleges üzemi áram értékei különböző terhelések esetén: AC-15 kategóriában 6 A 120 V-on, 3 A 240 V-on; DC-13 kategóriában pedig 0,55 A 125 V-on és 0,27 A 250 V-on, mind az IEC 60947-5-1 szabványnak megfelelően. A rövidzárlat elleni védelem 10 A-es gG típusú olvadóbiztosítóval biztosítható.
A ZBE1025 érintkező blokk pozitív nyitással rendelkezik az IEC 60947-5-1 K függelékének megfelelően, ami biztonsági alkalmazásoknál különösen fontos. A működési út értékei pontosan definiáltak: 1,217 mm az NC érintkező elektromos állapotváltozásáig, és összesen 4,3 mm a teljes út. Az elektromos állapotváltozáshoz szükséges működtető erő 2,25 N. A kompakt méreteknek köszönhetően (34,3 mm szélesség, 14,8 mm magasság, 9,8 mm mélység) a termék kiválóan alkalmazható szűkös helyeken is. A ZBE1025 elölről szerelhető, és alapvető építőelemként szolgál komplex vezérlőrendszerek kialakításához. A termék -40...+70 °C közötti környezeti hőmérsékleten használható és tárolható, valamint TH védőkezeléssel rendelkezik. Ráadásul kiváló rezgés- és ütésállóságot biztosít: 5 gn (f= 10...500 Hz) és 25 mm csúcstól csúcsig (f= 2...10 Hz) rezgésállóság, valamint 25, 30 és 50 gn ütésállóság különböző időtartamok mellett.
Schneider Electric Harmony XB4/XB5 - ZBE1025 -érintkező blokk, 1NC, rugós csatlakozó műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5, Harmony XB4
Terméktípus: Érintkező blokk
Rövid terméknév: ZBE

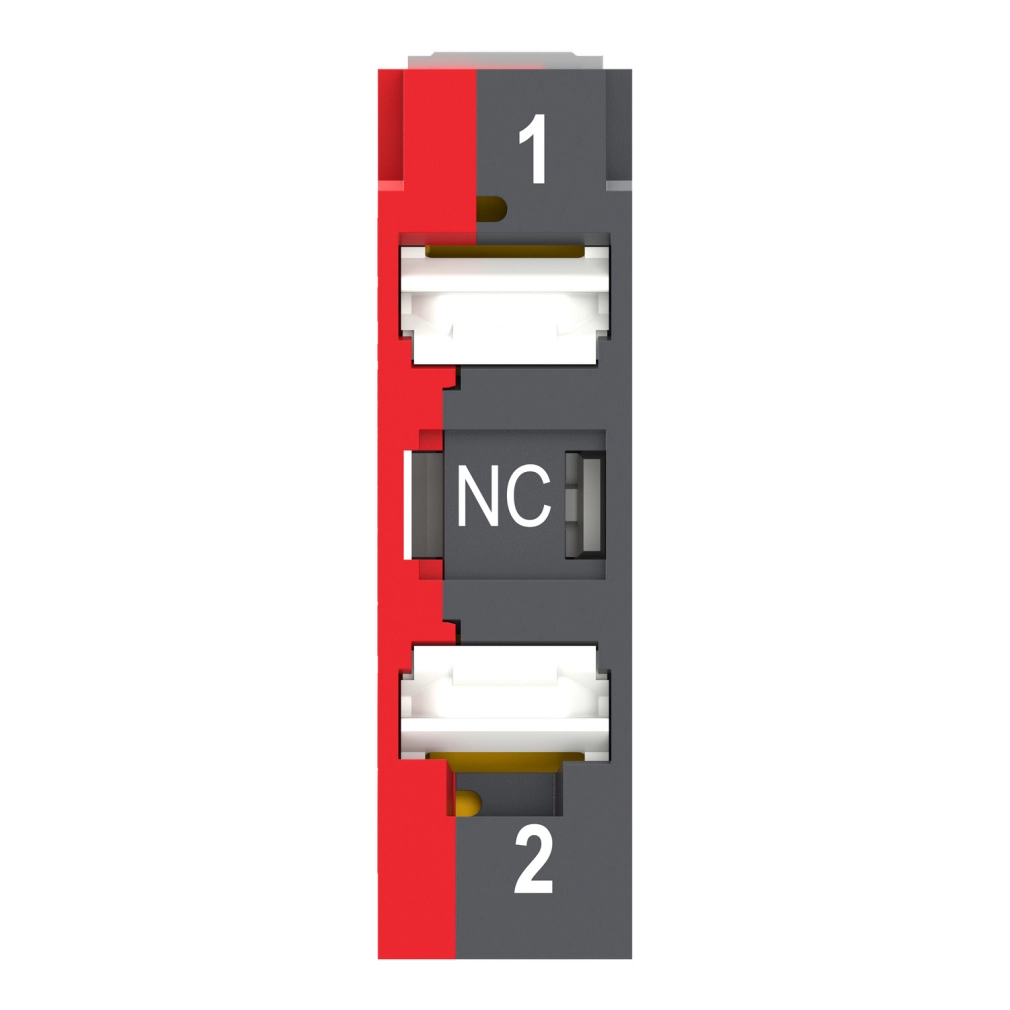

Érintkezés típus: 1 NC (záróérintkező)
Érintkezés működése: Slow-break
Érintkezőblokk típusa: Egyszerű
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Elektromos jellemzők
Hagyományos szabad levegő termikus áram [Ith]: 10 A (IEC 60947-5-1 szerint)
Névleges szigetelési feszültség [Ui]: 300 V (3-as szennyezettségi fok) IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 4 kV (IEC 60947-1 szerint)
Névleges üzemi áram [Ie]:
- 6 A 120 V-on, AC-15, A300 (IEC 60947-5-1 szerint)
- 3 A 240 V-on, AC-15, A300 (IEC 60947-5-1 szerint)
- 0,55 A 125 V-on, DC-13, Q300 (IEC 60947-5-1 szerint)
- 0,27 A 250 V-on, DC-13, Q300 (IEC 60947-5-1 szerint)
Rövidzárlat-védelem: 10 A gG típusú olvadóbiztosító (IEC 60947-5-1 szerint)
Pozitív nyitás: IEC 60947-5-1 K függelékének megfelelően
Mechanikai jellemzők
IP védettségi szint: IP20 (IEC 60529 szerint)
Működési út:
- 1,217 mm (NC elektromos állapotváltozás)
- 4,3 mm (teljes út)
Működtető erő: 2,25 N NC elektromos állapotváltozásnál
Mechanikai élettartam: 10000000 ciklus
Blokk felszerelése: Elölről szerelhető
Csatlakozások
Csatlakozás típusa: Push-in, <= 2 x 1,5 mm² érvéghüvellyel (IEC 60947-1 szerint)
Csatlakozás típusa: Push-in, >= 1 x 0,34 mm² érvéghüvely nélkül (IEC 60947-1 szerint)
Méretek és környezeti feltételek
CAD teljes szélesség: 34,3 mm
CAD teljes magasság: 14,8 mm
CAD teljes mélység: 9,8 mm
Környezeti üzemi hőmérséklet: -40...70 °C
Környezeti tárolási hőmérséklet: -40...70 °C
Védőkezelés: TH
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-5-5, UL 60947-1, UL 60947-5-1, UL 60947-5-5, UL 1059, UL 486E, CSA C22.2 No 60947-1, CSA C22.2 No 60947-5-1, CSA C22.2 No 158, CSA C22.2 No 65, IACS E10
Terméktanúsítványok: EAC, IECEE CB Scheme, CCC, UL, CSA
