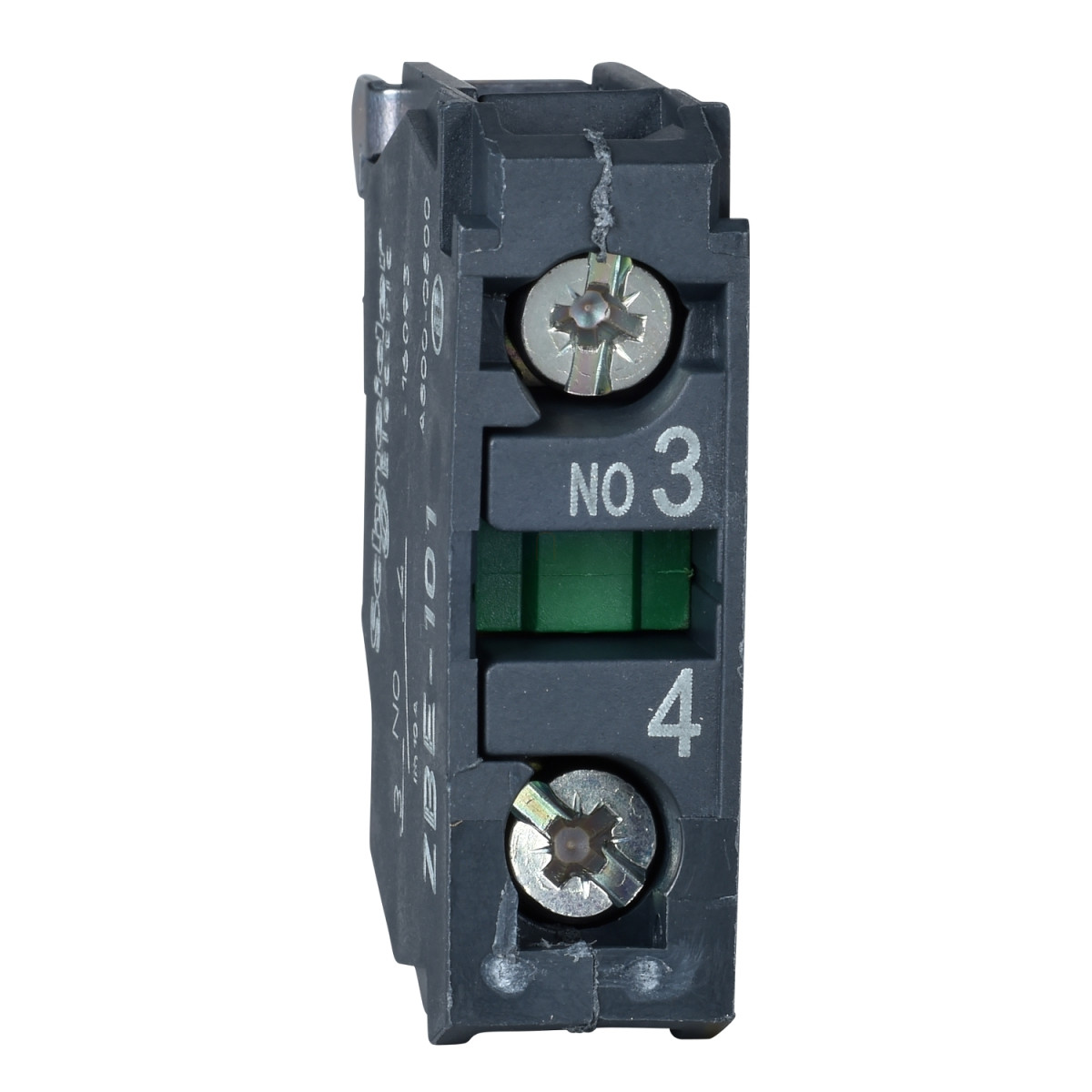

A Schneider Electric Harmony XB4/XB5 sorozat ZBE101TQ érintkező blokkja egy professzionális, ipari minőségű vezérléstechnikai termék, mely megbízható működést biztosít kapcsolási feladatok során. Ez a kompakt kivitelű, robusztus érintkező blokk egy záró (1NO) kontaktussal rendelkezik, mely standard felhasználásra készült, ezüst ötvözetből (Ag/Ni) gyártott érintkezőkkel.
A termék csavaros csatlakozókkal van ellátva, melyek lehetővé teszik maximum 2 x 1,5 mm² keresztmetszetű vezetékek bekötését kábelvéggel, illetve minimum 1 x 0,22 mm² keresztmetszetű vezetékek csatlakoztatását kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően. A csavarkötés meghúzási nyomatéka 0,8-1,2 Nm között van az optimális rögzítéshez. A csavarfej kialakítása többféle csavarhúzóval kompatibilis: kereszthornyos (pozidriv No.1), valamint lapos (4 mm és 5,5 mm) csavarhúzókkal is szerelhető, ami nagy rugalmasságot biztosít a telepítés során. A ZBE101TQ típusú érintkező blokk elülső szerelésű, így könnyen beépíthető a vezérlőpanelbe.
A termék kiemelkedő villamos jellemzőkkel rendelkezik: 10A konvencionális, szabad levegőn megengedett termikus áram, 600V névleges szigetelési feszültség (3-as szennyezettségi fokozat mellett), és 6kV névleges lökőfeszültség-állóság az IEC 60947-1 szerint. Az üzemi áram értékei felhasználási kategóriánként változnak: AC-15 üzemi kategóriában 3A 240V-nál, 6A 120V-nál, vagy 1,2A 600V-nál, míg DC-13 kategóriában 0,1A 600V-nál, 0,27A 250V-nál, illetve 0,55A 125V-nál. Ezek az értékek megfelelnek az IEC 60947-5-1 szabvány A600 és Q600 felhasználási kategóriáinak. A rövidzárlat elleni védelem 10A-es gG típusú olvadóbiztosítóval biztosítható.
A ZBE101TQ érintkező blokk kiemelkedő mechanikai és elektromos élettartammal büszkélkedhet. Mechanikai élettartama 10 millió kapcsolási ciklus, ami rendkívüli megbízhatóságot jelent ipari környezetben. Elektromos élettartama is figyelemre méltó: 1 millió kapcsolási ciklus különböző terhelési feltételek mellett (pl. AC-15 kategóriában 2A/230V, 3A/120V vagy 4A/24V terhelésnél; illetve DC-13 kategóriában 0,2A/110V vagy 0,5A/24V terhelésnél), 3600 ciklus/óra kapcsolási gyakoriság és 0,5 terhelési tényező mellett. Az érintkező működése lassú szakítású (slow-break), az üzemi út 2,6 mm az NO érintkező elektromos állapotának megváltozásáig, míg a teljes működési út 4,3 mm. A működtetési erő 2,3N az NO érintkező működtetéséhez. A termék IP20-as védettségi szinttel rendelkezik az IEC 60529 szabvány szerint, ami védelmet nyújt 12,5 mm-nél nagyobb szilárd tárgyak behatolása ellen. Környezeti specifikációja széles üzemeltetési tartományt tesz lehetővé: -40°C és +70°C közötti üzemi és tárolási hőmérséklet. A terméket TH védőkezeléssel látták el a környezeti hatások elleni fokozott védelem érdekében.
Schneider Electric Harmony XB4/XB5 - ZBE101TQ műszaki adatok
Általános jellemzők
Terméksorozat: Harmony XB4, Harmony XB5
Terméktípus: Érintkező blokk
Rövid megnevezés: ZBE
Oszthatatlan értékesítési mennyiség: 100
IP védettségi fokozat: IP20 az IEC 60529 szerint
Érintkező jellemzők
Érintkező működés: Lassú szakítású
Érintkező blokk típusa: Egyszeres
Érintkezők felhasználása: Standard érintkezők
Érintkezők típusa és összetétele: 1 NO (záróérintkező)
Pozitív nyitás: Nincs
Működési út: 2,6 mm (NO érintkező elektromos állapotváltozása), 4,3 mm (teljes út)
Működtetési erő: 2,3 N NO érintkező elektromos állapotváltozásához
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Csatlakozás
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Meghúzási nyomaték: 0,8-1,2 Nm az IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyos, kompatibilis pozidriv No 1 csavarhúzóval
Hornyos, kompatibilis lapos Ø 4 mm csavarhúzóval
Hornyos, kompatibilis lapos Ø 5,5 mm csavarhúzóval
Villamos jellemzők
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Konvencionális szabad levegőn megengedett termikus áram [Ith]: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram [Ie]: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Tartóssági jellemzők
Mechanikai élettartam: 10000000 ciklus
Elektromos élettartam: 1000000 ciklus, AC-15, 2 A 230 V-nál, < 3600 ciklus/óra, 0,5 terhelési tényező, IEC 60947-5-1 C melléklet
1000000 ciklus, AC-15, 3 A 120 V-nál, < 3600 ciklus/óra, 0,5 terhelési tényező, IEC 60947-5-1 C melléklet
1000000 ciklus, AC-15, 4 A 24 V-nál, < 3600 ciklus/óra, 0,5 terhelési tényező, IEC 60947-5-1 C melléklet
1000000 ciklus, DC-13, 0,2 A 110 V-nál, < 3600 ciklus/óra, 0,5 terhelési tényező, IEC 60947-5-1 C melléklet
1000000 ciklus, DC-13, 0,5 A 24 V-nál, < 3600 ciklus/óra, 0,5 terhelési tényező, IEC 60947-5-1 C melléklet
Szerelés és környezet
Blokk szerelése: Elülső szerelés
Védőkezelés: TH
Környezeti hőmérséklet tárolás során: -40...70 °C
Környezeti hőmérséklet működés közben: -40...70 °C
Szabványok és tanúsítványok
Szabványok: UL 508, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-1, IEC 60947-5-1, JIS C8201-1
Terméktanúsítványok: CCC, LROS (Lloyds register of shipping), BV, DNV, GOST, UL, CSA
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás az IEC 60068-2-27 szerint
