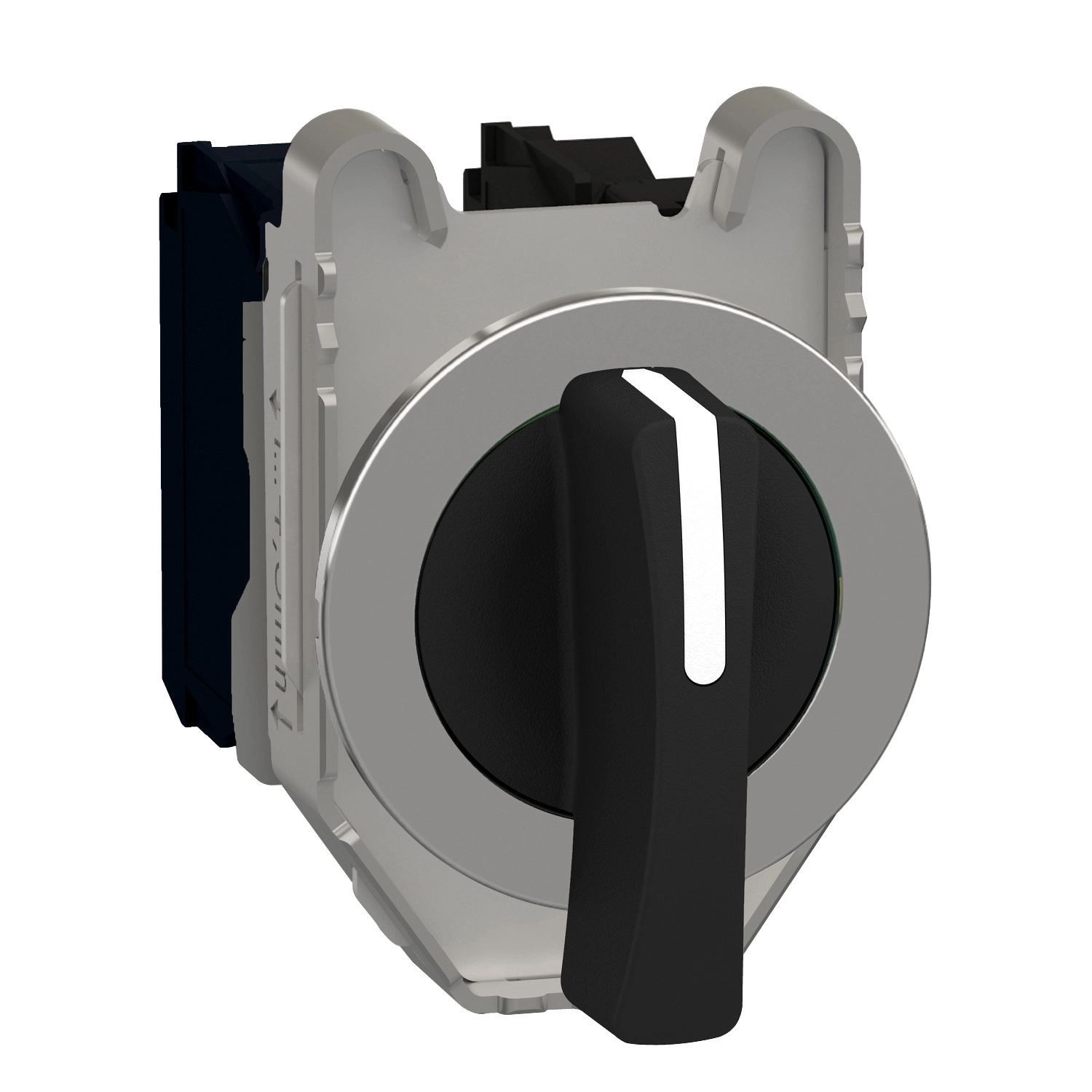

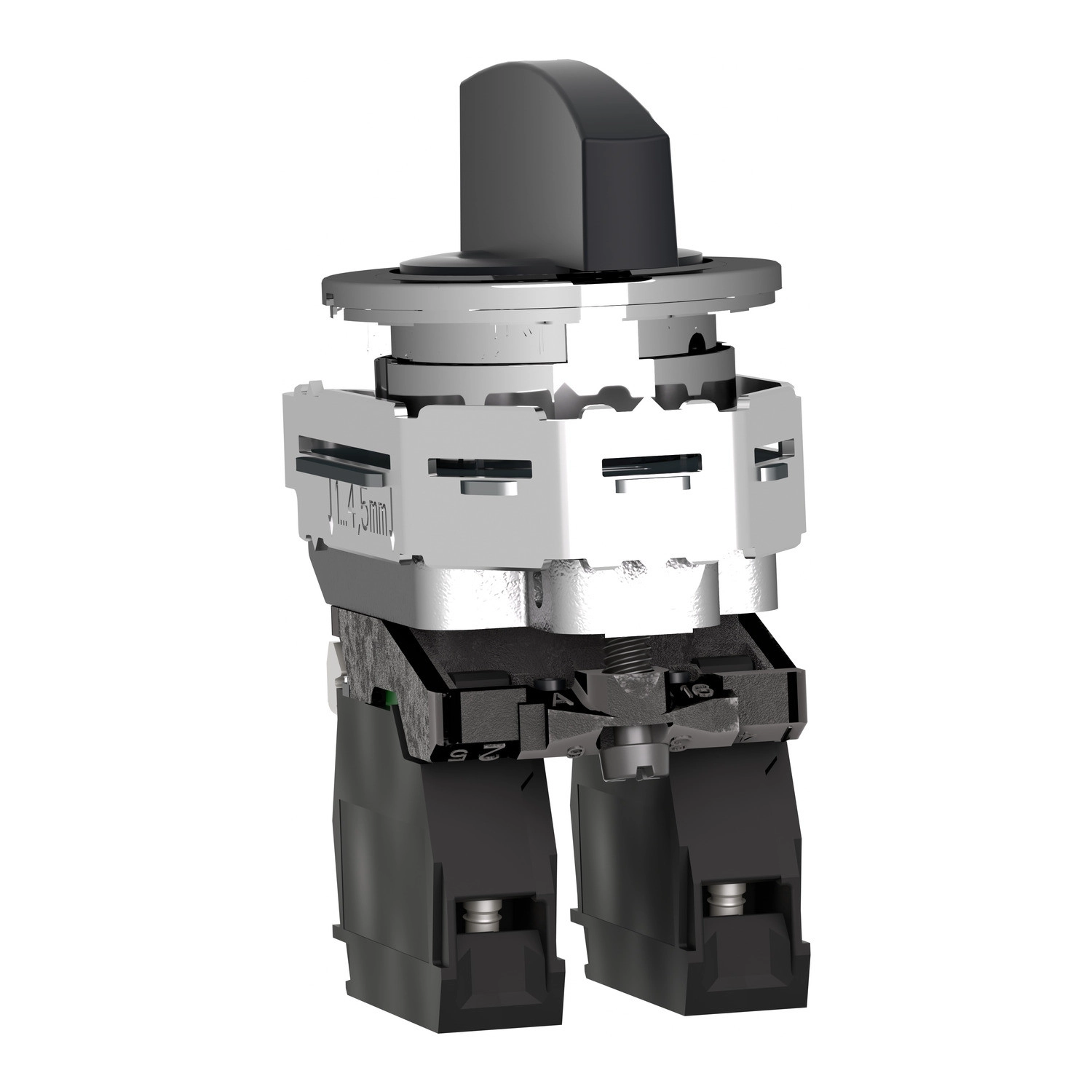

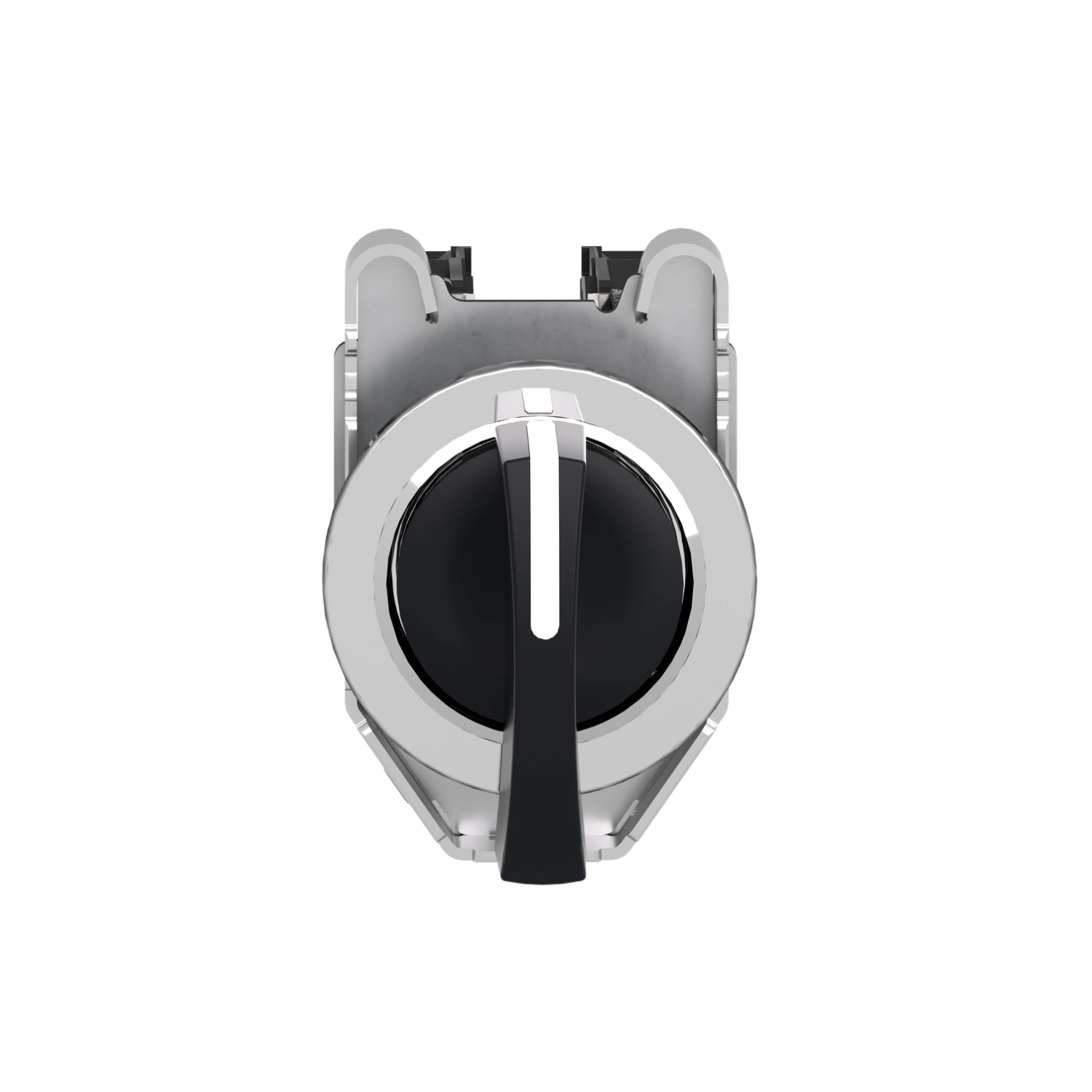

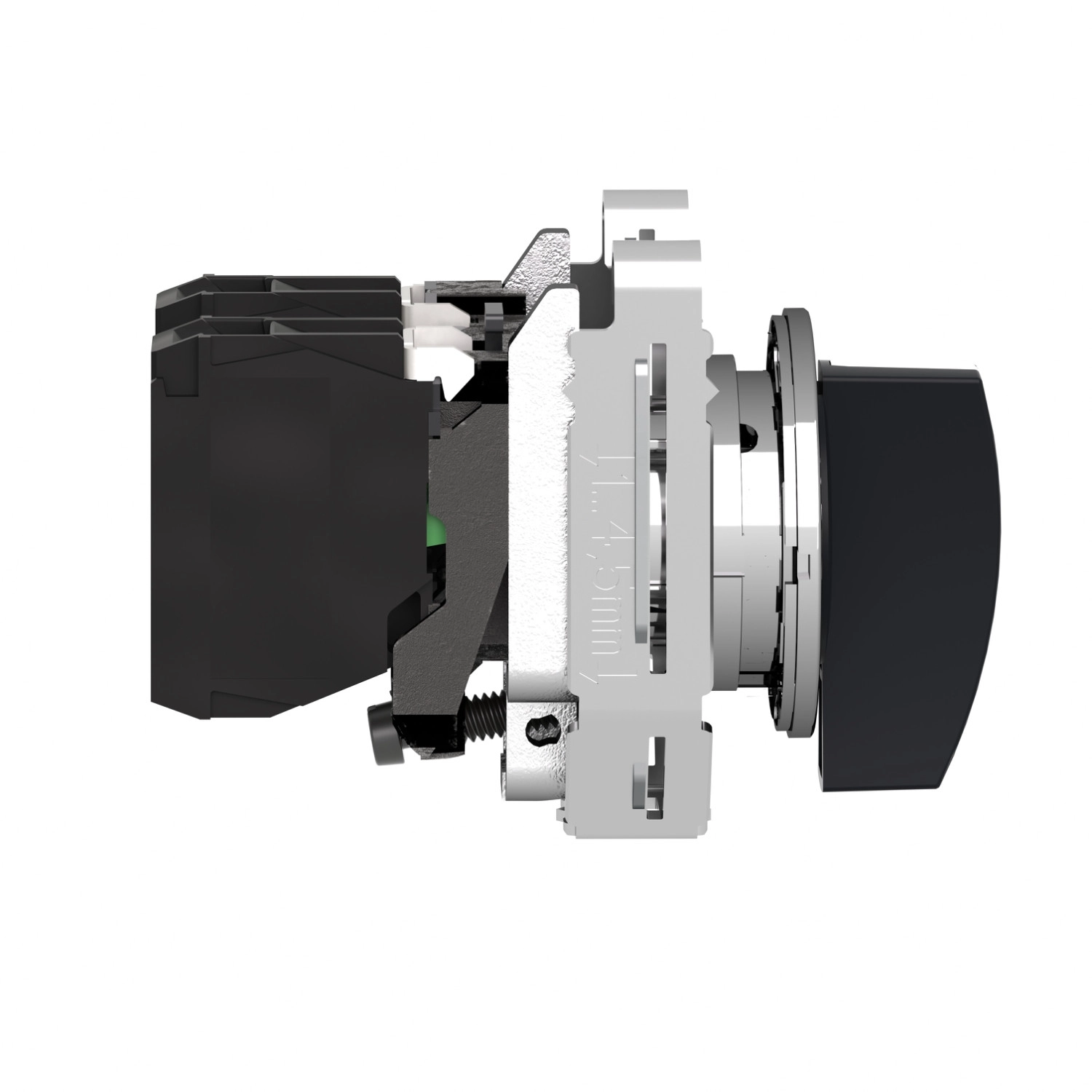

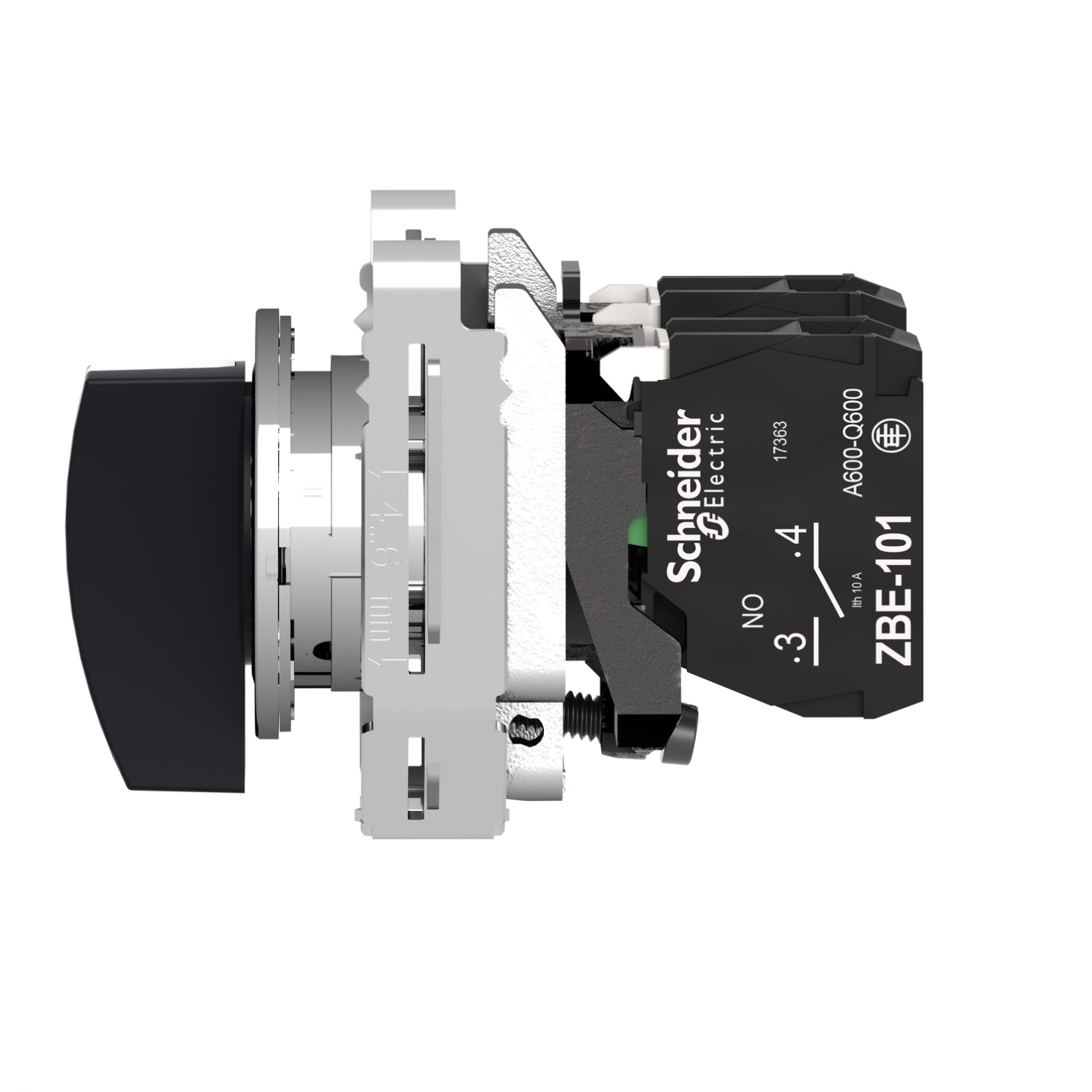

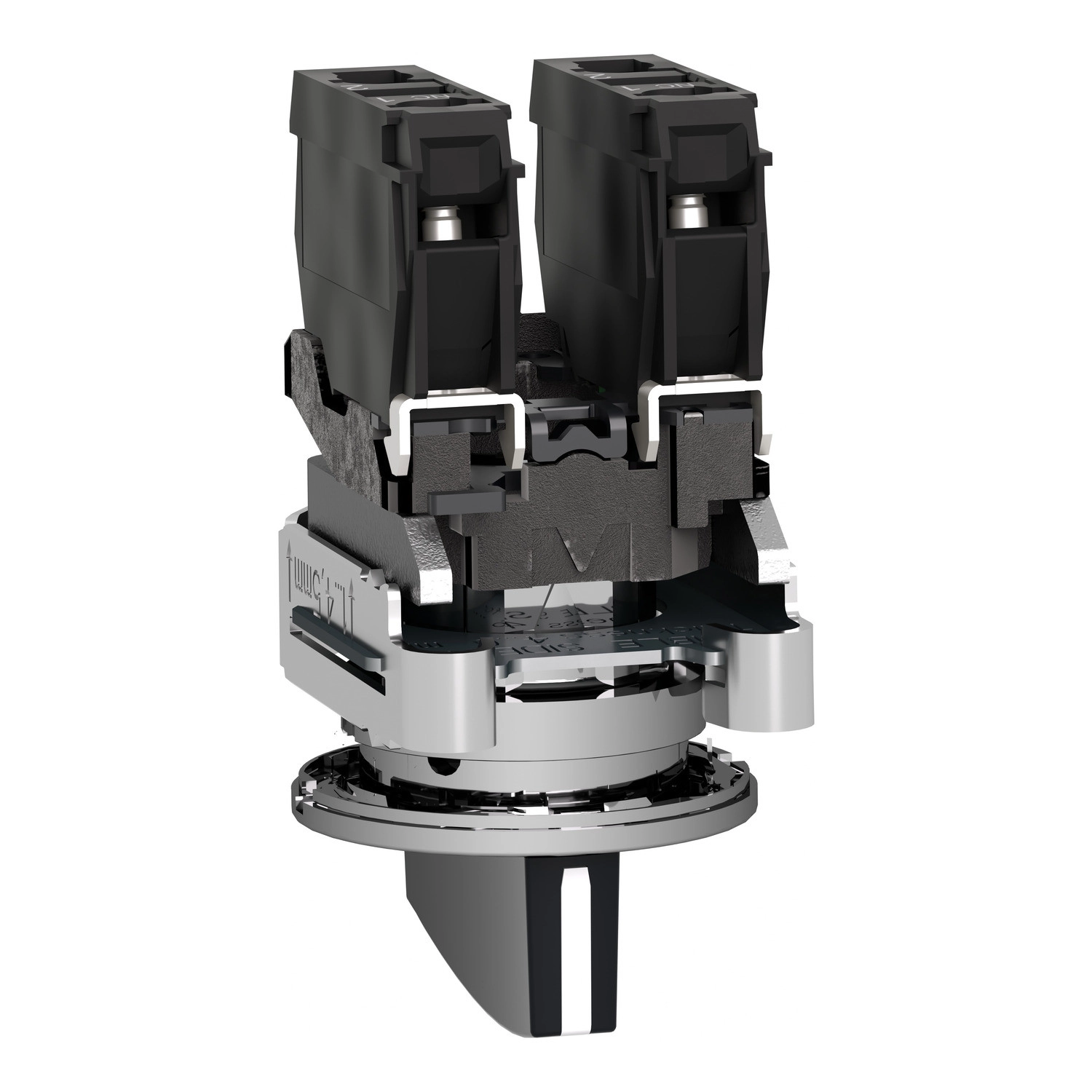

A Schneider Electric Harmony XB4 termékcsalád XB4FJ53 típusú kapcsolója egy kiváló minőségű, panelbe süllyesztett kivitelű ipari kezelőelem, amely tökéletes választás az ipari automatizálás, vezérlőpanelek és gépvezérlő rendszerek területén. Ez a 30 mm átmérőjű, fém házas, fekete hosszú fogantyúval ellátott kapcsoló három pozíciós működtetést biztosít, középre visszatérő rugós funkcióval, valamint két darab alaphelyzetben nyitott (NO) érintkezővel.
Az XB4FJ53 kapcsoló robusztus kivitelének köszönhetően különösen alkalmas olyan ipari környezetben történő használatra, ahol fontos a megbízhatóság és a tartósság. A krómozott fém előlap és a Zamak anyagból készült rögzítőgyűrű biztosítja a hosszú élettartamot még intenzív használat mellett is. A kapcsoló magas védelmi szinttel rendelkezik, megfelel az IP66, IP67, IP69, IP69K szabványoknak, valamint az UL Type 4, 4X, 12 és 13 előírásainak, így por és víz ellen kiváló védelmet nyújt, akár nagynyomású (7000000 Pa, 55 °C-on) vízsugárral történő tisztítás esetén is.
A kapcsoló műszaki jellemzői között szerepel a 3 pozíciós működtetés ±45° elfordítási szöggel, valamint a középre visszatérő rugós mechanizmus. A beépítési átmérő 30,5 mm, a rögzítés csavarokkal történik, 1-6 mm vastagságú panelbe szerelhető. A kapcsoló méretei: 50 mm magasság, 36,6 mm szélesség és 70 mm mélység. Az érintkezők ezüst ötvözetből (Ag/Ni) készültek, és lassan bontó működési karakterisztikával rendelkeznek. A csatlakozás csavaros kapcsokkal történik, amelyek alkalmasak legfeljebb 2 x 1,5 mm² keresztmetszetű vezetékek fogadására kábelvéggel, vagy legalább 1 x 0,22 mm² keresztmetszetű vezetékek fogadására kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően.
A Schneider Electric XB4FJ53 kapcsoló kiemelkedő villamos jellemzőkkel is rendelkezik. A konvencionális szabad levegőben mért termikus áram értéke 10 A az IEC 60947-5-1 szerint. A szigetelési feszültség 600 V (3-as szennyezettségi fokozat), lökőfeszültség-állóság 6 kV az IEC 60947-1 szerint. Üzemi áramértékei: 3 A 240 V AC-15 esetén, 6 A 120 V AC-15 esetén, 0,1 A 600 V DC-13 esetén, és 1,2 A 600 V AC-15 esetén. Az elektromos élettartam 1 000 000 kapcsolási ciklus különböző terhelési feltételek mellett. A mechanikai élettartam szintén kiemelkedő: 1 000 000 ciklus. A kapcsoló ellenáll az 5 gn (f= 10-500 Hz) vibrációnak és a 30 gn (időtartam = 18 ms), 50 gn (időtartam = 11 ms), illetve 25 gn (időtartam = 6 ms, 1000 ütés minden tengelyen) ütésnek az IEC 60068-2-27 szabvány szerint.
A Schneider Electric Harmony XB4FJ53 kapcsoló számos nemzetközi szabványnak és tanúsítványnak megfelel, többek között: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1. Rendelkezik UL, CSA, CCC és EAC tanúsítványokkal. A termék hőmérsékleti tartománya széles, működés és tárolás közben egyaránt -40...70 °C között használható, ami szélsőséges környezeti feltételek között is megbízható működést biztosít.
Schneider Electric Harmony XB4 - XB4FJ53 -panelbe süllyesztett komplett fém kapcsoló, Ø30, meghosszabbított fogantyú, 3 állású középre visszatérő, 2NO műszaki adatok
Általános adatok
Termékcsalád: Harmony XB4
Termék típus: Választókapcsoló
Rövid eszköznév: XB4F
Fej típusa: Beépítve-süllyesztett
Jelzőegység fejének alakja: Kerek
Anyagok és mechanikai jellemzők
Előlap anyaga: Krómbevonatú fém
Rögzítőgyűrű anyaga: Zamak
Szerelési átmérő: 30,5 mm
Működtető profilja: Fekete hosszú fogantyú
Működtető pozíció információ: 3 pozíció +/- 45°
Működtető típusa: Középre rugós visszatérítésű
Magasság: 50 mm
Szélesség: 36,6 mm
Mélység: 70 mm
Elektromos paraméterek

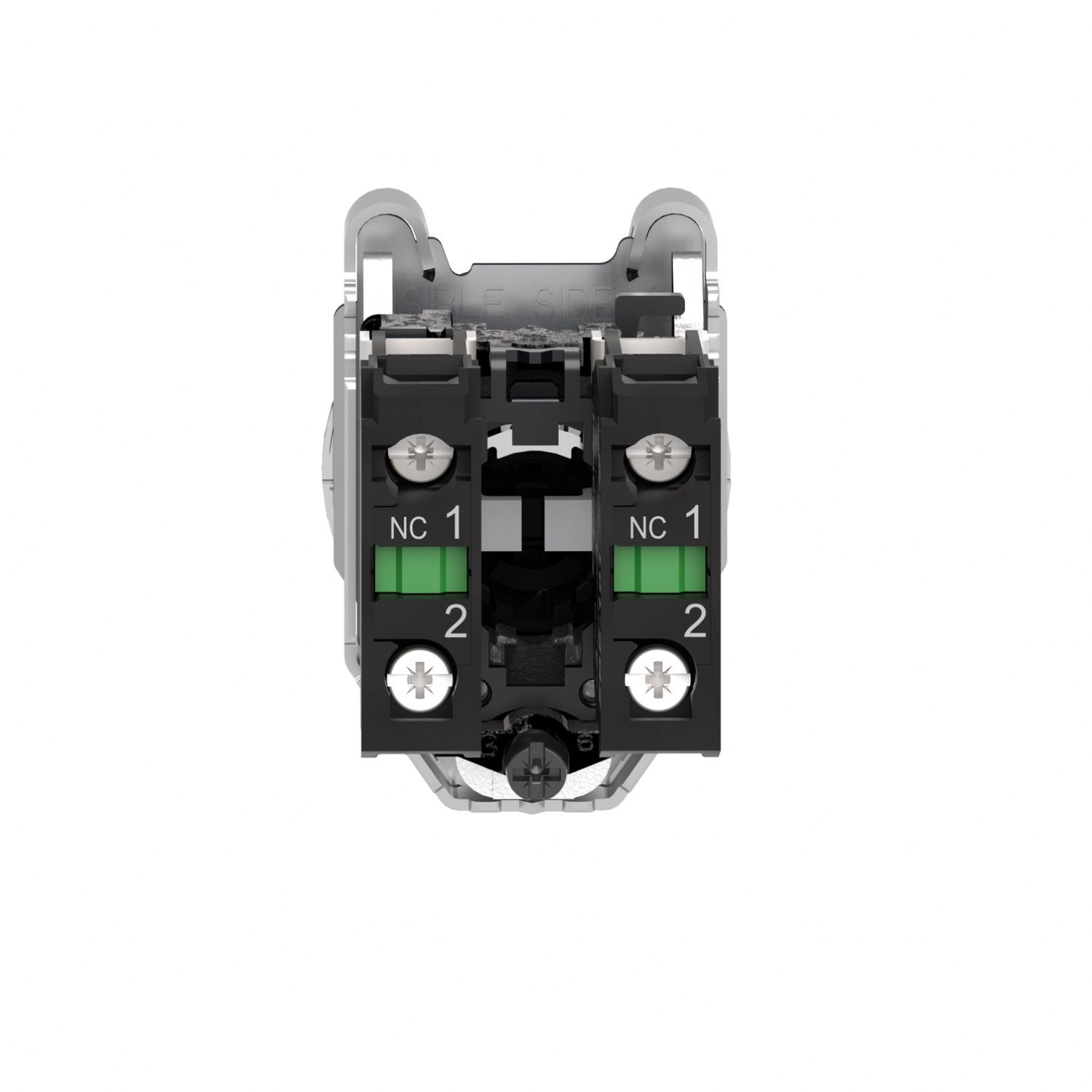

Érintkező típus és összetétel: 2 NO
Érintkező működés: Lassú bontású
Kapcsok leírása ISO n°1: (23-24)NO (13-14)NO
Csatlakozás - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Érintkező anyag: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Konvencionális szabad levegőben termikus áram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram
3 A 240 V, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V, AC-15, A600 az IEC 60947-5-1 szerint
Tartósság
Elektromos élettartam: 1000000 ciklus, különböző terhelési feltételek mellett
Mechanikai élettartam: 1000000 ciklus
Elektromos megbízhatóság: Λ < 10exp(-6) 5 V és 1 mA esetén tiszta környezetben az IEC 60947-5-4 szerint
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Védelmi paraméterek
IP védettségi fokozat: IP66, IP67, IP69, IP69K
Type 13, Type 12, Type 4, Type 4X az UL 50 E szerint
IK védettségi fokozat: IK04 az IEC 50102 szerint
Védelem nagy nyomású mosással szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Környezeti jellemzők
Védő kezelés: TH
Környezeti hőmérséklet tároláskor: -40...70 °C
Környezeti hőmérséklet üzemeltetéskor: -40...70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
Szerelés
Eszköz szerelés: Beépített
Rögzítési középpont: 40 x 50 mm (1...6 mm vastag panel)
Rögzítési mód: Csavarokkal
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Termék tanúsítványok: UL listed, CSA, CCC, EAC
