A Schneider Electric Harmony XB4 termékcsaládba tartozó XB4FJ21 egy prémium minőségű, panelbe süllyeszthető választókapcsoló, amely professzionális ipari környezetbe terveztek. Ez a kompakt és megbízható kapcsoló ideális választás vezérlőpanelekbe, gépekbe és berendezésekbe történő beépítésre, ahol megbízható és tartós működés szükséges akár zord ipari körülmények között is.

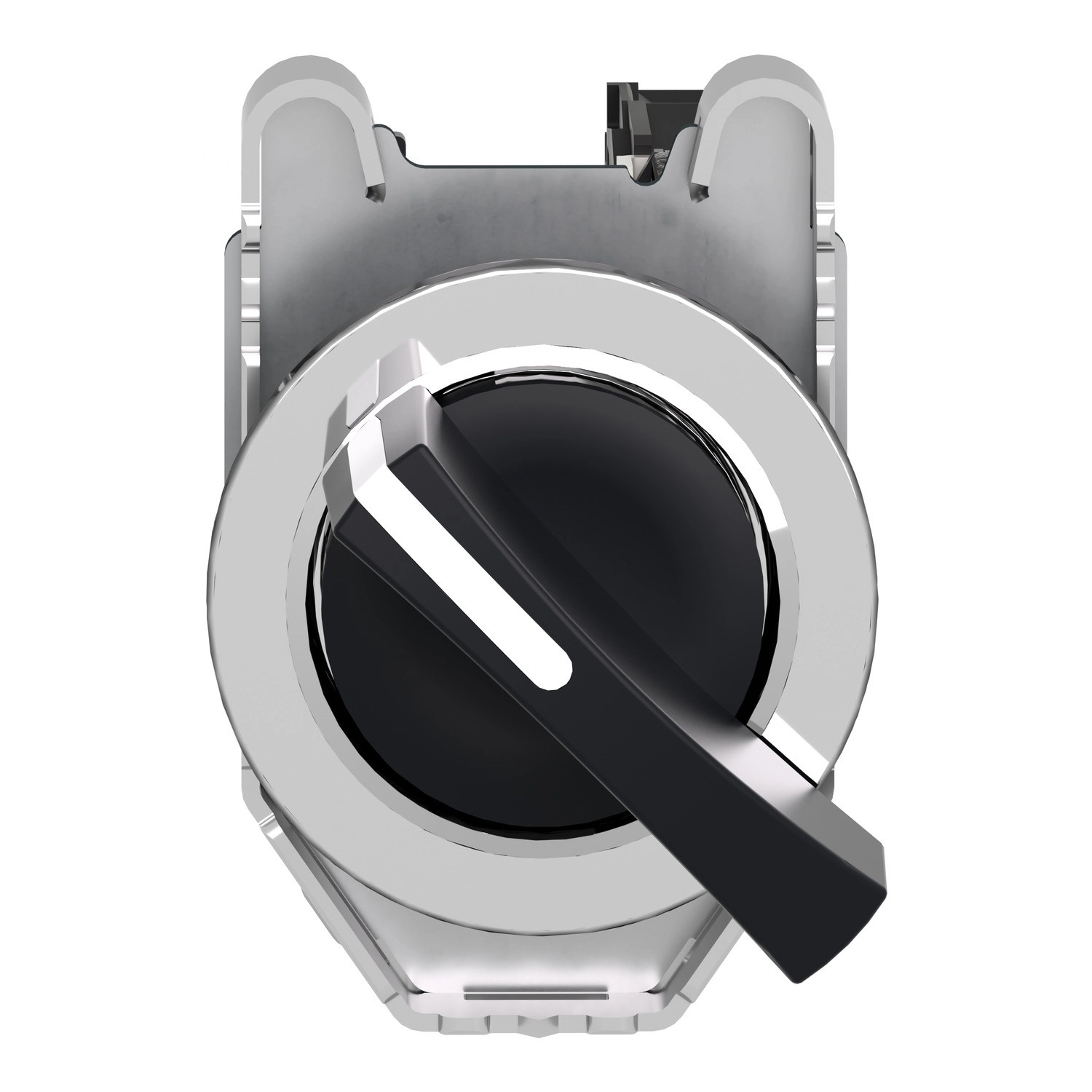

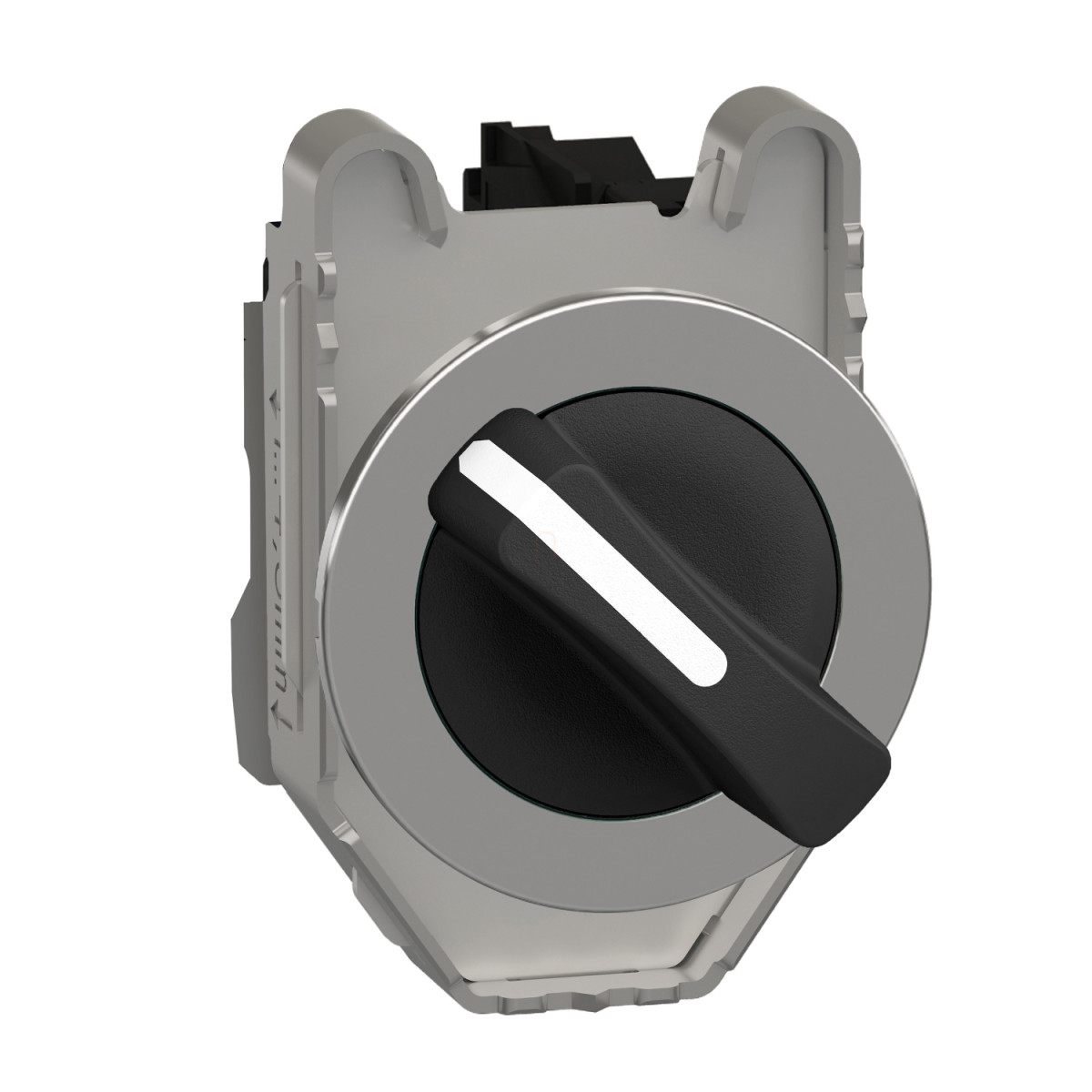

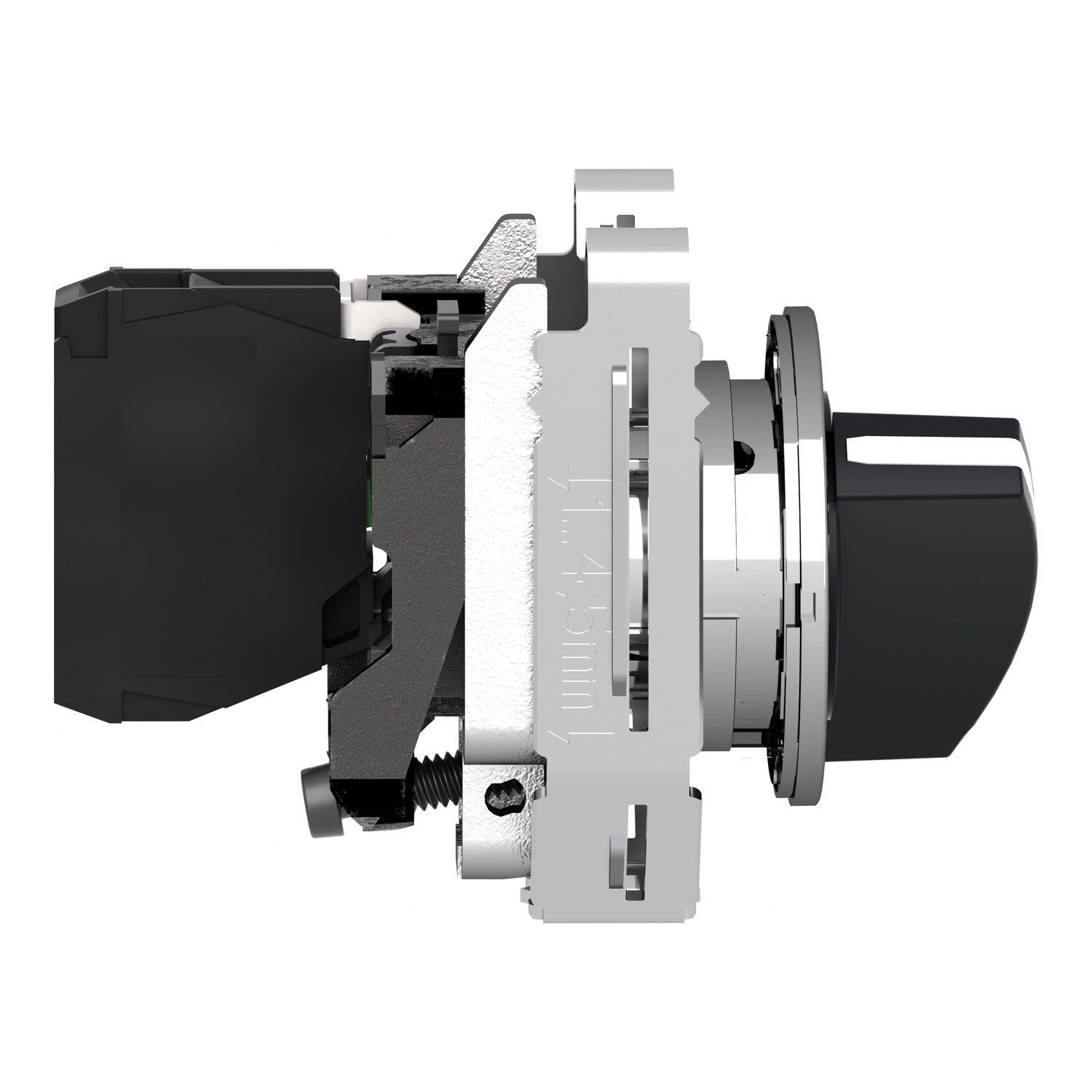

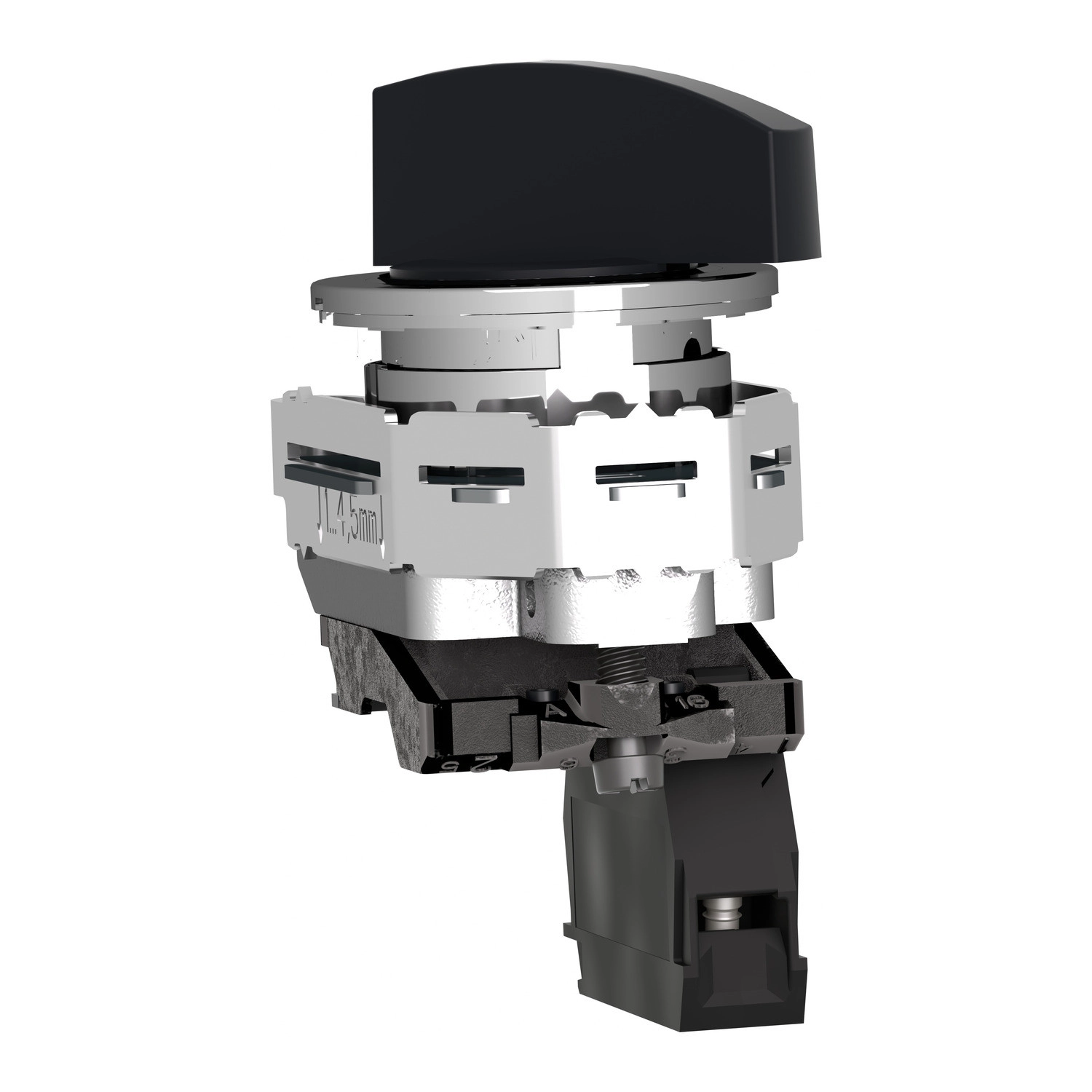

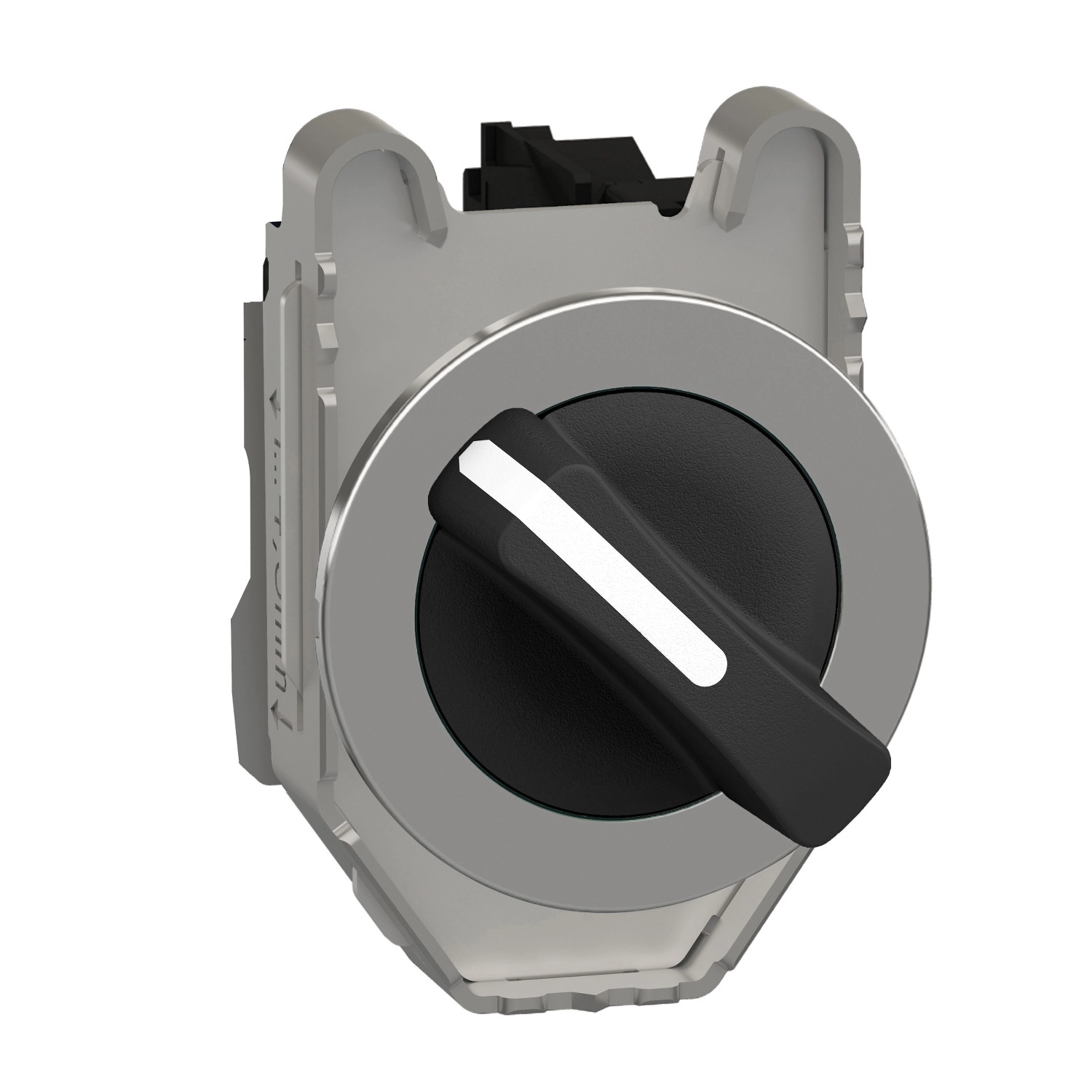

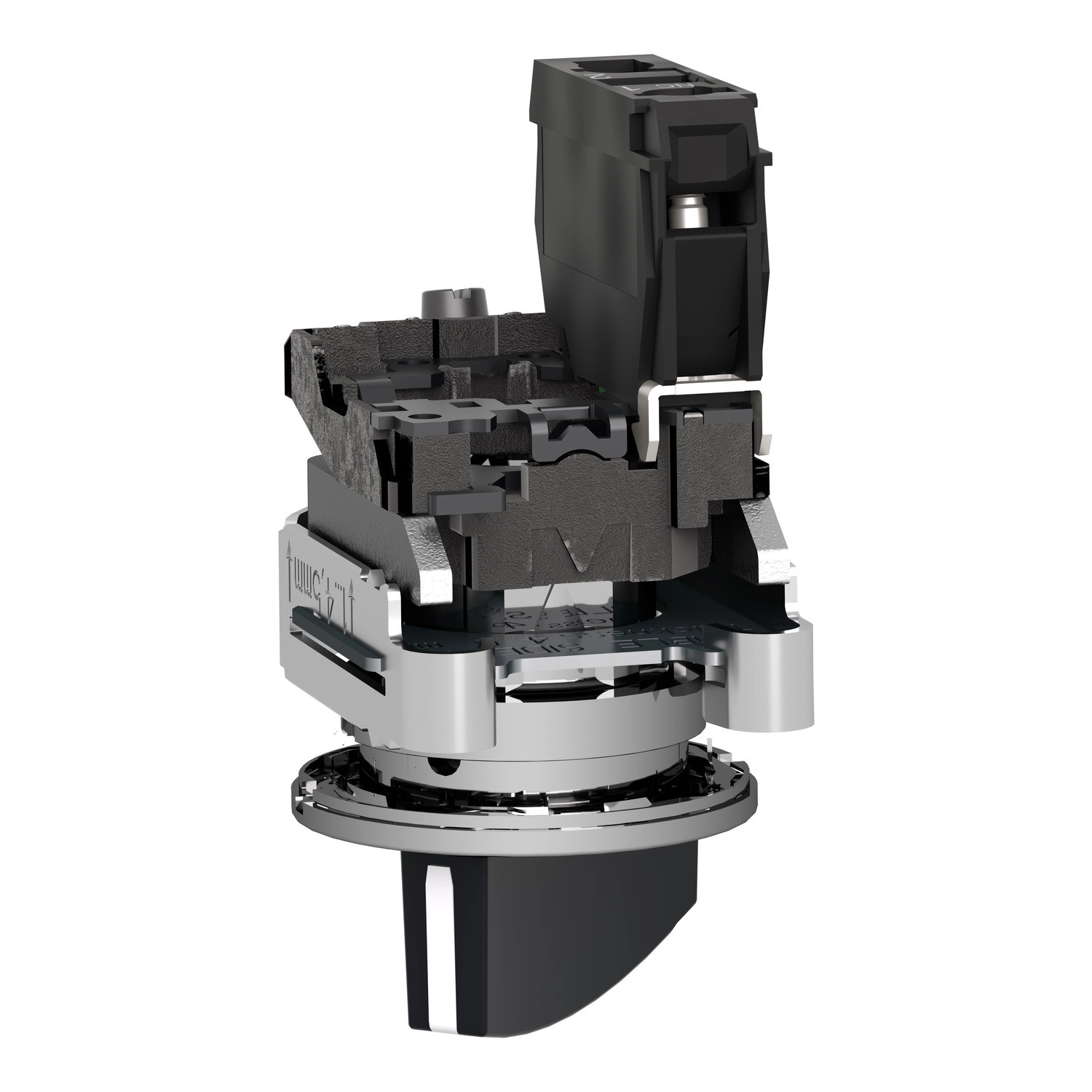

A Harmony XB4FJ21 választókapcsoló krómbevonatú fém előlappal és fekete, hosszú kezelőkarral rendelkezik, amely két pozícióba állítható 90°-os szögtartományon belül. A stay-put (megmaradó) kivitel biztosítja, hogy a kapcsoló a beállított pozícióban maradjon a kapcsolás után. A termék 1NO (egy záró) érintkezővel van felszerelve, és kiváló villamos paraméterekkel büszkélkedhet. A névleges szigetelési feszültség 600V (3-as szennyezettségi fokozat szerint), lökőfeszültség-állóság 6 kV az IEC 60947-1 szabványnak megfelelően. Üzemi áramértéke alkalmazástól függően változik: AC-15 kategóriában 3A 240V-on, 6A 120V-on, míg DC-13 kategóriában 0,1A 600V-on, 0,27A 250V-on és 0,55A 125V-on.
A kapcsoló kimagasló védettséggel rendelkezik - az IP66, IP67, IP69 és IP69K fokozatok biztosítják, hogy ellenálljon a pornak, víznek és magas nyomású mosásnak. A termék ellenáll akár 7000000 Pa nyomású, 55°C hőmérsékletű nagynyomású mosásnak is 0,1 méter távolságból. A mechanikai élettartama lenyűgöző: 1000000 kapcsolási ciklus, míg az elektromos élettartam szintén 1000000 ciklus különböző terhelési feltételek mellett. A kapcsoló kivételes megbízhatóságát a λ < 10exp(-6) érték jelzi 5V és 1mA mellett tiszta környezetben.
A beépítés egyszerű, a szerelési átmérő 30,5 mm, a rögzítés csavarokkal történik 1-6 mm vastag panelbe. A kapcsoló méretei: 48 mm magas, 36,6 mm széles és 100 mm mély. A csatlakozás csavaros kapcsokkal történik, amelyek maximum 2 x 1,5 mm² keresztmetszetű vezetékek fogadására alkalmasak kábelvéggel, vagy legalább 1 x 0,22 mm² keresztmetszetű vezetékek fogadására kábelvég nélkül. A termék számos nemzetközi szabványnak megfelel, beleértve a CSA C22.2 No 14, IEC 60947-5-1, UL 508, CE tanúsítványokat, és rendelkezik UL, CSA, CCC és EAC termékminősítésekkel.
Schneider Electric Harmony XB4 - XB4FJ21 -panelbe süllyesztett komplett fém kapcsoló, Ø30, meghosszabbított fogantyú, 2 állású, 1NO műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Termék vagy komponens típus: Választókapcsoló
Eszköz rövid neve: XB4F
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Szerelési átmérő: 30,5 mm
Működés és kialakítás
Fej típusa: Beépített-süllyesztett
Jelzőegység fejének formája: Kerek
Működtető típusa: Megmaradó pozíciójú
Működtető profil: Fekete hosszú kar
Működtető pozíció információ: 2 pozíció 90°
Villamos jellemzők

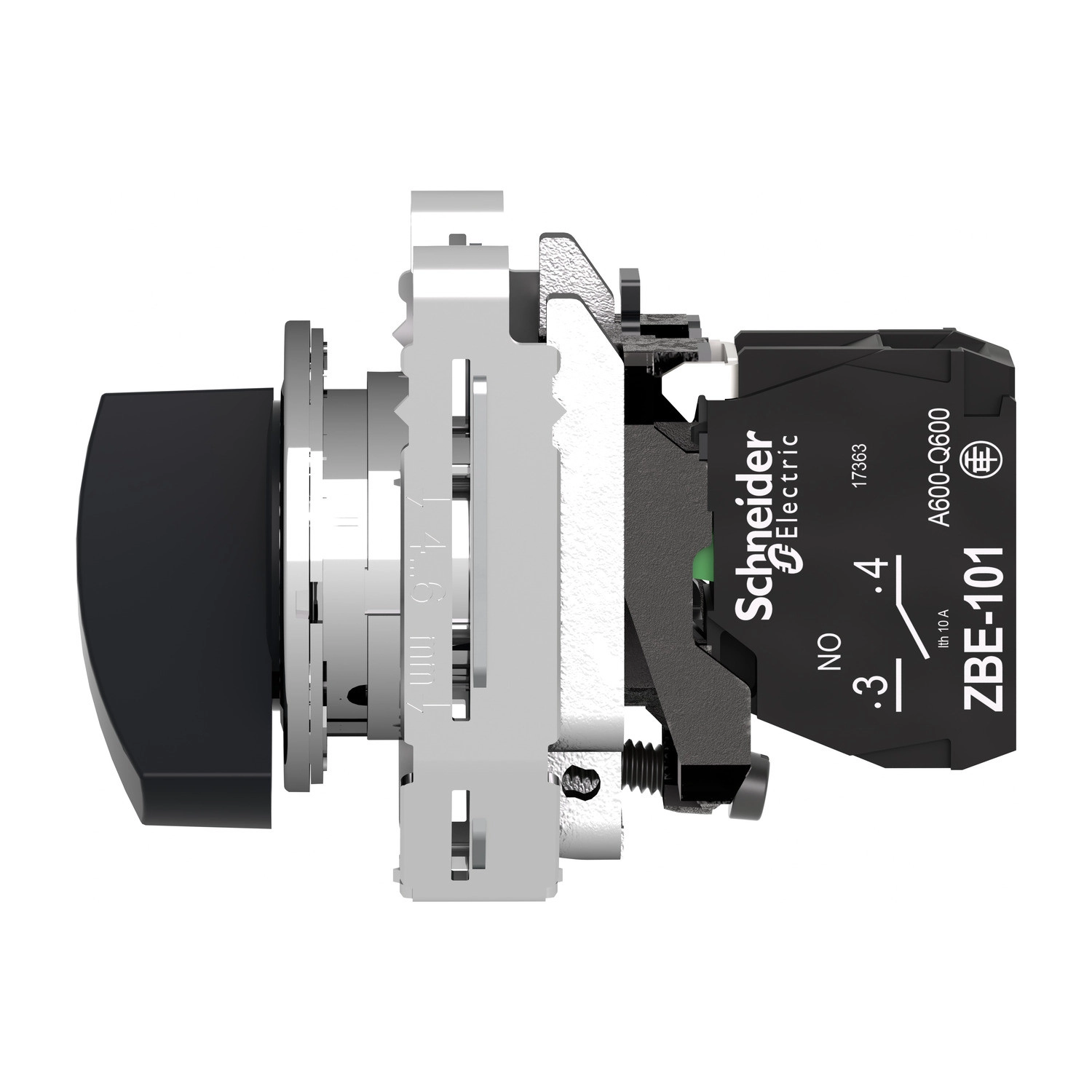

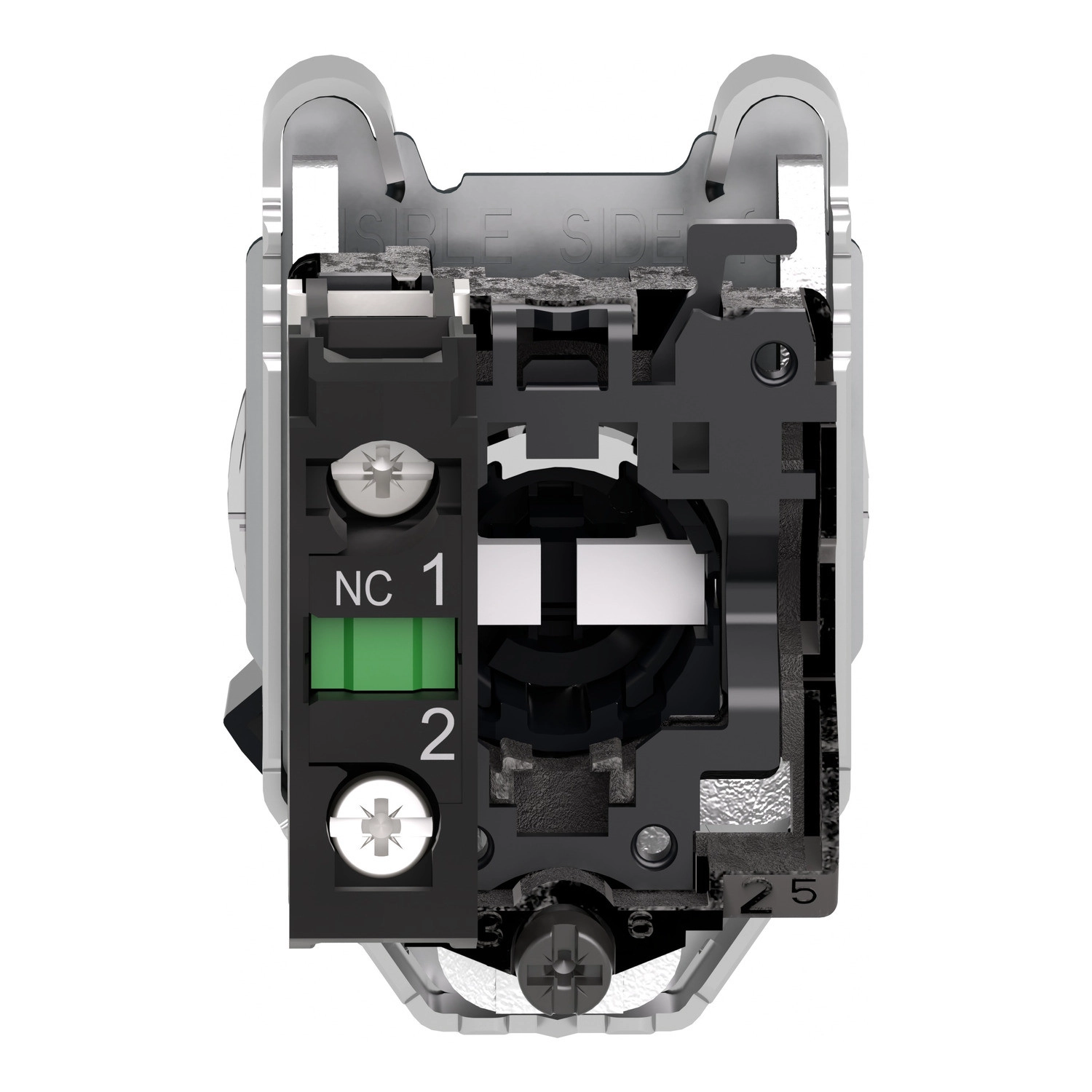

Érintkezők típusa és összetétele: 1 NO
Érintkező működése: Lassú-bontás
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Kapcsok leírása ISO n°1: (13-14)NO
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Konvencionális szabad levegős termikus áram [Ith]: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Üzemi paraméterek
Névleges üzemi áram [Ie]: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Mechanikai jellemzők
Magasság: 48 mm
Szélesség: 36,6 mm
Mélység: 100 mm
Eszköz szerelése: Beépített
Rögzítőközpont: 40 x 50 mm (1...6 mm vastag panel)
Rögzítési mód: Csavarokkal
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszt kompatibilis Philips 1-es csavarhúzóval
Kereszt kompatibilis pozidriv 1-es csavarhúzóval
Hornyos kompatibilis lapos Ø 4 mm csavarhúzóval
Hornyos kompatibilis lapos Ø 5,5 mm csavarhúzóval
Tartósság és megbízhatóság
Mechanikai élettartam: 1000000 ciklus
Elektromos élettartam: 1000000 ciklus, AC-15, 2 A 230 V-nál, működési sebesség <3600 ciklus/h, terhelési tényező: 0,5 az EN 60947-5-1 C függelék szerint
Elektromos megbízhatóság: Λ < 10exp(-6) 5 V és 1 mA esetén tiszta környezetben az IEC 60947-5-4 szerint
Környezeti jellemzők
Védettségi fokozat (IP): IP66, IP67, IP69, IP69K az IEC 60529 szerint
Típus 4, 4X, 12, 13 az UL 50 E szerint
Védettségi fokozat (IK): IK04 az IEC 50102 szerint
Környezeti hőmérséklet tároláskor: -40...70 °C
Környezeti hőmérséklet üzem közben: -40...70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
Szabványok és tanúsítványok
Megfelelőség: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Termék tanúsítványok: UL, CSA, CCC, EAC
