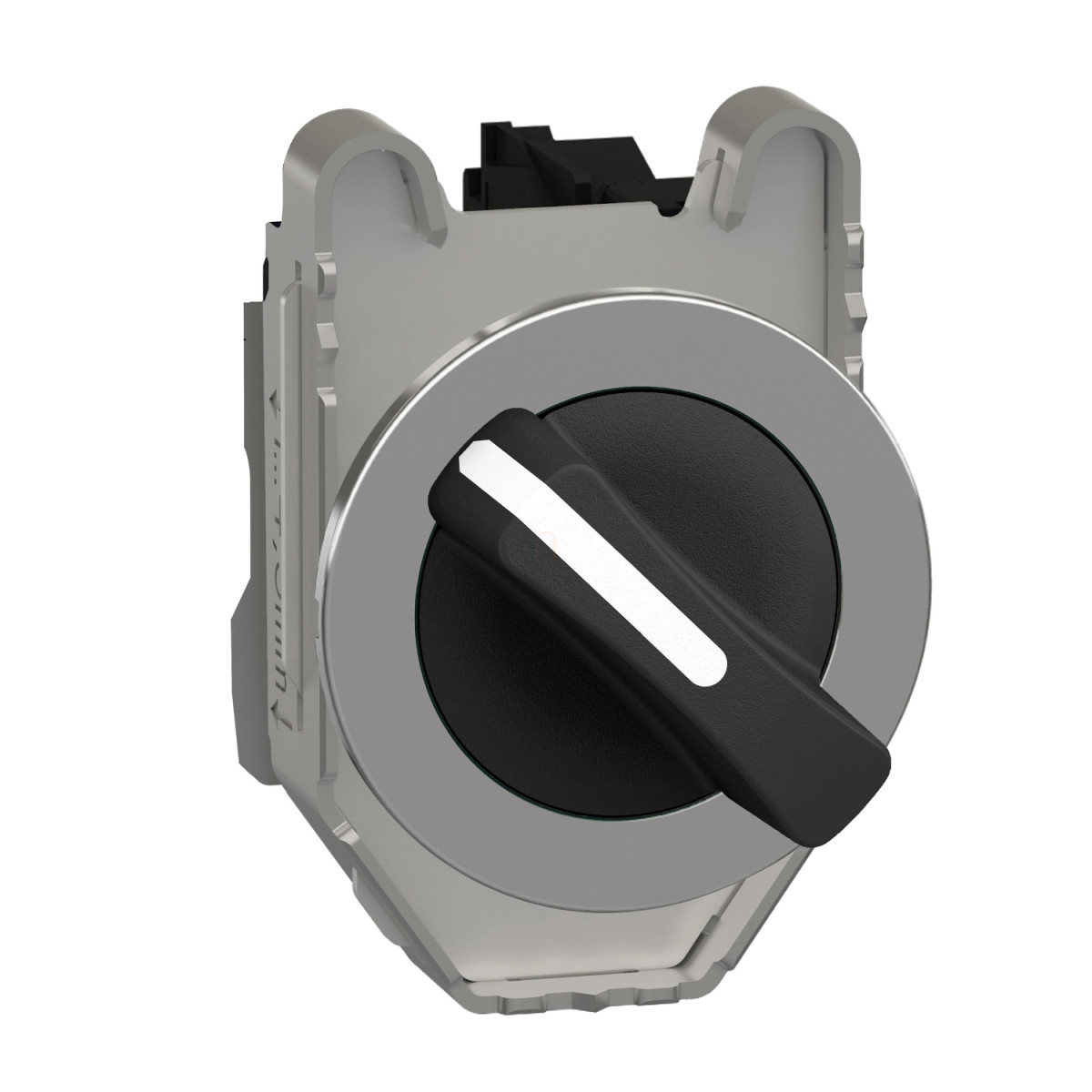

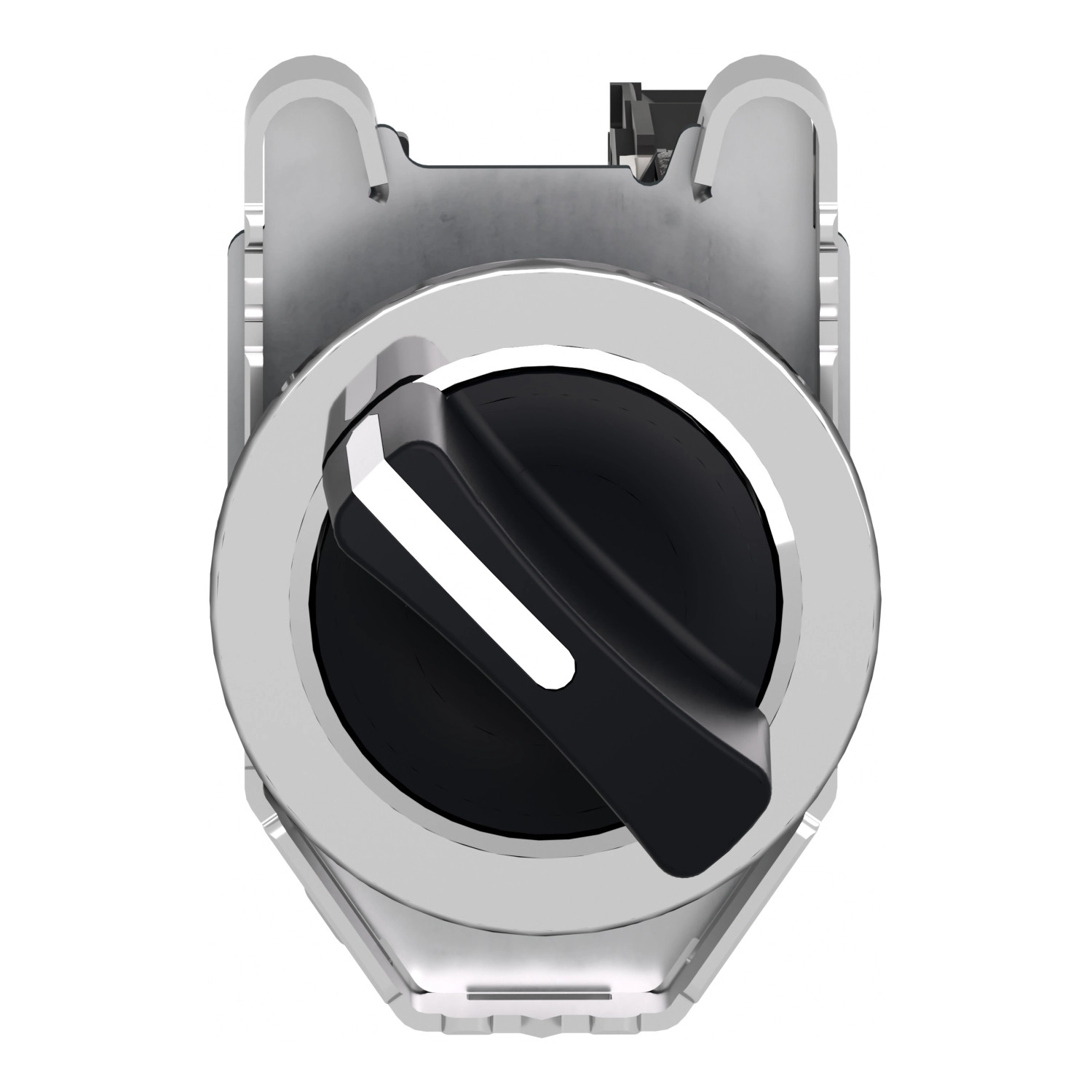

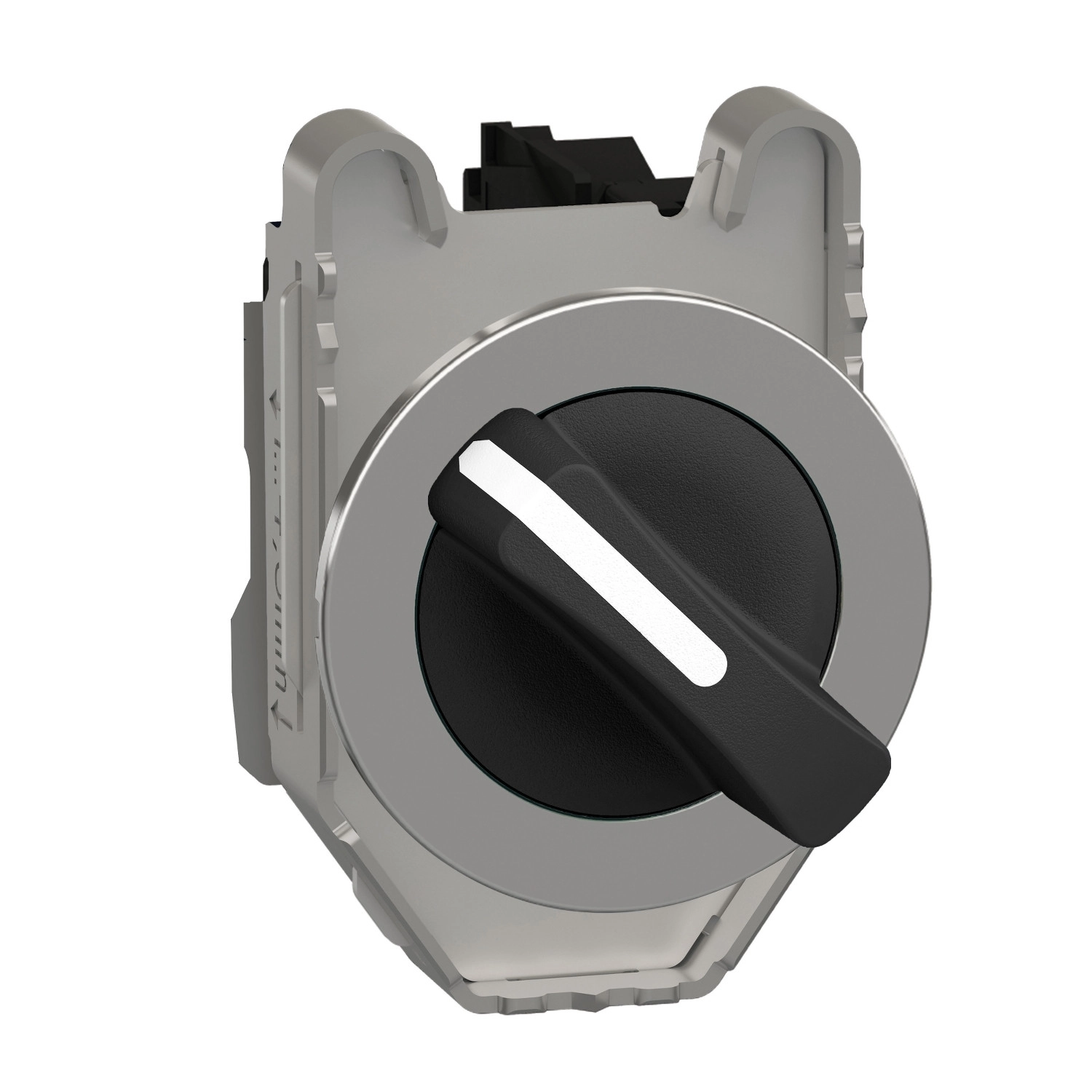

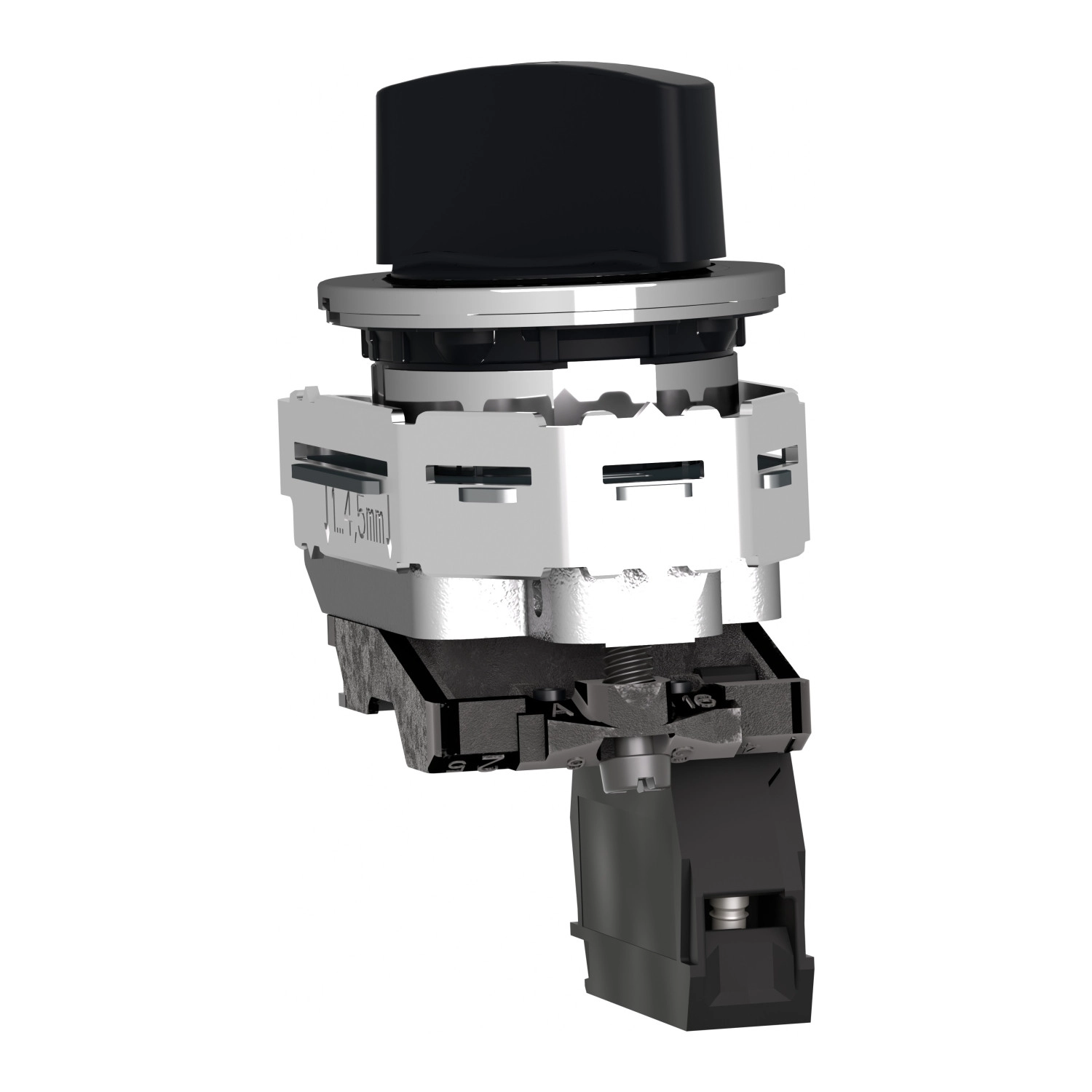

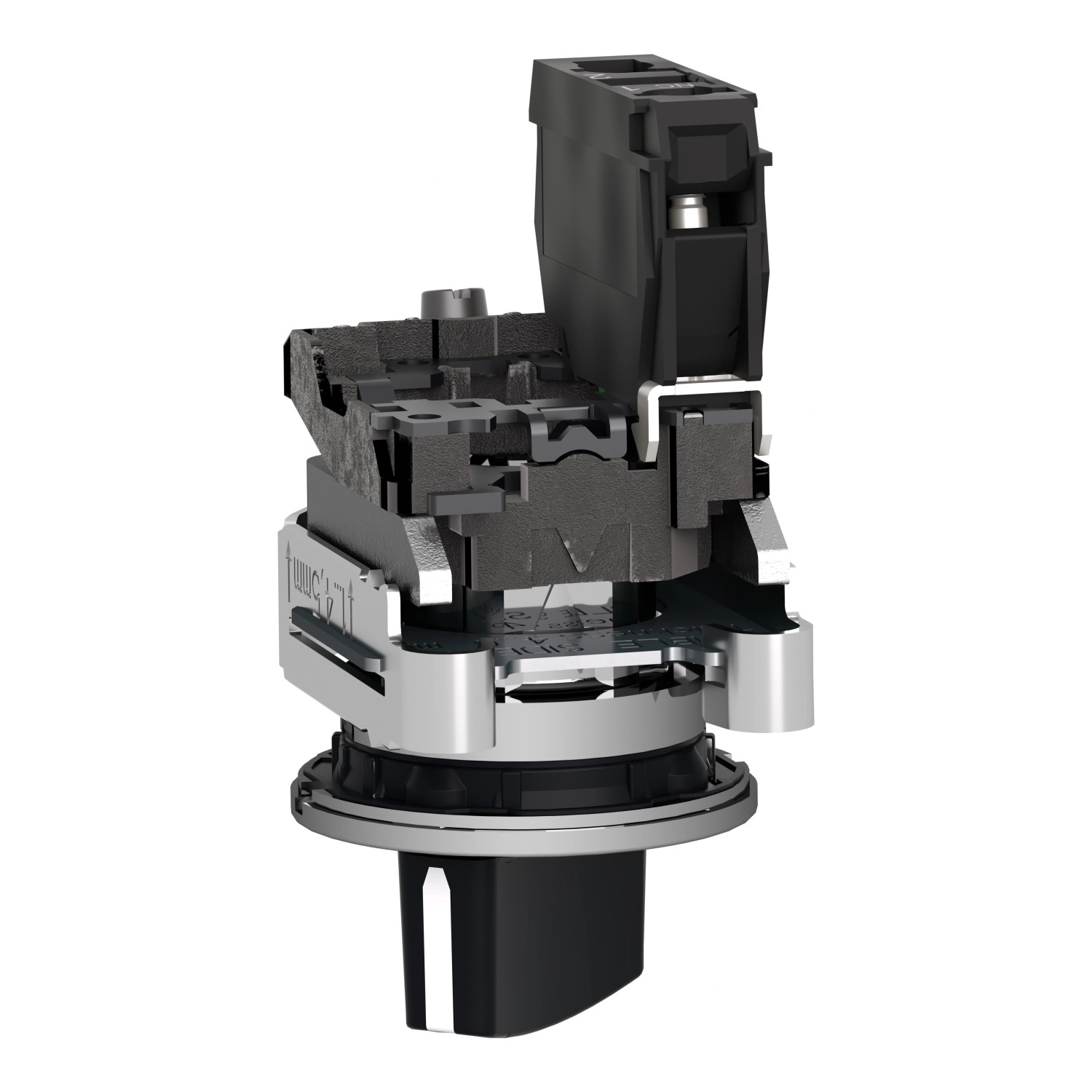

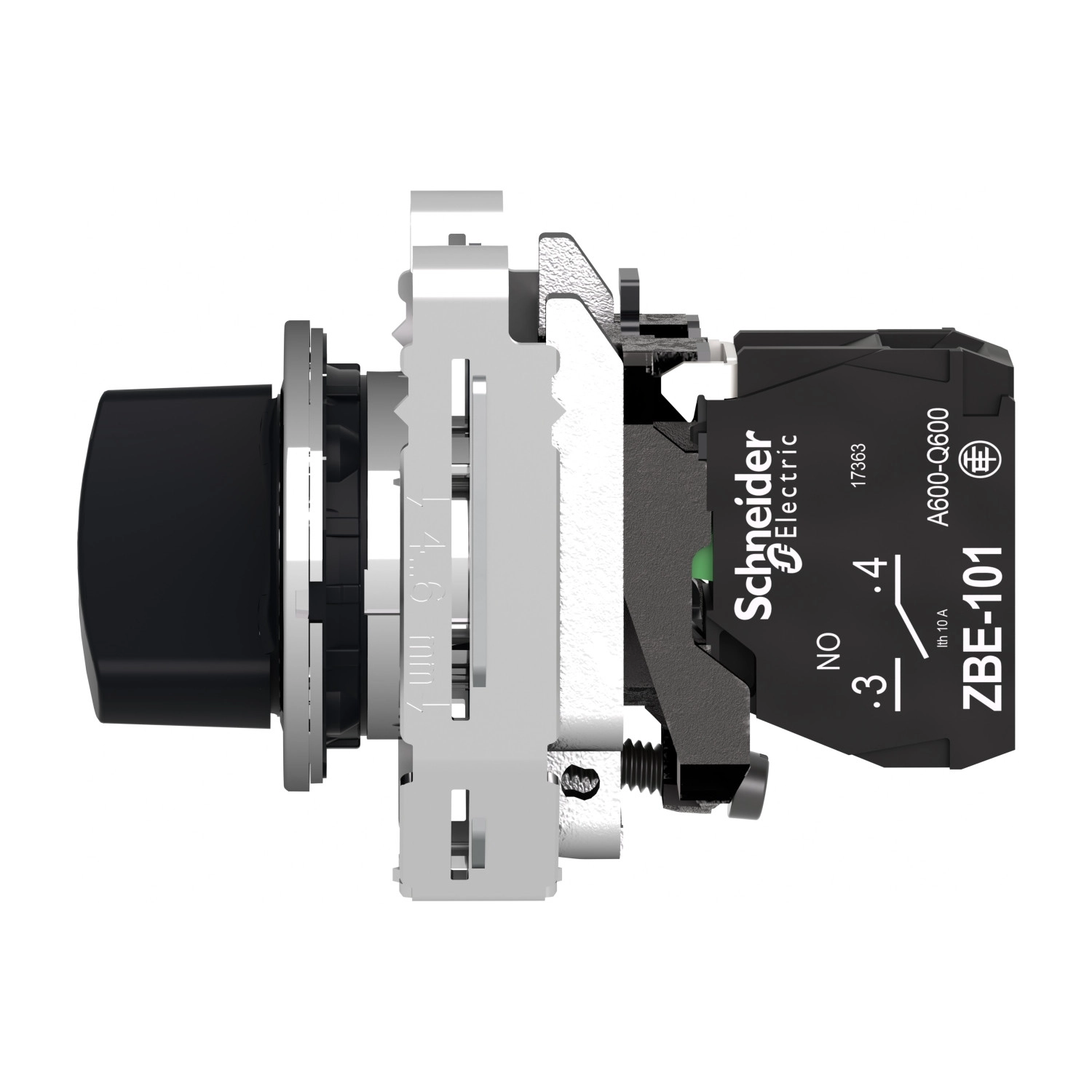

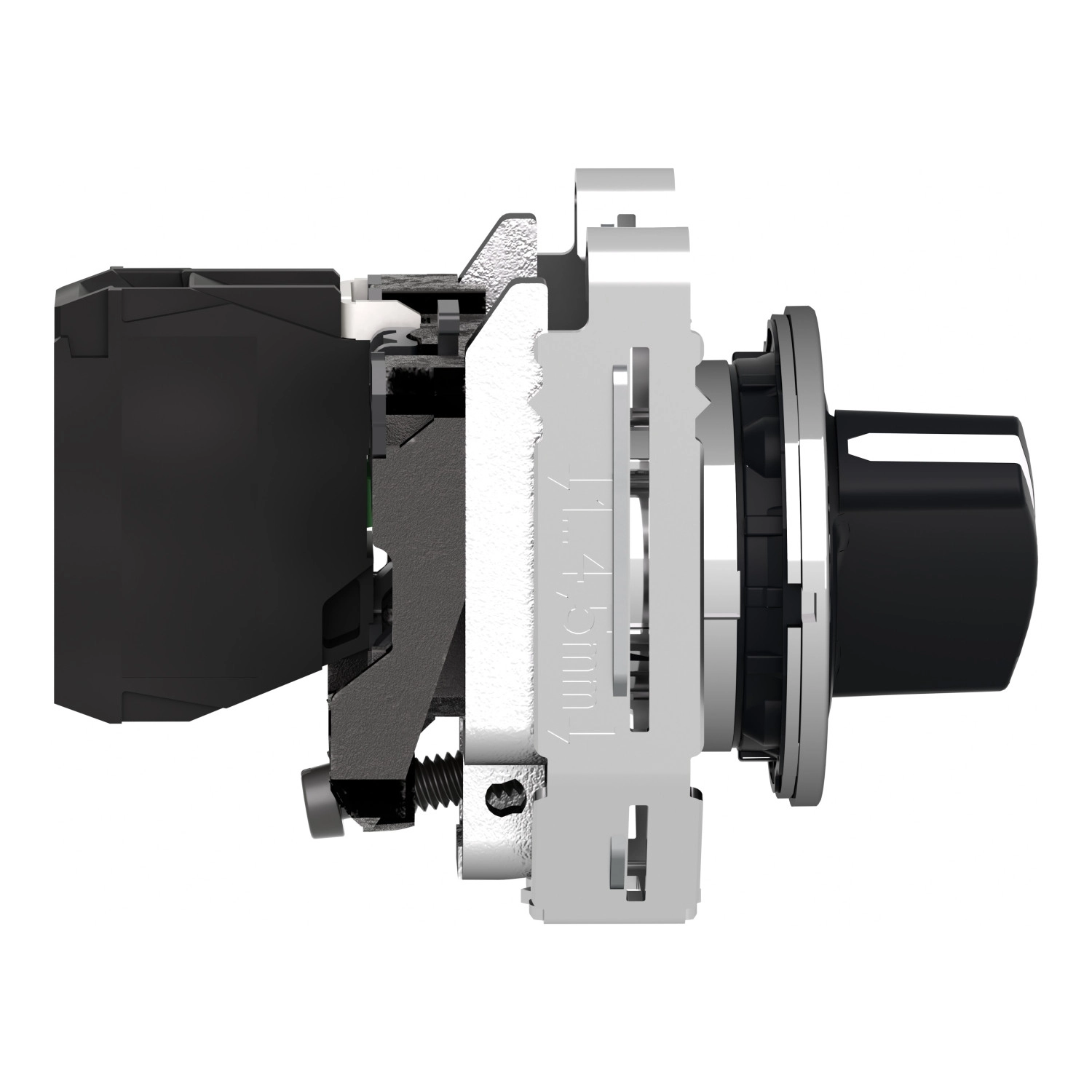

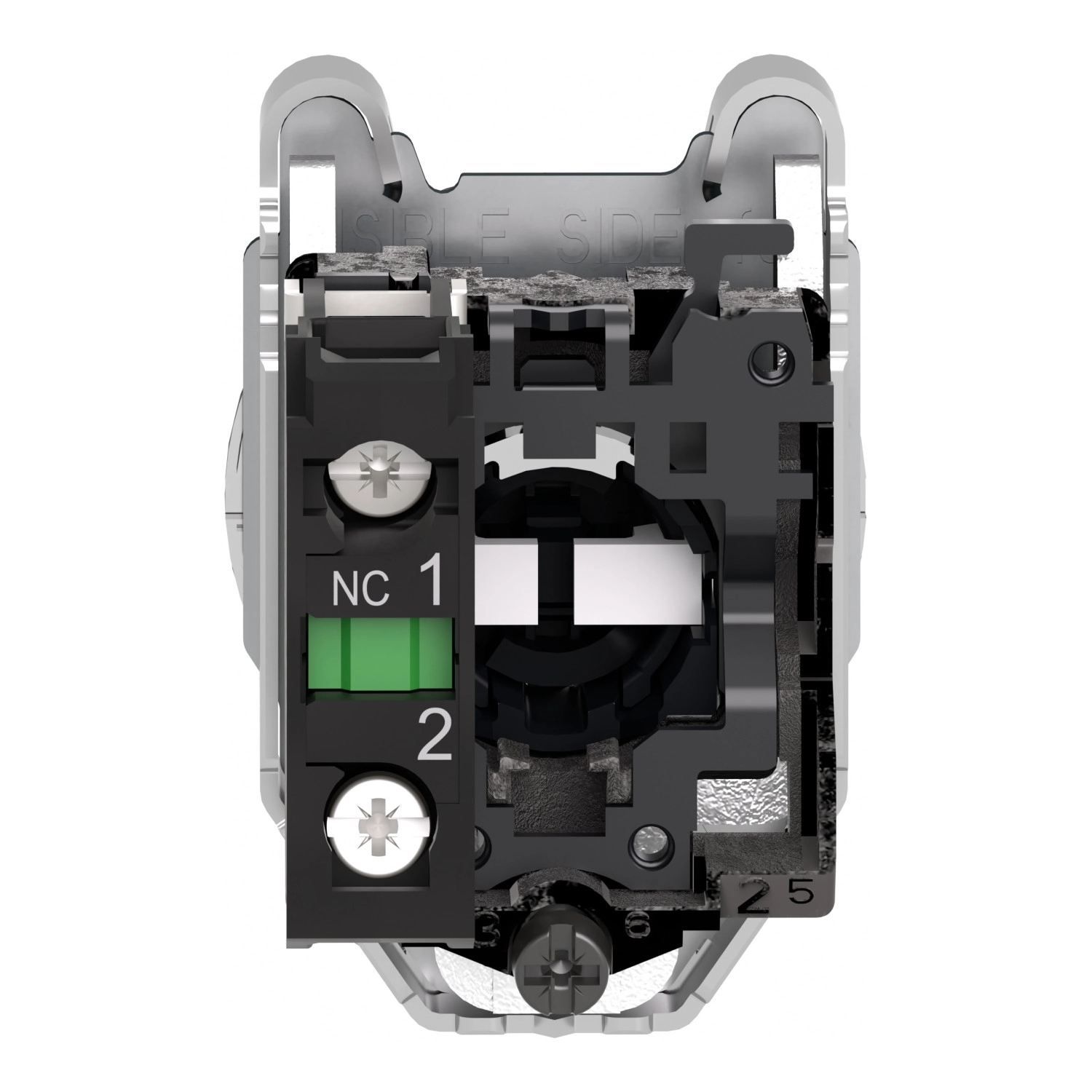

A Schneider Electric Harmony XB4 sorozatból származó XB4FD41 választókapcsoló egy kiváló minőségű, panelbe süllyesztett kapcsolóelem, amely ipari környezetben történő használatra terveztek. Ez a fekete, standard fogantyúval ellátott 30 mm-es választókapcsoló két pozíciós kialakítással és jobb-bal irányú rugós visszatéréssel rendelkezik, amely praktikus és megbízható működést biztosít különböző automatizálási és vezérlési alkalmazásokban.
A termék kiemelkedően strapabíró kivitelben készült, krómbevonatú fém keret és zamak rögzítőgyűrű kombinációjával, amely hosszú élettartamot garantál még a legigényesebb ipari környezetben is. A beépítéshez 30,5 mm átmérőjű furatot kell készíteni, és a rögzítés csavarokkal történik. A kapcsoló beépített-süllyesztett fejkialakítással és kerek jelzőegységgel rendelkezik, valamint egy darab NO (alaphelyzetben nyitott) érintkezőt tartalmaz. Az érintkező anyaga ezüstötvözet (Ag/Ni), ami kiváló elektromos vezetőképességet és tartósságot biztosít.
A termék műszaki paramétereit tekintve 47 mm magassággal, 36,6 mm szélességgel és 70 mm mélységgel rendelkezik. A névleges szigetelési feszültség 600 V (3-as szennyezettségi fok mellett), a névleges lökőfeszültség-állóság pedig 6 kV, az IEC 60947-1 szabványnak megfelelően. A névleges üzemi áram értéke AC-15 üzemmódban 3A (240 V-nál) és 6A (120 V-nál), míg DC-13 üzemmódban 0,1A (600 V-nál), 0,27A (250 V-nál) és 0,55A (125 V-nál). A konvencionális termikus áram értéke 10A, rövidzárlat elleni védelemként pedig 10A-es gG típusú olvadóbiztosíték szükséges. Az elektromos élettartam kiemelkedően magas, akár 1.000.000 ciklus különböző terhelési körülmények között, ahogy azt az EN 60947-5-1 C függelékének megfelelő vizsgálatok igazolják. A mechanikai élettartam szintén 1.000.000 kapcsolási ciklus, amely a hosszú távú, megbízható működést biztosítja.
A választókapcsoló nagyfokú védettséggel rendelkezik: IP66, IP67, IP69 és IP69K minősítéssel az IEC 60529, valamint Type 13, 12, 4 és 4X védelemmel az UL 50 E szerint. A csatlakozás csavaros kapcsokkal történik, amely lehetővé teszi legfeljebb 2 × 1,5 mm² keresztmetszetű vezeték bekötését kábelvéggel, vagy legalább 1 × 0,22 mm² vezeték bekötését kábelvég nélkül. A készülék kiemelkedő rezgés- és ütésállósággal rendelkezik, képes ellenállni akár 5 gn rezgésnek (10-500 Hz tartományban) és 30 gn ütésnek (18 ms félszinusz hullám gyorsulás során). A termék -40°C és +70°C közötti környezeti hőmérsékleti tartományban használható, ami rendkívül széles működési tartományt biztosít. A XB4FD41 választókapcsoló számos nemzetközi szabványnak felel meg, beleértve az IEC, CSA, UL és JIS előírásokat, és rendelkezik a megfelelő tanúsítványokkal (UL, CSA, CCC, EAC). Ezek a jellemzők a Schneider Electric XB4FD41 választókapcsolót ideális választássá teszik ipari vezérlőpanelek, gépek és berendezések számára, ahol megbízható, tartós és biztonságos működésre van szükség.
Schneider Electric Harmony XB4 - XB4FD41 -panelbe süllyesztett komplett fém választókapcsoló, Ø30, 2 állású visszatérő, 1NO műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Választókapcsoló
Eszköz rövid neve: XB4F
Keret anyaga: Krómbevonatú fém
Rögzítőgyűrű anyaga: Zamak
Szerelési átmérő: 30,5 mm
Fejtípus: Beépített-süllyesztett
Jelzőegység fejének alakja: Kerek
Működtető típusa: Jobbról balra rugós visszatérítésű
Működtető profilja: Fekete standard fogantyú
Működtető pozíció információ: 2 pozíció 90°
Érintkezők típusa és összetétele: 1 NO
Érintkező működése: Lassú bontású
Csatlakozások
Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Méretek
Magasság: 47 mm
Szélesség: 36,6 mm
Mélység: 70 mm
Kapcsok leírása ISO n°1: (13-14)NO
Mechanikai jellemzők
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Eszköz szerelése: Beépített
Rögzítési központ: 40 x 50 mm (1...6 mm vastag panel)
Rögzítési mód: Csavarokkal
Forgatónyomaték érték: 0,14 N.m NO elektromos állapot változáskor
Mechanikai élettartam: 1000000 ciklus
Elektromos jellemzők
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja:
- Kereszthornyos, kompatibilis Philips 1-es csavarhúzóval
- Kereszthornyos, kompatibilis pozidriv 1-es csavarhúzóval
- Lapos, kompatibilis Ø 4 mm csavarhúzóval
- Lapos, kompatibilis Ø 5,5 mm csavarhúzóval
Érintkezők anyaga: Ezüstötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Hagyományos szabad levegőn mért termikus áram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram:
- 3 A 240 V, AC-15, A600 az IEC 60947-5-1 szerint
- 6 A 120 V, AC-15, A600 az IEC 60947-5-1 szerint
- 0,1 A 600 V, DC-13, Q600 az IEC 60947-5-1 szerint
- 0,27 A 250 V, DC-13, Q600 az IEC 60947-5-1 szerint
- 0,55 A 125 V, DC-13, Q600 az IEC 60947-5-1 szerint
- 1,2 A 600 V, AC-15, A600 az IEC 60947-5-1 szerint
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40...70 °C
Környezeti hőmérséklet működéshez: -40...70 °C
Túlfeszültség kategória: I osztály az IEC 60536 szerint
IP védettségi fokozat:
- IP66 az IEC 60529 szerint
- IP67 az IEC 60529 szerint
- IP69 az IEC 60529 szerint
- IP69K az ISO 20653 szerint
- Type 13 az UL 50 E szerint
- Type 12 az UL 50 E szerint
- Type 4 az UL 50 E szerint
- Type 4X az UL 50 E szerint
IK védettségi fokozat: IK04 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Terméktanúsítványok: UL, CSA, CCC, EAC
Rezgés- és ütésállóság
Rezgésállóság:
- 5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
- 2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
Ütésállóság:
- 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
- 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
- 25 gn (időtartam = 6 ms) tengelyenként 1000 ütés az IEC 60068-2-27 szerint
