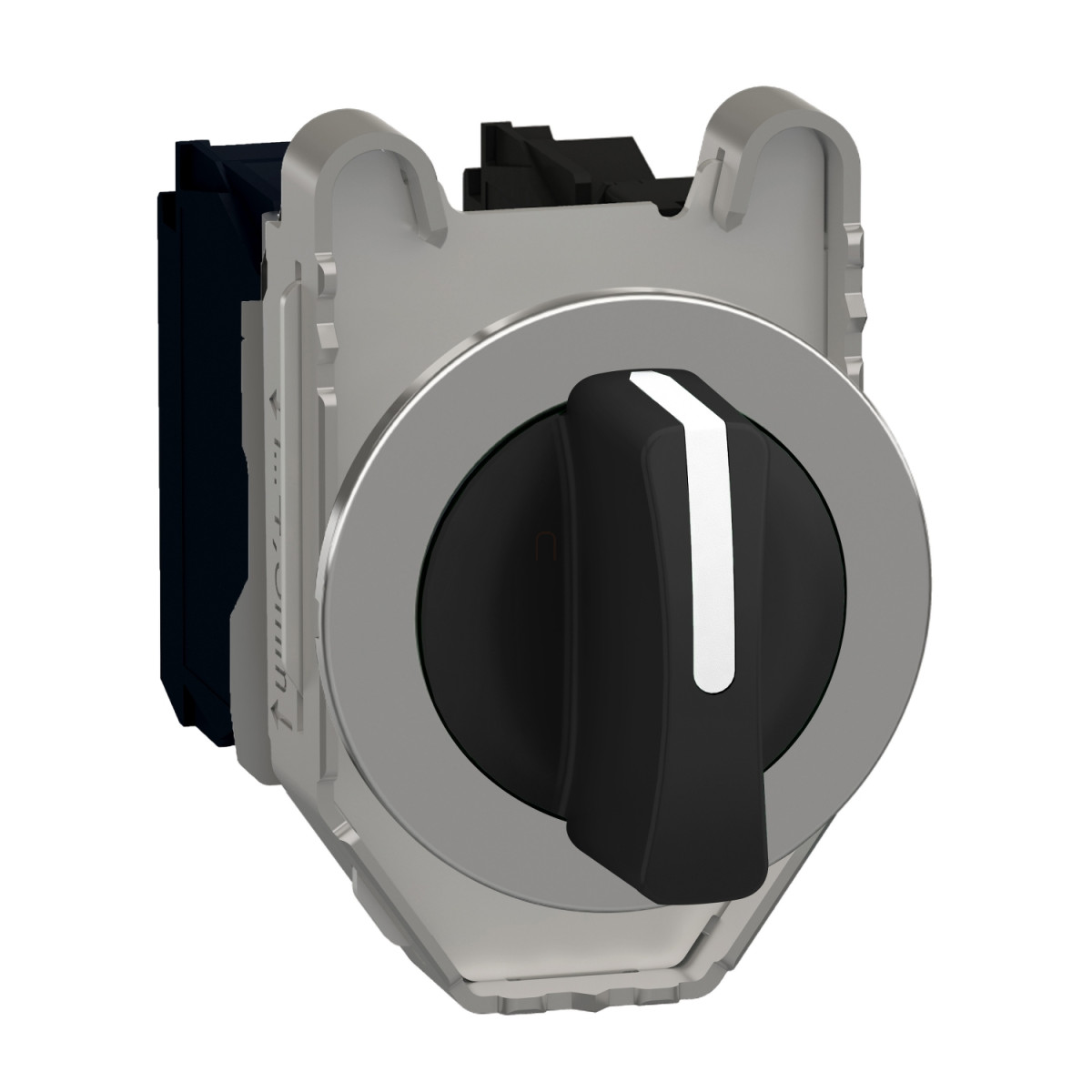

A Schneider Electric Harmony XB4 sorozatához tartozó XB4FD33 típusú választókapcsoló egy kiváló minőségű ipari kapcsolóeszköz, amely megbízható működést biztosít különböző vezérlési alkalmazásokban. Ez a panelbe süllyesztett, fém kivitelű kapcsoló a Harmony termékcsalád magas minőségét és tartósságát képviseli, amely világszerte elismert az automatizálási és villamos iparban.
Az XB4FD33 választókapcsoló 30 mm-es szabványos szerelési átmérővel rendelkezik, így könnyen beépíthető a legtöbb ipari vezérlőpanelbe. A kapcsoló 3 különböző pozícióba állítható (+/- 45°), és az állások stabilak maradnak (stay put funkció), biztosítva a megbízható üzemelést. A fekete standard fogantyú ergonomikus kialakítású, könnyű kezelhetőséget biztosít, míg a krómozott fém előlap és a Zamak anyagból készült rögzítőgyűrű hosszú élettartamot garantál. A kapcsoló két alaphelyzetben nyitott (2NO) érintkezővel rendelkezik, amelyek lassú nyitású működésűek, így ideális választás precíziós kapcsolási alkalmazásokhoz.
A műszaki adatokat tekintve, az XB4FD33 választókapcsoló kiemelkedő specifikációkkal büszkélkedhet. A kapcsoló 47 mm magas, 36,6 mm széles és 70 mm mély, ami kompakt méretezést jelent. A csatlakozásokat csavaros kapcsok biztosítják, amelyek képesek maximum 2 x 1,5 mm² keresztmetszetű vezeték fogadására kábelvéggel, vagy minimum 1 x 0,22 mm² vezeték fogadására kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően. A terminálokon az ISO n°1 szerinti jelölések (23-24)NO és (13-14)NO formában találhatók, ami megkönnyíti a bekötést. A kapcsoló beépített kivitelű, és 1-6 mm vastag panelre szerelhető, 40 x 50 mm-es rögzítési távolsággal, csavarokkal történő rögzítéssel. Az előírt meghúzási nyomaték 0,8-1,2 Nm az IEC 60947-1 szerint.
Az XB4FD33 választókapcsoló kimagasló elektromos jellemzőkkel rendelkezik. Névleges szigetelési feszültsége 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint, névleges lökőfeszültség-állósága pedig 6 kV. A konvencionális szabad levegőben mérhető termikus áram (Ith) 10 A az IEC 60947-5-1 szerint. A névleges üzemi áram (Ie) különböző terhelési kategóriákban változik: AC-15, A600 esetén 3 A 240 V-nál, 6 A 120 V-nál, 1,2 A 600 V-nál; DC-13, Q600 esetén 0,1 A 600 V-nál, 0,27 A 250 V-nál, 0,55 A 125 V-nál, mind az IEC 60947-5-1 szabványnak megfelelően. A rövidzárlati védelmet 10 A-es gG típusú olvadóbiztosító biztosítja az IEC 60947-5-1 szerint.
Schneider Electric Harmony XB4 - XB4FD33 -panelbe süllyesztett komplett fém választókapcsoló, Ø30, 3 állású, 2NO műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Termék vagy alkatrész típusa: Választókapcsoló
Eszköz rövid neve: XB4F
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Szerelési átmérő: 30,5 mm
Működési jellemzők
Működtető típusa: Helybenmaradó (stay put)
Működtető profilja: Fekete standard fogantyú
Működtető pozíció információ: 3 pozíció +/- 45°
Érintkezők típusa és összetétele: 2 NO
Érintkező működés: Lassú nyitás
Mechanikai élettartam: 1000000 ciklus
Fizikai jellemzők
Magasság: 47 mm
Szélesség: 36,6 mm
Mélység: 70 mm
Terminálok leírása ISO n°1: (23-24)NO, (13-14)NO
Eszköz szerelése: Beépített
Rögzítési középpont: 40 x 50 mm (1...6 mm vastag panelre)
Rögzítési mód: Csavarokkal
Elektromos jellemzők
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Konvencionális szabad levegőben mérhető termikus áram [Ith]: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram [Ie]: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Névleges üzemi áram [Ie]: 6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Névleges üzemi áram [Ie]: 0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
Elektromos élettartam: 1000000 ciklus
Környezeti jellemzők
Védettségi szint: IP66, IP67, IP69, IP69K
Védelmi kezelés: TH
Környezeti működési hőmérséklet: -40...70 °C
Környezeti tárolási hőmérséklet: -40...70 °C
IK védelmi szint: IK04 az IEC 50102 szerint
Vibrációállóság: 5 gn (f=10...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms), 50 gn (időtartam = 11 ms) és 25 gn (időtartam = 6 ms) tengelyenként 1000 ütés esetén az IEC 60068-2-27 szerint
Szabványok és tanúsítványok
Megfelel a következő szabványoknak: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Terméktanúsítványok: UL listed, CSA, CCC, EAC
