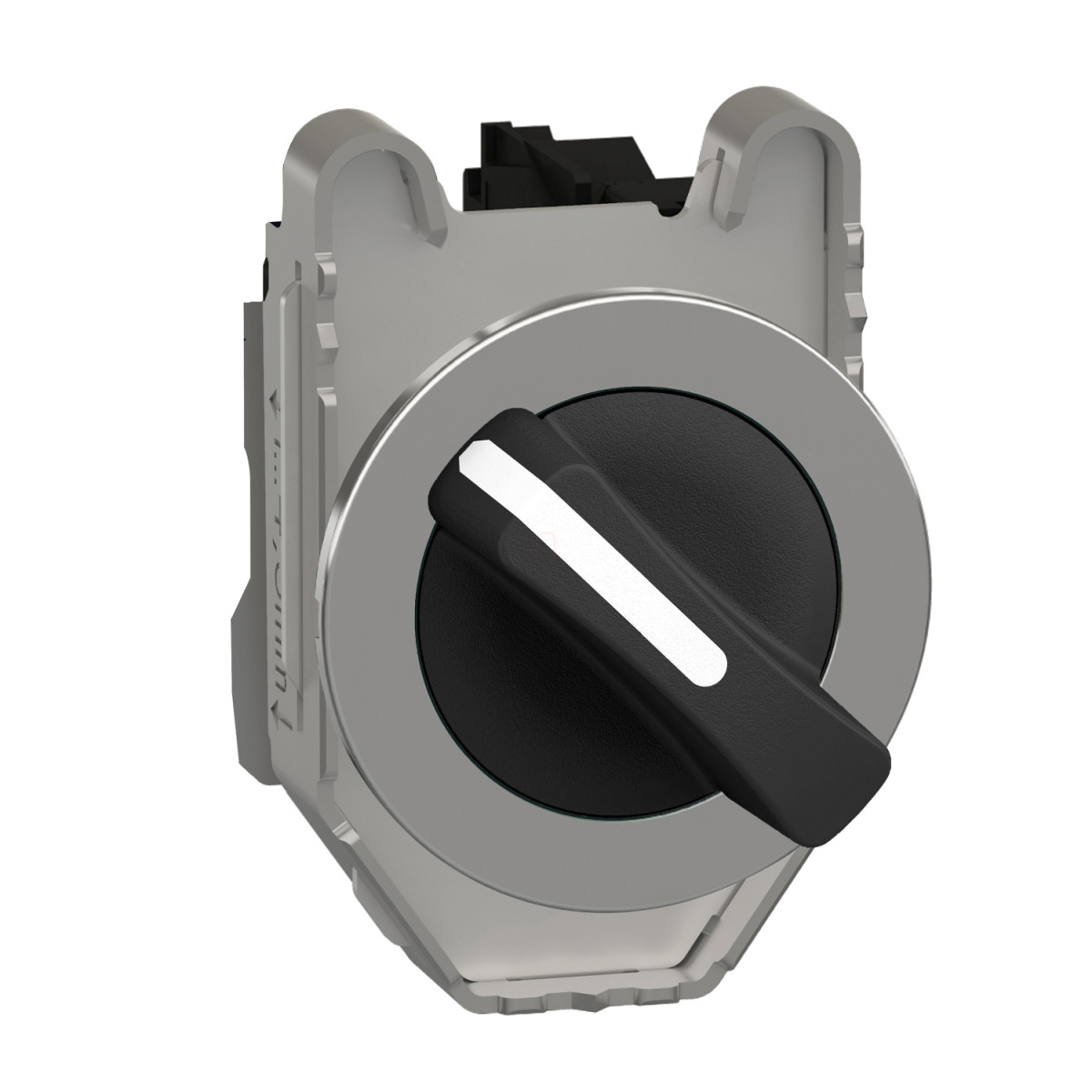

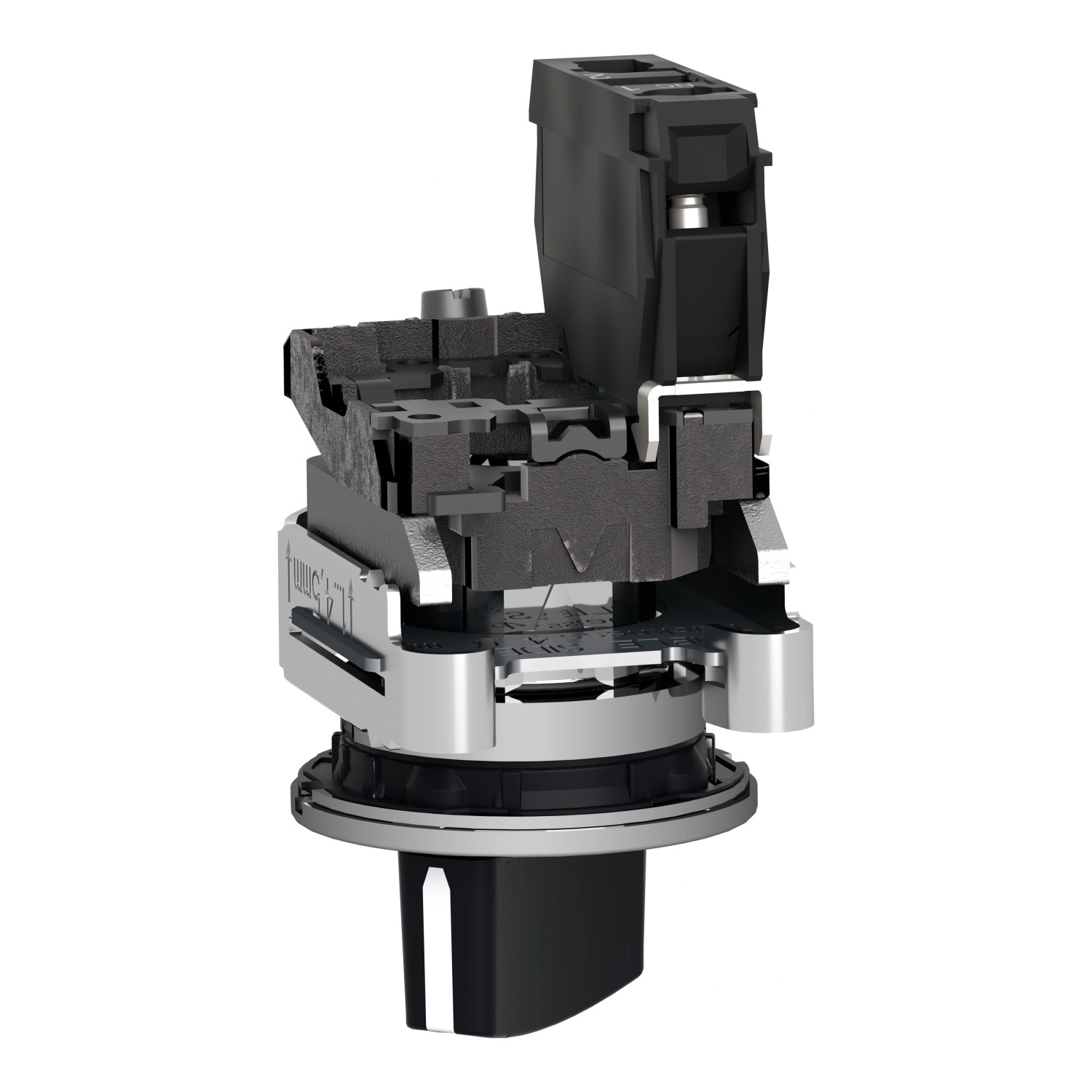

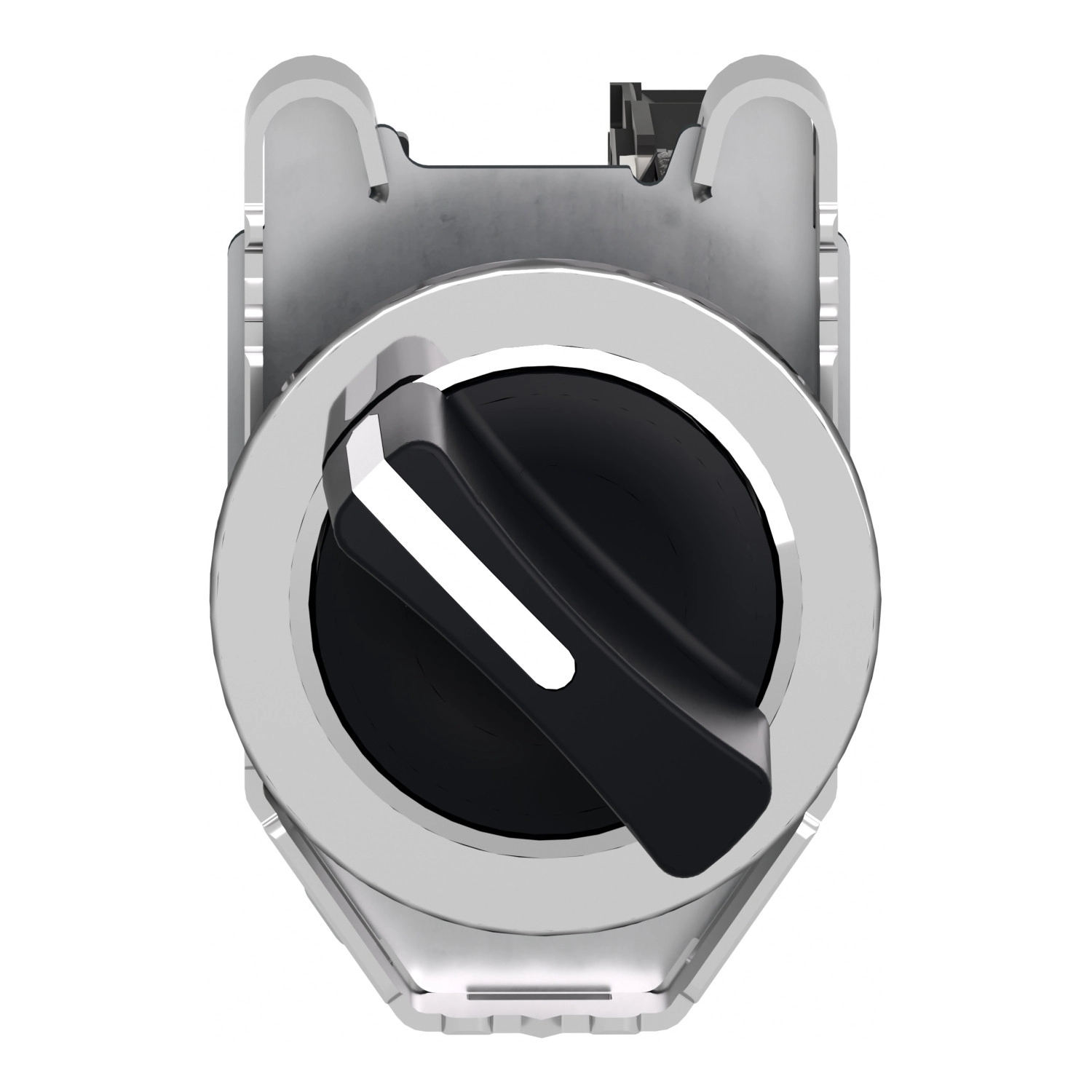

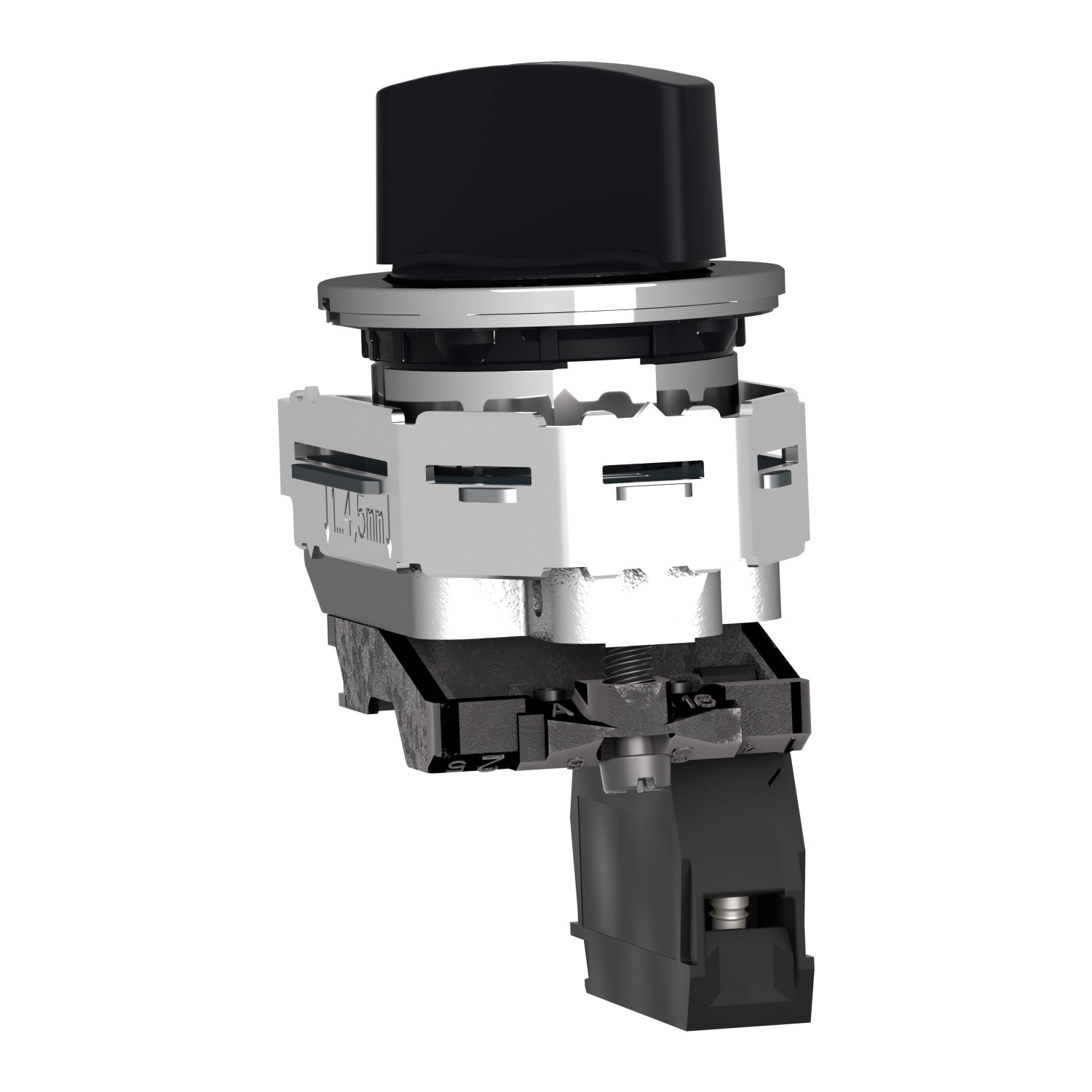

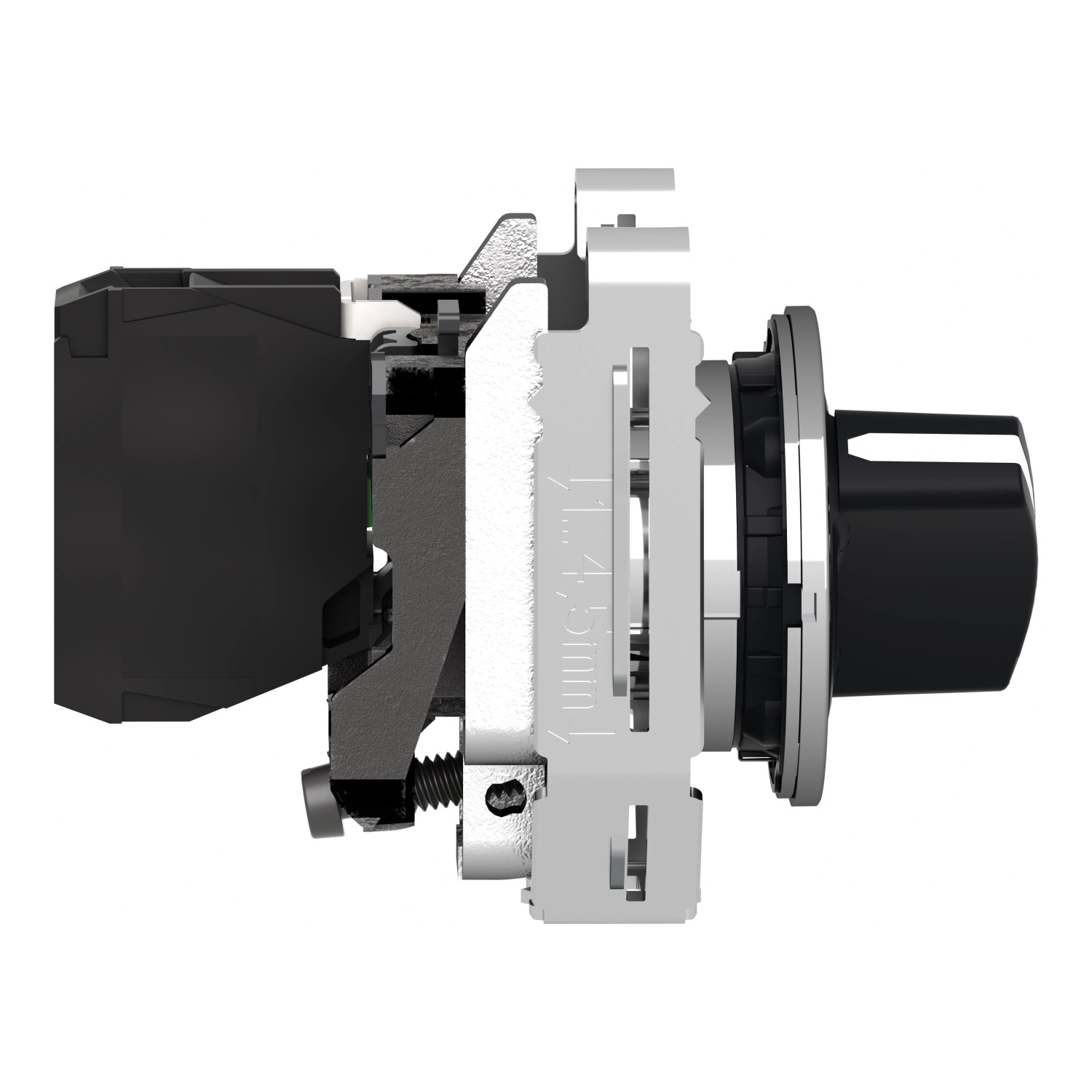

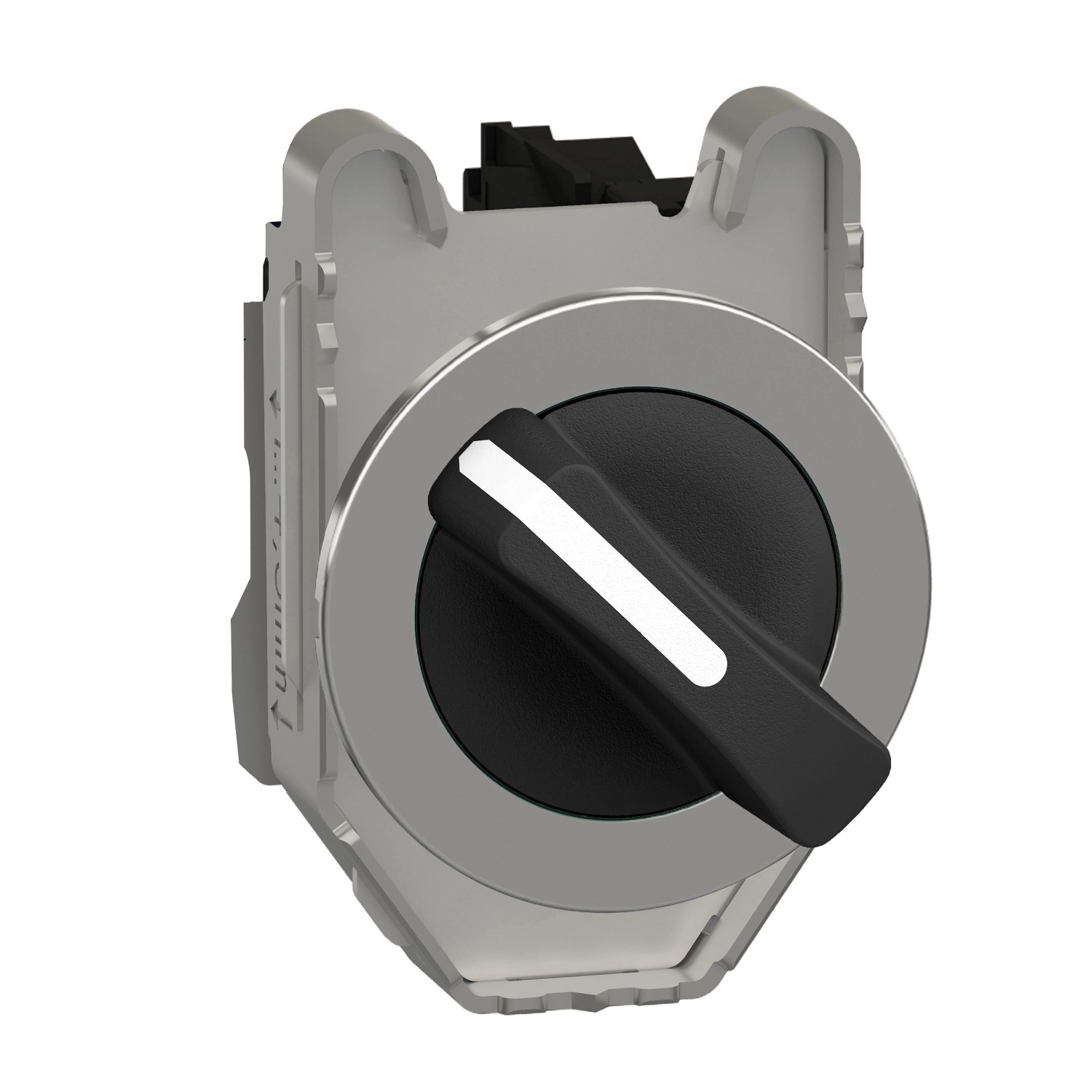

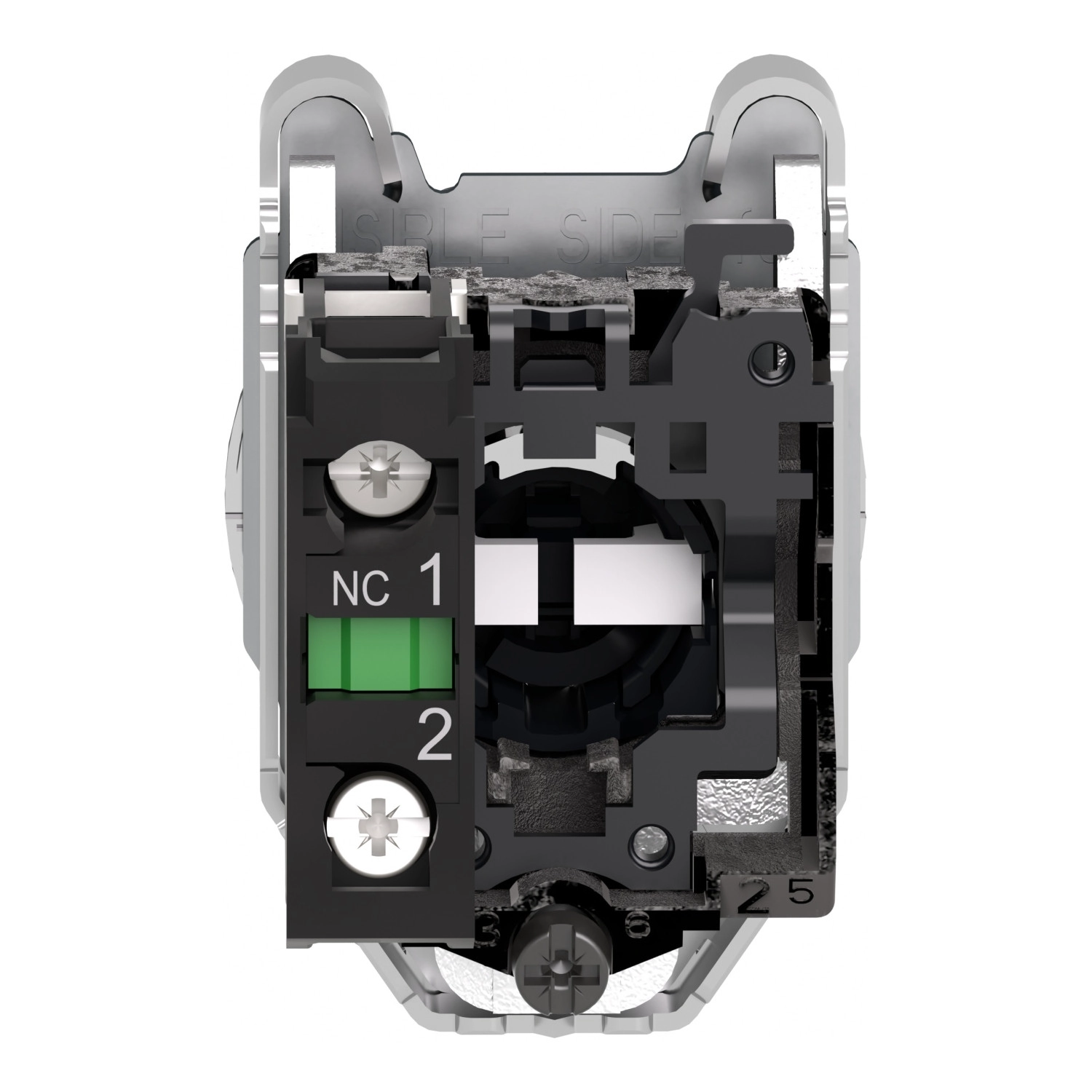

A Schneider Electric Harmony XB4 termékcsaládból származó XB4FD21 egy kiváló minőségű, panelbe süllyesztett választókapcsoló, amely 2 állású maradó pozícióval és 1NO érintkezővel rendelkezik. Ez a 30 mm átmérőjű, fekete, fém kivitelű kapcsoló ideális ipari környezetben történő alkalmazásokhoz, ahol a megbízhatóság és a tartósság alapvető követelmény.
A termék kiváló műszaki jellemzőkkel rendelkezik: krómbevonatú fém előlappal és Zamak anyagú rögzítőgyűrűvel készül, ami kimagasló strapabíróságot biztosít. A kapcsoló kezelőszerve fekete standard kivitelű, a kapcsolási szög 90°. A kapcsolóelem beépített síkba süllyesztett kerek fejjel rendelkezik, és maradó állapotú működésű. A csavaros kapocsterminálok lehetővé teszik maximum 2 x 1,5 mm² keresztmetszetű vezeték bekötését kábelvéggel, vagy minimum 1 x 0,22 mm² keresztmetszetű vezeték bekötését kábelvég nélkül az IEC 60947-1 szabványnak megfelelően.
A készülék műszaki paraméterei lenyűgözőek: 10 A hőáram, 600 V névleges szigetelési feszültség (3-as szennyezettségi fokozat), és 6 kV névleges lökőfeszültség-állóság az IEC 60947-1 szerint. A különböző üzemi áramok tartománya az alkalmazástól függően változik: AC-15 kategóriában 3 A 240 V-on, 6 A 120 V-on, és 1,2 A 600 V-on, míg DC-13 kategóriában 0,1 A 600 V-on, 0,27 A 250 V-on, és 0,55 A 125 V-on. A kapcsoló mechanikai élettartama lenyűgöző: 1.000.000 kapcsolási ciklus. Az elektromos élettartam is kiemelkedő, 1.000.000 ciklus különböző terhelési feltételek mellett. A kapcsoló érintkezői ezüst ötvözetből (Ag/Ni) készülnek, ami kiemelkedő vezetőképességet és tartósságot biztosít.
A XB4FD21 modell magas környezeti védettséggel rendelkezik: IP66, IP67, IP69, IP69K besorolással, valamint UL 50 E szerint Type 4, 4X, 12 és 13 védelemmel. Ez biztosítja, hogy a kapcsoló ellenálljon a magas nyomású mosásnak (7.000.000 Pa 55 °C-on), és megbízhatóan működjön -40°C és +70°C közötti hőmérsékleti tartományban. A termék továbbá ellenáll a rezgésnek (5 gn 10-500 Hz frekvenciatartományban) és a mechanikai ütésnek (akár 50 gn 11 ms időtartamú gyorsulás). A kapcsoló telepítése egyszerű, csavarokkal történik, a rögzítési központ 40 x 50 mm (1-6 mm vastagságú panelben). A meghúzási nyomaték 0,8-1,2 Nm az IEC 60947-1 szerint. A kapcsoló fej meghúzási nyomatéka 0,14 Nm.
Schneider Electric Harmony XB4 - XB4FD21 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Termék vagy alkatrész típusa: Választókapcsoló
Eszköz rövid neve: XB4F
Előlap anyaga: Krómbevonatú fém
Rögzítőgyűrű anyaga: Zamak
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített-süllyesztett
Jelzőegység fejének alakja: Kerek
Működtető típusa: Maradó állapotú
Működtető profilja: Fekete standard fogantyú
Működtető pozíció információ: 2 pozíció 90°
Kapcsolatok és csatlakozások

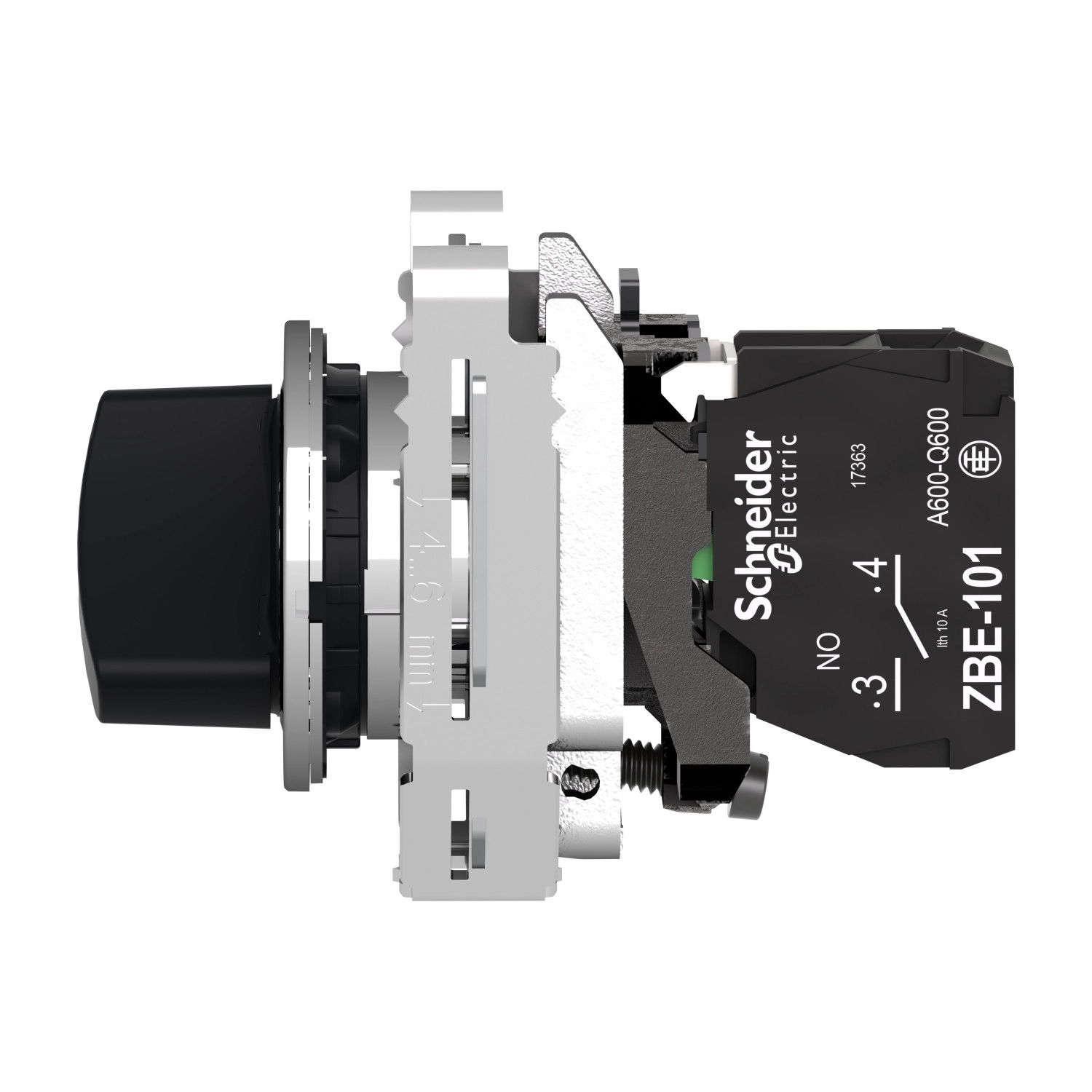

Érintkezők típusa és összetétele: 1 NO
Érintkező működése: Lassú nyitású
Csatlakozások - kapcsok: Csavaros szorítókapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros szorítókapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Kapcsok leírása ISO n°1: (13-14)NO
Mechanikai jellemzők
Magasság: 47 mm
Szélesség: 36,6 mm
Mélység: 70 mm
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Eszköz rögzítése: Beépített
Rögzítési központ: 40 x 50 mm (1...6 mm vastag panel)
Rögzítési mód: Csavarokkal
Csavar fej típusa: Kereszt kompatibilis Philips 1-es csavarhúzóval
Kereszt kompatibilis pozidriv 1-es csavarhúzóval
Hornyolt kompatibilis lapos Ø 4 mm csavarhúzóval
Hornyolt kompatibilis lapos Ø 5,5 mm csavarhúzóval
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Meghúzási nyomaték: 0,8...1,2 Nm az IEC 60947-1 szerint
Forgatónyomaték értéke: 0,14 Nm NO elektromos állapot változtatás
Mechanikai élettartam: 1000000 ciklus
Elektromos jellemzők
Rövidzárlat-védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
[Ith] konvencionális szabad levegőáramlás hőáram: 10 A az IEC 60947-5-1 szerint
[Ui] névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
[Uimp] névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
[Ie] névleges üzemi áram: 3 A 240 V-on, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-on, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-on, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-on, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-on, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-on, AC-15, A600 az IEC 60947-5-1 szerint
Elektromos élettartam: 1000000 ciklus, AC-15, 2 A 230 V-on
1000000 ciklus, AC-15, 3 A 120 V-on
1000000 ciklus, AC-15, 4 A 24 V-on
1000000 ciklus, DC-13, 0,2 A 110 V-on
1000000 ciklus, DC-13, 0,5 A 24 V-on
Környezeti jellemzők
Védő kezelés: TH
Környezeti üzemi hőmérséklet: -40...70 °C
Környezeti tárolási hőmérséklet: -40...70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
Type 13 az UL 50 E szerint
Type 12 az UL 50 E szerint
Type 4 az UL 50 E szerint
Type 4X az UL 50 E szerint
IK védettségi fokozat: IK04 az IEC 50102 szerint
Megfelelőség és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Termék tanúsítványok: UL listed, CSA, CCC, EAC
Mechanikai ellenállóképesség
Rezgésállóság: 5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
2 mm peak to peak (f= 2...10 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) 1000 ütés minden tengelyen az IEC 60068-2-27 szerint
