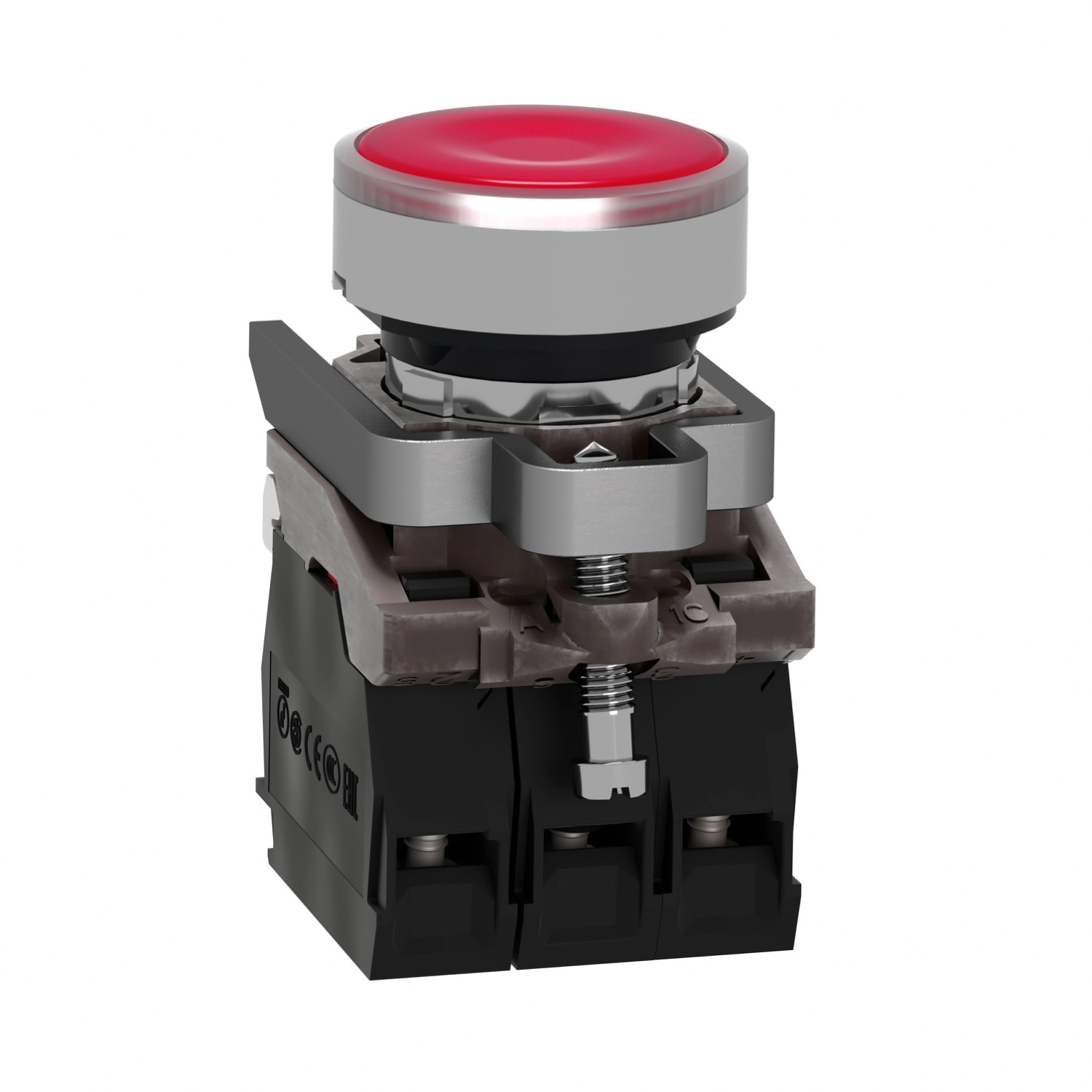

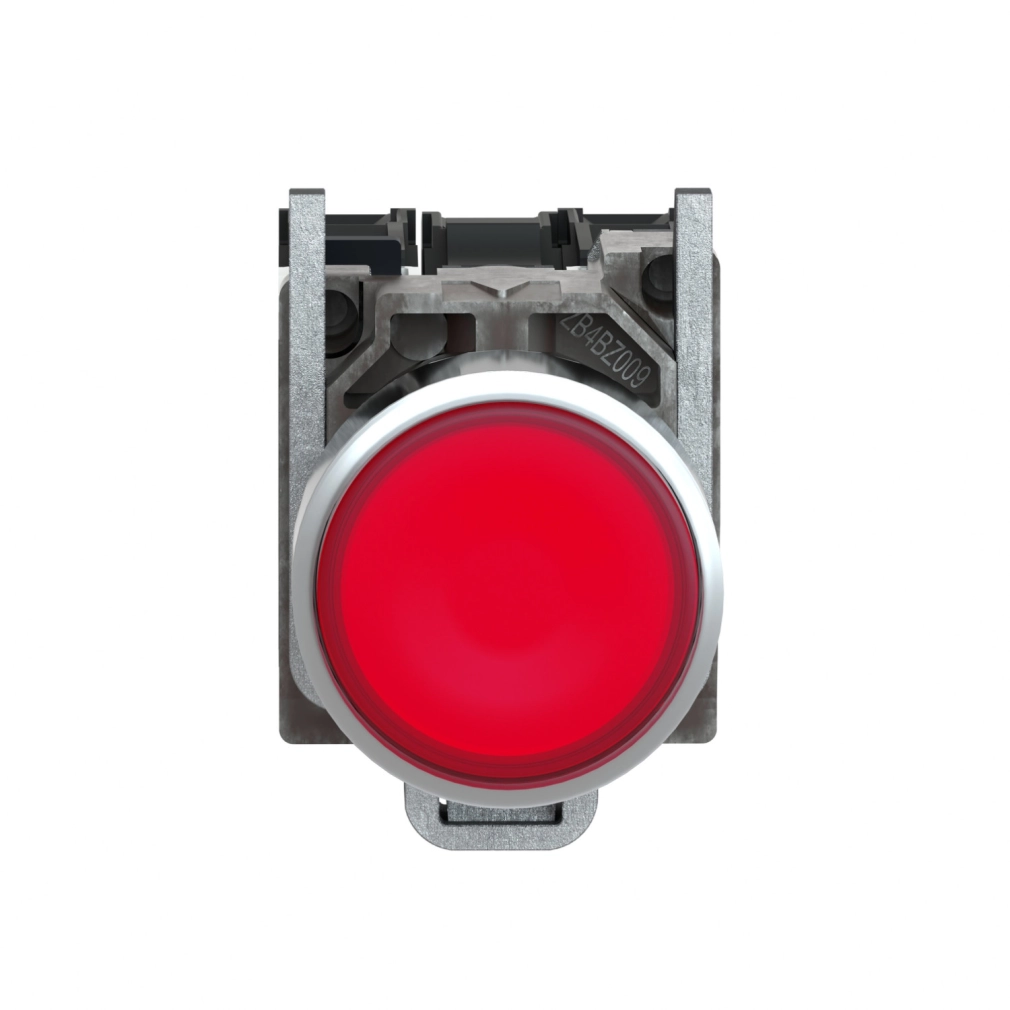

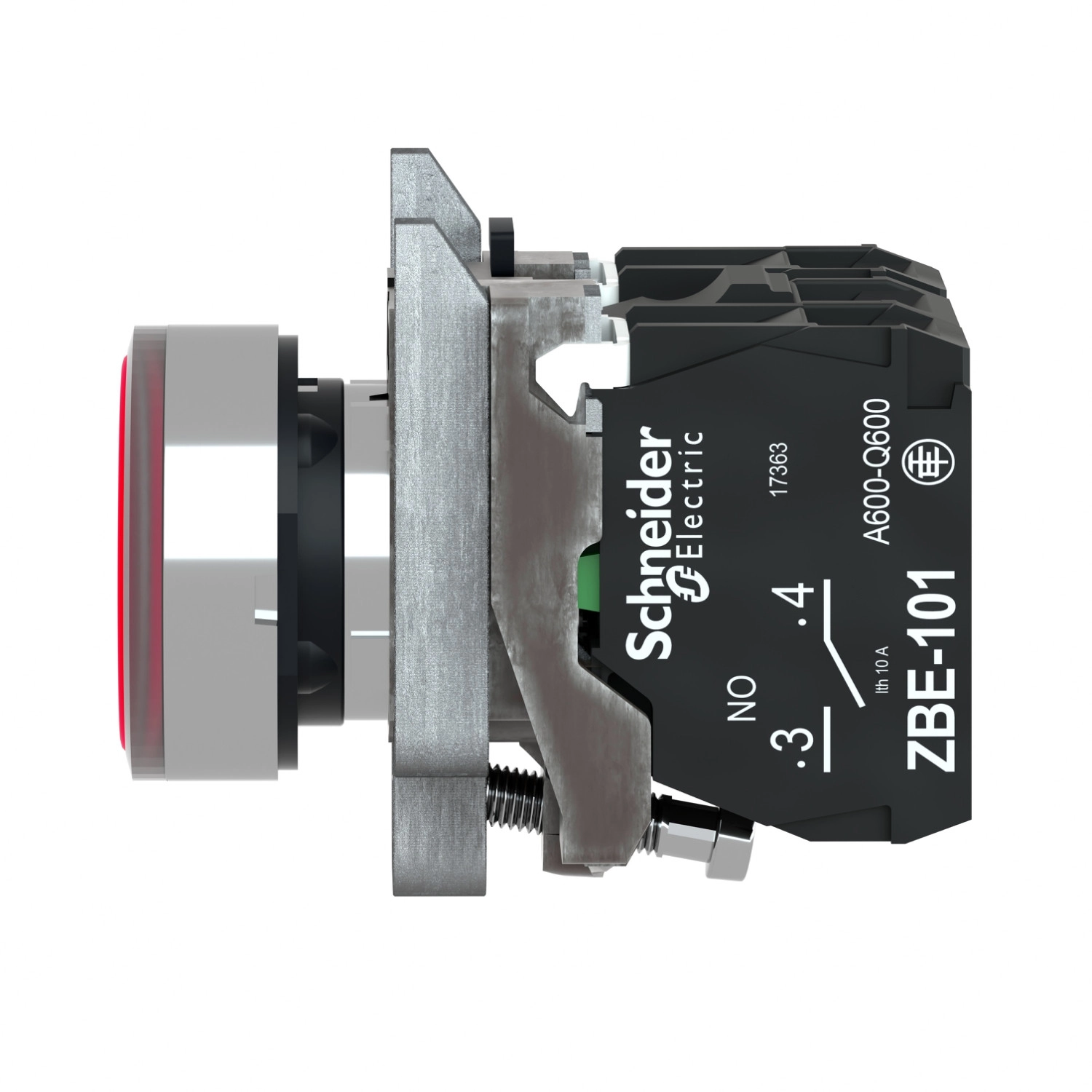

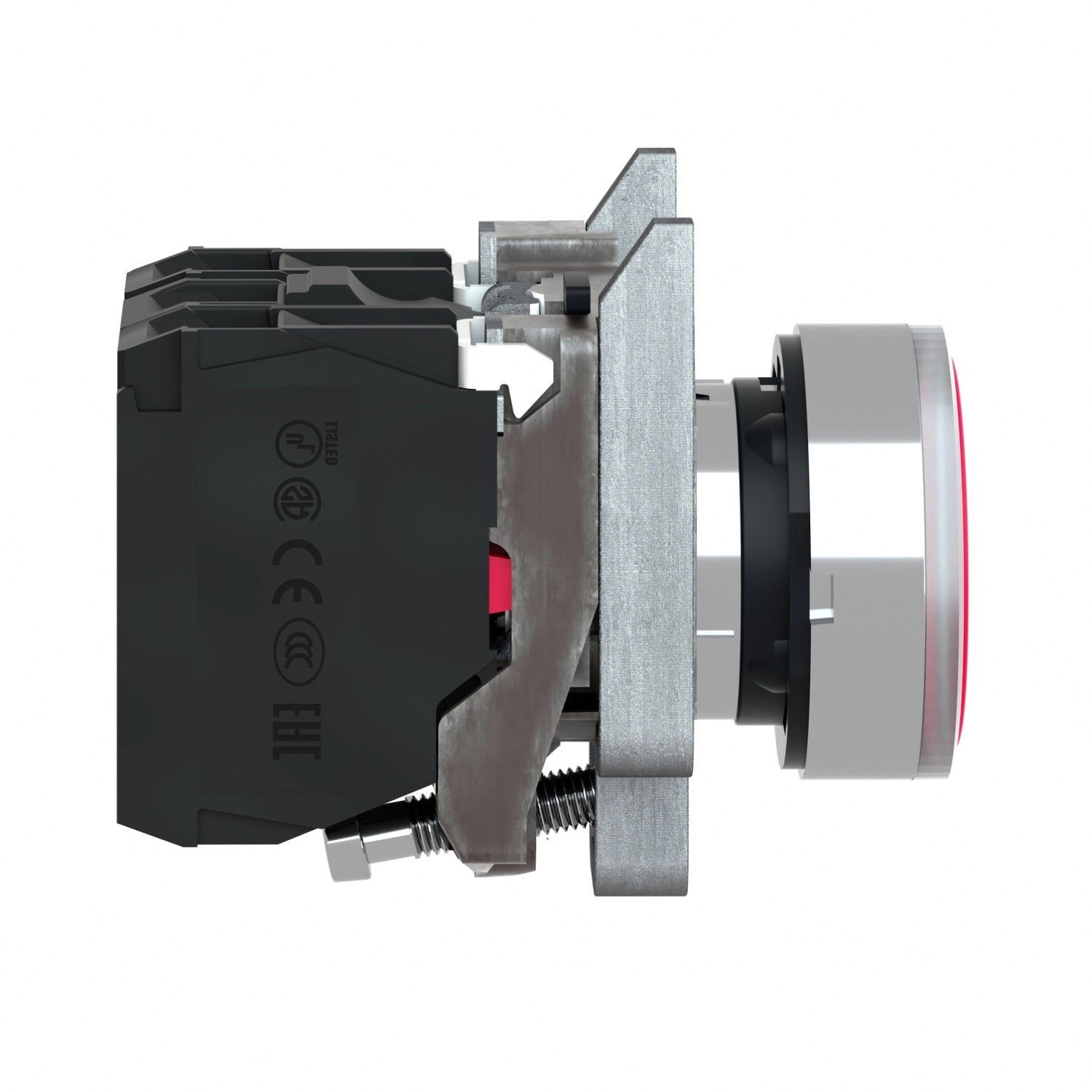

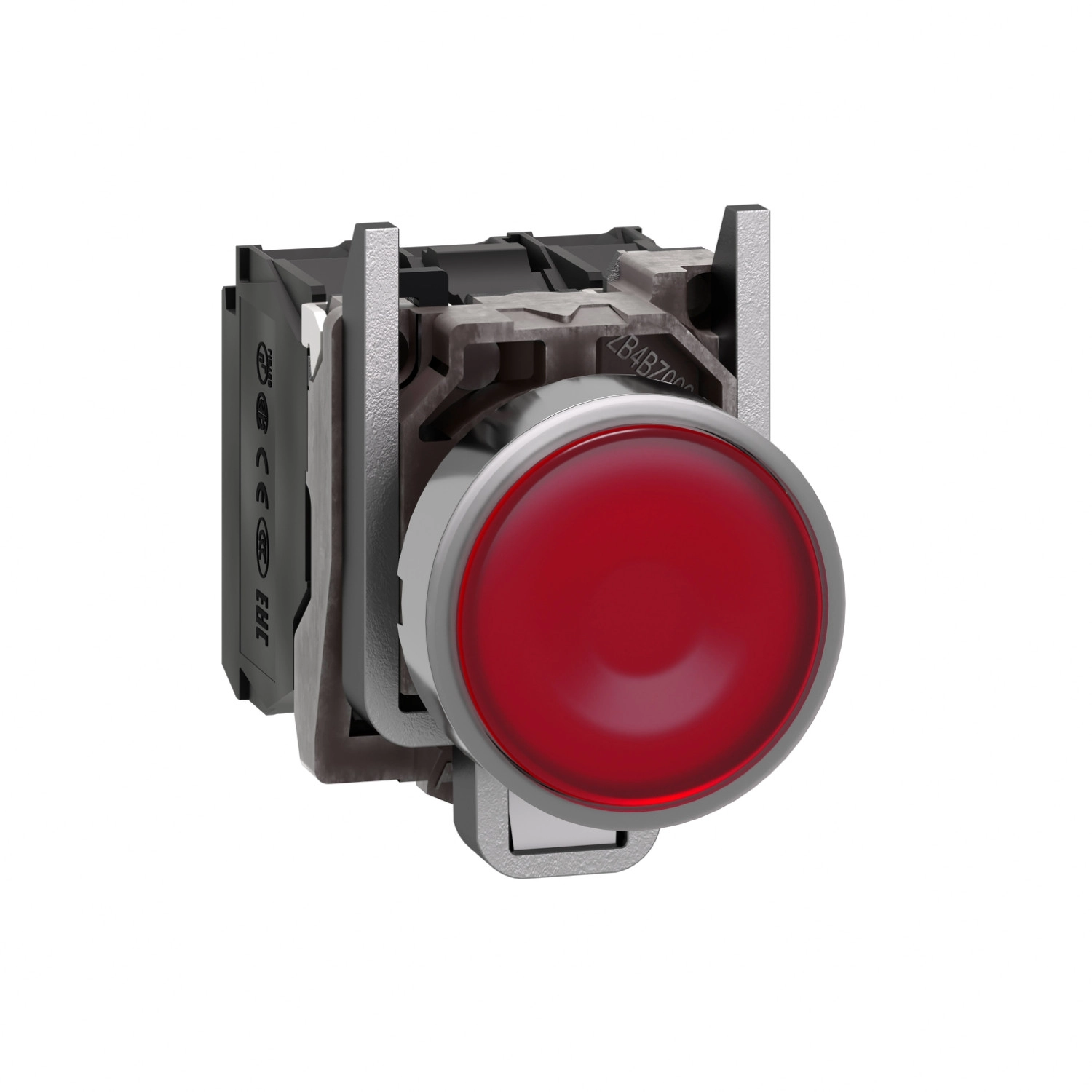

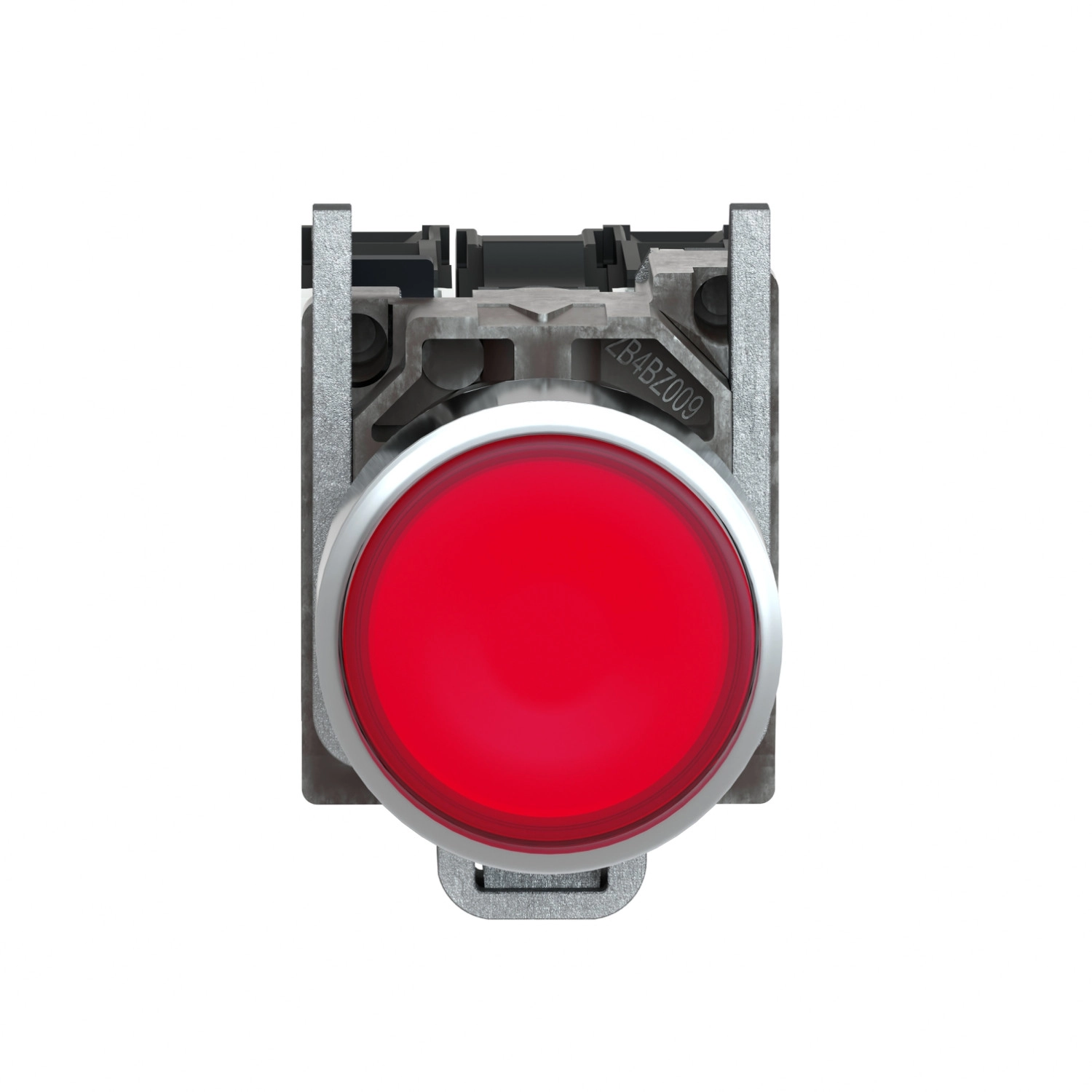

A Schneider Electric Harmony XB4 sorozatú XB4BW34B5 LED-es világító nyomógomb egy kiváló minőségű ipari kapcsolóelem, amely egyesíti a robusztus kialakítást a megbízható működéssel. Ez a piros színű, süllyesztett működtetőfejjel rendelkező nyomógomb ideális választás olyan ipari környezetekbe, ahol jól látható visszajelzésre van szükség a biztonságos üzemeltetéshez. Az XB4BW34B5 típusszámú termék univerzális 24V AC/DC LED-del van felszerelve, amely hosszú élettartamot biztosít.
A nyomógomb sima lencsével rendelkezik, és a Harmony XB4 fémsorozat részeként kiemelkedő minőségű anyagokból készült: krómbevonatú fém előlappal és Zamak rögzítőgyűrűvel. A termék szabványos, 22,5 mm-es átmérőjű furatba szerelhető, így kompatibilis a legtöbb ipari alkalmazással. Az eszköz 1 záró (NO) és 1 nyitó (NC) érintkezővel rendelkezik, amely rugós visszatérésű működést biztosít. A csavaros csatlakozókkal történő bekötés lehetővé teszi a kábelvégekkel vagy anélkül történő csatlakoztatást is, az IEC 60947-1 szabványnak megfelelően.
A termék műszaki paraméterei rendkívül meggyőzőek: 47 mm magasság, 30 mm szélesség és 57 mm mélység jellemzi a kompakt kialakítást. Az érintkezők ezüstötvözetből (Ag/Ni) készültek, és a nyomógomb 10000000 mechanikai működtetési ciklusra van tervezve. A termék magas szintű védelmi besorolással rendelkezik: IP66, IP67, IP69, IP69K fokozatú védelem biztosítja a por és nedvesség elleni védelmet, valamint a NEMA 13 és NEMA 4X besorolás is érvényes rá. Ezenkívül 7000000 Pa nyomású nagynyomású mosóval szemben is ellenálló 55°C-on, 0,1 m távolságból.
Az XB4BW34B5 nyomógomb villamos jellemzői is kiemelkedőek: 10A hagyományos szabad levegőben mérhető hőáram, 600V névleges szigetelési feszültség és 6 kV névleges lökőfeszültség-állóság jellemzi. A termék különböző üzemi áramokkal használható különféle terhelési kategóriákban (AC-15, DC-13), és 1000000 elektromos kapcsolási ciklusra tervezték. A termék -40°C és +70°C közötti környezeti hőmérsékleten üzemeltethető, és számos nemzetközi szabványnak megfelel, beleértve az IEC 60947 sorozatot, az UL 508-at és a CSA C22.2 No 14-et. A nyomógomb több nemzetközi tanúsítvánnyal rendelkezik, köztük CSA, LROS, BV, UL és DNV minősítésekkel, ami biztosítja a globális felhasználhatóságot különböző ipari alkalmazásokban.
Schneider Electric Harmony XB4 - XB4BW34B5 műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Termék típus: Világító nyomógomb
Eszköz rövid neve: XB4
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Szerelési átmérő: 22,5 mm
Fej típusa: Standard
Jelzőegység fej alakja: Kerek
Működtető típusa: rugós visszatérésű
Működtető profilja: Piros süllyesztett
Működtető további információ: Sima lencsével
Elektromos jellemzők

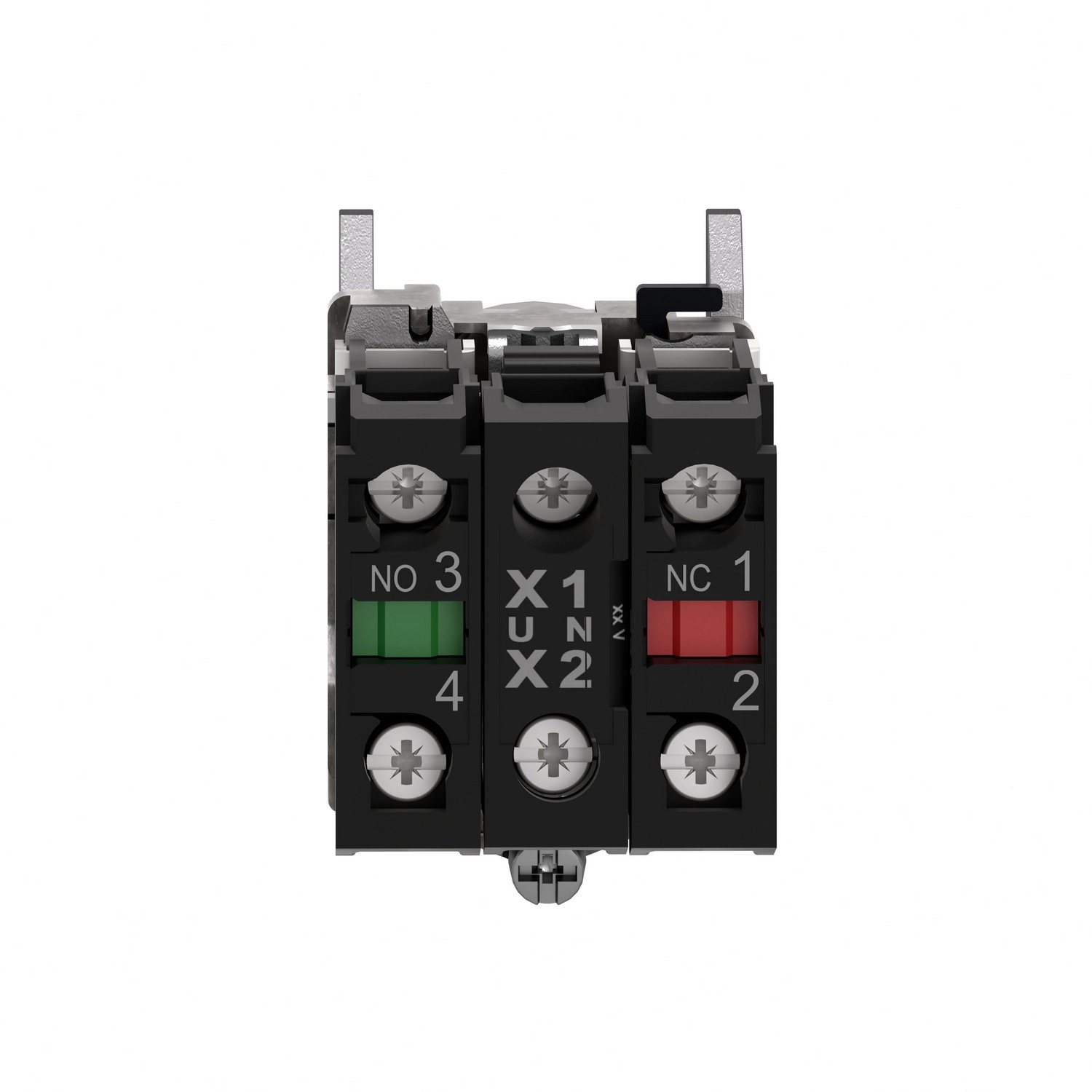

Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működés: Lassú megszakítás
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Fényforrás: Univerzális LED
Izzó foglalat: Integrált LED
Névleges tápfeszültség: 24 V AC/DC, 50/60 Hz
Névleges szigetelési feszültség: 600 V (szennyezettségi fokozat 3) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V-on, AC-15, A600 az IEC 60947-5-1 szerint
Elektromos tartósság: 1000000 ciklus, AC-15, 2 A 230 V-on, működési sebesség <3600 ciklus/óra
Áramfelvétel: 18 mA
Élettartam: 100000 óra névleges feszültségen és 25 °C-on
Mechanikai jellemzők
Működési út: 1,5 mm (NC elektromos állapotváltozás), 2,6 mm (NO elektromos állapotváltozás), 4,3 mm (teljes út)
Működtetési erő: 3,5 N NC elektromos állapotváltozás, 3,8 N
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Védelmi jellemzők
IP védettségi fokozat: IP66, IP67, IP69, IP69K az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Méretek
Magasság: 47 mm
Szélesség: 30 mm
Mélység: 57 mm
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-5, UL 508, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, JIS C8201-1
Terméktanúsítványok: CSA, LROS (Lloyds register of shipping), BV, UL listázott, DNV
