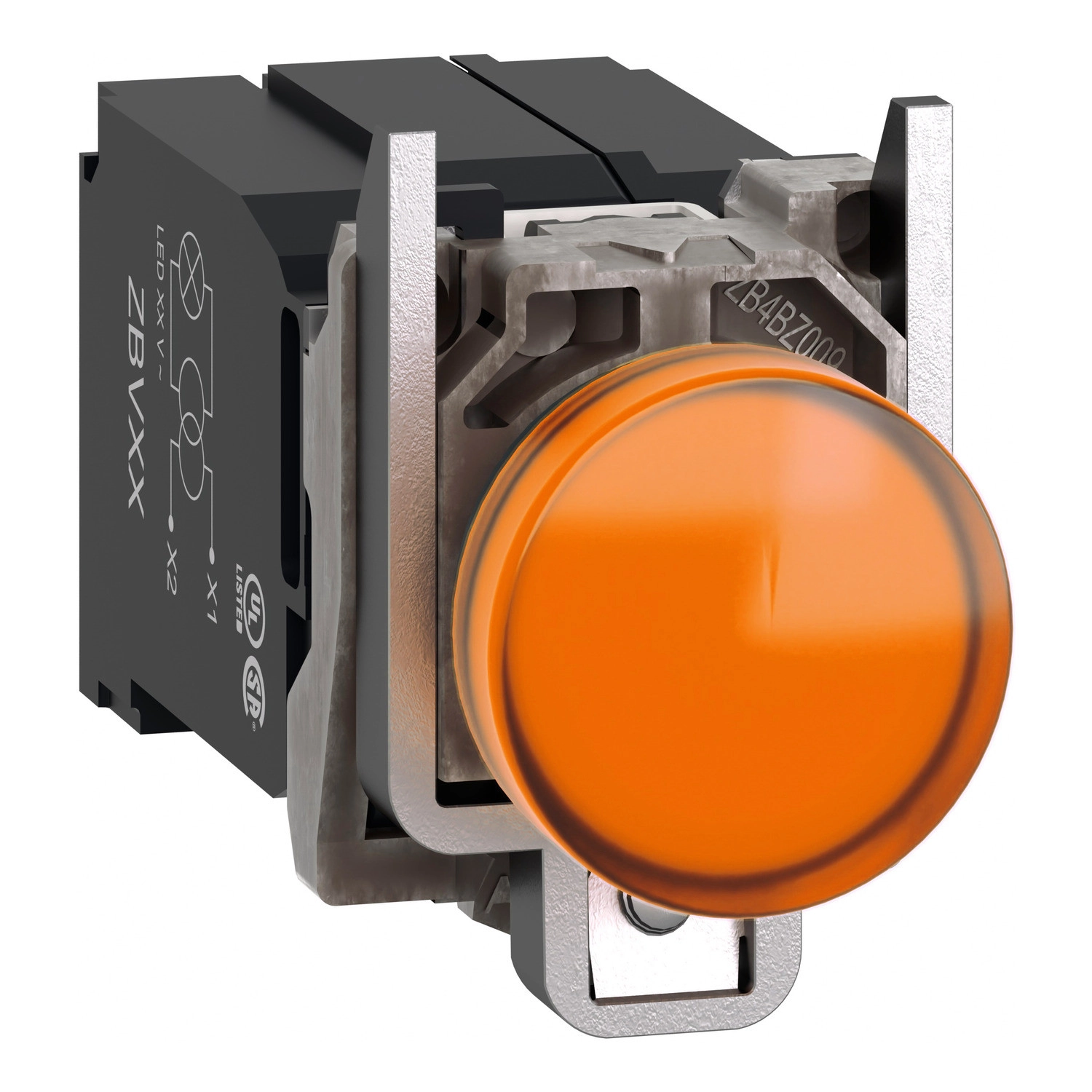

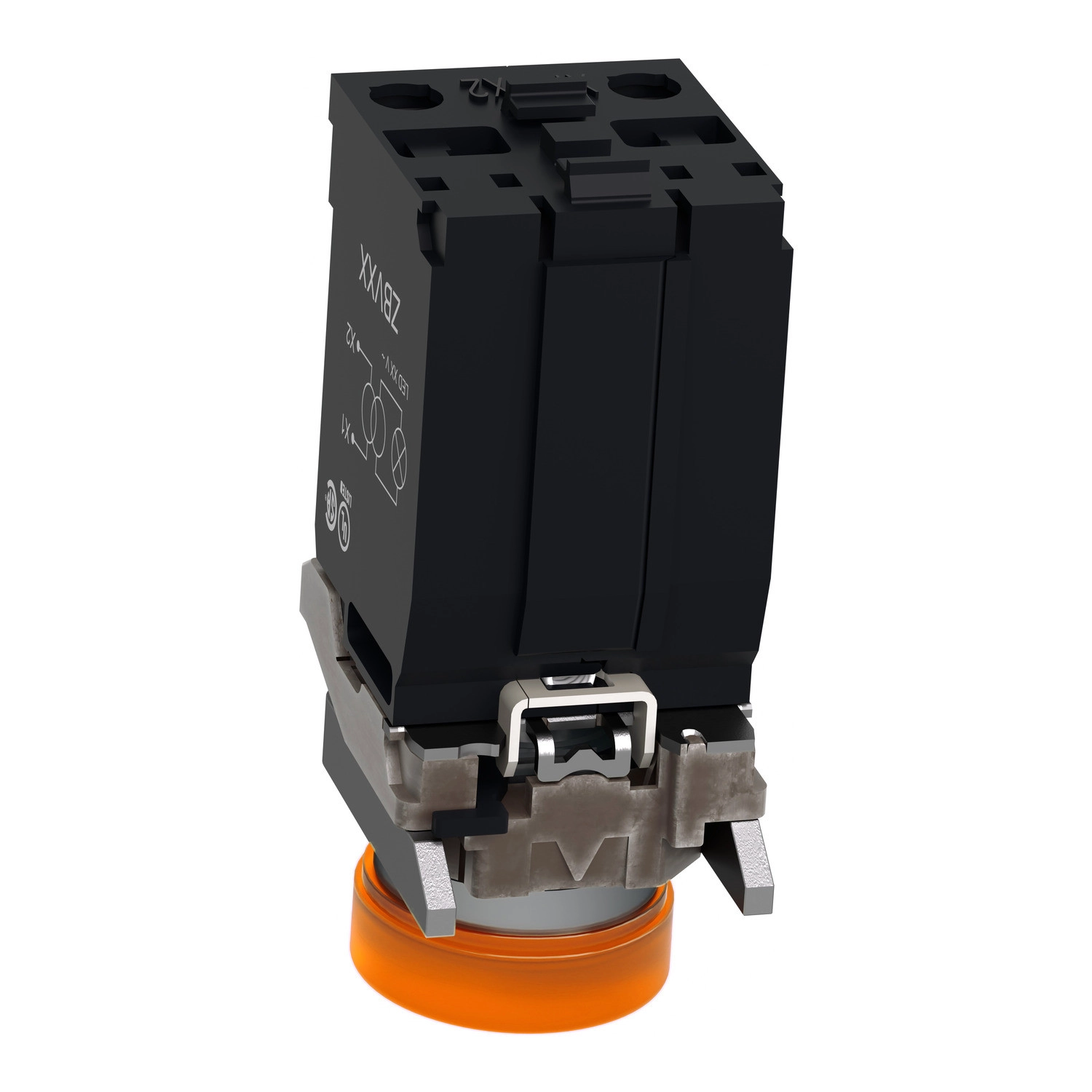

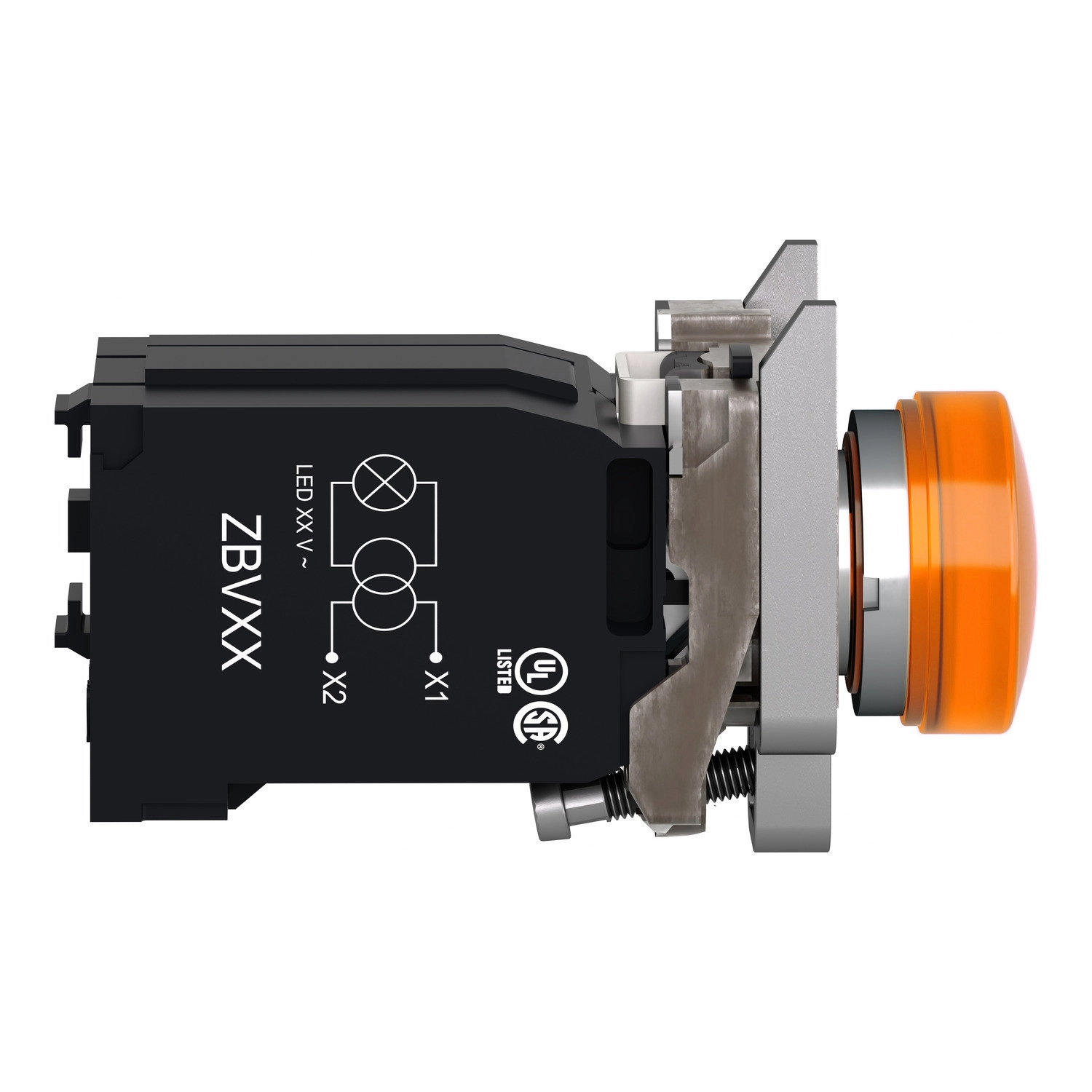

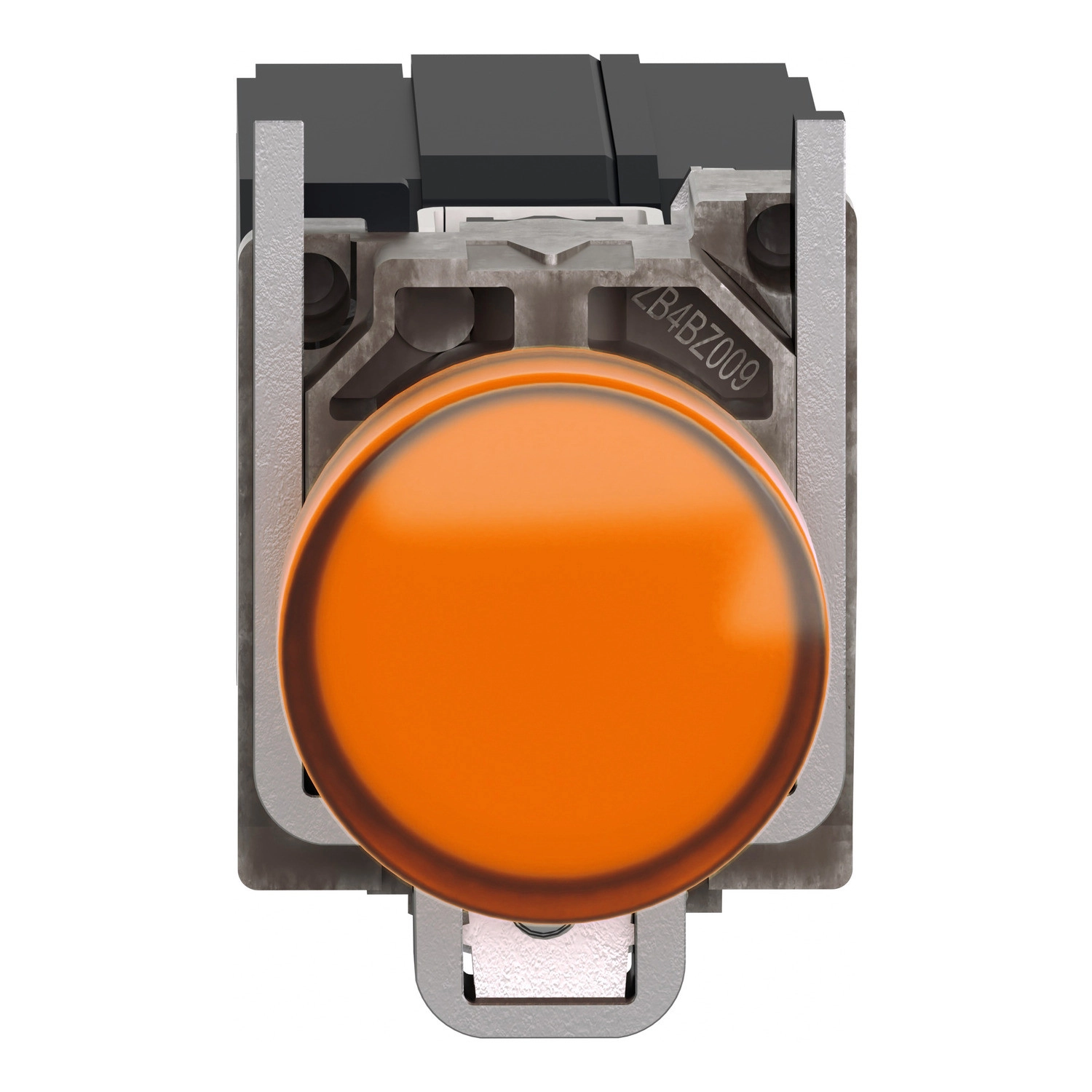

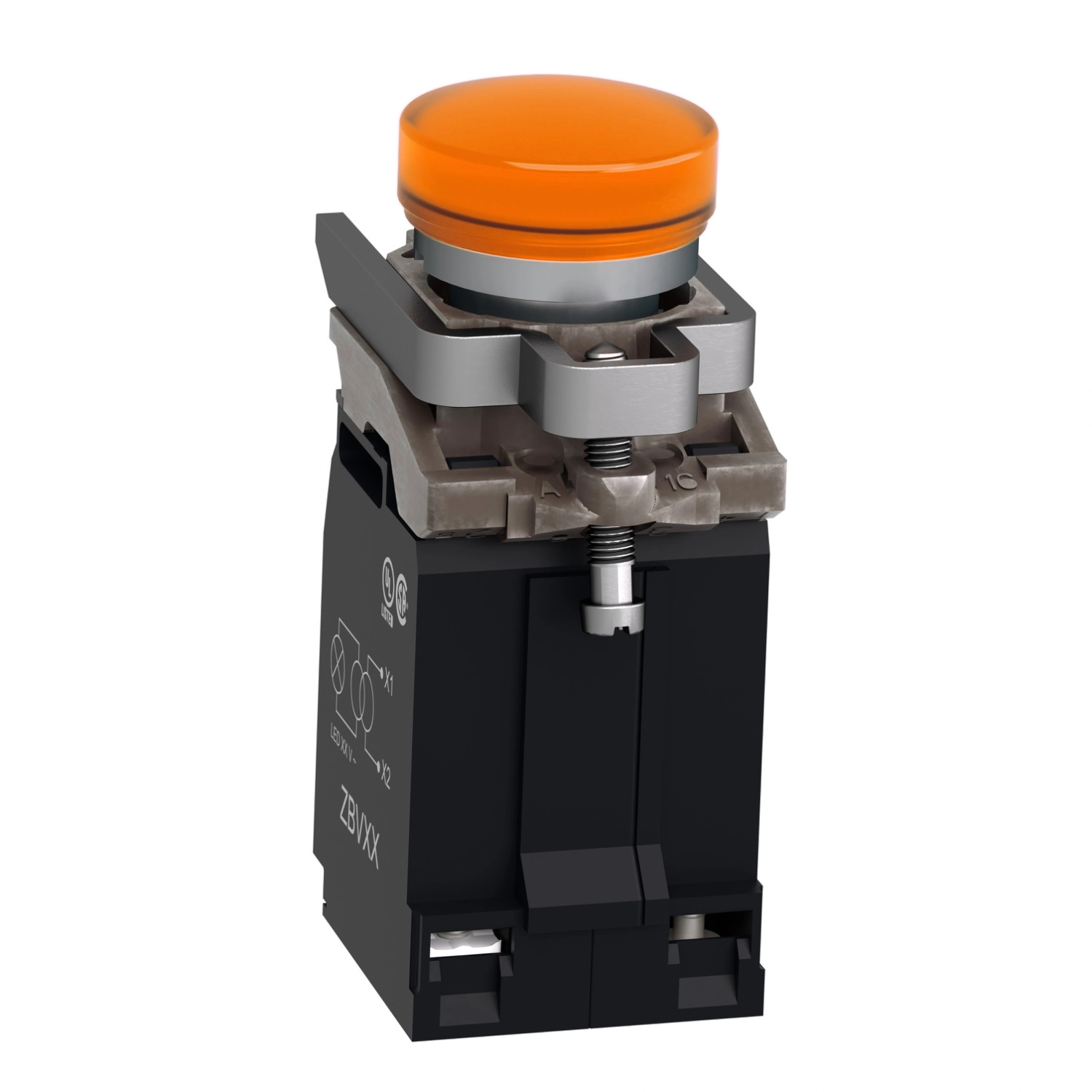

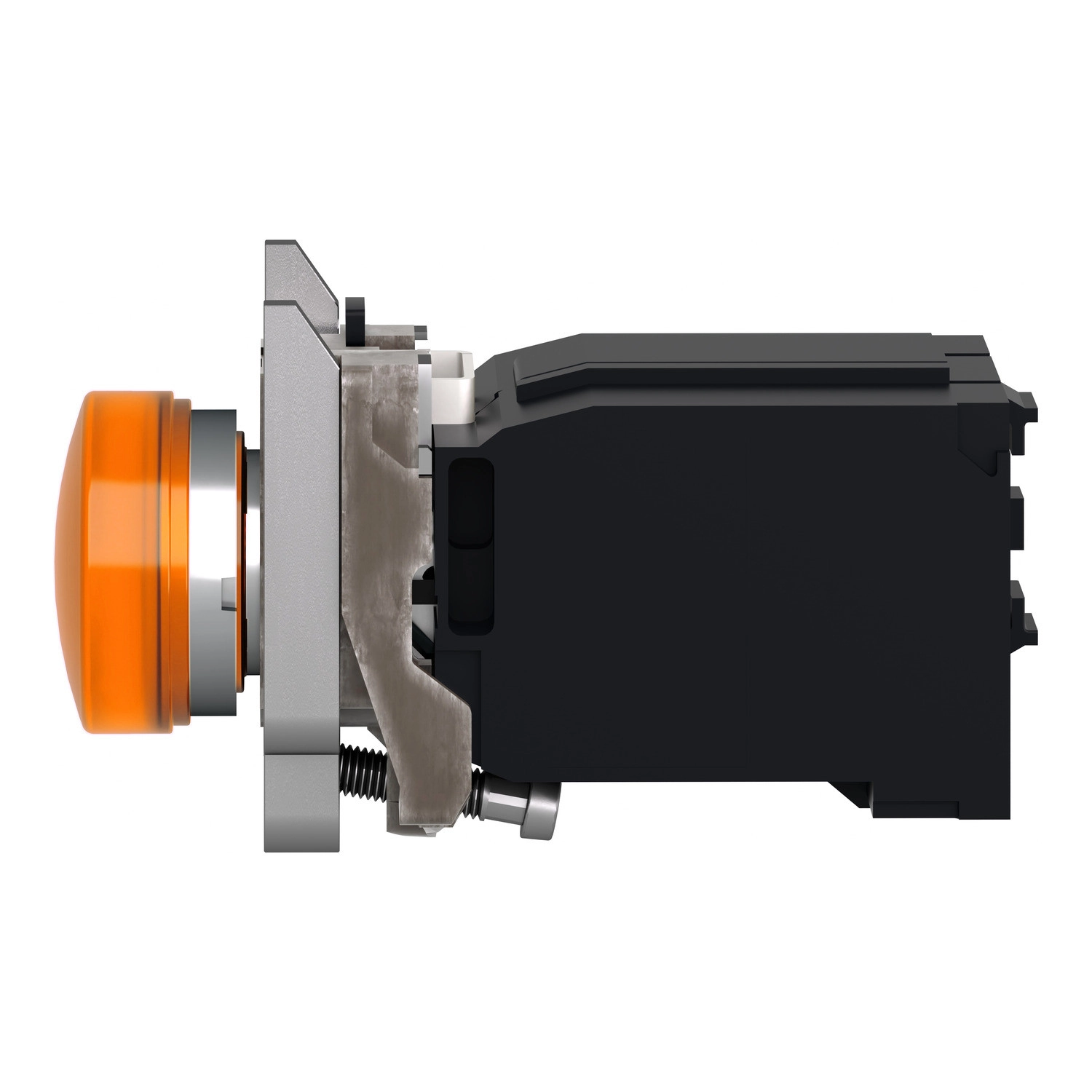

A Schneider Electric Harmony XB4 termékcsaládba tartozó XB4BV5B5 típusú jelzőlámpa egy komplett, professzionális megoldást kínál ipari környezetben való felhasználásra. Ez a narancssárga színű, 22 mm átmérőjű jelzőlámpa krómozott fém előlappal és Zamak rögzítőgyűrűvel rendelkezik, ami kiváló tartósságot és megbízhatóságot biztosít a legigényesebb alkalmazási területeken is.
A termék univerzális LED fényforrással van ellátva, amely transzformátoron keresztül kerül ellátásra (1,2 VA, 24 V), és 400 V AC 50 Hz-es névleges tápfeszültséggel működik. A fényforrás színe narancssárga, a jelzés típusa folyamatos világítás. A LED lámpa kiemelkedő, 100 000 órás élettartammal rendelkezik a névleges feszültségen és 25°C-os hőmérsékleten. A jelzőlámpa egyszerű, sík lencsével van felszerelve, amely jól látható jelzést biztosít különböző környezeti feltételek mellett is.
Az XB4BV5B5 jelzőlámpa kiemelkedő védelmi tulajdonságokkal rendelkezik: IP66, IP67, IP69 és IP69K védettségi fokozattal, valamint NEMA 13 és NEMA 4X szabványoknak is megfelel. Ütésállósága IK06 az IEC 50102 szabvány szerint. A termék rendkívül ellenálló a környezeti hatásokkal szemben: -40...+55°C közötti üzemi hőmérséklet-tartományban használható, és ellenáll a nagy nyomású mosásnak (7000000 Pa nyomás 55°C-on, 0,1 m távolságból). Elektromos védelmi osztálya Class I az IEC 60536 szerint.
A jelzőlámpa csatlakoztatása csavaros kapcsokkal történik, és többféle vezetékmérettel kompatibilis: legfeljebb 2 x 1,5 mm² vezetékvég-hüvellyel az IEC 60947-1 szabványnak megfelelően, vagy 1 x 0,22...2 x 2,5 mm² vezetékvég-hüvely nélkül. A névleges szigetelési feszültség 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint. A termék kiváló elektromágneses kompatibilitási tulajdonságokkal rendelkezik: ellenáll az 1 kV-os túlfeszültségnek (IEC 61000-4-5), 2 kV-os gyors tranziens jelenségeknek (IEC 61000-4-4), 10 V/m elektromágneses mezőknek (IEC 61000-4-3) és elektrosztatikus kisüléseknek (6 kV érintkezésre fém részeken, 8 kV levegőben szigetelő részeken az IEC 61000-4-2 szerint). Az elektromágneses kibocsátás szempontjából B osztályú az IEC 55011 szabvány szerint.
Schneider Electric Harmony XB4 - XB4BV5B5 műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Jelzőlámpa
Eszköz rövid neve: XB4
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Fej típusa: Normál
Szerelési átmérő: 22,5 mm
Jelzőegység fejének alakja: Kerek
Lencse színe: Narancssárga
Működtető kiegészítő információ: Sík lencsével
Fényforrás: Univerzális LED
Izzóalap: Integrált LED
Fényforrás blokk ellátás: Transzformátoron keresztül 1,2 VA 24 V
Fényforrás színe: Narancssárga
Névleges tápfeszültség: 400 V AC 50 Hz-nél
Kiegészítő információk
CAD szélesség: 40 mm
CAD magasság: 47 mm
CAD mélység: 90 mm
Ellenállás nagy nyomású mosásnak: 7000000 Pa 55°C-on, távolság: 0,1 m

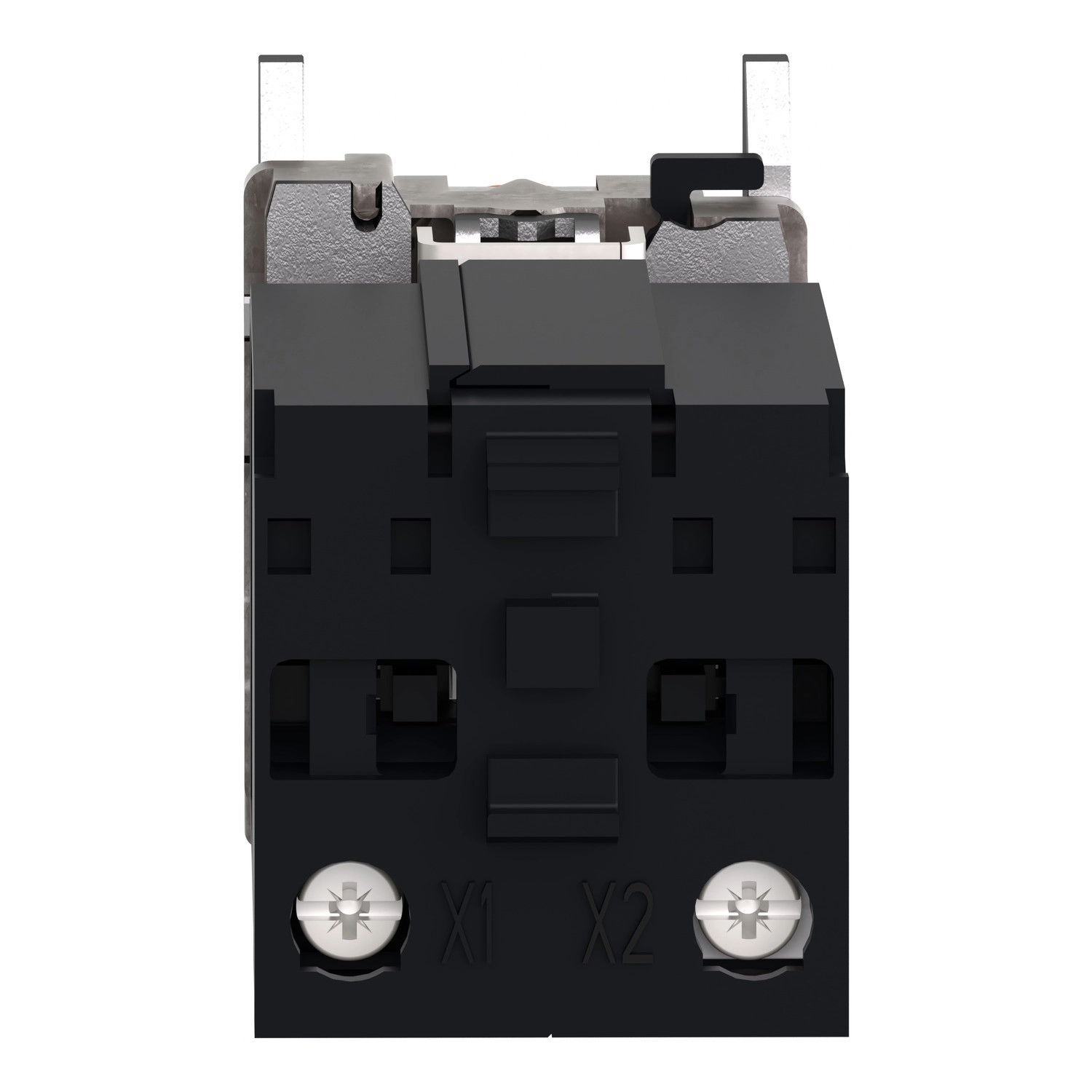

Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² vezetékvég-hüvellyel az IEC 60947-1 szerint
Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² vezetékvég-hüvely nélkül az IEC 60947-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Jelzés típusa: Folyamatos
Élettartam: 100000 h névleges feszültségen és 25°C-on
Túlfeszültség-tűrés: 1 kV az IEC 61000-4-5 szerint
Környezet
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70°C
Üzemi környezeti hőmérséklet: -40...55°C
Elektromos áramütés elleni védelem: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
