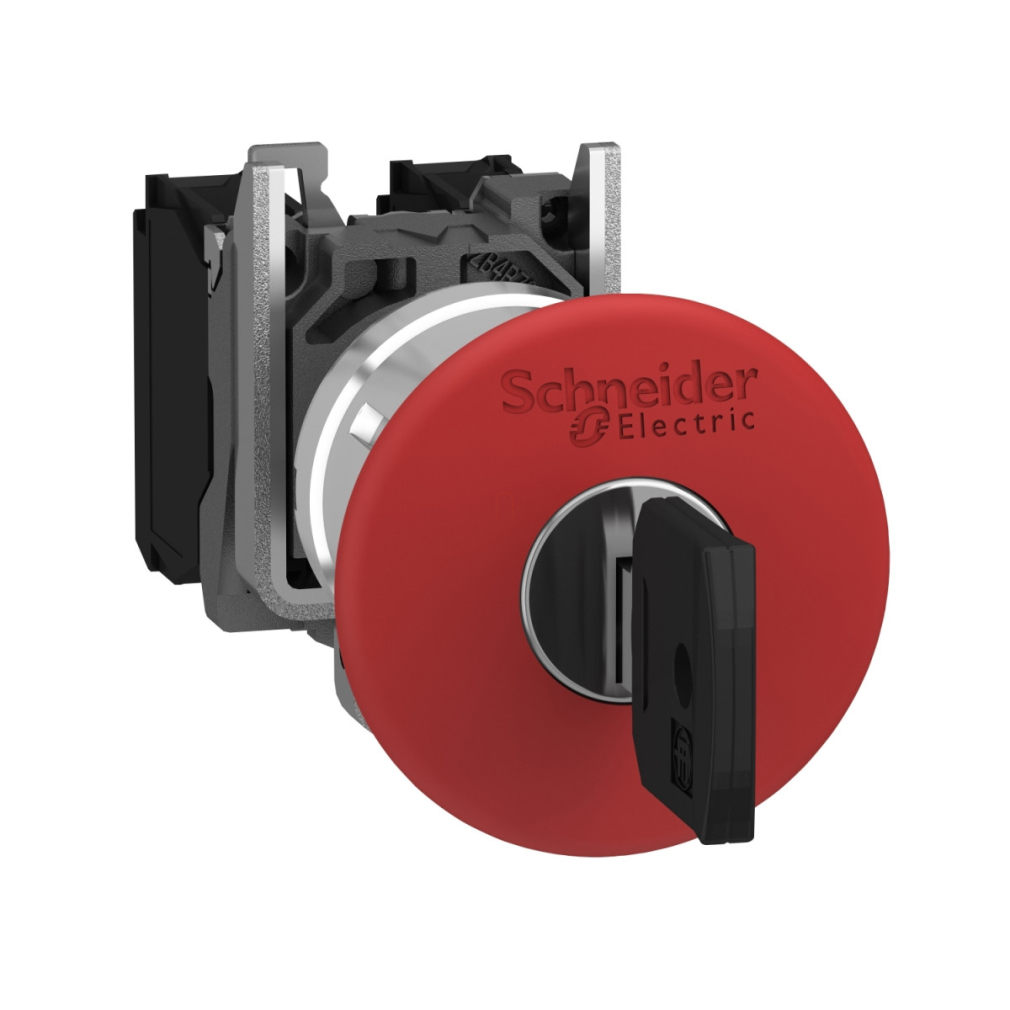

A Schneider Electric Harmony XB4 sorozatához tartozó XB4BS9442 vészleállító nyomógomb egy prémium minőségű, ipari környezetbe tervezett biztonsági eszköz. Ez a vészleállító gomb kritikus fontosságú lehet olyan helyzetekben, ahol gyors és megbízható leállításra van szükség a veszélyek elhárítása érdekében.
A termék piros, gombafejű kialakítással rendelkezik, amely 40 mm átmérőjű, így jól látható és könnyen elérhető vészhelyzetben. A speciális mechanikai reteszelés biztosítja, hogy a gomb benyomott állapotban maradjon aktiválás után, amíg szándékosan ki nem oldják a 455-ös kulccsal. Ez a kulcsos kioldás extra biztonságot nyújt, mivel megakadályozza az illetéktelen visszaállítást. A gomb egy alaphelyzetben zárt (NC) érintkezővel rendelkezik, amely áramköröket szakít meg aktiváláskor. A működtető elem "slow-break" (lassú bontás) jellegű kontaktusokat működtet, ami növeli a megbízhatóságot kritikus alkalmazásoknál.
A Schneider Electric XB4BS9442 rendkívül ellenálló a környezeti hatásokkal szemben, amit IP66, IP67, IP69 és IP69K védettségi szintjei igazolnak. Ez azt jelenti, hogy tökéletesen alkalmas por, víz és nagynyomású mosás esetén is. Emellett NEMA 13 és NEMA 4X besorolással is rendelkezik, valamint IK03 fokozatú ütésállósággal. A készülék -40°C és +70°C közötti hőmérsékleti tartományban használható, ami szélsőséges környezeti feltételek között is megbízható működést biztosít. Kiváló rezgésállósága (5g) és ütésállósága (30g/50g) tovább erősíti megbízhatóságát ipari környezetben.
A vészleállító gomb szerelése egyszerű, 22,5 mm átmérőjű furatba történik, a rögzítőgallér anyaga zamak, míg a keretgyűrű krómozott fém, ami tartós és esztétikus kivitelt biztosít. Az elektromos bekötés csavaros csatlakozókkal történik, amelyek maximum 2x1,5 mm² keresztmetszetű vezetékek fogadására alkalmasak. A XB4BS9442 magas minőségű villamos jellemzőkkel rendelkezik: 600V szigetelési feszültség, 6kV lökőfeszültség-állóság, és többféle terhelésre is használható (AC-15, DC-13). A készülék rendkívül hosszú élettartamú, mechanikailag 300.000 kapcsolási ciklust, elektromosan pedig akár 1.000.000 ciklust is kibír a megadott feltételek mellett. A termék pozitív nyitású érintkezővel rendelkezik, ami megfelel az IEC 60947-5-1 K melléklet követelményeinek, így biztonsági áramkörökben is alkalmazható. Az XB4BS9442 számos nemzetközi szabványnak megfelel és rendelkezik CSA, LROS, BV, UL, DNV tanúsítványokkal, ami világszerte való alkalmazhatóságát igazolja.
Schneider Electric Harmony XB4 - XB4BS9442 -komplett fém Ø40 gombafejű vészgomb, Ø22, kulcsos kioldó, 1NC műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Vészleállító nyomógomb / Vészlekapcsoló nyomógomb
Rövid terméknév: XB4
Keretgyűrű anyaga: Krómozott fém
Rögzítőgallér anyaga: Zamak
Szerelési átmérő: 22,5 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: Nyomásra működő reteszelővel
Fejforma: Normál
Visszaállítás: Kulcsos kioldás
Működtető profilja: Piros gombafejű Ø 40 mm, jelölés nélkül
Kulcstípus: 455-ös kulcs
Kulcs kivételi pozíció: Középen
Érintkező működés: Lassú bontású
Csatlakozások
Csavaros csatlakozók, <= 2 x 1,5 mm² vezetékvég-csatlakozóval az IEC 60947-1 szerint
Csavaros csatlakozók, >= 1 x 0,22 mm² vezetékvég-csatlakozó nélkül az IEC 60947-1 szerint
Csavarfej alakja: Kereszt csavar Philips 1-es méretű csavarhúzóval kompatibilis
Kereszt csavar pozidriv 1-es méretű csavarhúzóval kompatibilis
Hornyolt, lapos Ø 4 mm csavarhúzóval kompatibilis
Hornyolt, lapos Ø 5,5 mm csavarhúzóval kompatibilis
Méretek
Magasság: 47 mm
Szélesség: 40 mm
Mélység: 104 mm
Szorítóvastagság: 1-6 mm
Érintkezők adatai
Kapcsok leírása ISO n°1 (21-22)NC
Érintkező típus és összetétel: 1 NC
Érintkező felhasználás: Standard érintkezők
Pozitív nyitás: IEC 60947-5-1 K mellékletének megfelelően
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Elektromos jellemzők
Konvencionális szabad levegőben termikus áram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Működési adatok
Működési úthossz: 1,5 mm (NC elektromos állapotváltozás)
4,3 mm (teljes úthossz)
Mechanikai élettartam: 300000 ciklus
Elektromos élettartam: 1000000 ciklus különböző terhelések mellett (részletek az adatlapon)
Elektromos megbízhatóság: Λ < 10exp(-6) 5 V és 1 mA esetén tiszta környezetben
Λ < 10exp(-8) 17 V és 5 mA esetén tiszta környezetben
Környezeti feltételek
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Működési környezeti hőmérséklet: -40…70 °C
Áramütés elleni védelmi osztály: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66, IP67, IP69, IP69K az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszos gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinuszos gyorsulás esetén az IEC 60068-2-27 szerint
Szabványok és tanúsítványok
Megfelel az IEC 60947-1, IEC 60947-5-5, JIS C8201-5-1, IEC 60947-5-4, IEC 60364-5-53, IEC 60204-1, UL 508, IEC 60947-5-1, CSA C22.2 No 14, ISO 13850, JIS C8201-1 szabványoknak
Rendelkezik CSA, LROS (Lloyds register of shipping), BV, UL, DNV tanúsítványokkal
