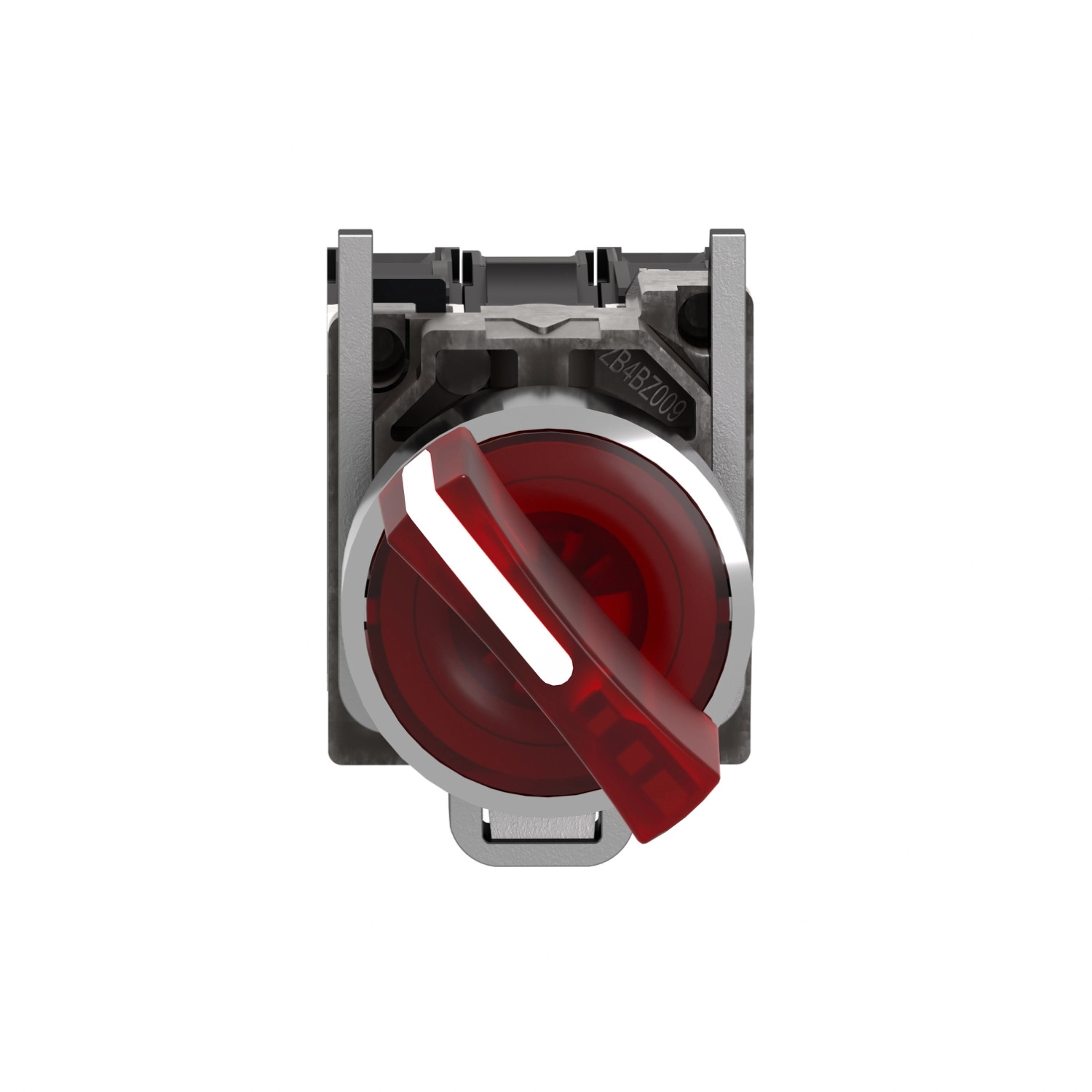

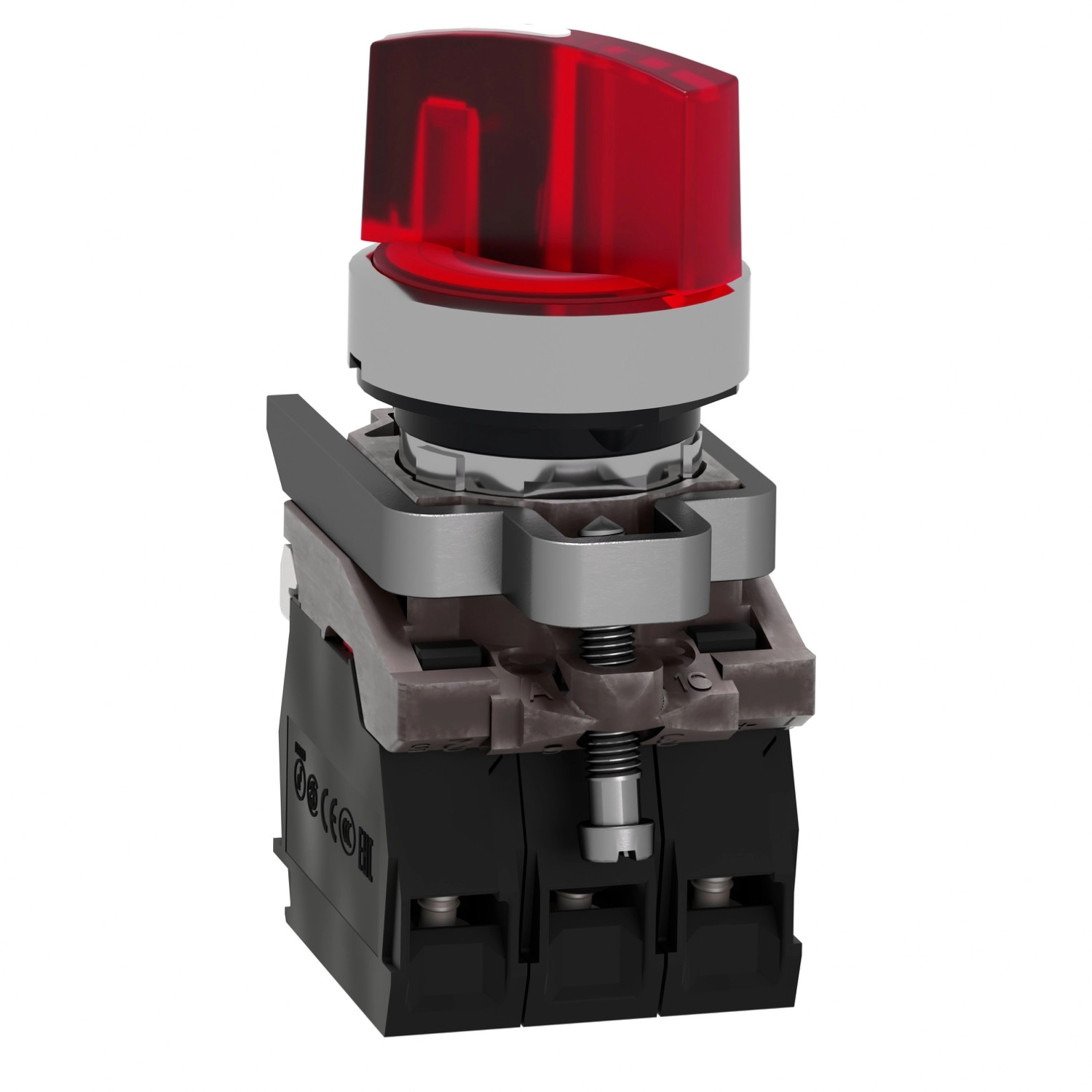

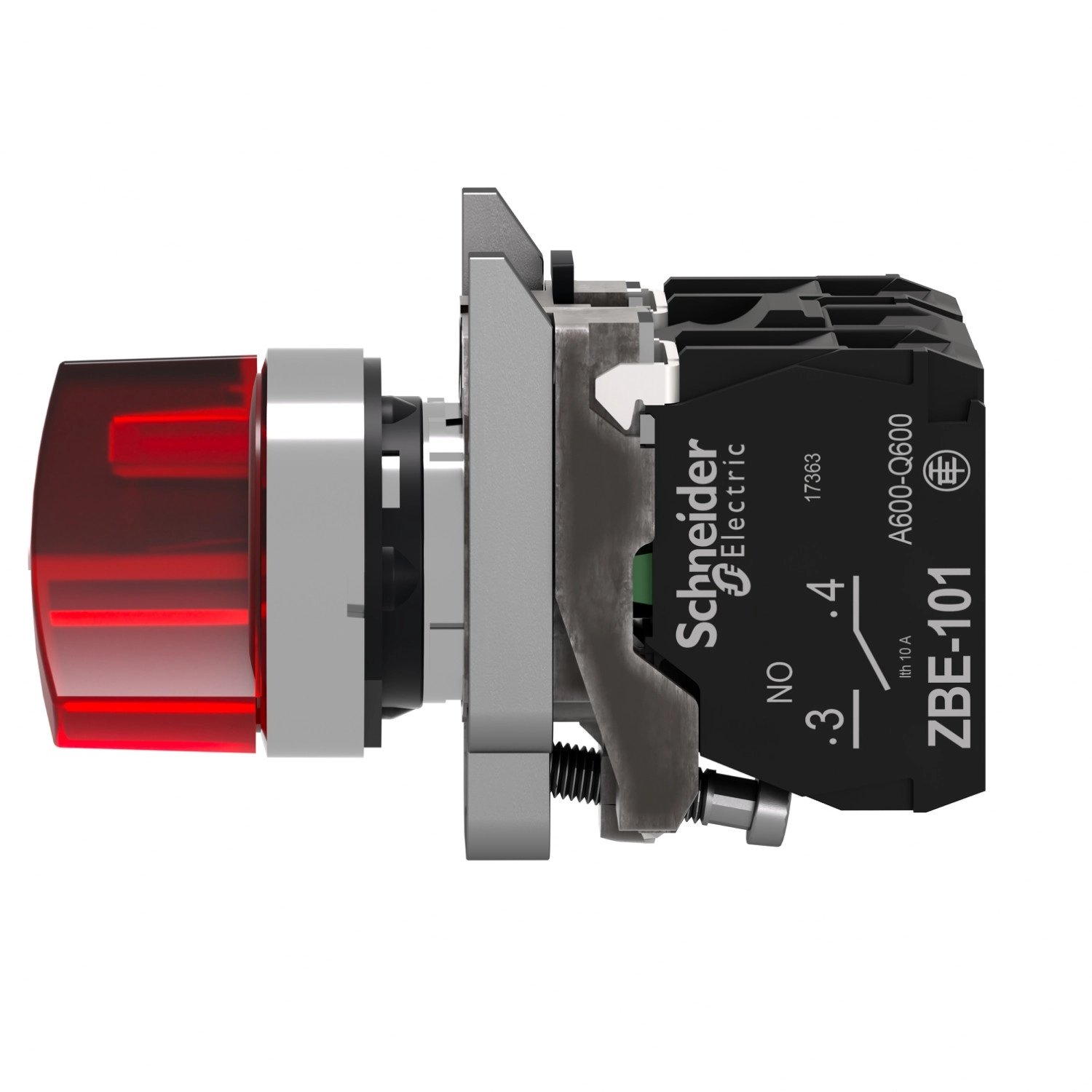

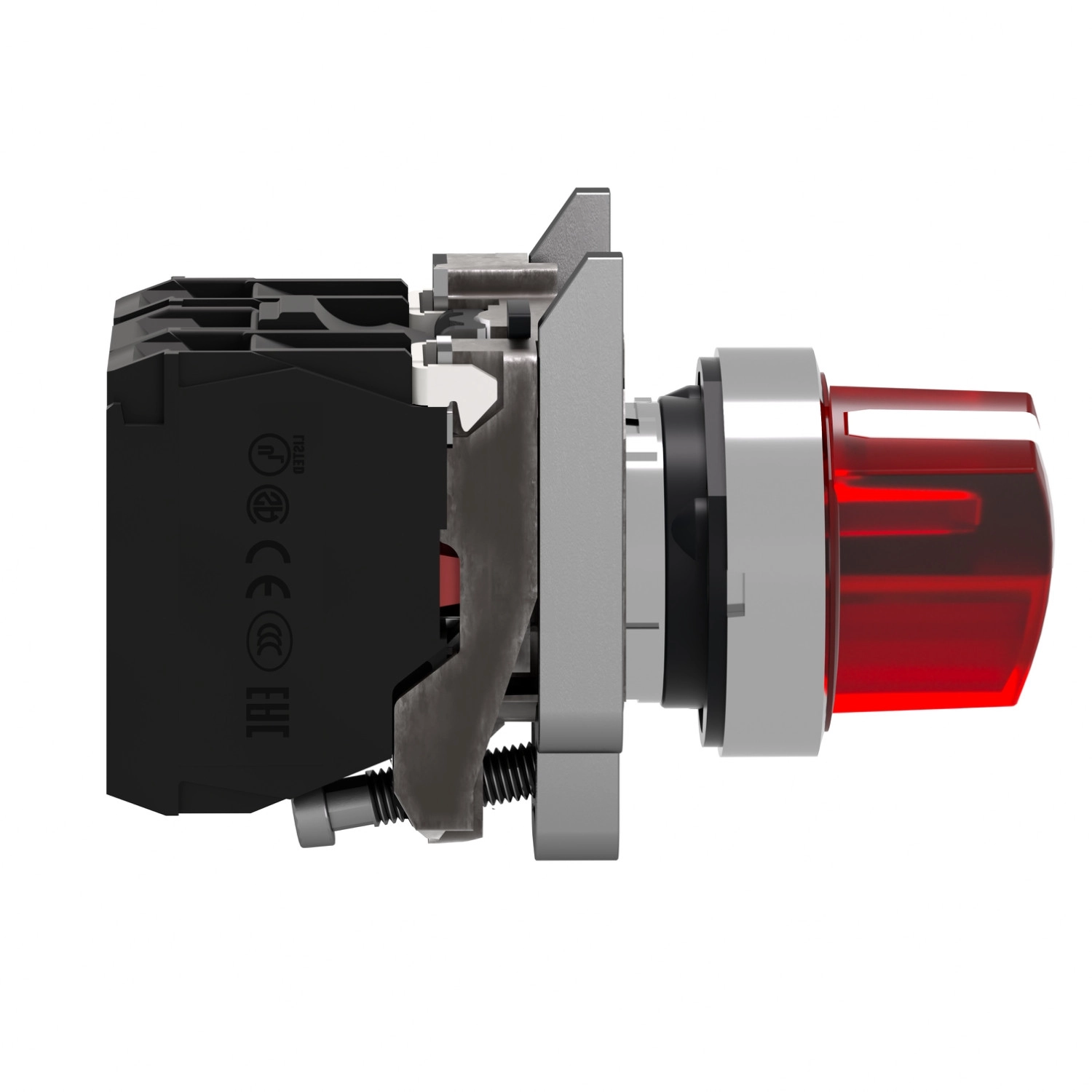

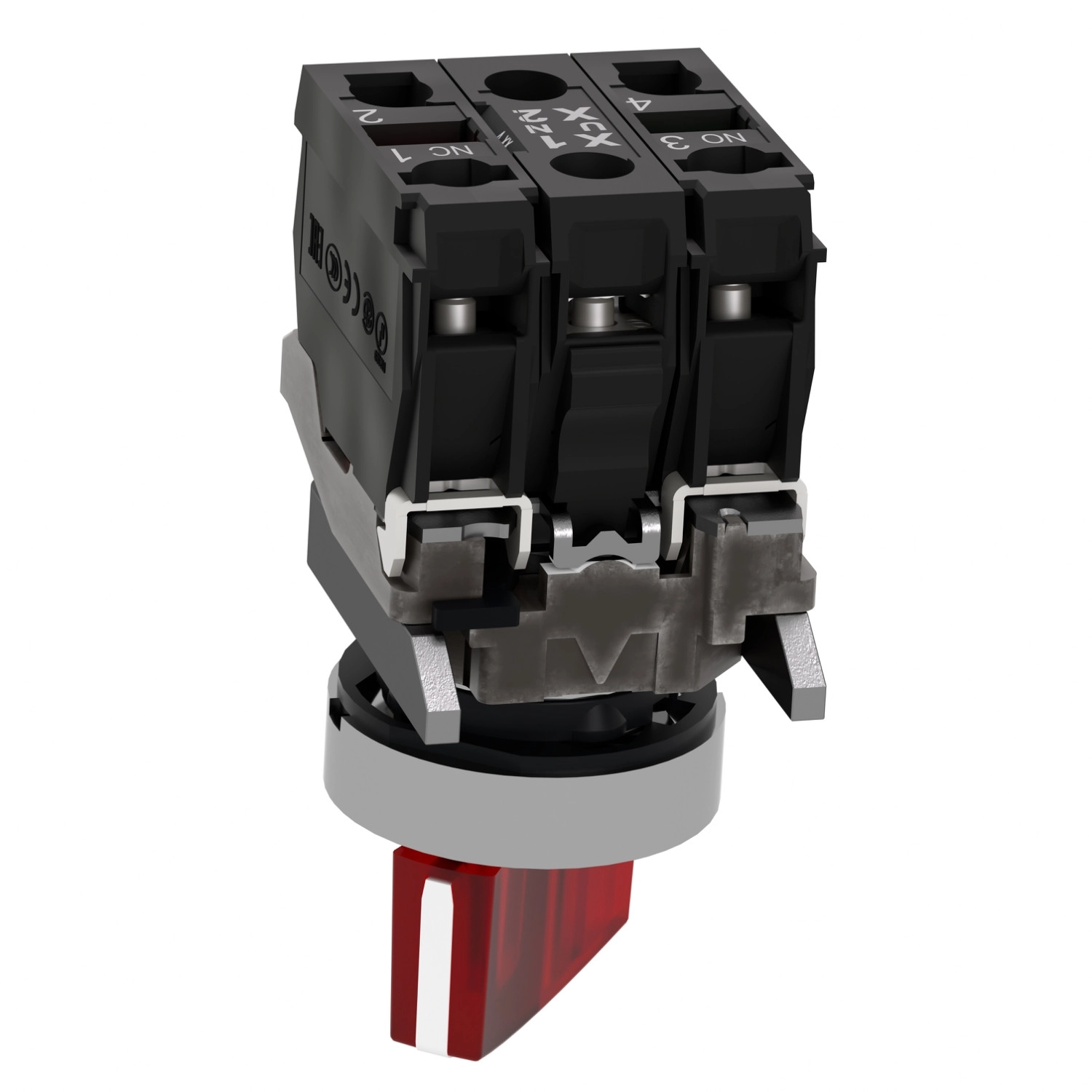

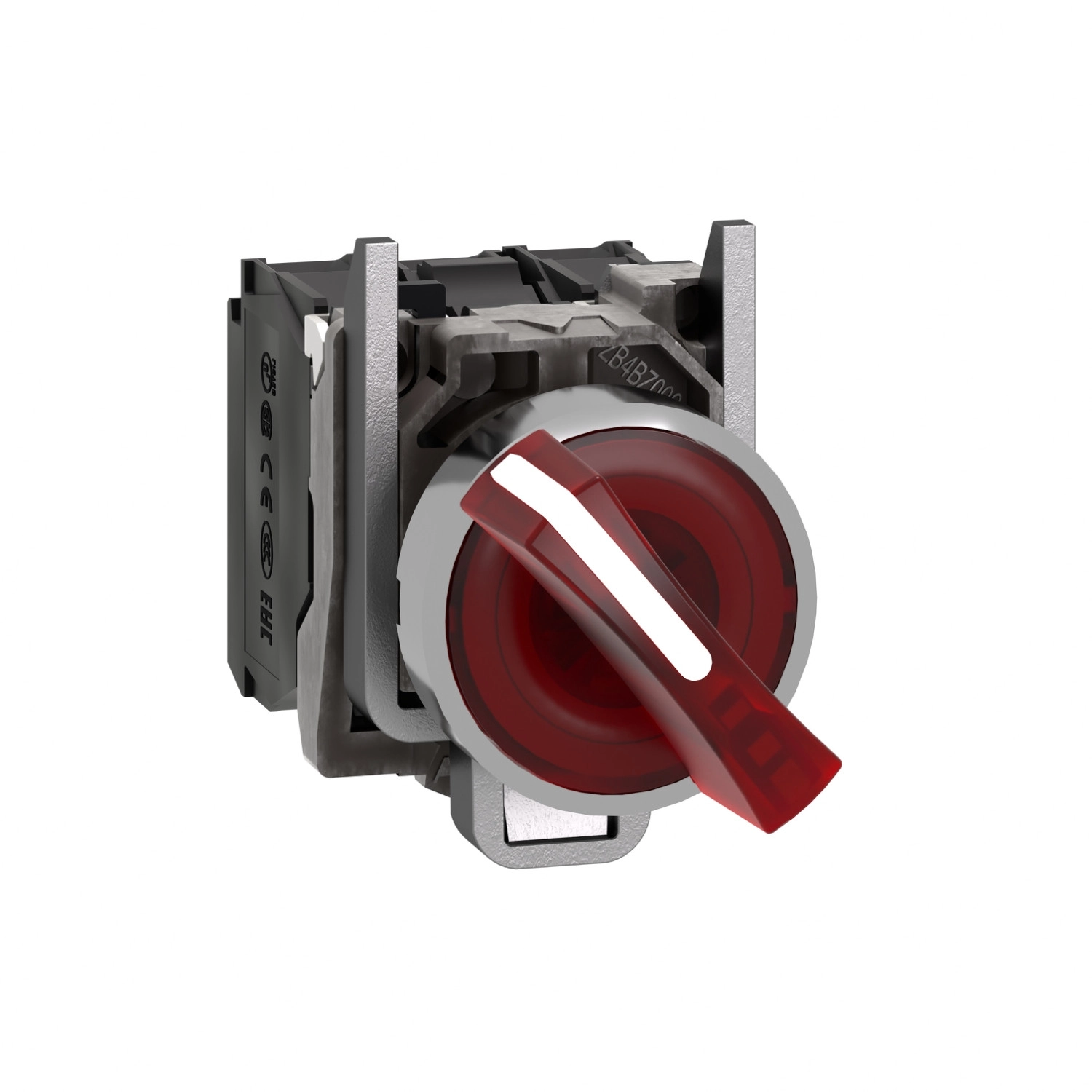

Schneider Electric Harmony XB4 - XB4BK124M5 - komplett fém LED világító választókapcsoló, Ø22, 2 állású, 230 VAC, 1NO+1NC, piros
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A kapcsoló krómozott fém előlappal és Zamak rögzítőgyűrűvel rendelkezik, ami kiemelkedő tartósságot és ellenállóképességet biztosít. A standard, kerek fejforma és a piros standard fogantyú nem csupán funkcionális, hanem jól látható vizuális visszajelzést is nyújt a gépkezelők számára. Az integrált univerzális LED megvilágítás 230-240V AC tápfeszültséget igényel 50/60 Hz frekvencián, és állandó fényével egyértelműen jelzi a kapcsoló állapotát, ezáltal növelve a kezelés biztonságát és egyértelműségét.
A kapcsoló műszaki paraméterei lenyűgözőek: 22,5 mm-es szerelési átmérő, 2 pozíciós (90°-os) kapcsolófunkció, 1NO + 1NC érintkezőkonfiguráció lassú bontású kontaktusokkal. Csavaros kapcsokkal rendelkezik, amelyek legfeljebb 2 x 1,5 mm² kábelcsatlakozást tesznek lehetővé kábelvéggel (IEC 60947-1 szerint), vagy legalább 1 x 0,22 mm² kábelvég nélküli csatlakozást. Méretei kompaktak: 47 mm magasság, 30 mm szélesség és 68 mm mélység, ami lehetővé teszi a rugalmas beépítést különböző vezérlőpanelekbe. A kapcsoló rendkívül ellenálló a környezeti behatásokkal szemben, amit bizonyít a 7000000 Pa nyomású nagynyomású mosással szembeni ellenállása 55 °C-on, 0,1 m távolságból. Az IEC 60947-5-1 K függeléknek megfelelően pozitív nyitású érintkezővel is rendelkezik, ami kritikus biztonsági alkalmazásokban elengedhetetlen.
Az XB4BK124M5 választókapcsoló kiemelkedő villamos jellemzőkkel büszkélkedhet: 10 A hagyományos szabad levegőben történő hőáram az IEC 60947-5-1 szerint, 600 V névleges szigetelési feszültség (3-as szennyezettségi fok) az IEC 60947-1 szerint, és 6 kV névleges lökőfeszültség-állóság az IEC 60947-1 szerint. A névleges üzemi áram értékek széles tartományt fednek le: 3 A 240 V-on (AC-15, A600), 6 A 120 V-on (AC-15, A600), és különböző DC terhelési képességek. A mechanikai tartósság kiemelkedő, 1000000 ciklus, míg az elektromos élettartam szintén 1000000 ciklus különböző terhelési feltételek mellett. A termék IP védettségi szintje rendkívül magas: IP66, IP67, IP69 és IP69K, valamint megfelel a NEMA 13 és NEMA 4X követelményeinek is, ami széles körű alkalmazhatóságot biztosít változatos ipari környezetekben.
Schneider Electric Harmony XB4 - XB4BK124M5 -komplett fém LED világító választókapcsoló, Ø22, 2 állású, 230 VAC, 1NO+1NC, piros műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Termék vagy alkatrész típus: Világító választókapcsoló
Készülék rövid neve: XB4
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Fejforma: Standard
Szerelési átmérő: 22,5 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: stay put (tartós állású)
Működtető profilja: Piros standard fogantyú
Működtető pozíció információ: 2 pozíciós 90°
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működés: Lassú bontású
Csatlakozás
Kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Világítás
Fényforrás: Univerzális LED
Izzó foglalat: Integrált LED
Névleges tápfeszültség: 230...240 V AC, 50/60 Hz
Mechanikai jellemzők
Magasság: 47 mm
Szélesség: 30 mm
Mélység: 68 mm

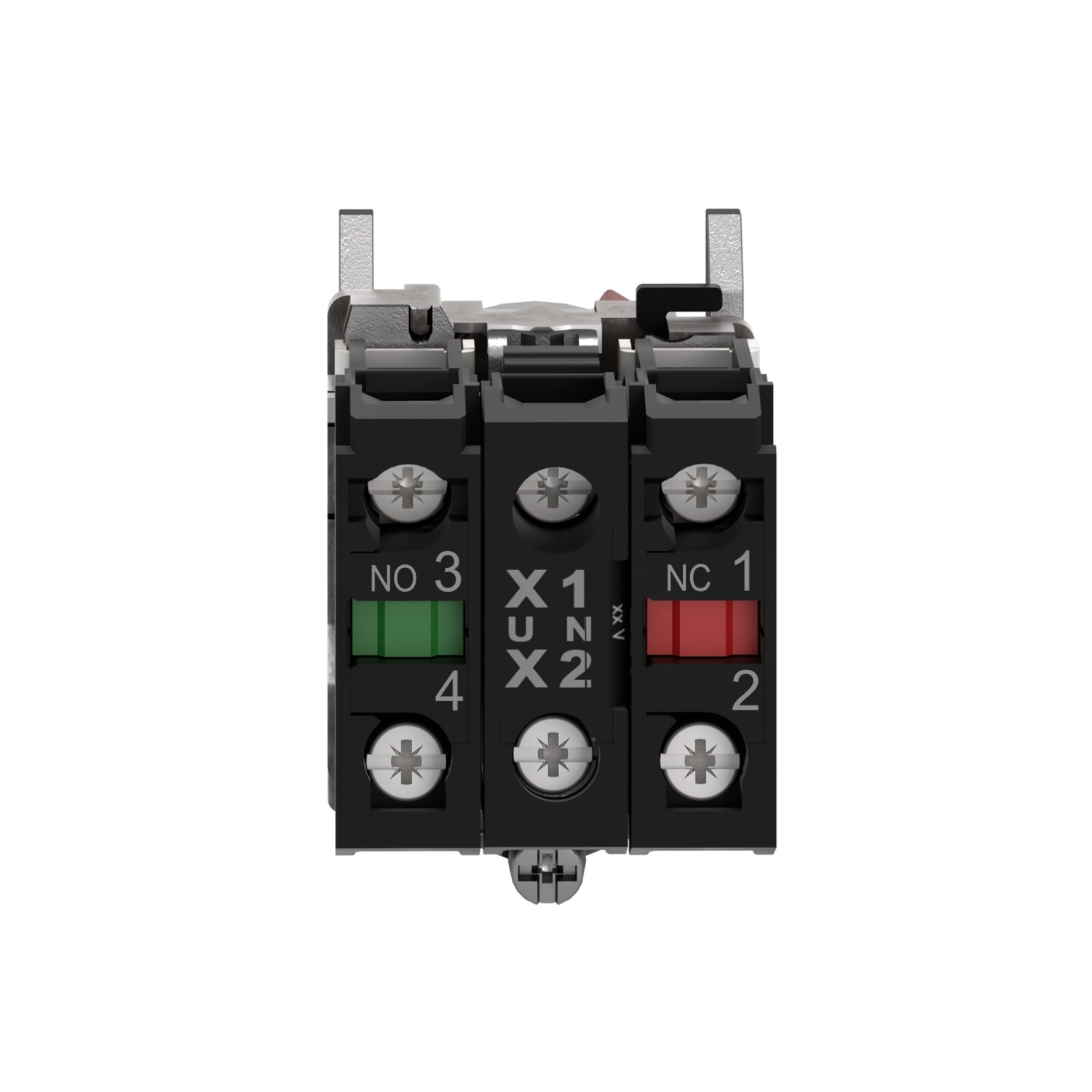

Kapcsok ISO n°1 szerint: (13-14)NO (21-22)NC
Ellenállás nagynyomású mosóval szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Az IEC 60947-5-1 K függelékének megfelelően
Működtető nyomaték: 0,14 N.m NO elektromos állapot változásnál
Mechanikai élettartam: 1000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Elektromos jellemzők
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Hagyományos szabad levegőben történő hőáram [Ith]: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram [Ie]: 3 A 240 V, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V, AC-15, A600 az IEC 60947-5-1 szerint
Elektromos élettartam: 1000000 ciklus, különböző terhelési feltételek mellett
Elektromos megbízhatóság: Λ < 10exp(-6) 5 V és 1 mA mellett tiszta környezetben az IEC 60947-5-4 szerint
Λ < 10exp(-8) 17 V és 5 mA mellett tiszta környezetben az IEC 60947-5-4 szerint
Világítási jellemzők
Jelzés típusa: Állandó
Tápfeszültség határok: 195...264 V AC
Áramfelvétel: 14 mA
Élettartam: 100000 óra névleges feszültségen és 25 °C-on
Túlfeszültség állóság: 1 kV az IEC 61000-4-5 szerint
Környezeti feltételek
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40...70 °C
Környezeti hőmérséklet működés közben: -40...70 °C
Elektromos áramütés elleni védelem osztálya: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK04 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-5-4, IEC 60947-1, IEC 60947-5-5, JIS C8201-1
Terméktanúsítványok: BV, UL, CSA, DNV, LROS (Lloyds register of shipping)
Ellenállóképesség
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
Gyors tranziensekkel szembeni ellenállás: 2 kV az IEC 61000-4-4 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m az IEC 61000-4-3 szerint
Elektrosztatikus kisüléssel szembeni ellenállás: 6 kV érintkezéssel (fém részeken) az IEC 61000-4-2 szerint
8 kV levegőben (szigetelő részeken) az IEC 61000-4-2 szerint
Elektromágneses emisszió: B osztály az IEC 55011 szerint
