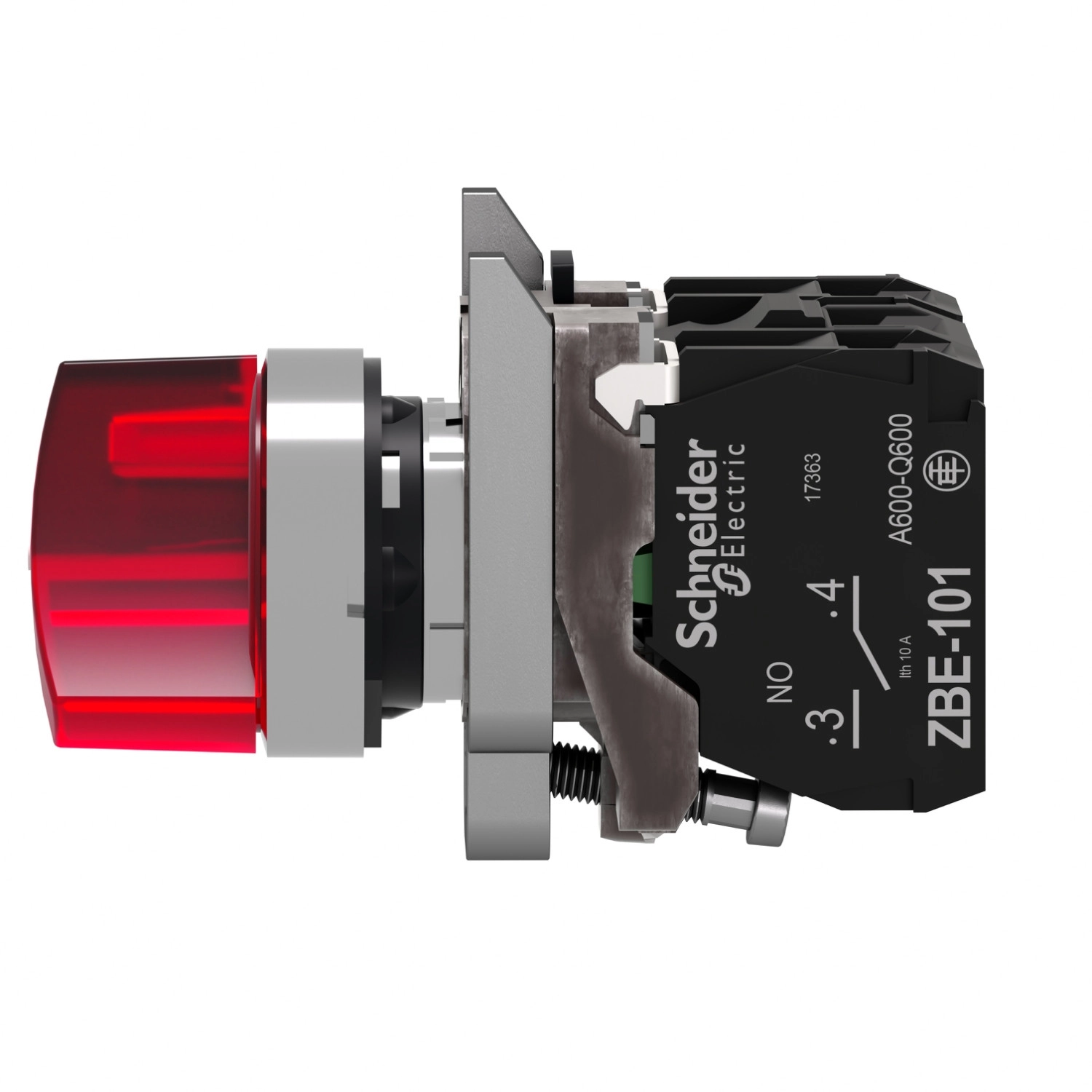

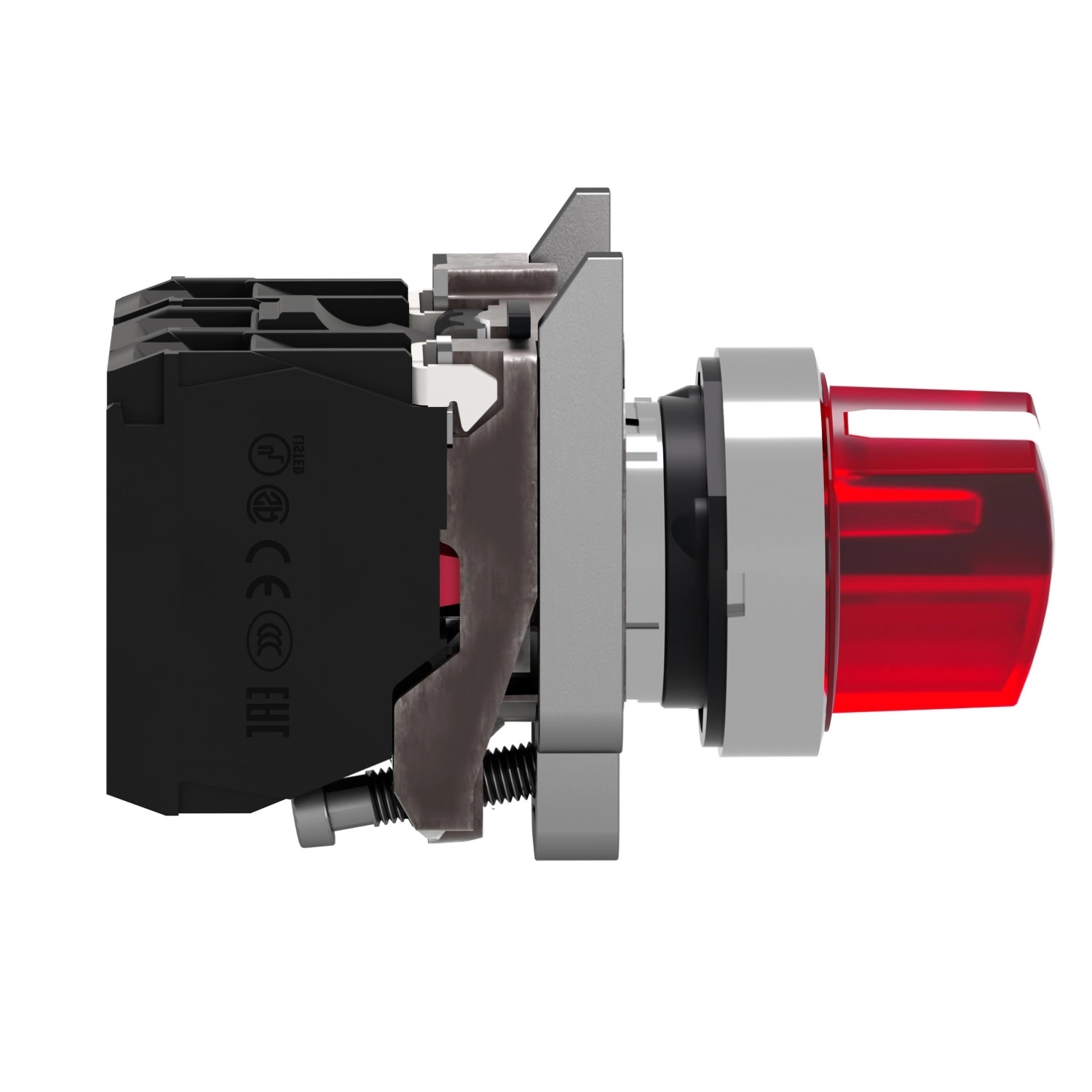

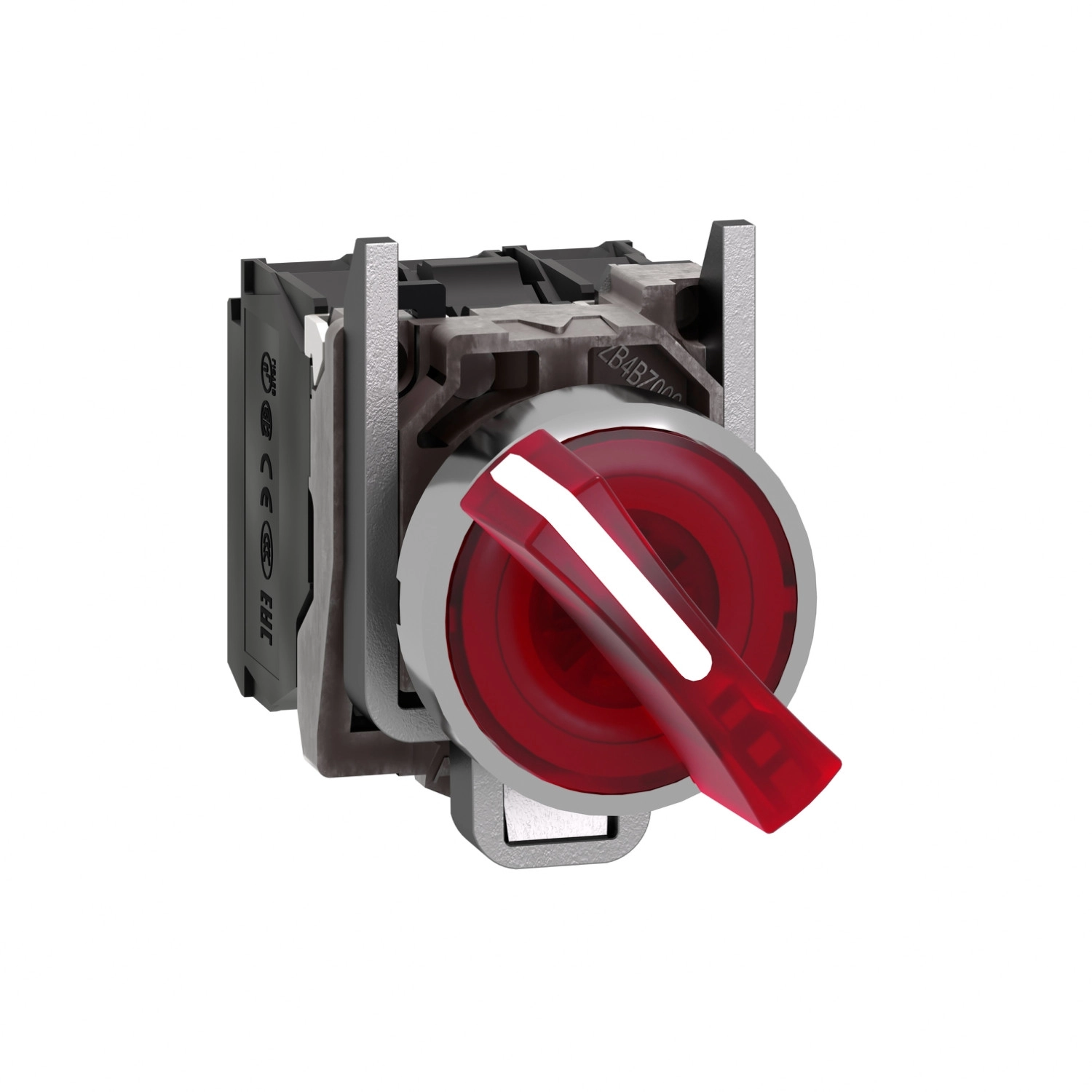

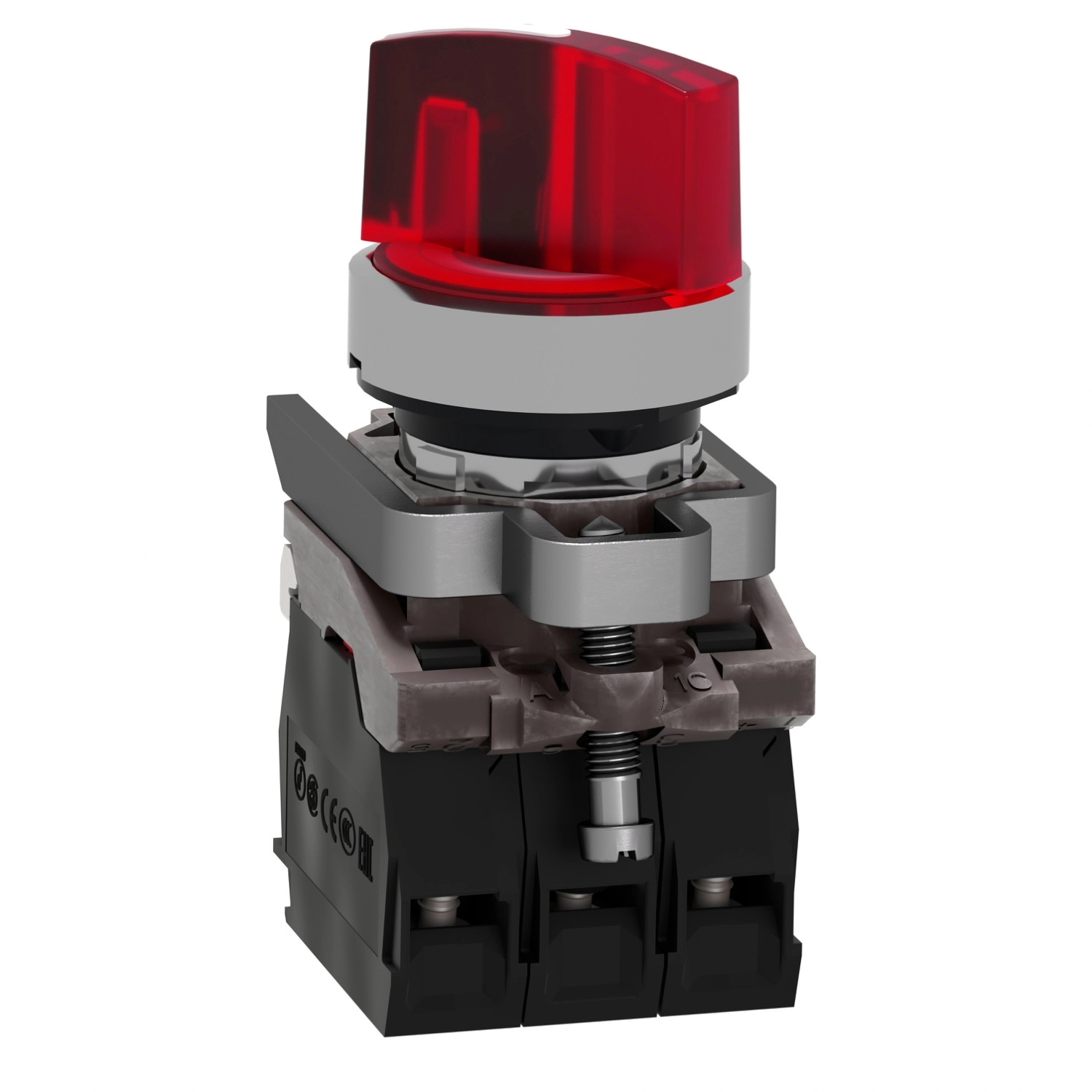

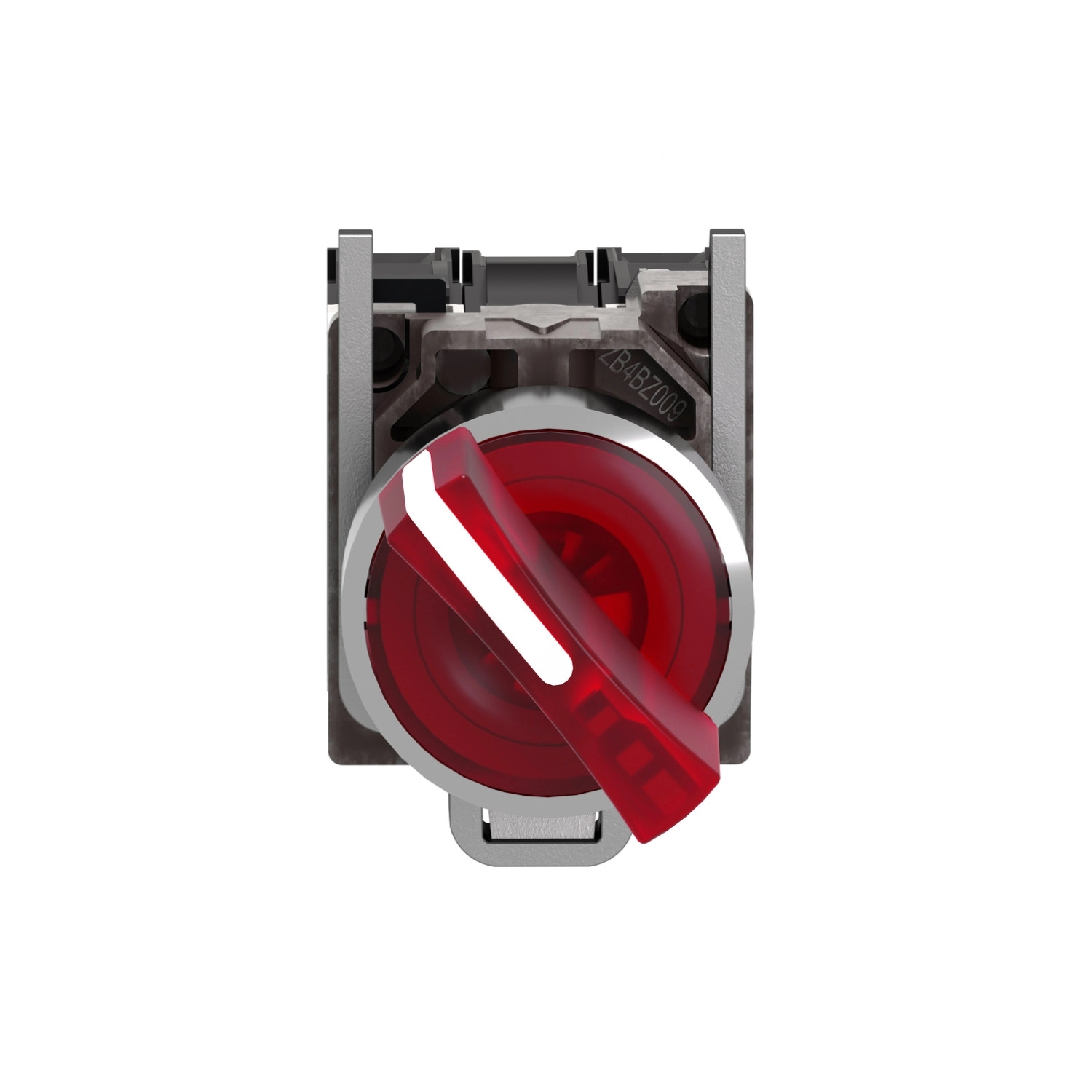

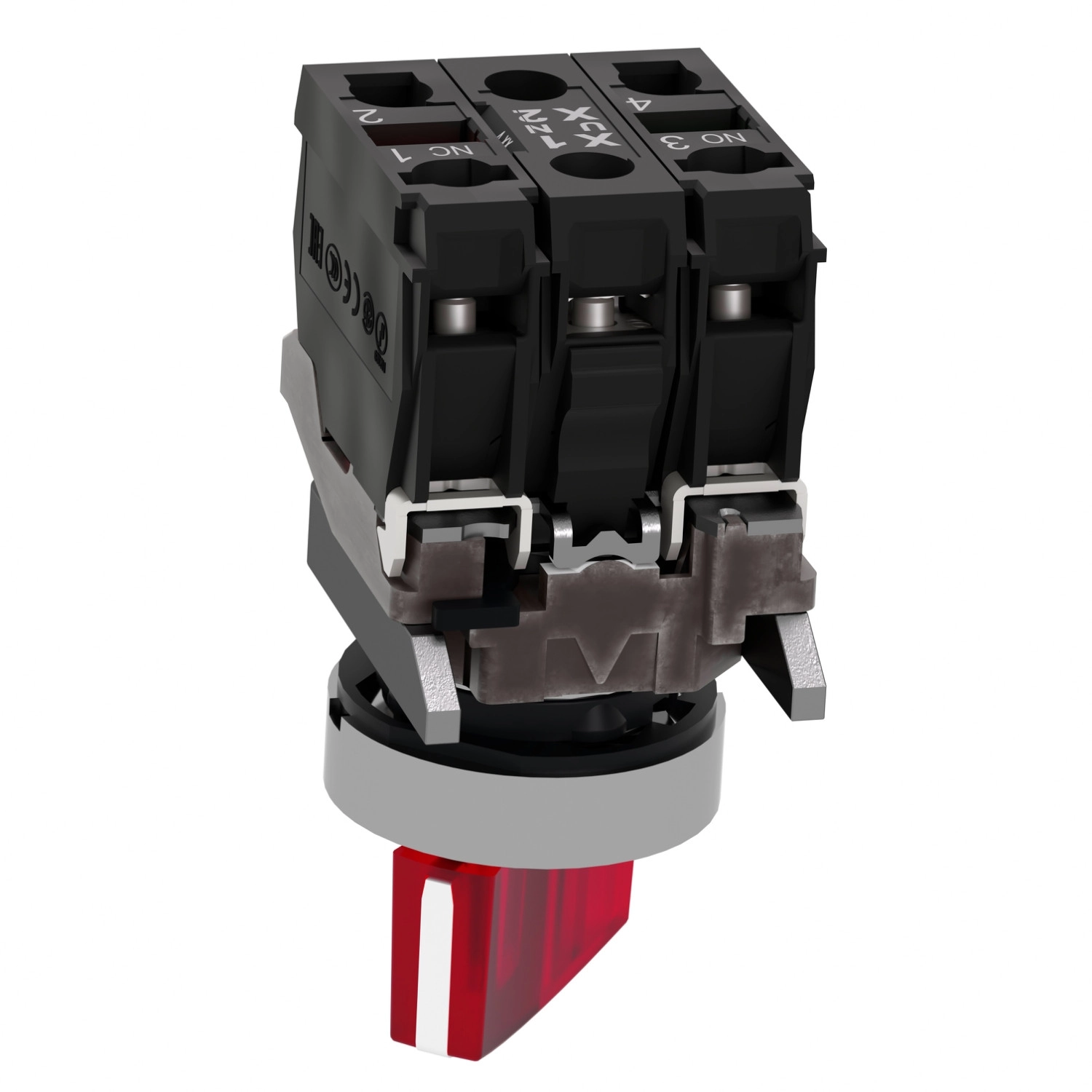

A Schneider Electric Harmony XB4 termékcsalád XB4BK124B5 jelű megvilágított választókapcsolója egy rendkívül megbízható és sokoldalú ipari vezérlőelem. Ez a prémium minőségű, fém kivitelű kapcsoló tökéletes választás olyan környezetben, ahol a tartósság és a megbízható teljesítmény elengedhetetlen. A piros színű standard fogantyúval ellátott kapcsoló 22,5 mm-es szerelési átmérővel rendelkezik, ami megfelel az iparági szabványoknak és könnyű beépíthetőséget biztosít.
A választókapcsoló két pozícióval (90°-os elfordulással) rendelkezik és 1NO + 1NC érintkezőkonfigurációt kínál, ami sokoldalú kapcsolási lehetőségeket biztosít különböző alkalmazásokhoz. A termék univerzális LED világítással van felszerelve, amely 24V AC/DC tápfeszültséggel működik 50/60 Hz frekvencián. Az integrált LED világítás nem csak esztétikus megjelenést biztosít, de megkönnyíti a kapcsoló állapotának felismerését is, különösen gyengén megvilágított környezetben. A termék kompatibilis a Schneider Electric univerzális LED blokkjaival, ami még sokoldalúbbá teszi a felhasználhatóságát.
A Harmony XB4BK124B5 választókapcsoló kivételes műszaki paraméterekkel rendelkezik. A krómozott fém előlapi gyűrű és a Zamak rögzítőgyűrű kiváló tartósságot és ellenálló képességet biztosít a terméknek. A kapcsoló mechanikai élettartama kiemelkedő, 1.000.000 kapcsolási ciklus. A működési nyomaték 0,14 N.m NO elektromos állapot váltásnál. A kapcsoló csavaros kapocskötéssel rendelkezik, amely legfeljebb 2 x 1,5 mm² keresztmetszetű vezeték fogadására alkalmas kábelvéggel, vagy legalább 1 x 0,22 mm² kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően. Az érintkezők anyaga ezüst ötvözet (Ag/Ni), amely biztosítja a hosszú távú megbízható működést. A termék [Ith] hagyományos szabad levegőben mért termikus áramerőssége 10 A az IEC 60947-5-1 szabványnak megfelelően.
A Harmony XB4BK124B5 választókapcsoló kiemelkedő védelmi besorolással rendelkezik: IP66, IP67, IP69, IP69K, valamint NEMA 13 és NEMA 4X, amely rendkívüli ellenálló képességet biztosít por, víz és egyéb környezeti hatások ellen. A termék ellenáll a nagy nyomású mosásnak is, akár 7000000 Pa nyomásig 55 °C hőmérsékleten, 0,1 méter távolságból. A működési hőmérséklet-tartomány -40...+70 °C, ami lehetővé teszi a termék használatát szélsőséges környezeti feltételek mellett is. A kapcsoló IK04 ütésállósági fokozattal rendelkezik az IEC 50102 szabvány szerint. A termék rendelkezik pozitív nyitással az IEC 60947-5-1 K függeléknek megfelelően, ami különösen fontos biztonsági alkalmazásoknál. Elektromos szempontból is kiemelkedő jellemzőkkel bír, többek között 600 V szigetelési feszültséggel (szennyezettségi fok 3) és 6 kV névleges lökőfeszültség-állósággal az IEC 60947-1 szerint. Az XB4BK124B5 választókapcsoló méreteivel kapcsolatban fontos megemlíteni, hogy magassága 47 mm, szélessége 30 mm, mélysége pedig 68 mm, a rögzítési vastagság pedig 1-6 mm közötti lehet.
Schneider Electric Harmony XB4 - XB4BK124B5 -komplett fém LED világító választókapcsoló, Ø22, 2 állású, 24 V, 1NO+1NC, piros műszaki adatok
Általános információk
Termékcsalád: Harmony XB4
Terméktípus: Megvilágított választókapcsoló
Rövid terméknév: XB4
Előlapi gyűrű anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Értékesítési oszthatlan mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: stay put (pozícióban maradó)
Működtető profilja: Piros standard fogantyú
Működtető pozíció információ: 2 pozíció 90°
Elektromos jellemzők
Érintkező típusa és összetétele: 1 NO + 1 NC
Érintkező működés: Slow-break (lassú bontás)
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1-nek megfelelően
Csavaros kapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1-nek megfelelően
Fényforrás: Univerzális LED
Izzó típus: Integrált LED
Névleges tápfeszültség: 24 V AC/DC 50/60 Hz-en
Áramerősség fogyasztás: 18 mA
Tápfeszültség határok: 19,2...30 V DC
21,6...26,4 V AC
Élettartam: 100000 h névleges feszültségen és 25 °C-on
Mechanikai jellemzők
Magasság: 47 mm
Szélesség: 30 mm
Mélység: 68 mm

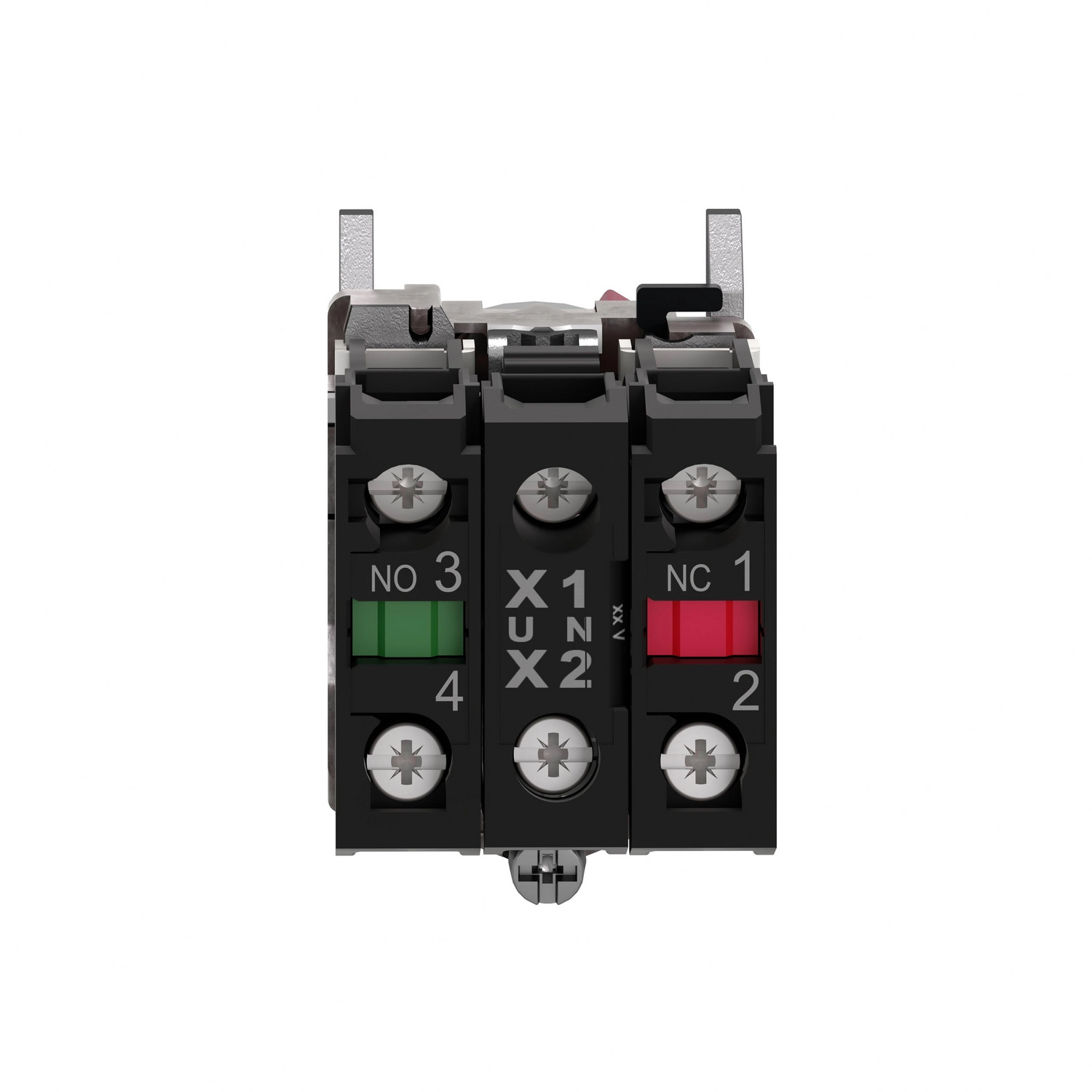

Kapocs leírás ISO n°1: (13-14)NO
(21-22)NC
Működtető nyomaték: 0,14 N.m NO elektromos állapot váltásnál
Mechanikai élettartam: 1000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1-nek megfelelően
Csavarfej alakja: Kereszt kompatibilis Philips 1-es csavarhúzóval
Kereszt kompatibilis pozidriv 1-es csavarhúzóval
Hornyolt kompatibilis Ø 4 mm lapos csavarhúzóval
Hornyolt kompatibilis Ø 5,5 mm lapos csavarhúzóval
Védettségi és biztonsági jellemzők
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 10 A gG biztosíték az IEC 60947-5-1-nek megfelelően
Hagyományos termikus áram: 10 A az IEC 60947-5-1-nek megfelelően
Névleges szigetelési feszültség: 600 V (szennyezettségi fok 3) az IEC 60947-1-nek megfelelően
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1-nek megfelelően
IP védettségi fokozat: IP66 az IEC 60529-nek megfelelően
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK ütésállósági fokozat: IK04 az IEC 50102-nek megfelelően
Nagy nyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Környezeti hőmérséklettartomány: -40...70 °C
