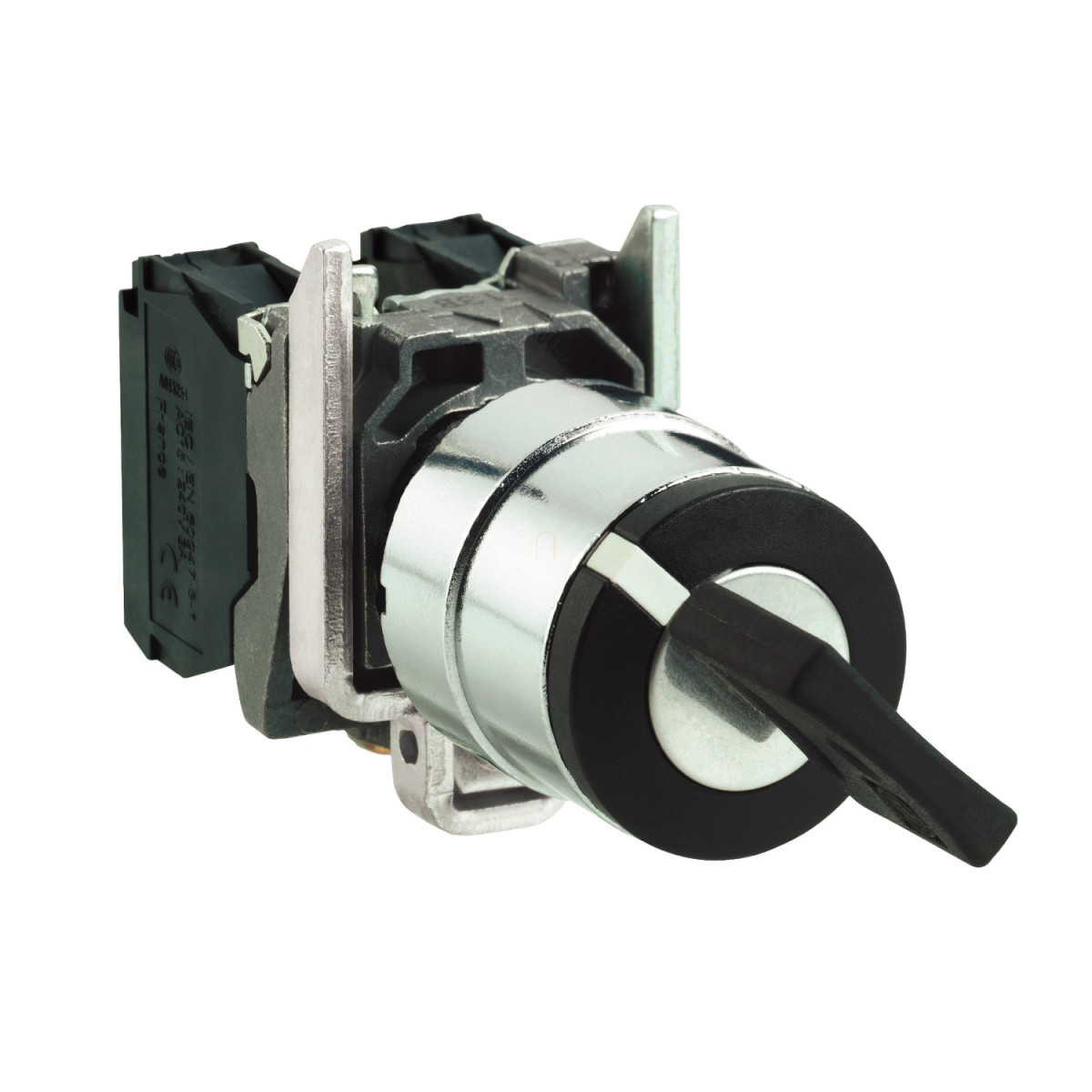

A Schneider Electric Harmony XB4 sorozatú XB4BG2320 kulcsos választókapcsoló egy professzionális ipari kapcsolóelem, amely kiváló minőségű anyagokból készült és magas szintű megbízhatóságot biztosít. Ez a fekete színű, 22 mm átmérőjű beépíthető kapcsoló két pozícióval rendelkezik, és 3131A típusú kulccsal működtethető, amely extra biztonságot nyújt az illetéktelen használat ellen.
A termék prémium kivitelezése már első pillantásra szembeötlő: krómozott fém előlappal és zamak rögzítőgyűrűvel rendelkezik, ami nem csak esztétikus megjelenést biztosít, hanem tartósságot és ellenállóképességet is az ipari környezetben előforduló igénybevételekkel szemben. A kerek jelzőfejjel ellátott XB4BG2320 kapcsoló két NO (alaphelyzetben nyitott) érintkezővel van ellátva, amelyek slow-break (lassú bontású) működést biztosítanak. A kulcsot csak bal oldali helyzetben lehet kivenni, ami további biztonságot nyújt.
A termék műszaki paraméterei lenyűgözőek: 600 V névleges szigetelési feszültség (3-as szennyezettségi fokozat mellett), 6 kV impulzus-állóság, valamint 10 A hagyományos szabad levegőn történő hőáram. Az ezüstötvözet (Ag/Ni) érintkezők kiváló elektromos vezetőképességet biztosítanak. A kapcsoló AC-15 kategóriában 3 A-t képes kapcsolni 240 V-on, vagy 6 A-t 120 V-on, míg DC-13 kategóriában 0,1 A-t 600 V-on. A csatlakoztatás csavaros szorítókapcsokkal történik, amelyek képesek befogadni maximum 2 x 1,5 mm² keresztmetszetű vezetékeket kábelvéggel, vagy minimum 1 x 0,22 mm² keresztmetszetű vezetékeket kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően.
Az XB4BG2320 kapcsoló kiváló védelemmel rendelkezik a környezeti hatásokkal szemben: IP66, IP67, IP69 és IP69K védettségi fokozatokkal bír, ami azt jelenti, hogy por ellen teljesen védett, valamint nagynyomású vízsugár ellen is ellenáll, így akár 7000000 Pa nyomású mosóval is tisztítható 55 °C-on, 0,1 méter távolságból. A NEMA 13 és NEMA 4X besorolás szintén magas szintű védelmet biztosít. Működési és tárolási hőmérséklet tartománya -40 és +70 °C között van, ami rendkívül széles alkalmazási spektrumot tesz lehetővé.
A termék mechanikai és elektromos tartóssága kiemelkedő: 1000000 ciklus mechanikai élettartam, valamint 1000000 ciklus elektromos élettartam különböző terhelések mellett (AC-15, DC-13). Ellenáll az 5 gn rezgésnek 2-500 Hz frekvenciatartományban, valamint a 30 gn és 50 gn ütésnek is. A Schneider Electric XB4BG2320 kapcsolót számos nemzetközi szabvány szerint minősítették (IEC, JIS, CSA, UL), és több neves tanúsító szervezet (BV, UL, CSA, DNV, LROS) által jóváhagyott termék. Méretei: 47 mm magasság, 30 mm szélesség és 86 mm mélység, ami kompakt beépíthetőséget biztosít különféle vezérlőpanelekbe és berendezésekbe.
Schneider Electric Harmony XB4 - XB4BG2320 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Termék típus: Választókapcsoló
Rövid terméknév: XB4
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Szerelési átmérő: 22,5 mm
Működési jellemzők
Fejrész típusa: Standard
Jelzőegység fejének alakja: Kerek
Működtető típusa: Maradó állású
Működtető profilja: Kulcsos kapcsoló
Működtető pozíció információ: 2 pozíció 90°
Kulcs típusa: 3131A kulcs
Kulcs kivételi pozíció: Bal oldali
Elektromos jellemzők
Érintkező típusa és összetétele: 2 NO
Érintkező működése: Lassú bontású
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Hagyományos szabad levegőn történő hőáram [Ith]: 10 A az IEC 60947-5-1 szerint
Névleges üzemi áram [Ie]:
- 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
- 6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
- 0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
- 0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
- 0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
- 1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Mechanikai jellemzők
Méretek: Magasság: 47 mm, Szélesség: 30 mm, Mélység: 86 mm
Csavarozás: 0,8-1,2 Nm meghúzási nyomaték az IEC 60947-1 szerint
Csavarfejek típusa:
- Kereszthornyos, kompatibilis Philips 1-es csavarhúzóval
- Kereszthornyos, kompatibilis pozidrív 1-es csavarhúzóval
- Hornyos, kompatibilis lapos 4 mm átmérőjű csavarhúzóval
- Hornyos, kompatibilis lapos 5,5 mm átmérőjű csavarhúzóval
Csatlakoztatás
Csatlakozások - kapcsok:
- Csavaros szorítókapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
- Csavaros szorítókapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Környezeti jellemzők
IP védettségi fokozat: IP66, IP69, IP69K, IP67 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Védelem magas nyomású mosóval szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Környezeti levegő hőmérséklet működés közben: -40...70 °C
Környezeti levegő hőmérséklet tároláskor: -40...70 °C
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság:
- 30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
- 50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
Tanúsítványok és megfelelőségek
Szabványok: IEC 60947-5-1, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-1, UL 508, IEC 60947-5-5, IEC 60947-5-4, JIS C8201-1
Terméktanúsítások: BV, UL, CSA, DNV, LROS (Lloyds register of shipping)
Egyéb jellemzők
Mechanikai élettartam: 1000000 ciklus
Elektromos élettartam: 1000000 ciklus különböző terhelési feltételek mellett
Forgatónyomaték értéke: 0,14 Nm NO elektromos állapot váltáskor
