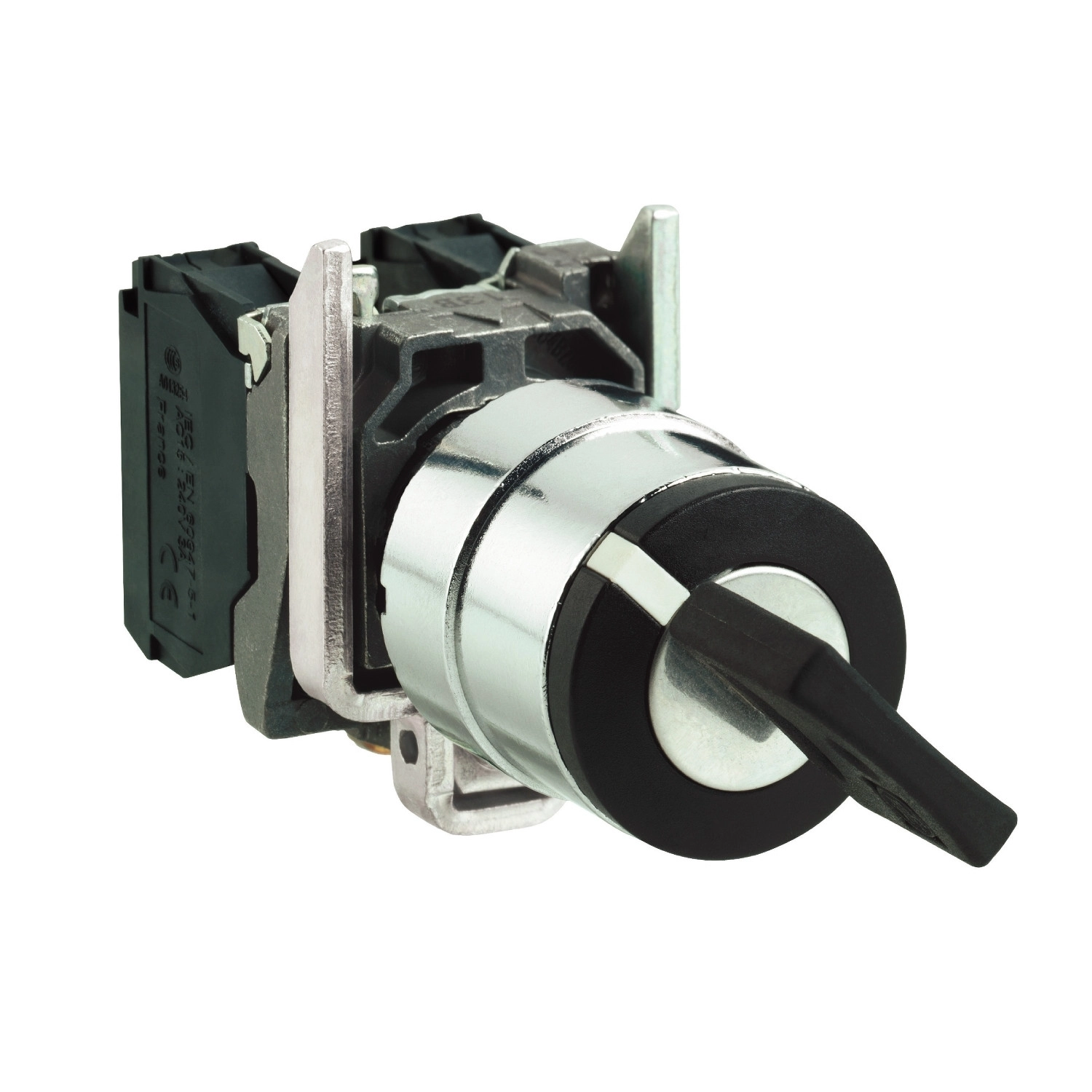

A Schneider Electric Harmony XB4 termékcsaládba tartozó XB4BG2110 kulcsos választókapcsoló egy professzionális ipari vezérlőeszköz, amely kiváló minőségű anyagokból készült, és megbízható működést biztosít a legszigorúbb ipari környezetekben is. Ez a fekete színű, kulcsos működtetésű kapcsoló 22 mm-es szabványos szerelőnyílásba illeszthető, és két kapcsolási pozícióval rendelkezik, ami különböző vezérlési alkalmazásokban teszi sokoldalúan felhasználhatóvá.
A termék kialakítása kifejezetten ipari környezetbe történő telepítésre lett optimalizálva. A krómozott fém előlap és a Zamak anyagú rögzítőgyűrű tartósságot és elegáns megjelenést biztosít. A kerek fejű, standard kialakítású kapcsoló két pozícióval (90°-os elfordítással) rendelkezik, és 458A típusú kulccsal működtethető, amely csak a bal oldali pozícióban távolítható el. Ez a kulcsos megoldás ideálissá teszi a kapcsolót olyan alkalmazási területeken, ahol az illetéktelen kapcsolást meg kell akadályozni, például biztonsági rendszerekben vagy speciális jogosultságot igénylő gépvezérlésekben.
Az XB4BG2110 modell 1 darab NO (alaphelyzetben nyitott) érintkezővel rendelkezik, amely lassú bontású működésű. A kapcsoló elektromos specifikációi lenyűgözőek: 600V szigetelési feszültség, 6 kV impulzusfeszültség-állóság, és többféle üzemi árammal használható különböző szabványoknak megfelelően. AC-15 üzemben például 3A-es terhelhetőséggel bír 240V-on, míg DC-13 üzemben 0,1A-rel terhelhető 600V-on. A kapcsoló csatlakoztatása csavarkötéses kapcsokkal történik, ami lehetővé teszi max. 2 x 1,5 mm² keresztmetszetű vezeték bekötését érvéghüvellyel, vagy min. 1 x 0,22 mm² keresztmetszetű vezeték csatlakoztatását érvéghüvely nélkül, az IEC 60947-1 szabványnak megfelelően.
A kapcsoló méretei kompaktak, mindössze 47 mm magasságú, 30 mm szélességű, és 86 mm mélységű, ami lehetővé teszi a helytakarékos beépítést. Különleges tulajdonsága a kiemelkedő környezetállóság: IP66, IP67, IP69 és IP69K védettséggel rendelkezik, ami tökéletes védelmet nyújt por és nagynyomású vízsugár ellen (akár 7000000 Pa, 55 °C, 0,1 m távolságról), így extrém körülmények között is megbízhatóan működik. A NEMA 13 és NEMA 4X besorolás szintén igazolja a termék kiváló védettségét.
Az XB4BG2110 mechanikai élettartama kiemelkedő, akár 1.000.000 kapcsolási ciklus. A kapcsoló elektromos élettartama ugyancsak 1.000.000 ciklus különböző terhelési feltételek mellett (pl. AC-15, 2A terheléssel 230V-on). A kapcsoló jelentős rezgésállósággal (5 gn, 2-500 Hz frekvenciatartományban) és ütésállósággal (30 gn 18 ms félszinusz hullám esetén, vagy 50 gn 11 ms félszinusz hullám esetén) rendelkezik az IEC 60068-2-6 és IEC 60068-2-27 szabványoknak megfelelően. A termék számos nemzetközi szabványnak és tanúsítványnak felel meg, köztük az IEC 60947-sorozat, UL 508, CSA C22.2 No 14, valamint rendelkezik BV, UL, CSA, DNV és LROS (Lloyds register of shipping) tanúsítványokkal, ami biztosítja a globális felhasználhatóságot különböző iparágakban.
Schneider Electric Harmony XB4 - XB4BG2110 -fekete választókapcsoló kulcs 458A - Ø22 2 állású 1NO 600V műszaki adatok
Termék főbb jellemzői
Termékcsalád: Harmony XB4
Termék vagy komponens típus: Választókapcsoló
Eszköz rövid neve: XB4
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Szerelési átmérő: 22,5 mm
Működési jellemzők
Fej típusa: Standard
Jelzőegység fej alakja: Kerek
Működtető típusa: Maradó állású
Működtető profil: Kulcsos kapcsoló
Működtető pozíció információ: 2 pozíció 90°
Érintkezők típusa és összetétele: 1 NO
Érintkező működése: Lassú bontású
Kulcs típusa: 458A kulcs
Kulcs kivételi pozíció: Bal oldali
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Nincs
Műszaki adatok
Magasság: 47 mm
Szélesség: 30 mm
Mélység: 86 mm
Kapcsok leírása ISO n°1: (13-14)NO
Csatlakozások - kapcsok: Csavaros kapocs, <= 2 x 1,5 mm² érvéghüvellyel az IEC 60947-1 szerint
Csavaros kapocs, >= 1 x 0,22 mm² érvéghüvely nélkül az IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyos, kompatibilis Philips 1-es csavarhúzóval
Kereszthornyos, kompatibilis pozidriv 1-es csavarhúzóval
Hornyos, kompatibilis 4 mm lapos csavarhúzóval
Hornyos, kompatibilis 5,5 mm lapos csavarhúzóval
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Elektromos jellemzők
Rövidzárlat védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Hagyományos szabad levegő termikus áram [Ith]: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 600 V (szennyezettségi fok 3) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Környezeti jellemzők
Védettségi fokozat IP: IP66 az IEC 60529 szerint
IP69
IP69K
IP67
NEMA védettségi fokozat: NEMA 13
NEMA 4X
Magas nyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Mechanikai tulajdonságok
Forgatónyomaték érték: 0,14 N.m elektromos állapotváltozás NO
Mechanikai élettartam: 1000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Megfelelőségek és tanúsítványok
Szabványok: IEC 60947-5-5
IEC 60947-1
UL 508
CSA C22.2 No 14
IEC 60947-5-1
JIS C8201-5-1
IEC 60947-5-4
JIS C8201-1
Termék tanúsítványok: BV
UL
CSA
DNV
LROS (Lloyds register of shipping)
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
