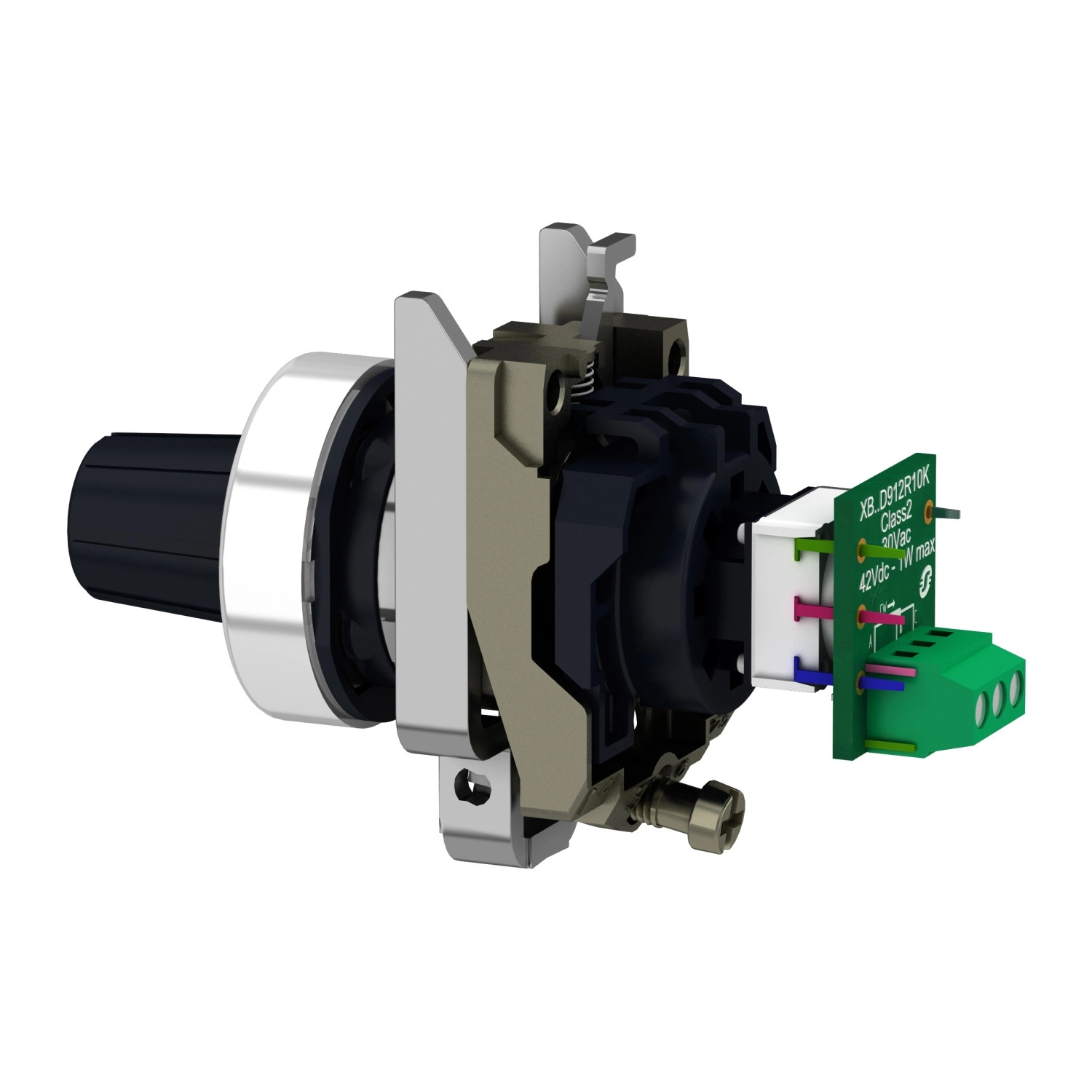

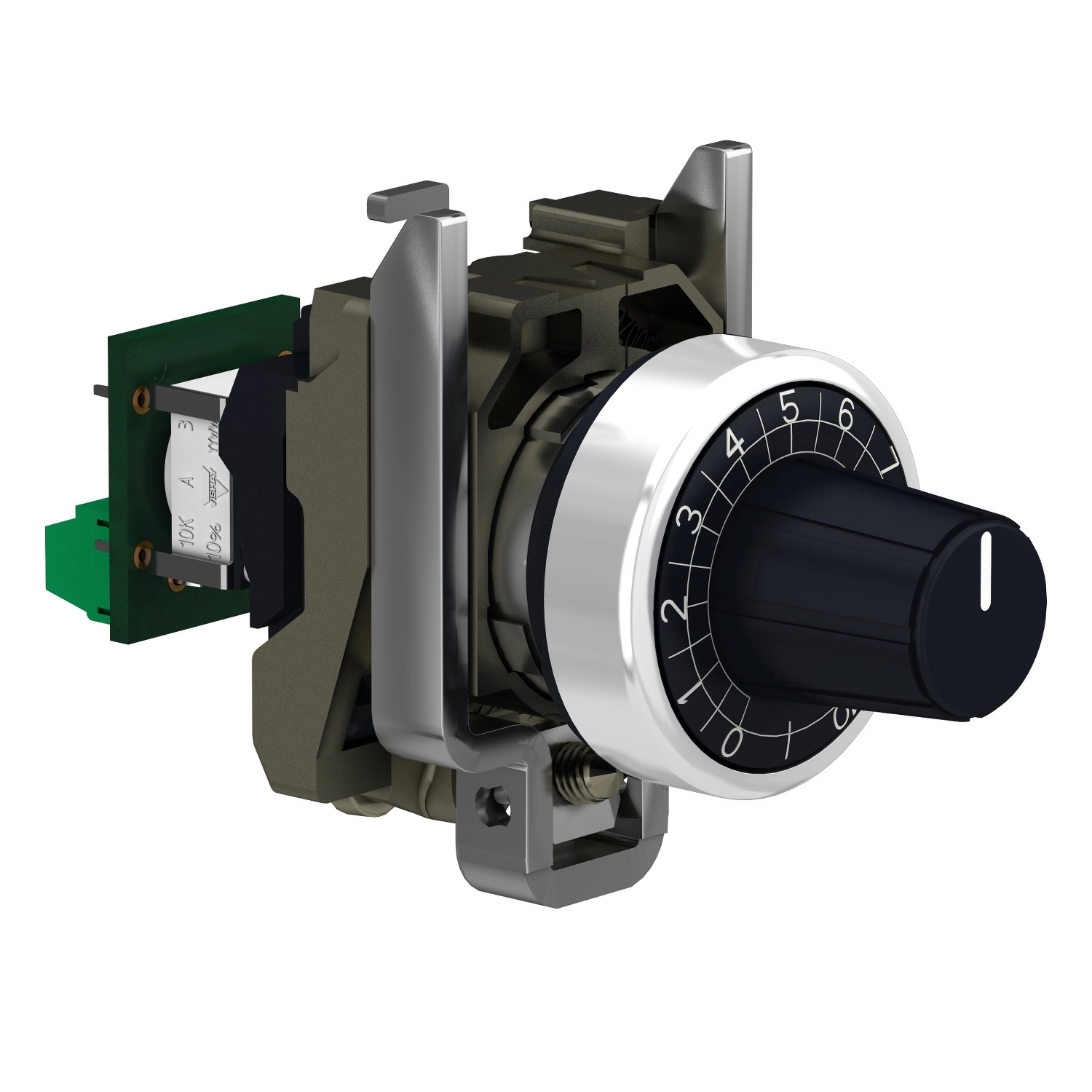

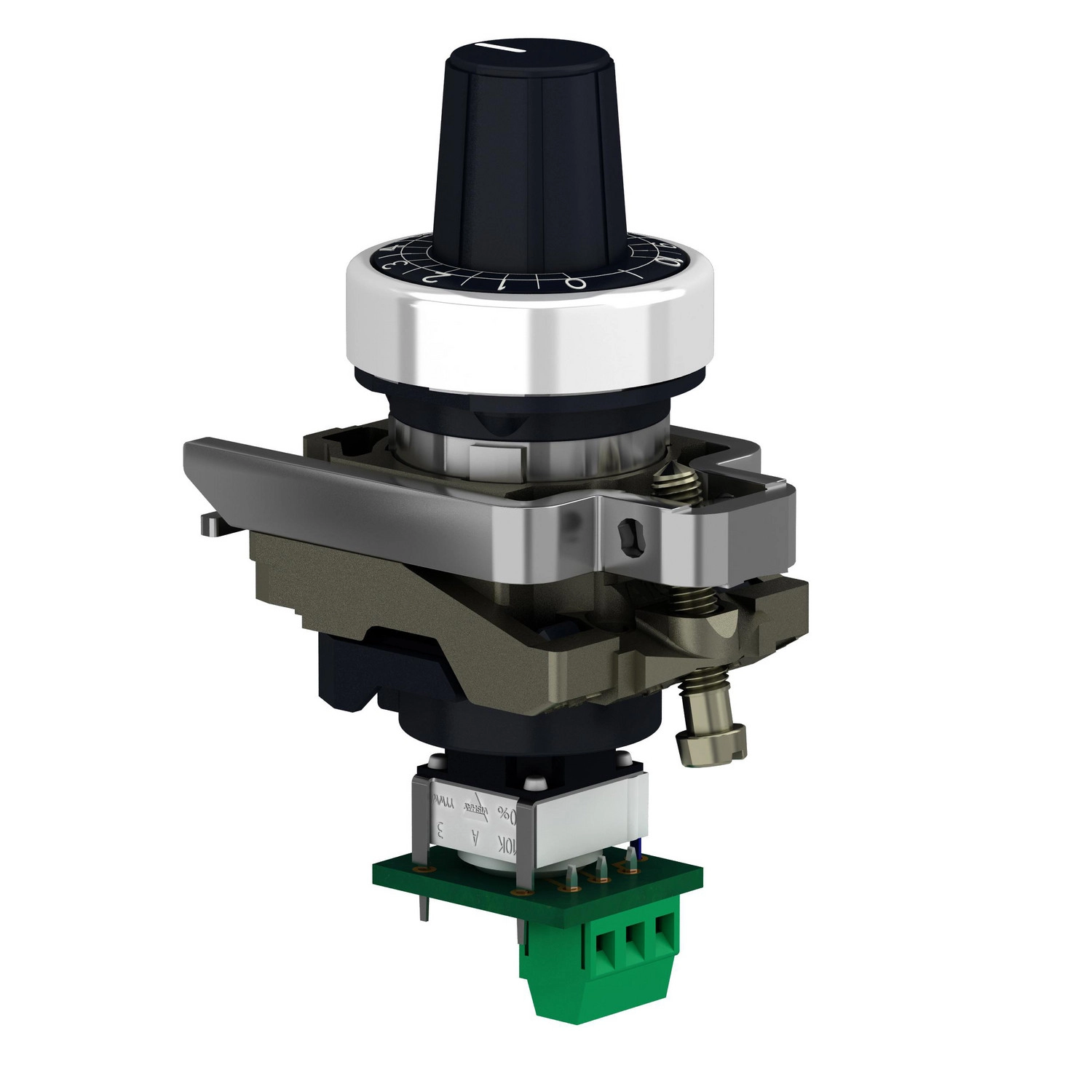

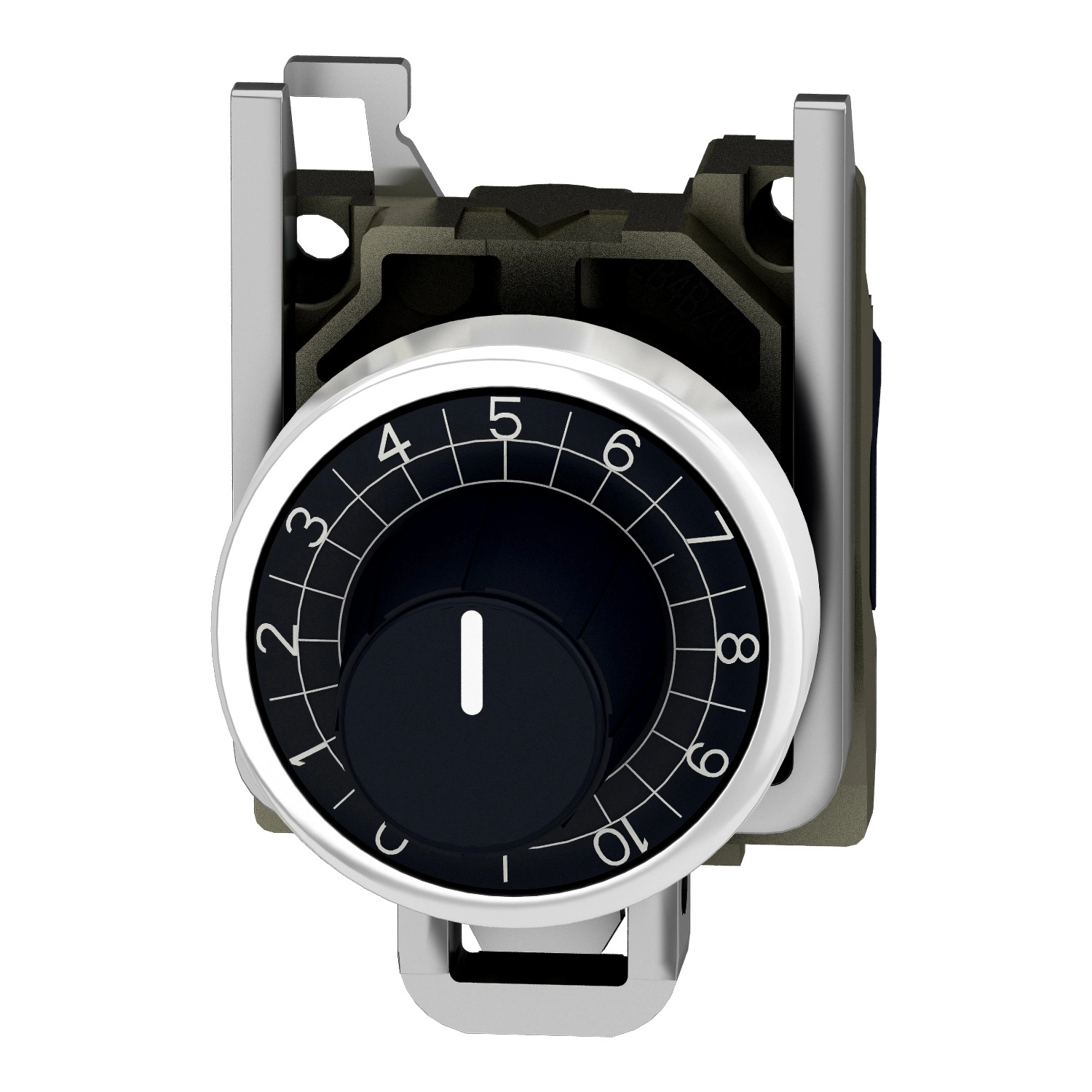

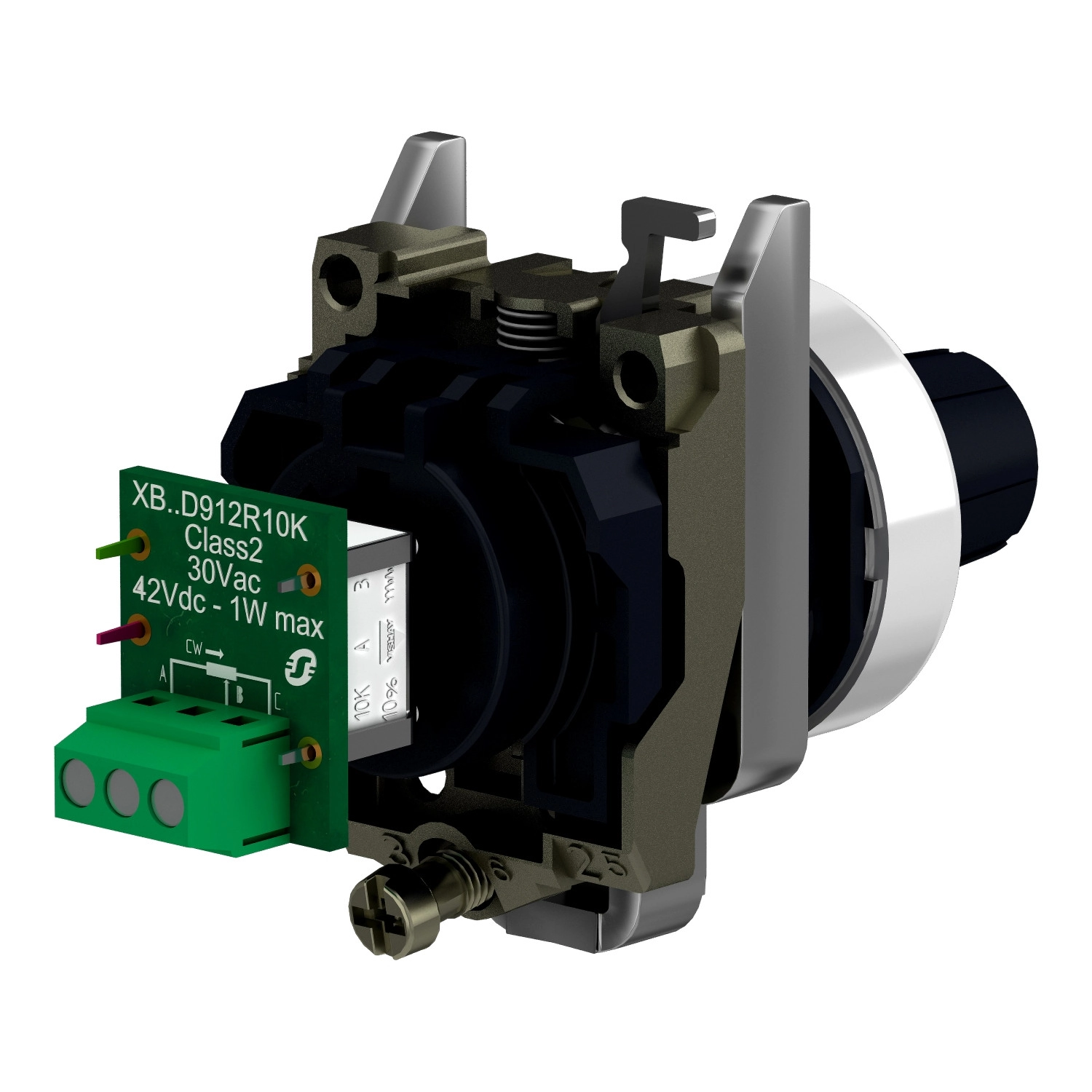

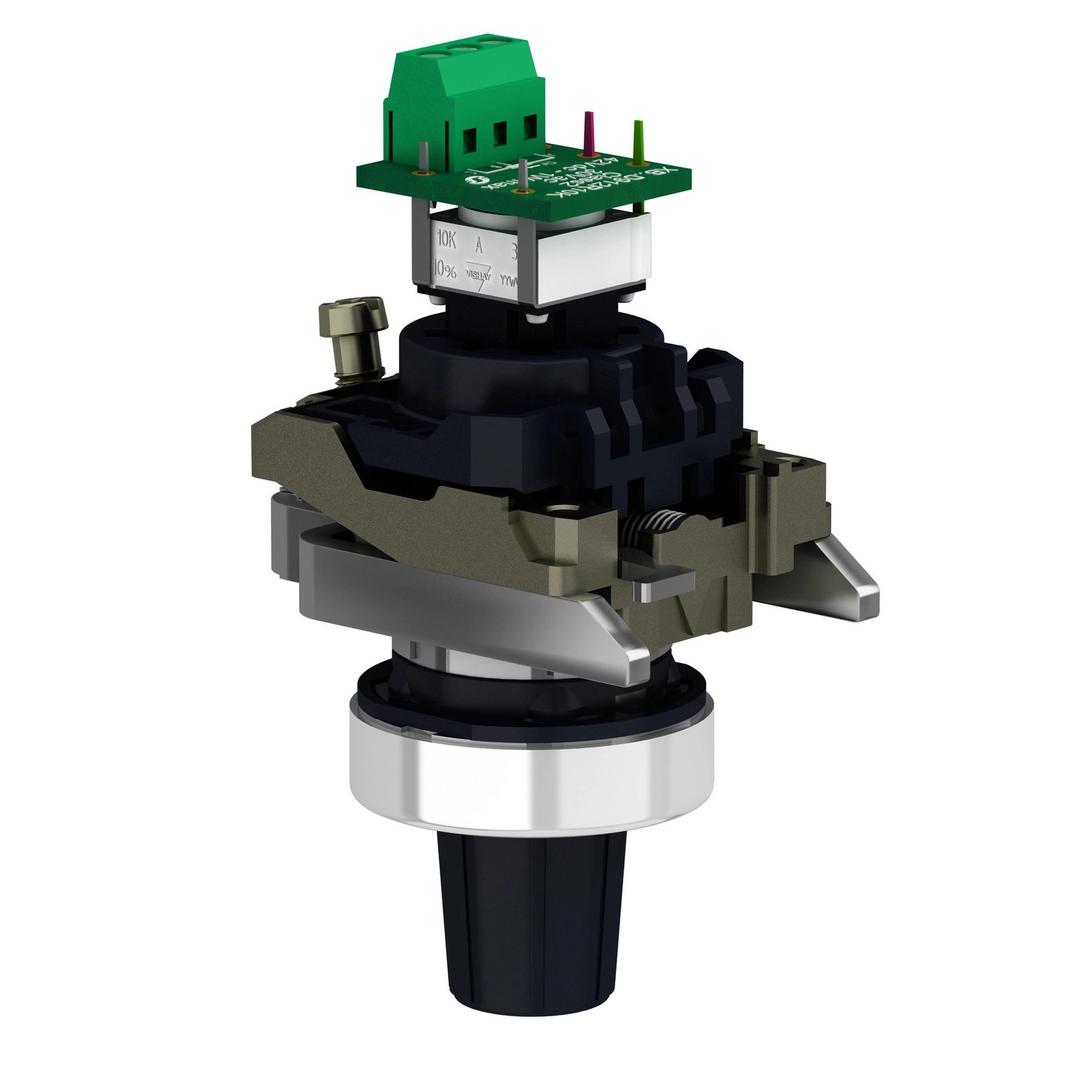

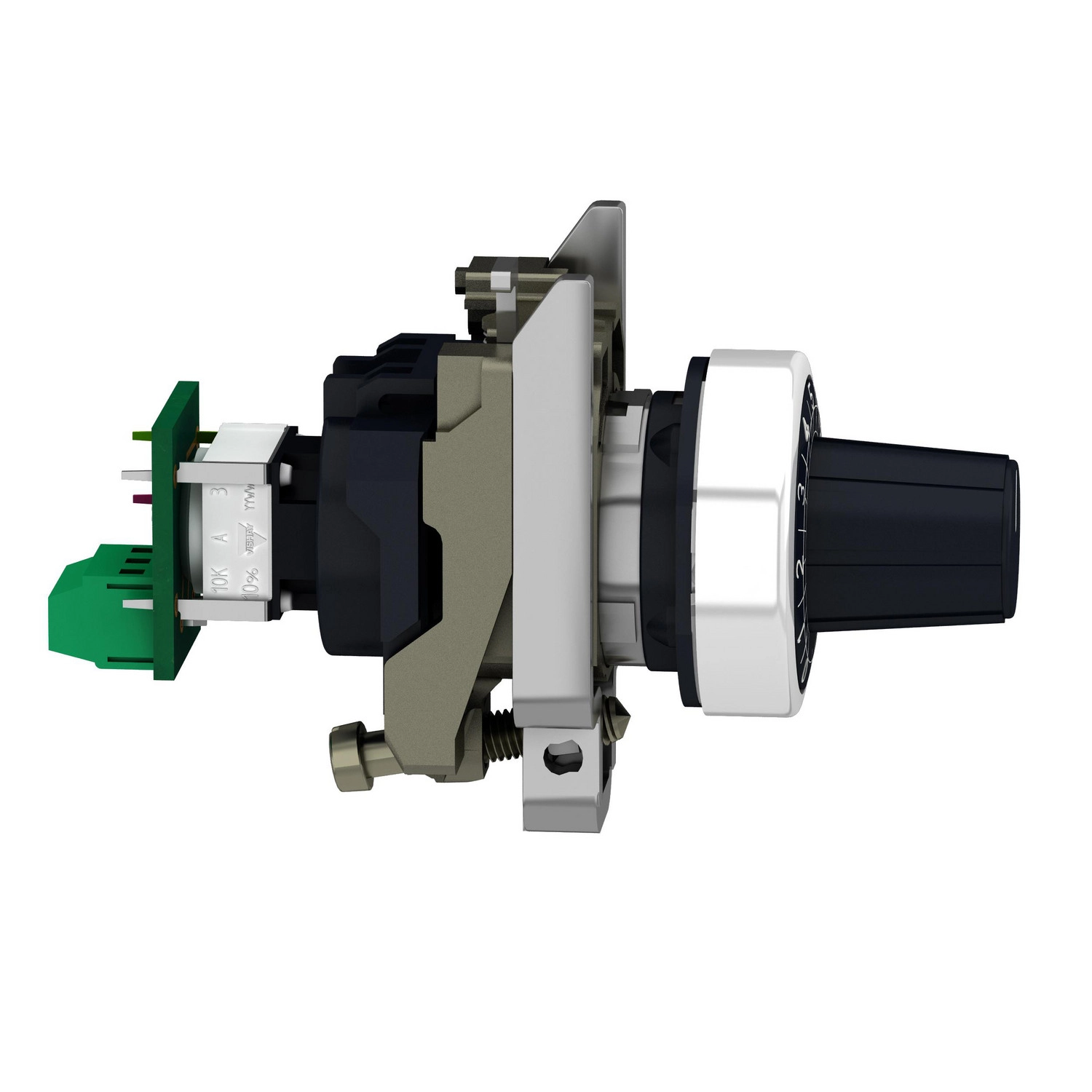

A Schneider Electric Harmony XB4BD912R47K egy komplett fém potencióméter, amely a megbízható és sokoldalú XB4 termékcsaládba tartozik. Ez a prémium minőségű ipari vezérlőelem ideális választás precíz analóg szabályozási feladatokhoz különböző automatizálási és vezérlési alkalmazásokban.
A XB4BD912R47K potencióméter standard fejkialakítással és 47 kOhm ellenállásértékkel rendelkezik, amely ideális precíziós szabályozást igénylő ipari környezetekben. A termék kialakítása kiváló minőségű anyagokból történt - a keret krómozott fémből készült, amely nem csak esztétikus megjelenést biztosít, hanem tartósságot és ellenállóképességet is a mostoha ipari körülményekkel szemben. A kezelőprofil recézett fehér forgatógombbal van ellátva, ami ergonomikus használatot tesz lehetővé még kesztyűben is, míg a kerek kialakítás könnyen felismerhető vizuális visszajelzést nyújt a beállításról.
A szerelés rendkívül egyszerű a 22,5 mm-es szabványos rögzítési átmérőnek köszönhetően, amely kompatibilis a legtöbb ipari kapcsolópanellel. A terméket 6 mm-es tengelyhez tervezték. Műszaki szempontból kiemelkedő, hogy 30 V AC vagy 42 V DC tápfeszültséggel működtethető, névleges teljesítménye 1 W 70°C-on. A belső konverziós ellenállás pontossága ±10%, és lineáris karakterisztikával rendelkezik, ami kiszámítható és pontos vezérlést biztosít. A cermet anyagból készült potencióméter 50000 ciklusos mechanikai élettartammal büszkélkedhet, ami hosszú távú megbízhatóságot garantál ipari környezetben is.
A XB4BD912R47K kiemelkedő védelmi osztályokkal rendelkezik, beleértve az IP66, IP69 és IP69K fokozatokat az IEC 60529 szabvány szerint, ami kiváló védelmet biztosít por és nagynyomású vízsugár ellen. Ellenáll akár 7000000 Pa nyomású mosásnak is 55°C hőmérsékleten 0,1 m távolságból. A NEMA 13 és NEMA 4X besorolás további bizonyítéka a termék robusztus kialakításának. Az eszköz -40°C és +70°C közötti működési hőmérséklet-tartományban használható, és ugyanezen tartományban tárolható. A Class II villamos áramütés elleni védelem megfelelő biztonságot nyújt a felhasználók számára. Az IK06 fokozat az IEC 50102 szerint megfelelő mechanikai ütésállóságot biztosít. A terméket nemzetközi szabványoknak megfelelően tervezték és gyártották, beleértve a CSA C22.2 No 14, UL 508 és IEC 60947-1 szabványokat, valamint UL, CSA és BV tanúsítvánnyal rendelkezik. Vibráció- és ütésállósága kiemelkedő: ellenáll 5 gn vibrációnak 2-500 Hz frekvenciatartományban az IEC 60068-2-6 szerint, valamint 30 gn és 50 gn ütésnek az IEC 60068-2-27 szerint.
Schneider Electric Harmony XB4 - XB4BD912R47K -komplett fém potencióméter, Ø22, 47 kOhm műszaki adatok
Általános adatok
Termékcsalád: Harmony XB4
Terméktípus: Potencióméter
Rövid terméknév: XB4
Fejkialakítás típusa: Standard
Kivitel: Komplett termék
Műszaki jellemzők
Előlap anyaga: Krómozott fém
Szerelési átmérő: 22,5 mm
Termék kompatibilitás: 6 mm-es tengely
CAD méretek (szél. × mag. × mélys.): 30 mm × 47 mm × 82 mm
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Működési környezeti hőmérséklet: -40...70 °C
Elektromos áramütés elleni védelem: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55°C-on, távolság: 0,1 m
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok: CSA C22.2 No 14, UL 508, IEC 60947-1
Terméktanúsítványok: UL listed, CSA, BV
Jelzőegység fejének alakja: Kerek
Kezelőprofil: Recézett gomb, (fehér)
Villamos jellemzők
Névleges tápfeszültség: ≤ 30 V AC, ≤ 42 V DC
Névleges teljesítmény: 1 W 70°C-on
Belső konverziós ellenállás pontossága: ±10%
Potencióméter karakterisztika: Lineáris
Mechanikai élettartam: 50000 ciklus
Ohmos érték: 47000 Ohm
Anyag: Cermet
Mechanikai jellemzők
Vibrációállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
Fő csoport: Potencióméter
Termékcsoport: Recézett gombos potencióméter
Jelölés színe: Fehér
