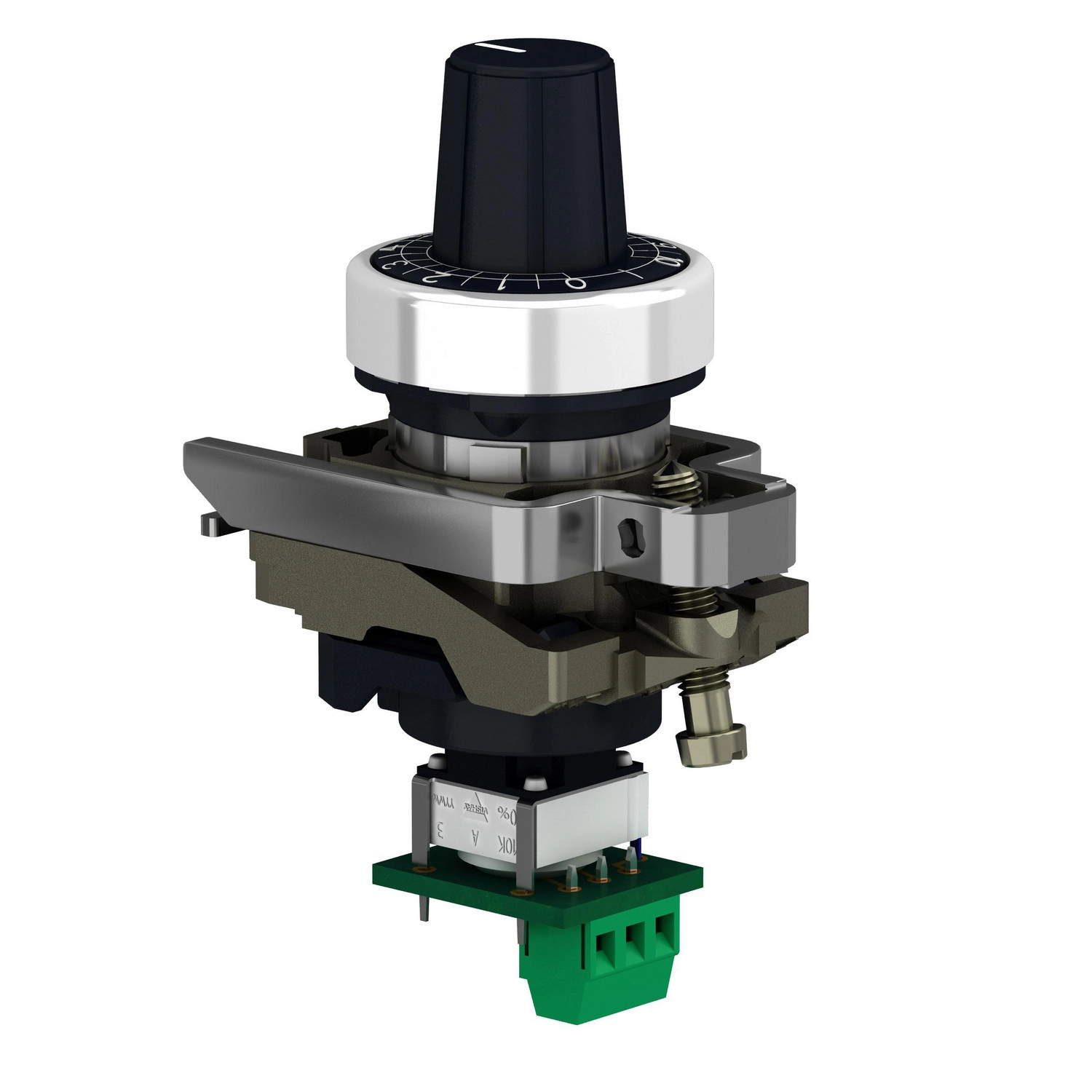

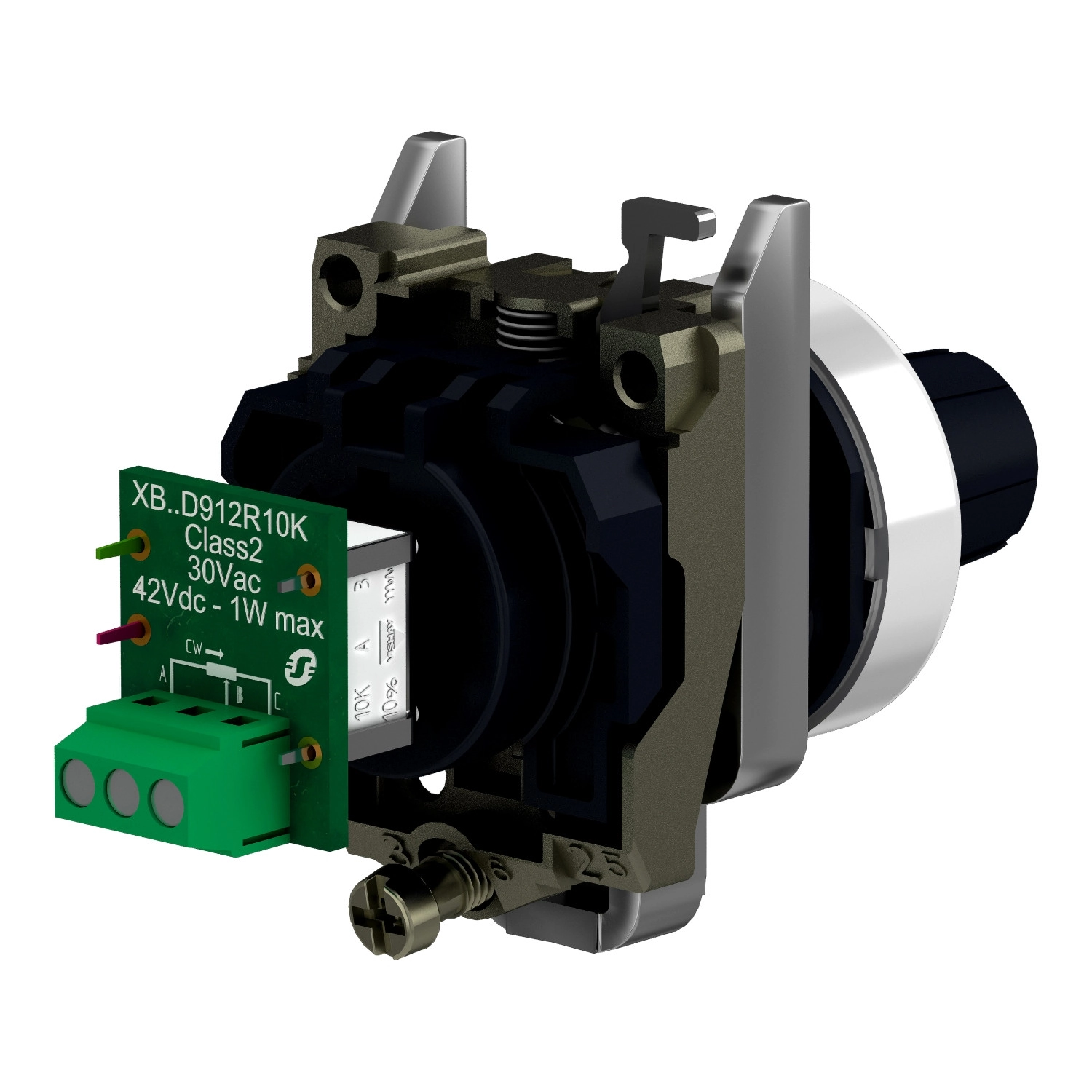

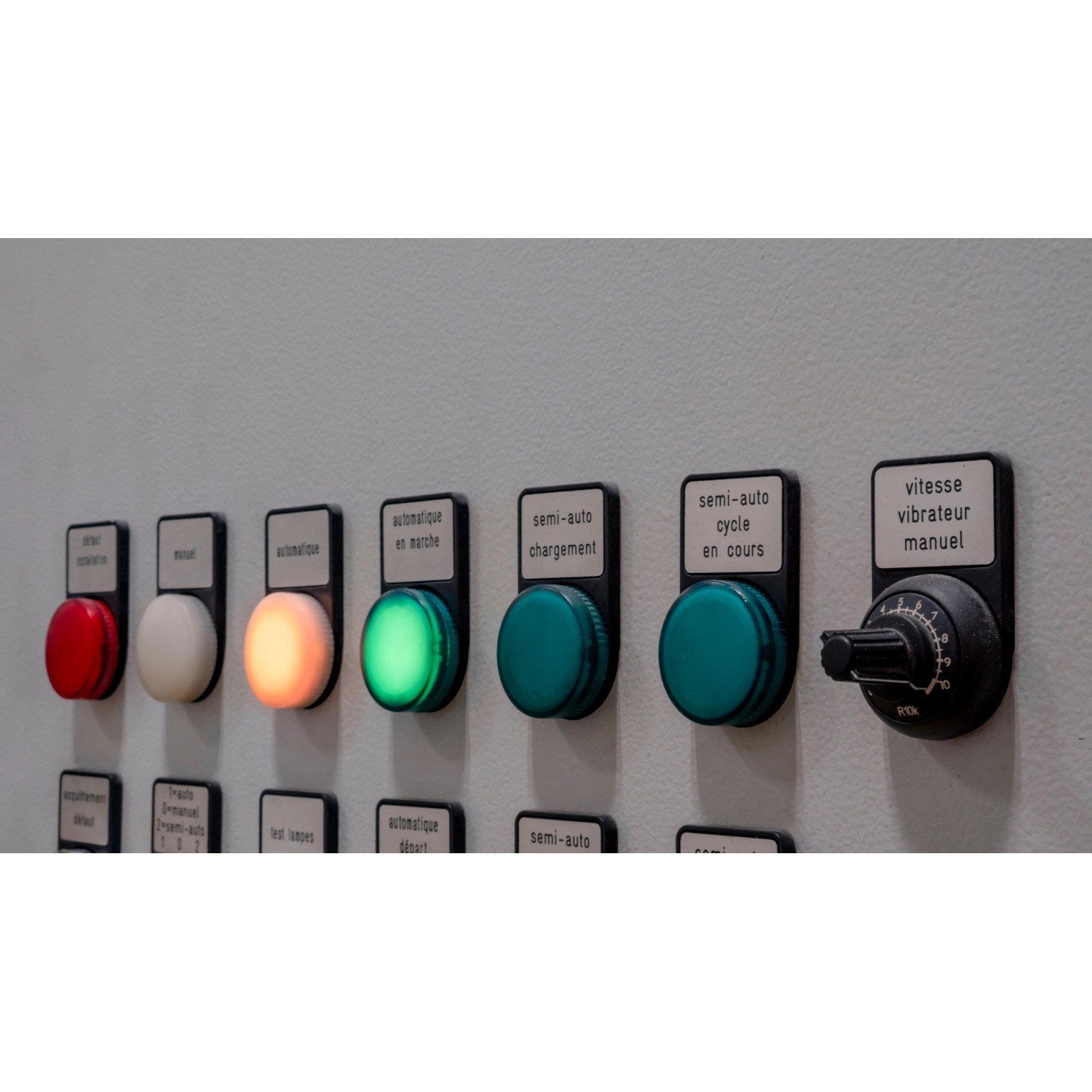

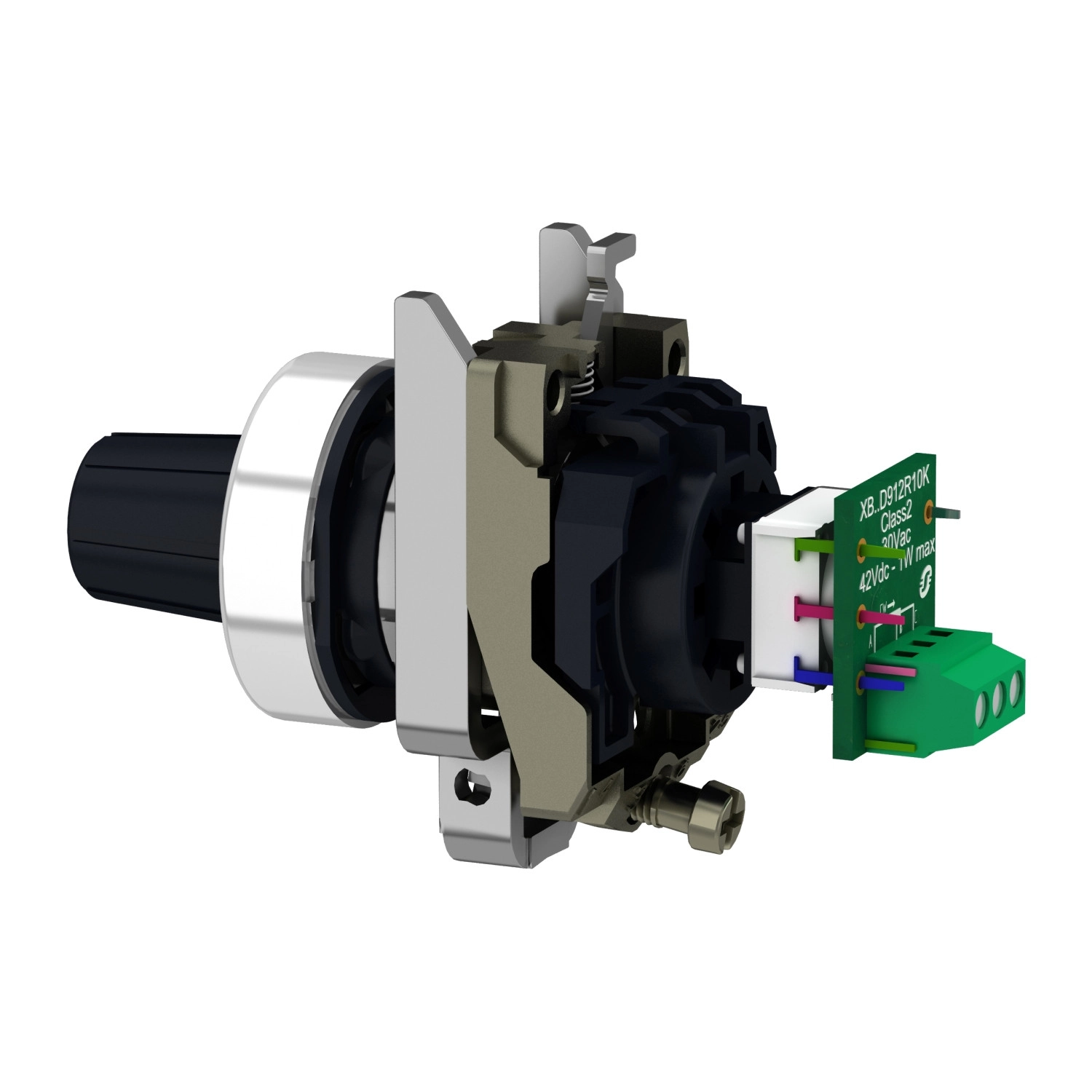

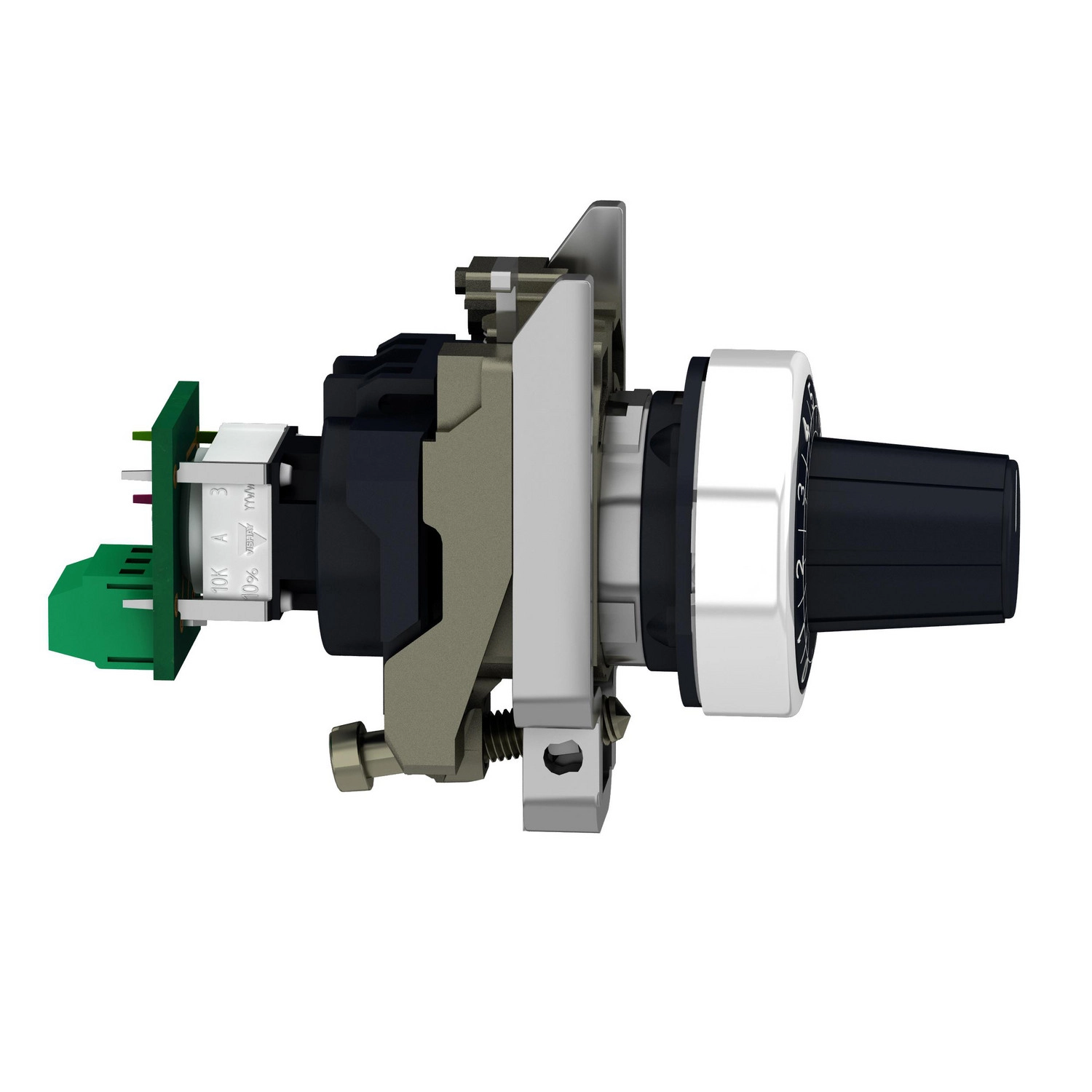

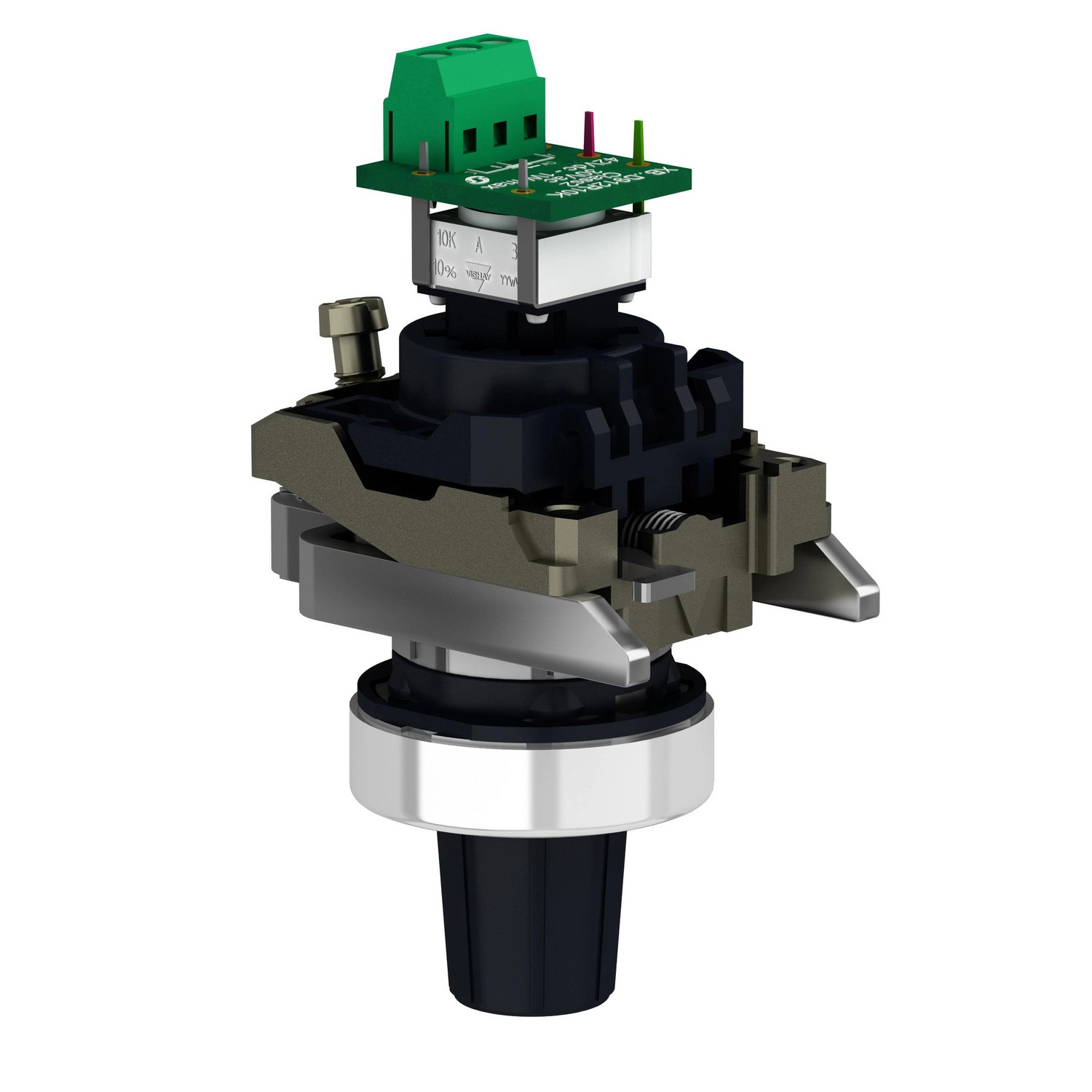

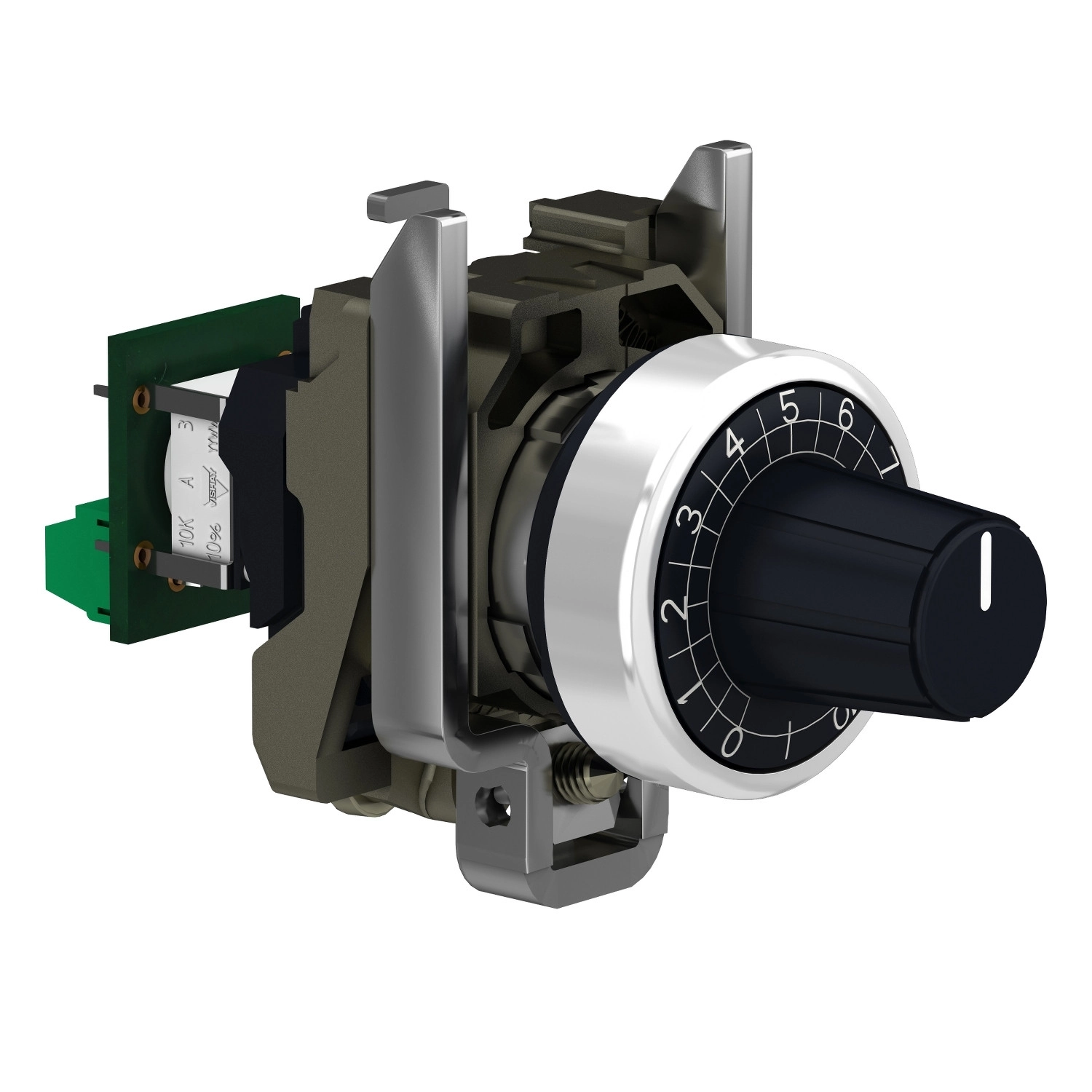

A Schneider Electric Harmony XB4 termékcsalád XB4BD912R100K cikkszámú teljes potenciométere egy sokoldalú, ipari minőségű elektromos alkatrész, amely kiváló teljesítményt és megbízhatóságot kínál a legkülönfélébb vezérlési alkalmazásokban. Ez a 22 mm-es szerelőnyílásba illeszthető, króm bevonatú fém kerettel rendelkező potenciométer ideális választás ipari vezérlőpanelekhez, automatizálási rendszerekhez és egyéb professzionális alkalmazásokhoz.
Az XB4BD912R100K potenciométer kiemelkedő műszaki paraméterekkel büszkélkedhet. A 100 000 Ohm ellenállásértékű eszköz lineáris karakterisztikával rendelkezik, ami pontos és egyenletes szabályozást biztosít. A csúcsminőségű kermet anyagból készült belső ellenállás pontossága ±10% tűréssel bír. A termék rendkívül tartós, amit az 50 000 ciklusos mechanikai élettartam is bizonyít. Működési teljesítménye 1W 70°C-on, ami lehetővé teszi a megbízható működést még magas környezeti hőmérséklet mellett is. A maximális tápfeszültség 30V AC vagy 42V DC, így a legtöbb alacsony feszültségű alkalmazásban használható.
A Harmony XB4BD912R100K potenciométer kiemelkedő védelemmel rendelkezik a különféle környezeti hatásokkal szemben. Az IP66, IP69 és IP69K védettségi szint biztosítja a por és víz elleni kiváló védelmet, valamint ellenáll a nagynyomású vízsugárnak is (7000000 Pa 55°C-on, 0,1 m távolságból). A NEMA 13 és NEMA 4X besorolás további biztosítékot nyújt az ipari környezetben való használatra. Az eszköz -40°C és +70°C közötti széles hőmérséklettartományban üzemeltethető és tárolható, így extrém körülmények között is megbízhatóan működik. Az IK06 fokozatú ütésállóság, valamint a kiváló rezgésállóság (5 gn, f=2...500 Hz) és ütésállóság (30 gn 18 ms-ig és 50 gn 11 ms-ig) további előnyt jelentenek a zordon környezetben történő alkalmazás során.

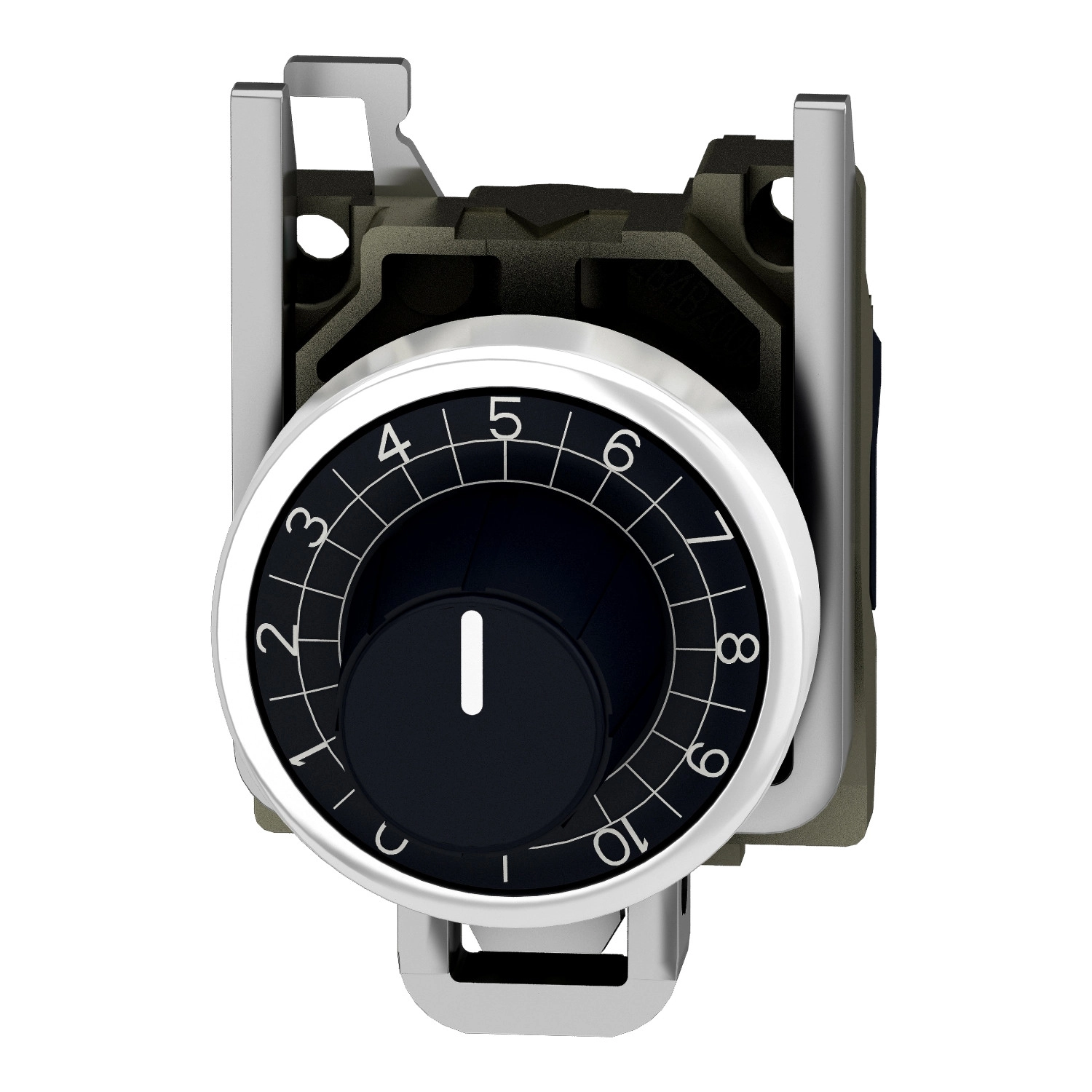

A termék praktikus kialakítása megkönnyíti a telepítést és használatot. A recézett fehér forgatógombbal ellátott, kerek fejű kezelőfelület ergonomikus és könnyen használható. A 6 mm-es tengelyátmérő kompatibilitás széles körű alkalmazhatóságot biztosít. A XB4BD912R100K teljes méretei (30 mm széles, 47 mm magas és 82 mm mély) kompakt kialakítást tesznek lehetővé. A termék megfelel a nemzetközi szabványoknak, többek között az UL 508, CSA C22.2 No 14 és IEC 60947-1 előírásoknak, valamint rendelkezik UL, CSA és BV tanúsítványokkal. A II-es érintésvédelmi osztályba tartozik az IEC 60536 szerint, ami fokozott biztonságot nyújt a felhasználók számára.
Schneider Electric Harmony XB4 - XB4BD912R100K -komplett fém potencióméter, Ø22, 100 kOhm műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Termék vagy komponens típus: Potenciométer
Eszköz rövid neve: XB4
Fej típusa: Standard
Eszköz bemutató: Teljes termék
Kiegészítő információk
Előlap anyaga: Krómozott fém
Szerelési átmérő: 22,5 mm
Termék kompatibilitás: Ø 6 mm tengely
CAD teljes szélesség: 30 mm
CAD teljes magasság: 47 mm
CAD teljes mélység: 82 mm
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemeltetési környezeti hőmérséklet: -40...70 °C
Elektromos érintésvédelmi osztály: II. osztály az IEC 60536 szerint
Védelmi fokozatok
IP védelmi fokozat: IP66 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az IEC 60529 szerint
NEMA védelmi fokozat: NEMA 13, NEMA 4X
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védelmi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, CSA C22.2 No 14, IEC 60947-1
Terméktanúsítványok: UL listed, CSA, BV
Műszaki specifikáció
Jelzőegység fej alakja: Kerek
Kezelőfelület profilja: recézett gomb, fehér
Névleges tápfeszültség: <= 30 V AC, <= 42 V DC
Névleges teljesítmény: 1 W 70 °C-on
Belső ellenállás pontossága: +-10%
Potenciométer karakterisztika: Lineáris
Mechanikai élettartam: 50000 ciklus
Ohmos érték: 100000 Ohm
Anyag: Kermet
Ellenállás külső hatásokkal szemben
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos hullám gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszos hullám gyorsulásra az IEC 60068-2-27 szerint
Termékbesorolás
Fő csoport: Potenciométer
Termékcsoport: Potenciométer recézett gomb
Jelölés színe: Fehér
