A Schneider Electric Harmony XB4 sorozatú XB4BC21 jelzésű gombafejű nyomógomb egy professzionális ipari vezérlőelem, amely kiváló minőségű anyagokból készült a hosszú élettartam és megbízható működés érdekében. Ez a termék különösen alkalmas ipari környezetben történő használatra, ahol a robosztusság és a megbízhatóság elengedhetetlen követelmény.

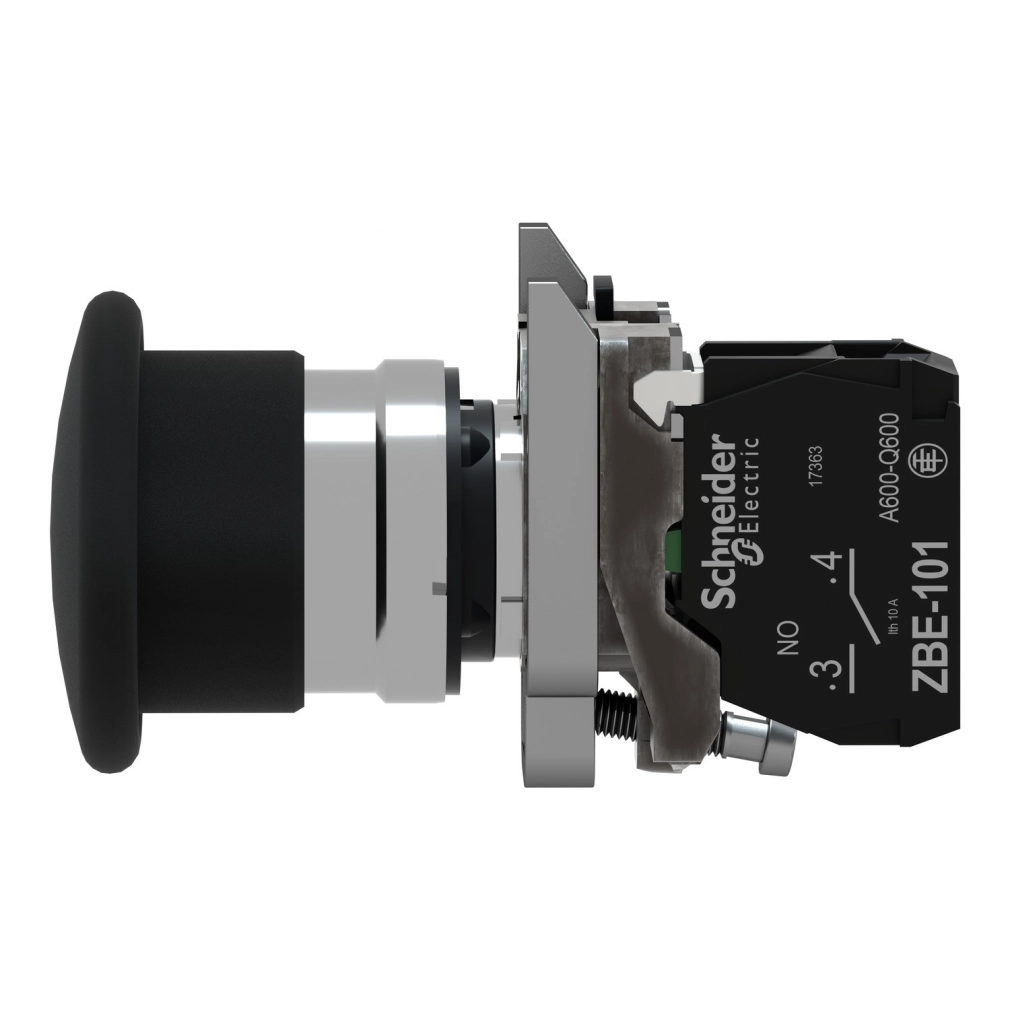

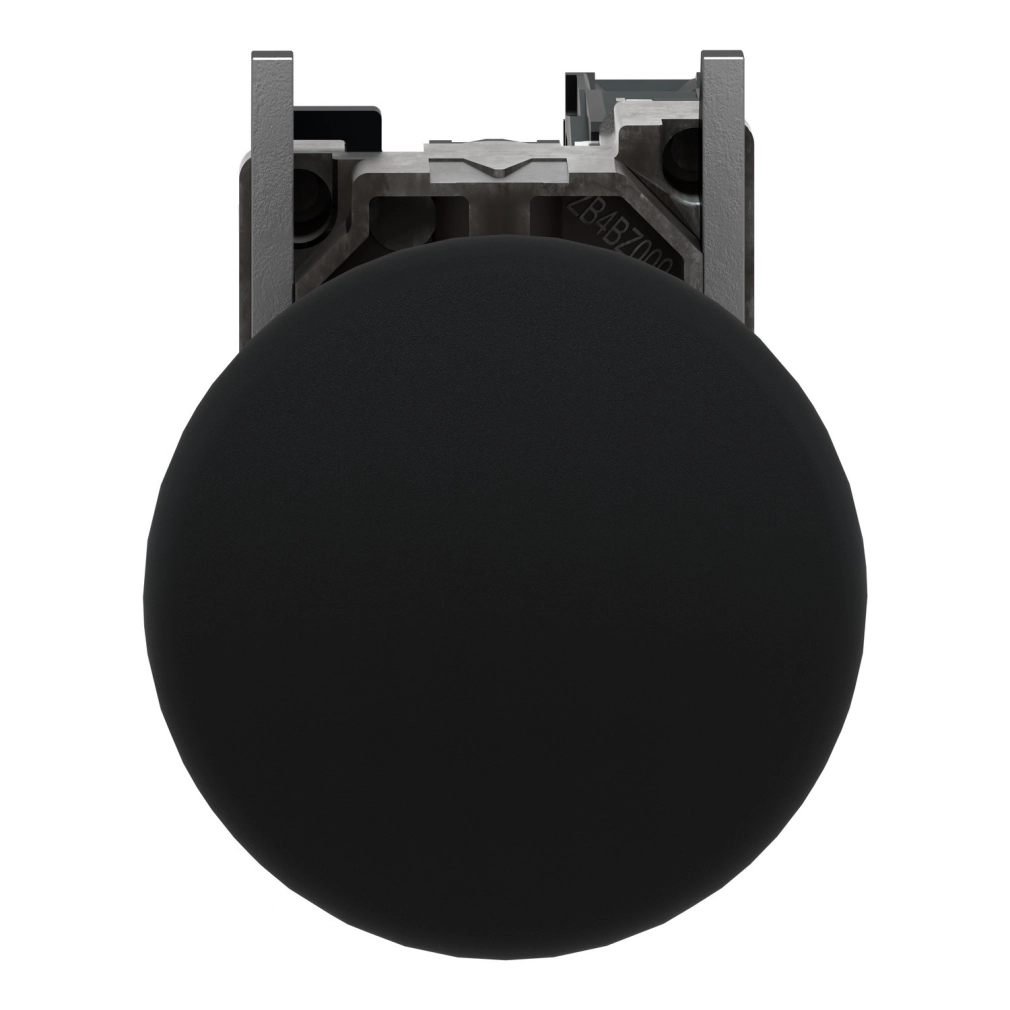

A fekete, 40 mm átmérőjű gombafejű nyomógomb tökéletes választás vészleállítás vagy egyéb kritikus vezérlési funkciók megvalósításához. A termék 22,5 mm-es szabványos furatba szerelhető, így kompatibilis a legtöbb ipari vezérlőpanellel. A krómozott fém keret és a Zamak rögzítőgallér biztosítja a stabil beépítést és ellenállást a mechanikai hatásokkal szemben. A nyomógomb rugós visszatérésű működési mechanizmussal rendelkezik, amely biztosítja a nyomógomb alaphelyzetbe való automatikus visszatérését. Az XB4BC21 egy NO (normally open - alaphelyzetben nyitott) érintkezővel rendelkezik, lassú megszakítású kontaktusműködéssel, amely különösen hasznos lehet bizonyos vezérlési feladatokban.
A termék IP66, IP69 és IP69K védettségi fokozattal rendelkezik, ami kiemelkedő védelmet biztosít por és víz ellen, még nagynyomású mosás esetén is - akár 7000000 Pa nyomásig 55°C-on, 0,1 m távolságból. A NEMA 13 és NEMA 4X besorolás további bizonyítéka a termék kiváló környezeti ellenállóságának. A nyomógomb -40...+70 °C közötti üzemi hőmérséklet-tartományban használható, így szélsőséges körülmények között is megbízhatóan működik. Az IK06 fokozatú ütésállóság további védelmet nyújt a mechanikai behatásokkal szemben. A Schneider Electric XB4BC21 nyomógomb ezüst ötvözetű (Ag/Ni) érintkezői hosszú élettartamot és kiváló elektromos vezetőképességet biztosítanak. A termék 5 millió mechanikai kapcsolási ciklusra van tervezve, valamint 1 millió elektromos kapcsolási ciklust garantál különböző terhelési feltételek mellett, az IEC 60947-5-1 szabvány C. függeléke szerint.
A termék elektromos szempontból is kiváló paraméterekkel rendelkezik: 600 V névleges szigetelési feszültség (Ui), 6 kV névleges lökőfeszültség-állóság (Uimp), és többféle üzemi áramerősség különböző alkalmazási kategóriákban, mint például 3 A 240 V-nál AC-15 kategóriában, vagy 6 A 120 V-nál AC-15 kategóriában. A csavaros csatlakozóterminálok lehetővé teszik a maximum 2 x 1,5 mm² keresztmetszetű vezetékek csatlakoztatását kábelvéggel, vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezetékek csatlakoztatását kábelvég nélkül. A termék széleskörű nemzetközi szabványoknak felel meg, többek között: IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1, UL 508 és több más. Számos nemzetközi tanúsítvánnyal is rendelkezik, mint például CSA, LROS (Lloyds Register of Shipping), BV, UL listed és DNV, ami igazolja a termék megfelelőségét a legszigorúbb követelményeknek is.
Schneider Electric Harmony XB4 - XB4BC21 -komplett fém Ø40mm gombafejű nyomógomb, Ø22, visszatérő, 1NO, fekete műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Eszköz rövid neve: XB4
Termék vagy komponens típusa: Nyomógomb
Keret anyaga: Krómozott fém
Rögzítőgallér anyaga: Zamak
Szerelési átmérő: 22,5 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: rugós visszatérésű
Működtető profilja: Fekete gombafej Ø 40 mm, jelöletlen
Fej típusa: Standard
Érintkezők típusa és összetétele: 1 NO
Érintkező működése: Lassú megszakítású
Csatlakozások
Csatlakozások - terminálok: Csavaros szorító terminálok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros szorító terminálok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Kiegészítő
Magasság: 46,5 mm
Szélesség: 40 mm
Mélység: 81,5 mm
Ellenállás nagynyomású mosással szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Nélkül
Működési út: 2,6 mm (NO elektromos állapot változtatása)
4,3 mm (teljes út)
Működtetési erő: 3,8 N NO elektromos állapot változtatása
Mechanikai élettartam: 5000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszt kompatibilis Philips 1-es csavarhúzóval
Kereszt kompatibilis pozidriv 1-es csavarhúzóval
Hornyos kompatibilis lapos Ø 4 mm csavarhúzóval
Hornyos kompatibilis lapos Ø 5,5 mm csavarhúzóval
Elektromos jellemzők
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 10 A betét biztosíték gG típusú az IEC 60947-5-1 szerint
Konvencionális szabad levegő termikus áram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (szennyezettségi fok 3) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áramerősség: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Környezet
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40...70 °C
Környezeti hőmérséklet működéshez: -40...70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Tanúsítványok
Szabványok: IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-5, UL 508, JIS C8201-5-1, IEC 60947-5-4, JIS C8201-1
Termék tanúsítványok: CSA, LROS (Lloyds Register of Shipping), BV, UL listed, DNV
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 10 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
