A Schneider Electric Harmony XB4BA711237 egy professzionális, ipari kivitelű hármas fejű nyomógomb, amely kompakt kialakításával és robusztus szerkezetével tökéletes választás vezérlőpanelekbe, gépekbe való beépítésre. Ez a prémium minőségű kapcsolóelem a Harmony XB4 termékcsaládba tartozik, amely a megbízhatóság és tartósság szinonimájává vált az ipari automatizálás területén.

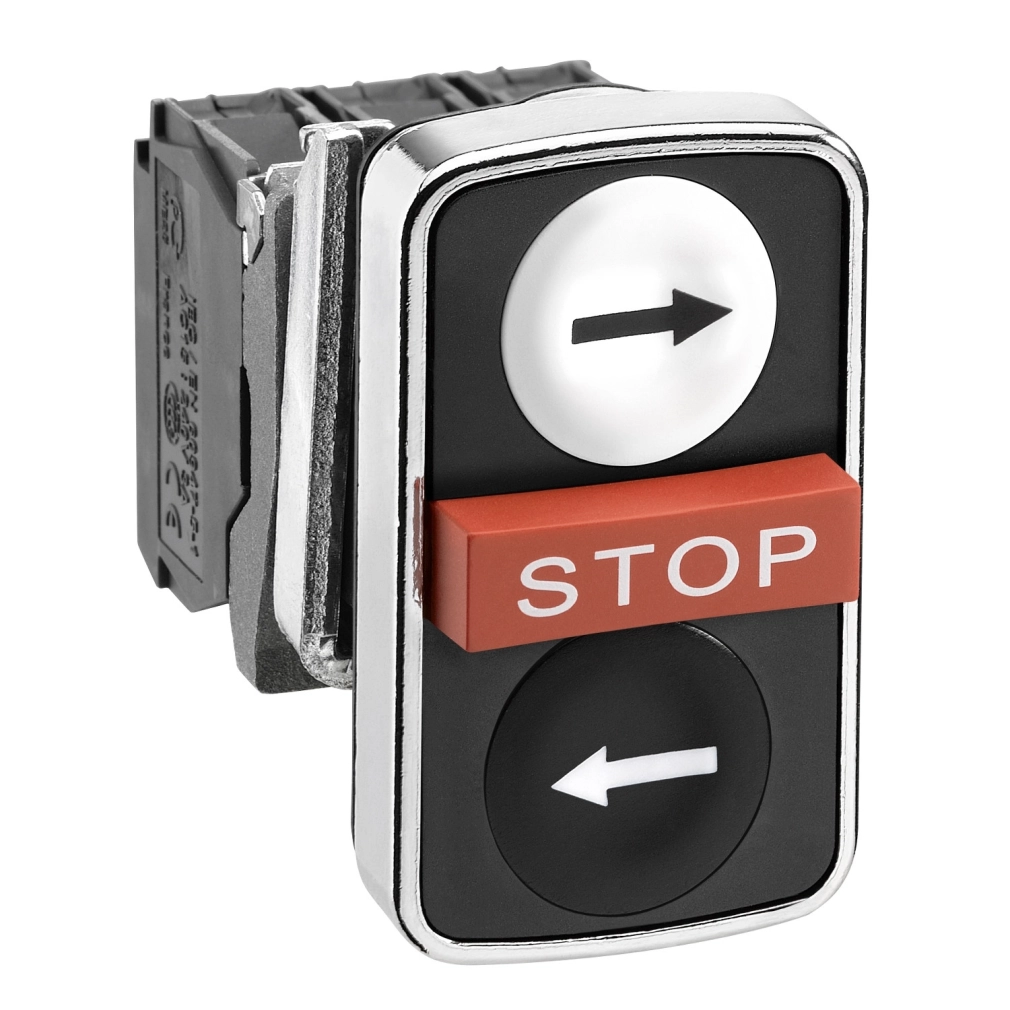

A nyomógomb különleges, három nyomófejjel rendelkező kialakítása lehetővé teszi a komplex vezérlési funkciókat egyetlen komponensben. A három nyomófej egyedi kialakítással rendelkezik: egy fehér, süllyesztett nyomógomb jobbra mutató nyíl jelöléssel (fekete színben), egy fekete süllyesztett nyomógomb balra mutató nyíl jelöléssel (fehér színben), valamint egy piros, kiálló középső STOP nyomógomb (fehér felirattal). Ez a konfiguráció ideálissá teszi a terméket irányváltó vagy stop funkcióval ellátott vezérlésekhez, például szállítószalagok, emelők vagy egyéb ipari berendezések esetében.
A Schneider Electric XB4BA711237 hármas nyomógomb műszaki paraméterei imponálóak: a 22,5 mm-es szabványos rögzítőgyűrű átmérőnek köszönhetően a legtöbb ipari panelbe könnyedén beépíthető. A termék fejrészének téglalap alakja jellegzetes megjelenést biztosít, míg a krómozott fém keret és a Zamak anyagú rögzítőgyűrű tartósságot és stílusos megjelenést kölcsönöz. A nyomógombok rugós visszatérítésűek, ami biztosítja a könnyű és megbízható működést minden használat során.
A termék elektromos jellemzőit tekintve 1NO+1NC (egy záró és egy nyitó) érintkezővel rendelkezik, amelyek ezüst ötvözetből (Ag/Ni) készültek a kiváló elektromos vezetőképesség érdekében. Az érintkezők lassú nyitásúak (slow-break), ami fontos lehet bizonyos alkalmazásoknál. A csatlakozás csavaros szorítókapcsokkal vagy rugós kapcsokkal történhet, és különböző méretű vezetékeket fogad el, maximum 2 x 1,5 mm² keresztmetszetig kábelvéggel, vagy minimum 0,22 mm² keresztmetszetig kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően.
A Schneider Electric Harmony XB4BA711237 nyomógomb kiemelkedő műszaki paraméterekkel büszkélkedhet: 10A konvencionális szabad levegőáramú termikus áramerősség, 600V névleges szigetelési feszültség (3-as szennyezettségi fok mellett) és 6kV névleges impulzus-állóság. A termék különböző névleges üzemi áramokat támogat, például 3A 240V-on AC-15 üzemmódban, 6A 120V-on AC-15 üzemmódban, vagy különböző DC terhelések esetén az IEC 60947-5-1 szabványnak megfelelően.
A termék kivételes mechanikai és elektromos élettartammal rendelkezik: 1.000.000 működési ciklus mechanikai tartósság, valamint szintén 1.000.000 ciklus elektromos tartósság különböző AC-15 és DC-13 terhelések mellett, 3600 ciklus/óra működési gyakoriság és 0,5 terhelési tényező esetén. Az elektromos megbízhatósága is kiemelkedő, tiszta környezetben λ < 10exp(-6) 5V és 1mA mellett, illetve λ < 10exp(-8) 17V és 5mA mellett, az IEC 60947-5-4 szabványnak megfelelően.
A Schneider Electric XB4BA711237 nyomógomb környezetállósági jellemzői szintén figyelemre méltóak: IP69K és IP69 védettségi szint az IEC 60529 szabvány szerint, valamint NEMA 13 és NEMA 4X besorolás. A termék IK06 fokozatú ütésállósággal rendelkezik az IEC 50102 szerint, és széles hőmérsékleti tartományban használható: -25°C és +70°C között üzemeltethető, míg tárolási hőmérséklet-tartománya -40°C-tól +70°C-ig terjed. A nyomógomb ellenáll a nagy nyomású mosásnak is, akár 7.000.000 Pa nyomásig 55°C-on, 0,1 méter távolságból. Különböző rezgés- és ütésállósági teszteknek is megfelel: 5 gn rezgésállóság (f=2...500 Hz) az IEC 60068-2-6 szerint, valamint 30 gn és 50 gn ütésállóság különböző időtartamú gyorsulások esetén.
Schneider Electric Harmony XB4 - XB4BA711237 műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Hármas fejű nyomógomb
Rövid megnevezés: XB4
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Fejrész típusa: Standard
Szerelési átmérő: 22,5 mm
Jelzőegység fejrészének alakja: Téglalap alakú
Működtető típusa: Rugós visszatérésű
Működtető profil: 2 süllyesztett - 1 középen kiálló STOP nyomógomb
Működtetők leírása: Fehér "jobbra nyíl" - fekete "balra nyíl" - piros "STOP"
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Lassú nyitású
Csatlakozások - kapcsok: Csavaros szorítókapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros szorítókapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Rugós kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Rugós kapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Kiegészítő információk
CAD teljes szélesség: 30 mm
CAD teljes magasság: 50 mm
CAD teljes mélység: 59 mm
Működtető profil: Piros kiálló, STOP (fehér)
Fehér süllyesztett, jobbra nyíl (fekete)
Fekete süllyesztett, balra nyíl (fehér)
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Konvencionális termikus áram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Mechanikai élettartam: 1000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Működtető erő: 3,5 N NC elektromos állapotváltozásnál
3,8 N NO elektromos állapotváltozásnál
Működési út: 1,5 mm (NC elektromos állapotváltozás)
2,6 mm (NO elektromos állapotváltozás)
4,3 mm (teljes út)
Környezeti jellemzők
Védő kezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -25...70 °C
Elektromos áramütés elleni védelem osztálya: I. osztály az IEC 61140 szerint
IP védettségi fokozat: IP69K az IEC 60529 szerint
IP69 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
Tanúsítványok
Terméktanúsítványok: CSA
LROS (Lloyds hajózási nyilvántartás)
BV
UL listázott
DNV
Szabványok: IEC 60947-1
IEC 60947-5-5
IEC 60947-5-4
IEC 60947-5-1
UL 508
CSA C22.2 No 14
JIS C8201-5-1
JIS C8201-1
