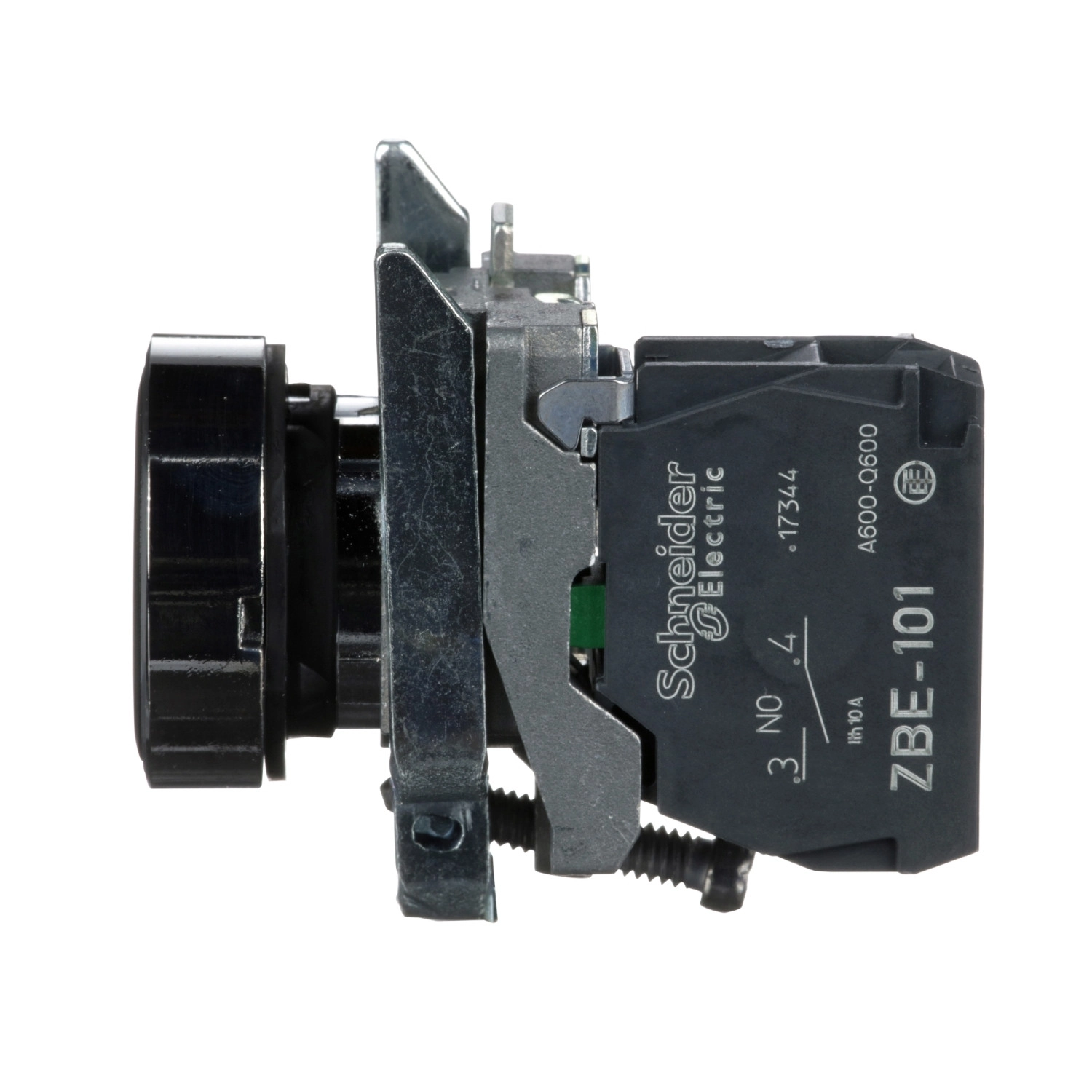

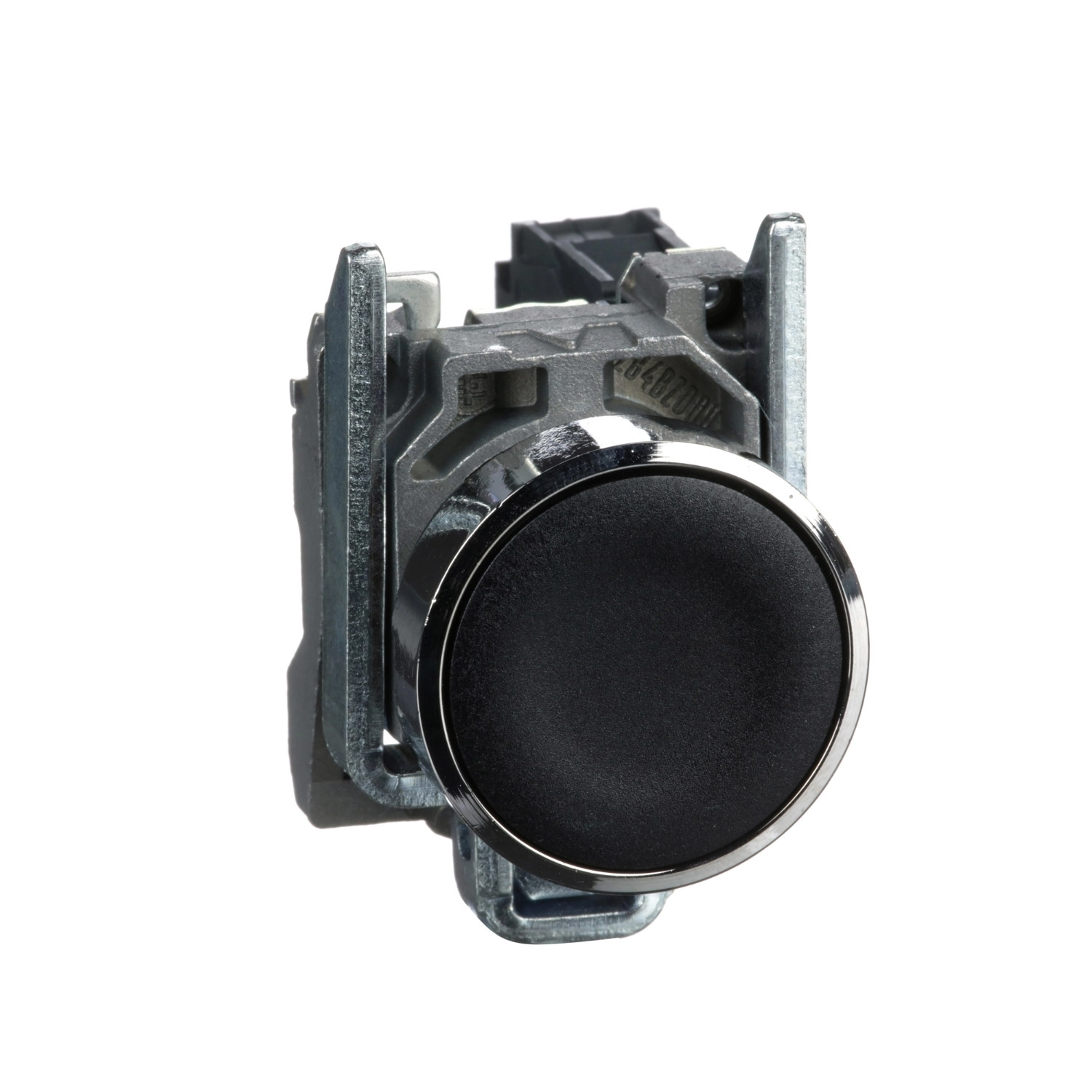

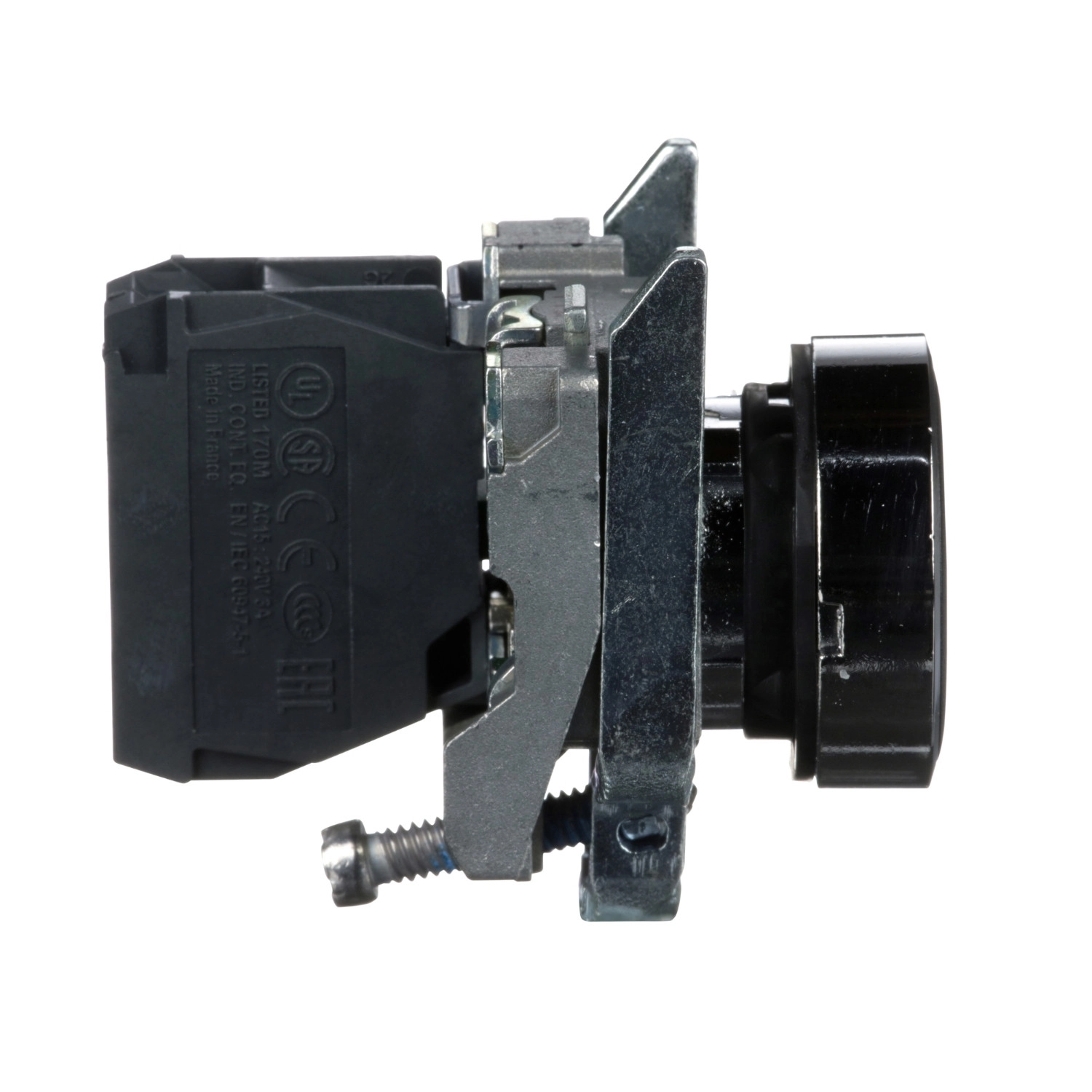

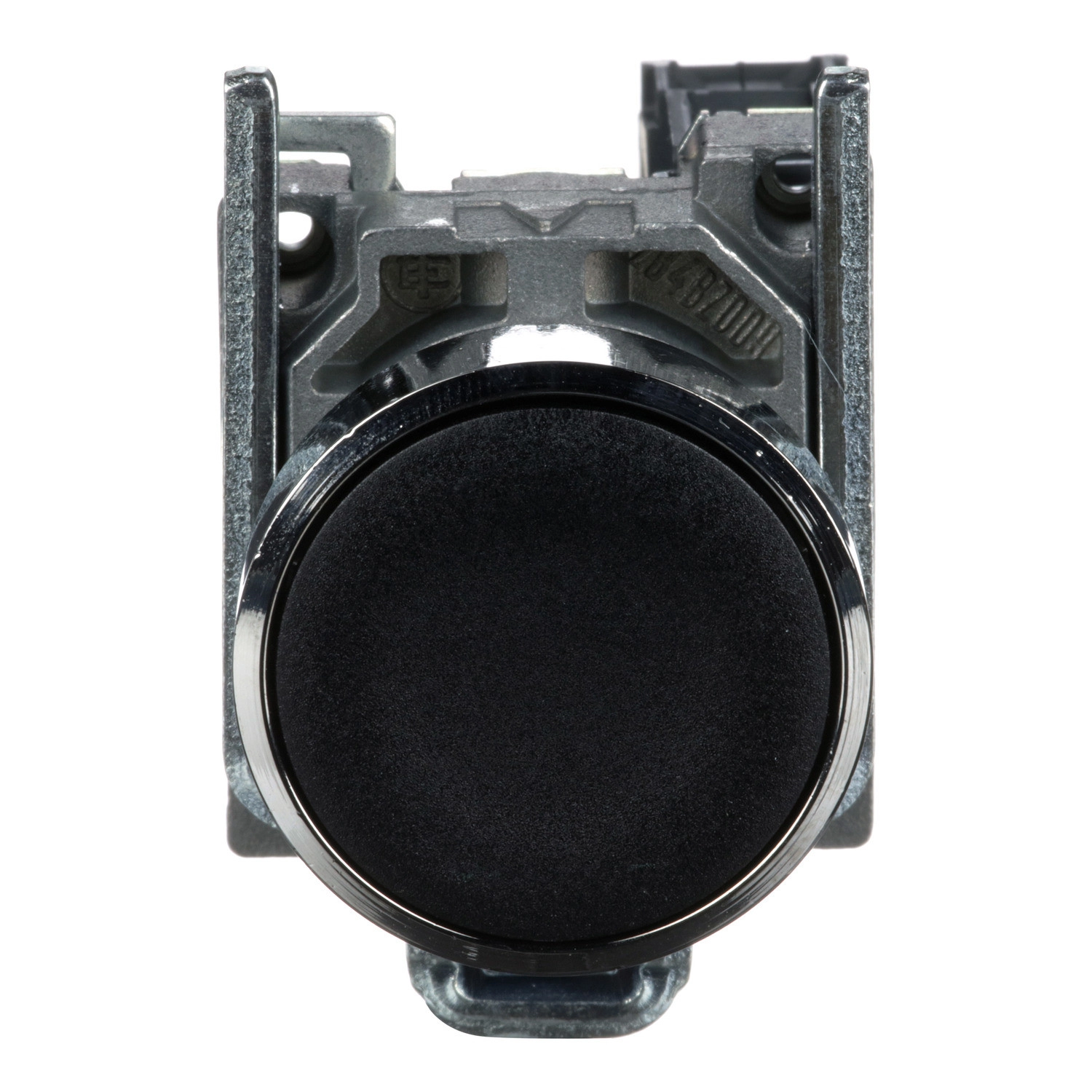

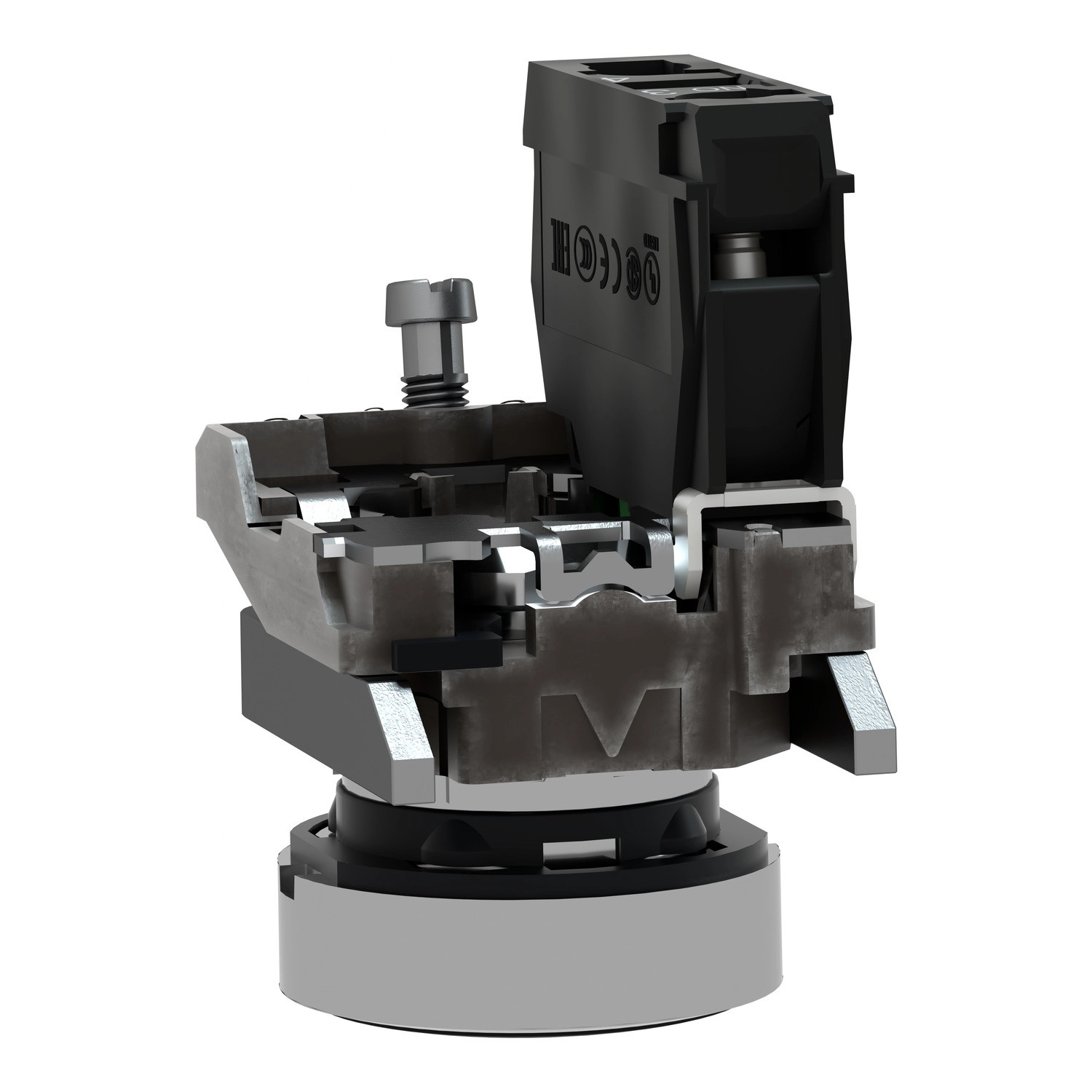

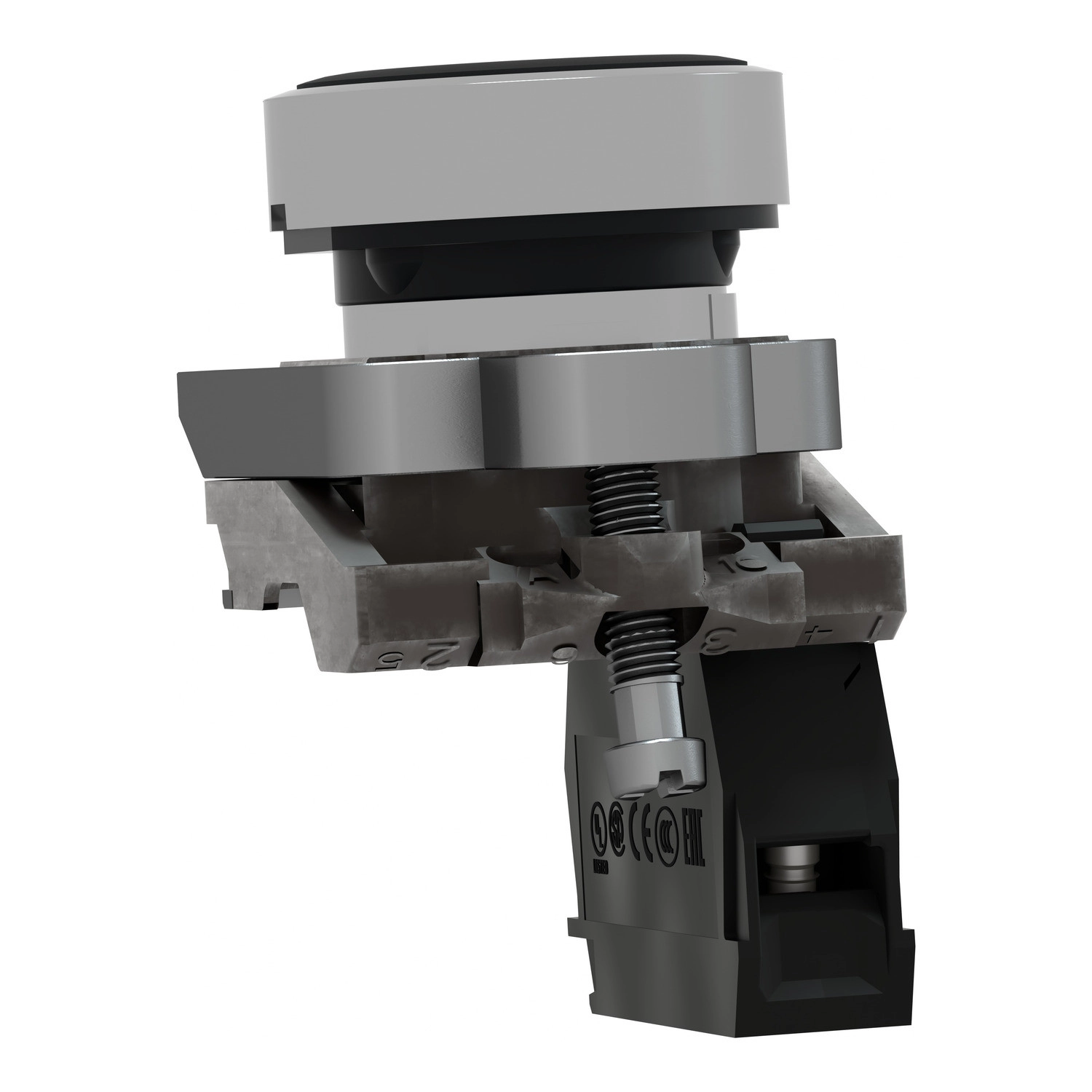

A Schneider Electric Harmony XB4 sorozatú XB4BA21 nyomógomb egy kiváló minőségű, ipari környezetbe tervezett kapcsolóelem, amely megbízhatóságával és tartósságával tűnik ki a hasonló termékek közül. Ez a fekete, jelöletlen, visszatérő nyomógomb ideális választás különféle vezérlési alkalmazásokhoz, ahol fontos a hosszú élettartam és a megbízható működés.
Az XB4BA21 nyomógomb a Schneider Electric prémium kategóriás Harmony XB4 termékcsaládjának tagja, amelyet a professzionális felhasználásra terveztek. A termék egy 1NO (egy záró) érintkezővel rendelkezik, és 22,5 mm-es szabványos kivágásba szerelhető, így kompatibilis a legtöbb vezérlőpanellel. A nyomógomb süllyesztett, fekete fejrésszel rendelkezik, amely tökéletesen illeszkedik ipari környezetbe. A termék alapanyaga rendkívül strapabíró: a fejrész krómozott fémből készült, míg a rögzítőgyűrű zamak ötvözetből, ami kiemelkedő tartósságot és ellenállóképességet biztosít.
Műszaki szempontból az XB4BA21 számos kiemelkedő tulajdonsággal rendelkezik. A nyomógomb lassú bontású érintkezővel van ellátva, és teljes működési útja 4,3 mm, amelyből 2,6 mm-nél történik az elektromos állapotváltás. Működtetéséhez 3,8 N erő szükséges. Csatlakoztatása csavaros sorkapcsokkal történik, amely lehetővé teszi max. 2 x 1,5 mm² keresztmetszetű vezeték bekötését kábelvéggel vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezeték bekötését kábelvég nélkül. A termék mechanikai élettartama rendkívüli: 10 millió kapcsolási ciklus, ami hosszú távú, problémamentes működést garantál. Elektromos élettartama is kiemelkedő: 1 millió ciklus különböző terhelési feltételek mellett, az IEC 60947-5-1 szabvány C függeléke szerint.
A termék villamos jellemzői széles alkalmazási lehetőségeket biztosítanak. Konvencionális szabad levegőben mérhető termikus árama 10 A, szigetelési feszültsége 600 V (3-as szennyezettségi fokozat), lökőfeszültség-állósága 6 kV. Különböző üzemi áramokkal használható: AC-15 kategóriában 3 A 240 V-on vagy 6 A 120 V-on, míg DC-13 kategóriában 0,1 A 600 V-on, 0,27 A 250 V-on vagy 0,55 A 125 V-on. Rövidzárlat elleni védelem 10 A-es gG típusú olvadóbiztosítóval biztosítható. Az érintkezők anyaga ezüstötvözet (Ag/Ni), ami kiváló elektromos vezetőképességet biztosít.
Az XB4BA21 nyomógomb különösen ellenálló a környezeti hatásokkal szemben. IP66, IP67, IP69 és IP69K védettségi fokozattal rendelkezik, ami tökéletes védelmet nyújt por és víz ellen még nagynyomású mosás esetén is (7000000 Pa nyomásig 55 °C-on). NEMA 13 és NEMA 4X besorolással is rendelkezik. Üzemi hőmérséklet-tartománya -40...+70 °C, ami extrém környezeti feltételek között is megbízható működést tesz lehetővé. Rezgésállósága 5 gn (f= 2...500 Hz), ütésállósága 30 gn (18 ms időtartamú) vagy 50 gn (11 ms időtartamú) félszinusz hullámú gyorsulás esetén. A termék TH védőkezeléssel van ellátva, és megfelel számos nemzetközi szabványnak, többek között az IEC 60947-1, IEC 60947-5-1, CSA C22.2 No 14 és UL 508 előírásainak. Rendelkezik CSA, LROS, BV, UL, DNV tanúsítványokkal is.
Schneider Electric Harmony XB4 - XB4BA21 -komplett fém nyomógomb, Ø22, visszatérő, 1NO, fekete műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Eszköz rövid neve: XB4
Termék vagy komponens típusa: Nyomógomb
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Szerelési átmérő: 22,5 mm
Eladási egység: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérő
Működtető profilja: Fekete süllyesztett, jelöletlen
Fej típusa: Standard
Villamos jellemzők
Érintkezők típusa és összetétele: 1 NO
Érintkező működése: Lassú bontás
Csatlakozások - kivezetések: Csavaros sorkapocs, <= 2 x 1,5 mm² kábelvéggel IEC 60947-1 szerint
Csavaros sorkapocs, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül IEC 60947-1 szerint

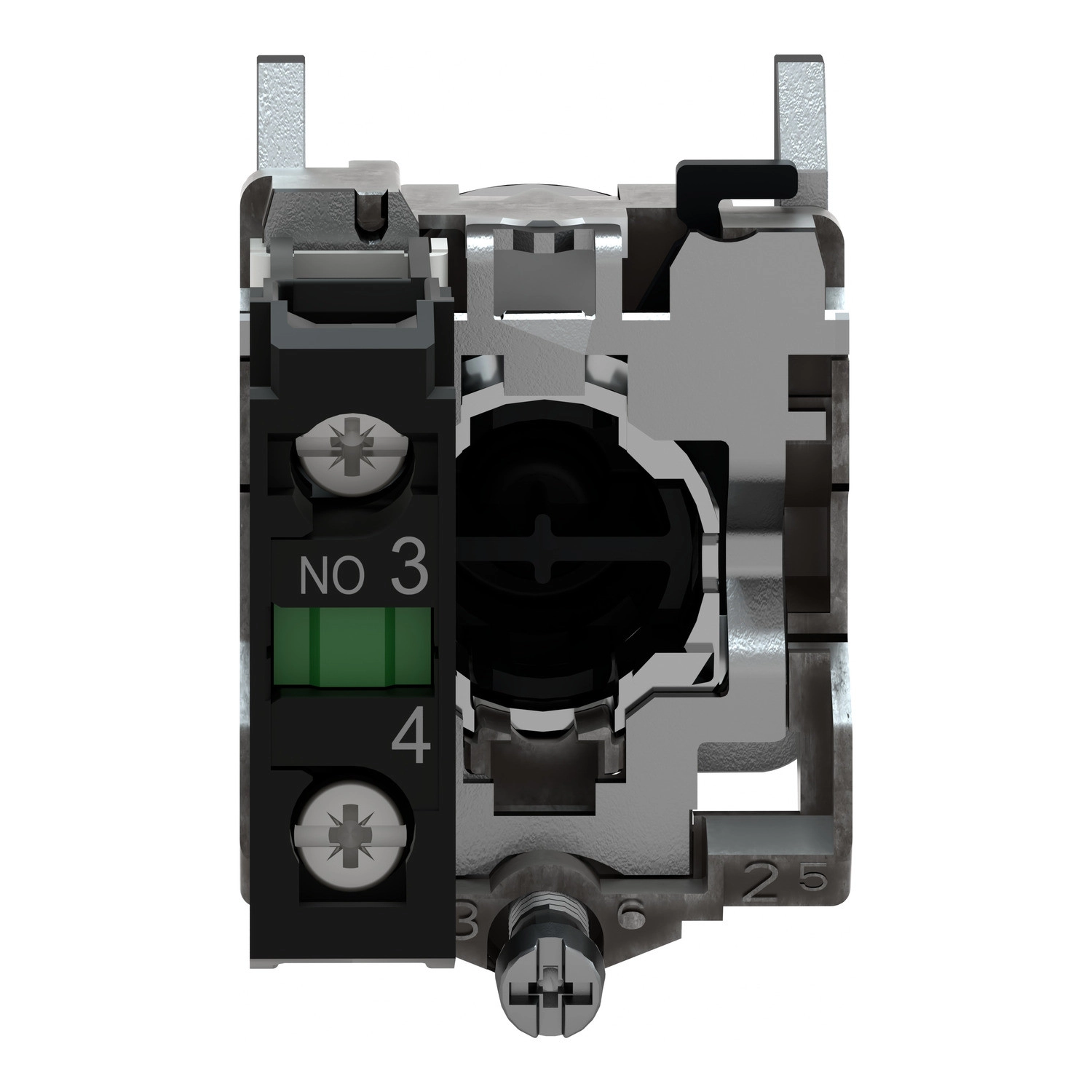

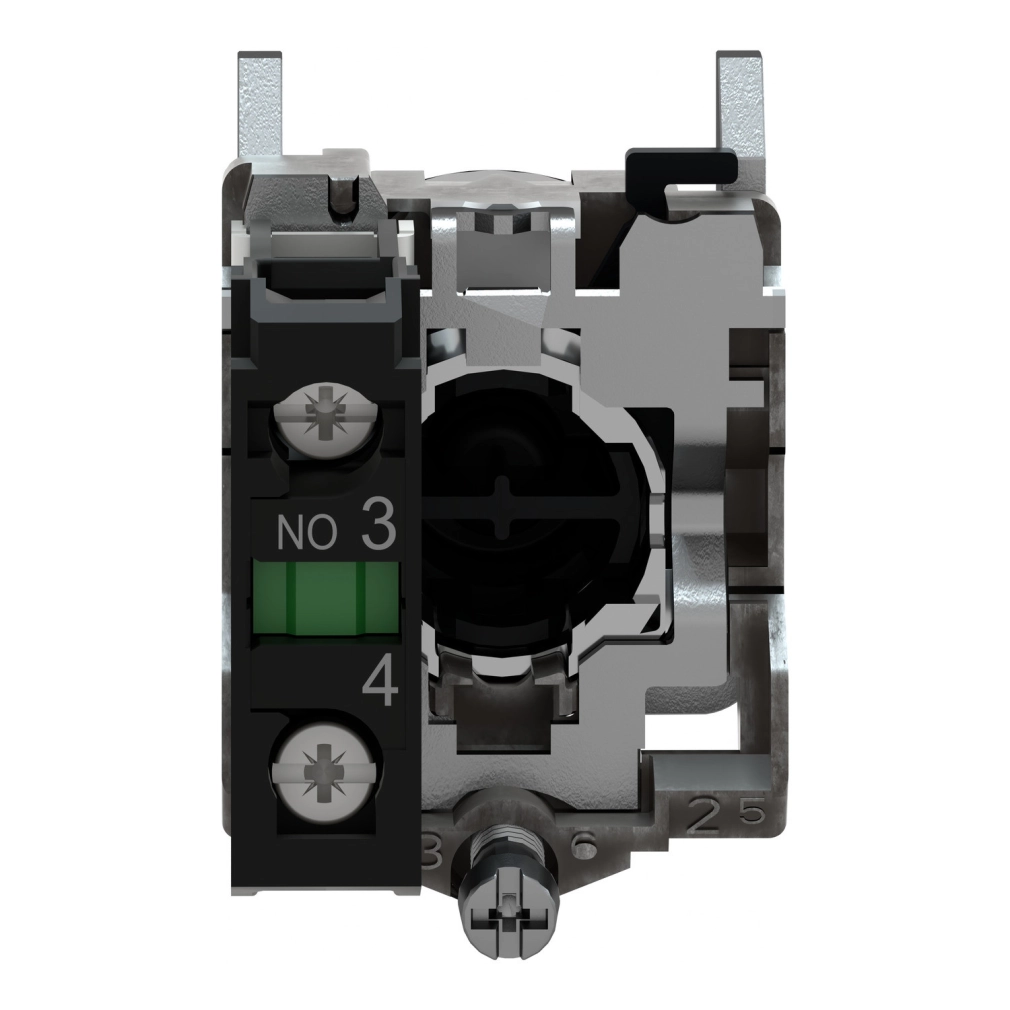

Kivezetések leírása ISO n°1: (13-14)NO
Csavarfej formája: Kereszt, kompatibilis Philips 1-es csavarhúzóval
Kereszt, kompatibilis pozidriv 1-es csavarhúzóval
Hornyolt, kompatibilis 4 mm-es lapos csavarhúzóval
Hornyolt, kompatibilis 5,5 mm-es lapos csavarhúzóval
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosíték IEC 60947-5-1 szerint
Konvencionális szabad levegőben mérhető termikus áram: 10 A IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V-on, AC-15, A600 IEC 60947-5-1 szerint
6 A 120 V-on, AC-15, A600 IEC 60947-5-1 szerint
0,1 A 600 V-on, DC-13, Q600 IEC 60947-5-1 szerint
0,27 A 250 V-on, DC-13, Q600 IEC 60947-5-1 szerint
0,55 A 125 V-on, DC-13, Q600 IEC 60947-5-1 szerint
1,2 A 600 V-on, AC-15, A600 IEC 60947-5-1 szerint
Mechanikai jellemzők
Magasság: 47 mm
Szélesség: 30 mm
Mélység: 52 mm
Működési út: 2,6 mm (NO elektromos állapotváltás)
4,3 mm (teljes út)
Működtetési erő: 3,8 N NO elektromos állapotváltás
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 Nm IEC 60947-1 szerint
Pozitív nyitás: Nélkül
Villamos élettartam
1000000 ciklus, AC-15, 2 A 230 V-on, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 IEC 60947-5-1 C függelék szerint
1000000 ciklus, AC-15, 3 A 120 V-on, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 IEC 60947-5-1 C függelék szerint
1000000 ciklus, AC-15, 4 A 24 V-on, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 IEC 60947-5-1 C függelék szerint
1000000 ciklus, DC-13, 0,2 A 110 V-on, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 IEC 60947-5-1 C függelék szerint
1000000 ciklus, DC-13, 0,5 A 24 V-on, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 IEC 60947-5-1 C függelék szerint
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: I. osztály IEC 60536 szerint
IP védettségi fokozat: IP66 IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 IEC 50102 szerint
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Rezgésállóság: 5 gn (f= 2...500 Hz) IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén IEC 60068-2-27 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14
IEC 60947-1
IEC 60947-5-4
IEC 60947-5-1
IEC 60947-5-5
UL 508
JIS C8201-5-1
JIS C8201-1
Terméktanúsítványok: CSA
LROS (Lloyds register of shipping)
BV
UL listed
DNV
