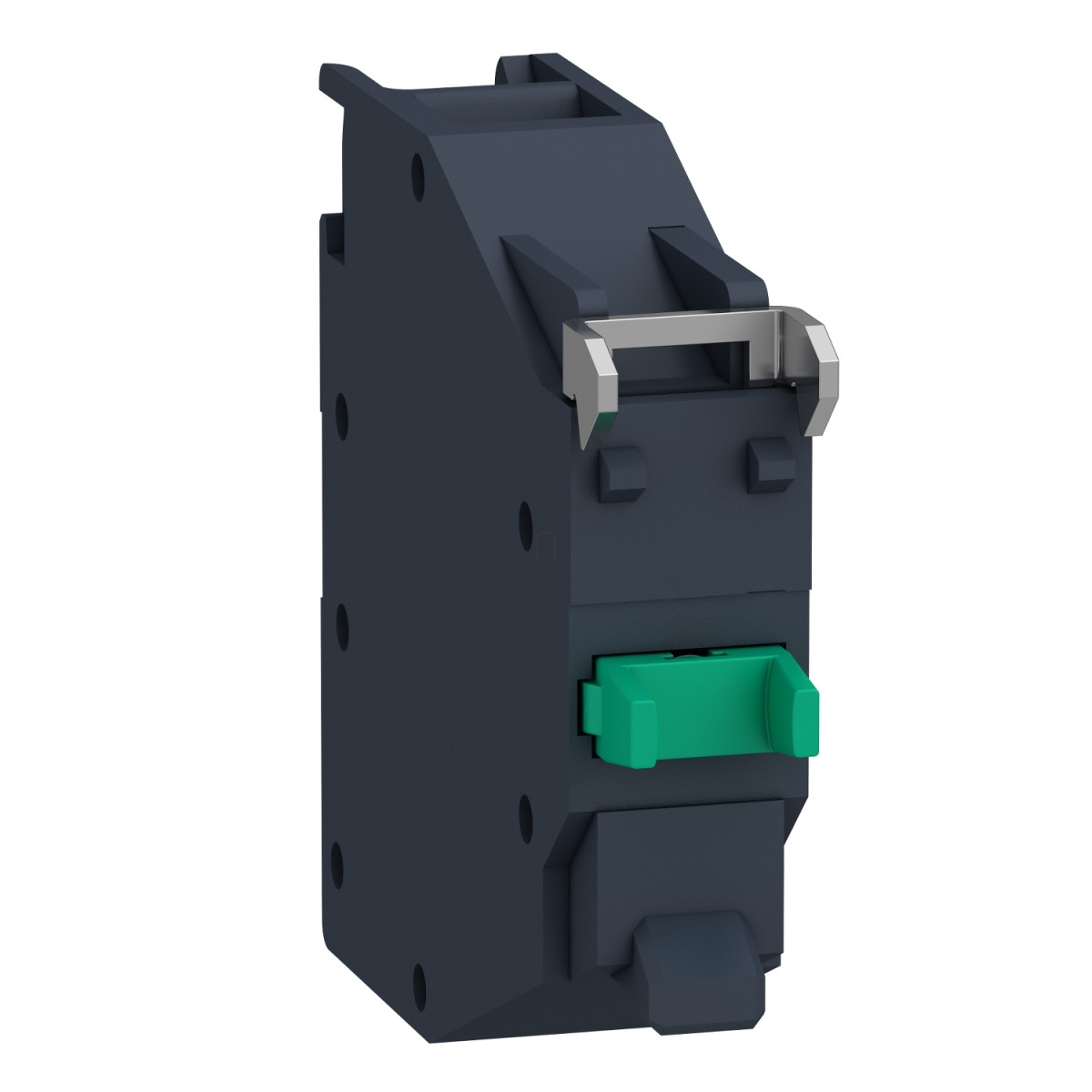

A Schneider Electric Harmony XB4 - ATEX D szériába tartozó ZBE101GEX érintkező blokk egy professzionális ipari vezérlő komponens, amely kifejezetten veszélyes környezetben történő használatra lett tervezve. Ez az egyérintkezős, gázvédett kontaktus blokk biztonsági kritikus alkalmazásokban nyújt megbízható működést, különösen robbanásveszélyes légkörben.
A ZBE101GEX modell egyetlen záróérintkezővel (1NO - normally open) rendelkezik, amely standard működésű. A termék előlapi szerelésű, és csavaros csatlakozókkal van ellátva, amelyek lehetővé teszik 2 x 1,5 mm² vezeték csatlakoztatását kábelvég nélkül, vagy 1 x 2,5 mm² vezeték csatlakoztatását kábelvéggel. Az érintkezők speciális gázvédett kialakításúak, ami növeli a biztonságot veszélyes környezetben. A termék Ex db eb IIC Gb ATEX jelöléssel rendelkezik, ami jelzi robbanásbiztos kialakítását.
A ZBE101GEX kiváló műszaki paraméterekkel büszkélkedhet. Működési útja pontosan meghatározott: 1,657 mm (kapcsolási pont), 4,622 mm (állapotváltási pont) és 4,452 mm (teljes út). Működtetési ereje 3,962 N, mechanikai élettartama pedig kiemelkedő, 1.000.000 kapcsolási ciklus. A csatlakozók meghúzási nyomatéka 0,8-1,2 Nm között kell hogy legyen az IEC 60947-1 szabvány szerint. A termék hagyományos termikus áramerőssége szabad levegőben (Ith) 10 A az IEC 60947-5-1 szerint, szigetelési feszültsége (Ui) pedig 415 V. Névleges üzemi árama változik a feszültségtől és áramnemtől függően: AC A600 esetén 1,9 A 380 V-nál, 3 A 240 V-nál, 6 A 120 V-nál; DC Q300 esetén 0,27 A 250 V-nál, 0,55 A 125 V-nál, 2,87 A 24 V-nál, mind az IEC 60947-5-1 szabvány szerint.
A Schneider Electric Harmony XB4 ATEX sorozatú ZBE101GEX kivételes hőmérséklet-tartománnyal rendelkezik, -50 és +75°C közötti üzemi hőmérséklettel, valamint -50 és +70°C közötti tárolási hőmérséklettel. Ez a termék számos nemzetközi szabványnak megfelel, beleértve az EN/IEC 60079-sorozat robbanásbiztos berendezésekre vonatkozó szabványait, valamint UL és CSA tanúsítványokkal is rendelkezik. Különösen alkalmas Class I Division 2 besorolású veszélyes területeken történő alkalmazásra. Fizikai méreteit tekintve a CAD szerinti szélessége 38 mm, magassága 10 mm, mélysége 42,4 mm. A kompakt kialakítás elősegíti a helytakarékos beépítést ipari vezérlőrendszerekbe, miközben maximális biztonságot nyújt a veszélyes környezetekben.
Schneider Electric Harmony XB4 - ATEX DG - ZBE101GEX -érintkező blokk, 1NO, csavaros csatlakozó műszaki adatok
Alapjellemzők
Termékcsalád: Harmony XB4
Terméktípus: Érintkező blokk
Rövid terméknév: ZBE
Érintkező működése: Standard
Érintkező blokk típusa: Egyérintkezős
Érintkezők használata: Gázvédett érintkező
Csatlakozások - kapcsok: Csavaros kapcsok, 2 x 1,5 mm² kábelvég nélkül
Csavaros kapcsok, 1 x 2,5 mm² kábelvéggel
Kiegészítő jellemzők
CAD szerinti teljes szélesség: 38 mm
CAD szerinti teljes magasság: 10 mm
CAD szerinti teljes mélység: 42,4 mm
Jelölés: Ex db eb IIC Gb
Érintkezők típusa és összetétele: 1 NO
Pozitív nyitás: Nincs
Működési út: 1,657 mm (kapcsolódási pont)
4,622 mm (állapotváltási pont)
4,452 mm (teljes út)
Működtetési erő: 3,962 N
Mechanikai élettartam: 1000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N·m az IEC 60947-1 szerint
Hagyományos termikus áramerősség [Ith]: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 415 V
Névleges üzemi áram [Ie]:
1,9 A 380 V, AC, A600 esetén az IEC 60947-5-1 szerint
3 A 240 V, AC, A600 esetén az IEC 60947-5-1 szerint
6 A 120 V, AC, A600 esetén az IEC 60947-5-1 szerint
0,27 A 250 V, DC, Q300 esetén az IEC 60947-5-1 szerint
0,55 A 125 V, DC, Q300 esetén az IEC 60947-5-1 szerint
2,87 A 24 V, DC, Q300 esetén az IEC 60947-5-1 szerint
Blokk szerelése: Elölről
Környezet
Védőkezelés: TH
Tárolási környezeti levegőhőmérséklet: -50...70 °C
Üzemi környezeti levegőhőmérséklet: -50...75 °C
Szabványok:
EN/IEC 60079-7
EN/IEC 60079-0
EN/IEC 60079-1
EN/IEC 60079-31
UL 60079-31
UL 60079-0
CSA C22.2 No 213
UL 60079-1
ANSI/ISA 12.12.01
Termék tanúsítványok: cULus
Környezeti jellemzők: I. osztályú, 2. divízió szerinti veszélyes hely
