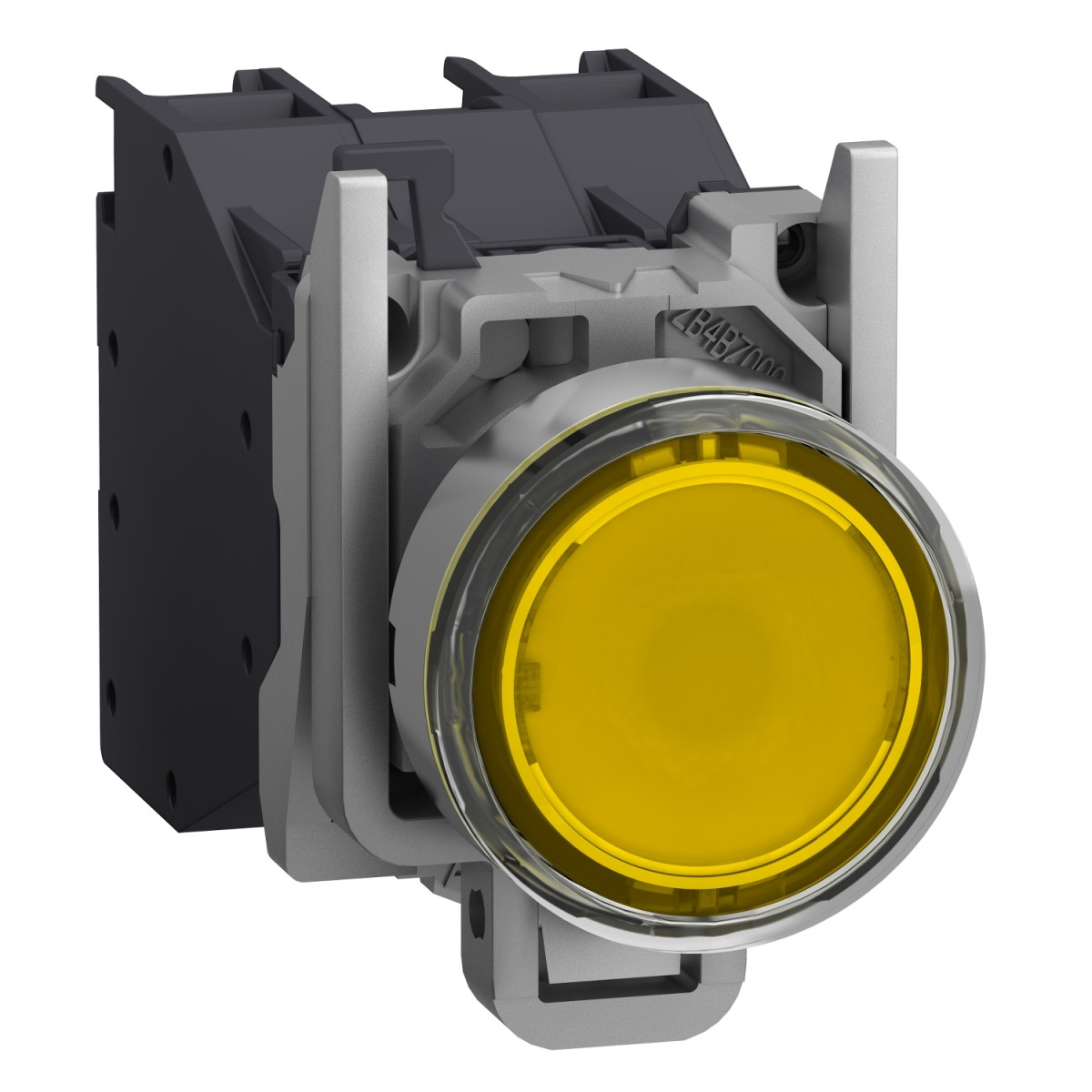

A Schneider Electric Harmony XB4BP583BM5GEX egy professzionális, ATEX tanúsítvánnyal rendelkező, komplett világító nyomógomb, amely különleges környezetben történő alkalmazásra lett tervezve. Ez a termék a Harmony XB4 termékcsaládba tartozik, amely a megbízhatóság és tartósság szinonimája az ipari vezérlőberendezések világában. A XB4BP583BM5GEX cikkszámú nyomógomb különösen alkalmas robbanásveszélyes környezetben való használatra, hiszen megfelel az ATEX Zóna 21-22 (por) és Zóna 1-2 (gáz) követelményeinek.
A sárga színű, védősapkás (booted), átlátszó szilikonnal borított nyomógomb kiváló láthatóságot biztosít ipari környezetben, miközben védelmet nyújt a por és nedvesség ellen. A termék IP66 védettséggel rendelkezik az IEC 60529 szabványnak megfelelően, így kiválóan ellenáll a zord környezeti hatásoknak. A krómozott fém előlap és a Zamak rögzítőgyűrű nem csak esztétikus megjelenést, hanem tartósságot is biztosít. A nyomógomb rugós visszatérítésű működésével és 1NO (alaphelyzetben nyitott) érintkezővel rendelkezik, amely széles feszültségtartományban, 24-254V AC/DC tápellátással használható.
A Harmony XB4BP583BM5GEX mechanikai tartóssága kiemelkedő: 5 000 000 kapcsolási ciklust garantál, ami hosszú élettartamot biztosít még intenzív ipari használat mellett is. A beépített LED világítás 100 000 órás élettartammal rendelkezik, és mindössze 2-10 mA áramfelvétellel működik, így energiatakarékos megoldást jelent. A Steady (folyamatos) világítási mód azonnali és egyértelmű jelzést biztosít a kezelő számára.
A műszaki specifikációk terén a termék lenyűgöző paraméterekkel rendelkezik. A 22 mm-es szerelési átmérő iparági szabvány, ami megkönnyíti a beépítést különböző vezérlőpanelekbe. A termék rögzítési furata 22,5 mm +/- 0,2 mm átmérőjű, az IEC 60947-1 szabványnak megfelelően. A rögzítési középpont >= 30 x 40 mm, és a terméket 1-6 mm vastag panelra lehet szerelni. A beágyazási mélység 58 mm, ami fontos információ a tervezés során. A termék méretei: 46,2 mm széles, 30 mm magas és 72 mm mély. Az elektromos jellemzők közül kiemelendő a 10A-es konvencionális szabad levegőn mérhető termikus áramerősség és a 415V névleges szigetelési feszültség. A névleges üzemi áram változó: AC esetén A600 besorolással 1,9A (380V), 3A (240V), 6A (120V); DC esetén Q300 besorolással 0,27A (250V), 0,55A (125V) és 2,87A (24V).
A XB4BP583BM5GEX csatlakoztatása csavaros kapcsokkal történik, amelyek 2 x 1,5 mm² keresztmetszetű vezeték bekötését teszik lehetővé kábelvéggel, vagy 1 x 2,5 mm² keresztmetszetű vezeték bekötését kábelvég nélkül. A meghúzási nyomaték 0,8-1,2 Nm között kell, hogy legyen az IEC 60947-1 szabványnak megfelelően. A termék -20°C és +75°C közötti üzemi hőmérsékleten használható, tárolási hőmérséklete pedig -40°C és +70°C között van.
Schneider Electric Harmony XB4 - ATEX DG - XB4BP583BM5GEX műszaki adatok
Fő jellemzők
Terméktípus: Komplett világító nyomógomb
Termékcsalád: Harmony XB4
Készülék rövid neve: XB4
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Szerelési átmérő: 22 mm
Porzóna: Zóna 21 - 22
Gázzóna: Zóna 1 - 2
Működtető típusa: Rugós visszatérítésű
Működtető profilja: Sárga süllyesztett
Működtető kiegészítő információk: Védősapkás (átlátszó szilikon)
Érintkezők típusa és összetétele: 1 NO
Kiegészítő jellemzők
Szélesség: 46,2 mm
Magasság: 30 mm
Mélység: 72 mm
Készülék rögzítése: Rögzítőfurat - átmérő: 22,5 mm +/- 0,2 mm az IEC 60947-1 szabványnak megfelelően
Rögzítési középpont: >= 30 x 40 mm (tartópanel) - vastagság: 1...6 mm
Beágyazási mélység: 58 mm
Jelölés: Ex tb IIIC Db, II 2 GD, Ex db eb mb IIC Gb
Jelzőegység fejének alakja: Kerek
Érintkező működés: Lassú bontás
Pozitív nyitás: Nélkül
Működési távolság: 1,657 mm (kapcsolási pont), 4,622 mm (állapotváltozási pont), 4,452 mm (teljes út)
Működtetési erő: 3,962 N
Mechanikai élettartam: 5000000 ciklus
Csatlakozások - kapcsok
Csavaros kapcsok: 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szabványnak megfelelően
Csavaros kapcsok: 1 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szabványnak megfelelően
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szabványnak megfelelően
[Ith] konvencionális szabad levegő termikus áram: 10 A az IEC 60947-5-1 szabványnak megfelelően
[Ui] névleges szigetelési feszültség: 415 V
[Ie] névleges üzemi áram: 1,9 A 380 V-nál, AC, A600 az IEC 60947-5-1 szabványnak megfelelően
[Ie] névleges üzemi áram: 3 A 240 V-nál, AC, A600 az IEC 60947-5-1 szabványnak megfelelően
[Ie] névleges üzemi áram: 6 A 120 V-nál, AC, A600 az IEC 60947-5-1 szabványnak megfelelően
[Ie] névleges üzemi áram: 0,27 A 250 V-nál, DC, Q300 az IEC 60947-5-1 szabványnak megfelelően
[Ie] névleges üzemi áram: 0,55 A 125 V-nál, DC, Q300 az IEC 60947-5-1 szabványnak megfelelően
[Ie] névleges üzemi áram: 2,87 A 24 V-nál, DC, Q300 az IEC 60947-5-1 szabványnak megfelelően
Jelzés jellemzők
Jelzés típusa: Folyamatos
Fényforrás: Integrált LED
[Us] névleges tápfeszültség: 24...254 V AC/DC
Áramfogyasztás: 2...10 mA
Élettartam: 100000 h
Környezet
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40...70 °C
Környezeti levegő hőmérséklete működéshez: -20...75 °C
Túlfeszültség kategória: I az IEC 60536 szabványnak megfelelően
IP védettségi fokozat: IP66 az IEC 60529 szabványnak megfelelően
Szabványok: IEC 60079-0:2009, IEC 60079-7:2009, EN/IEC 60079-18:2009, IEC 60079-31:2009, UL 60079-0, UL 60079-18, UL 60079-31, ANSI/ISA 12.12.01, CSA C22.2 No 213
Terméktanúsítványok: INERIS 04ATEX9004U
