A Schneider Electric Harmony XB4 termékcsalád XB4BJ21GEX típusú kapcsolója egy kiváló minőségű, robbanásveszélyes környezetbe tervezett komplett választókapcsoló. Ez a típus kifejezetten olyan ipari alkalmazásokhoz készült, ahol fokozott biztonsági követelményeknek kell megfelelni, különös tekintettel a robbanásveszélyes gáz- és porterekre. A termék az ATEX tanúsítvánnyal rendelkezik, amely garantálja a biztonságos működést veszélyes környezetben is.
Az XB4BJ21GEX választókapcsoló fekete, hosszú kezelőkarral rendelkezik és két stabil állású (90°-os elfordulással) kivitelben készült. A kapcsoló stay-put technológiával működik, ami azt jelenti, hogy a kapcsoló az elfordítás után a kiválasztott pozícióban marad. Ez a funkció különösen hasznos olyan alkalmazásokban, ahol fontos a kapcsolási állapot vizuális ellenőrzése vagy az akaratlan visszaállás megakadályozása. A termék 1 NO (záró) érintkezővel rendelkezik, amely standard alkalmazásokhoz megfelelő, és slow-break (lassú bontású) működésű.
A Harmony XB4BJ21GEX kapcsoló rendkívül tartós kivitelű, amit az 5 millió kapcsolási ciklus élettartam is bizonyít. A termék 22 mm-es szabványos rögzítési átmérővel rendelkezik, ami kompatibilissá teszi a legtöbb ipari alkalmazással. A készülékház részei kiváló anyagokból készültek: a keret krómbevonatos fém, a rögzítőgyűrű pedig zamak ötvözetből készült, ami nagyfokú mechanikai ellenállást biztosít a terméknek. Az IP66-os védettségi szint garantálja a por és erős vízsugár elleni védelmet, ami tovább növeli a kapcsoló alkalmazhatóságát különböző ipari környezetekben.
A termék villamos jellemzői között kiemelendő a 10 A konvencionális szabad levegőben megengedett hőáram, a 415 V névleges szigetelési feszültség, valamint a különböző üzemi áramok: AC üzemmódban A600 kategóriában 1,9 A 380 V-nál, 3 A 240 V-nál, 6 A 120 V-nál; DC üzemmódban Q300 kategóriában 0,27 A 250 V-nál, 0,55 A 125 V-nál, 2,87 A 24 V-nál. A termék villamos csatlakozása csavaros sorkapocs típusú, amely 2 x 1,5 mm² kábelérrel (érvéghüvellyel) vagy 1 x 2,5 mm² kábelérrel (érvéghüvely nélkül) szerelhető, az IEC 60947-1 szabvány szerint. A sorkapcsok meghúzási nyomatéka 0,8-1,2 Nm között kell legyen a biztonságos csatlakozás érdekében.
A Schneider Electric XB4BJ21GEX választókapcsoló robbanásveszélyes környezetben való használatra alkalmas, amit a jelölései is igazolnak: II 2 GD, Ex db eb IIC Gb, Ex tb IIIC Db. Ez azt jelenti, hogy a termék gázzónákban (Zone 1-2) és porzónákban (Zone 21-22) egyaránt használható. A kapcsoló -20 és +75 °C közötti üzemi hőmérsékleten működőképes, tárolási hőmérséklet-tartománya pedig -40 és +70 °C között van. A termék számos nemzetközi szabványnak felel meg, többek között az IEC 60079-0:2009, EN/IEC 60079-1:2009, IEC 60079-7:2009, IEC 60079-31:2009 előírásoknak, valamint rendelkezik INERIS 04ATEX9004U tanúsítvánnyal.

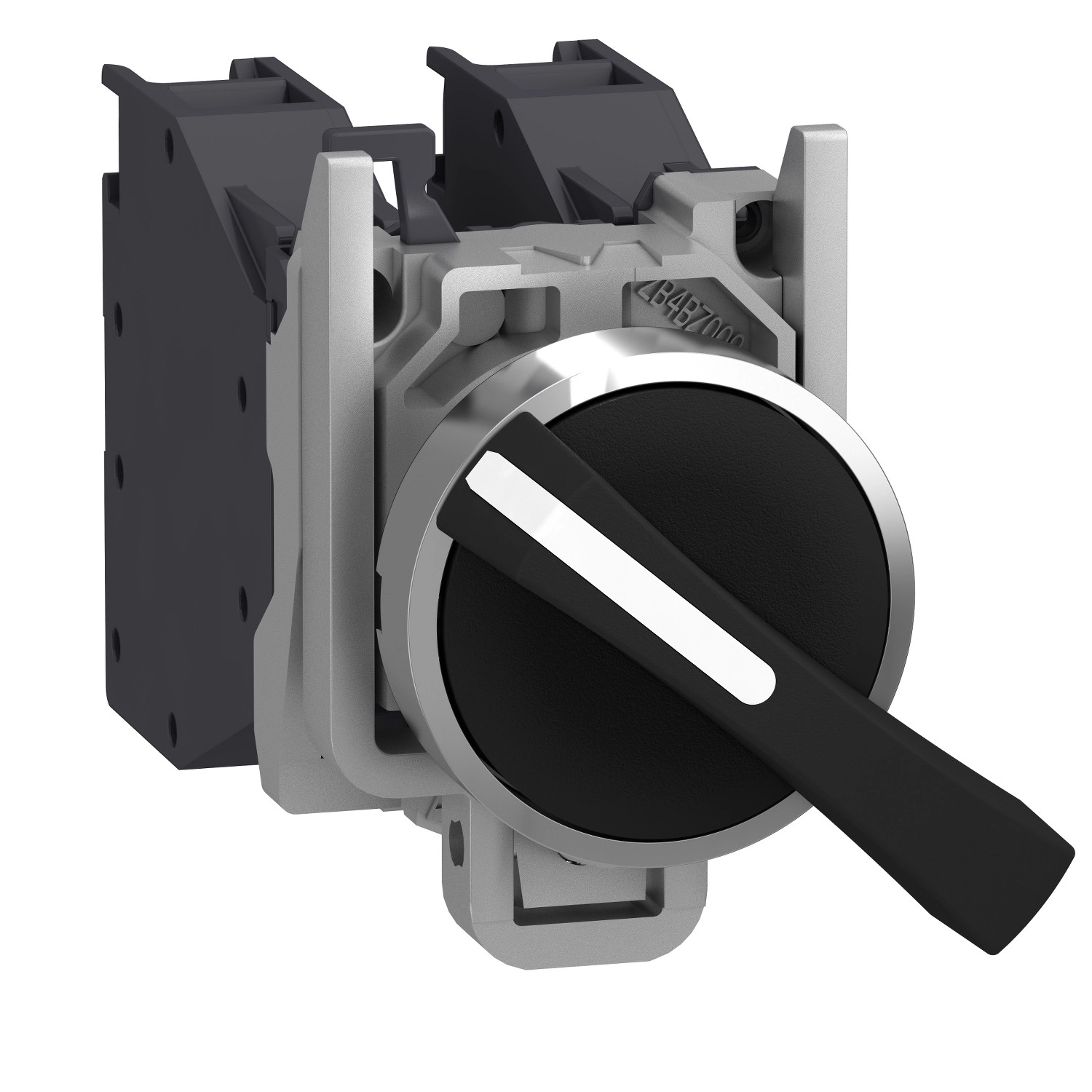

Schneider Electric Harmony XB4 - ATEX DG - XB4BJ21GEX - komplett választókapcsoló, Ø22, 2 állású, meghosszabbított fej műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Termék típusa: Komplett választókapcsoló
Rövid terméknév: XB4
Kezelőszerv típusa: stay put (rögzített)
Kezelőszerv profilja: Fekete hosszú kar
Érintkező típus és összetétel: 1 NO (záró)
Mechanikai jellemzők
Keret anyaga: Krómbevonatos fém
Rögzítőgyűrű anyaga: Zamak
Szerelési átmérő: 22 mm
Szélesség: 46,2 mm
Magasság: 30 mm
Mélység: 85 mm
Beépítési mélység: 58 mm
Jelzőegység fejének alakja: Kerek
Kezelőszerv pozíció információ: 2 állás 90°
Érintkező működés: Slow-break (lassú bontású)
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Nincs
Mechanikai élettartam: 5 000 000 ciklus
Villamos jellemzők
Konvencionális szabad levegőben megengedett hőáram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 415 V
Névleges üzemi áram: 1,9 A 380 V, AC, A600 az IEC 60947-5-1 szerint
3 A 240 V, AC, A600 az IEC 60947-5-1 szerint
6 A 120 V, AC, A600 az IEC 60947-5-1 szerint
0,27 A 250 V, DC, Q300 az IEC 60947-5-1 szerint
0,55 A 125 V, DC, Q300 az IEC 60947-5-1 szerint
2,87 A 24 V, DC, Q300 az IEC 60947-5-1 szerint
Csatlakozások
Csatlakozás típusa: Csavaros sorkapocs, 2 x 1,5 mm² kábelérrel, az IEC 60947-1 szerint
Csavaros sorkapocs, 1 x 2,5 mm² kábelér nélkül, az IEC 60947-1 szerint
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Robbanásveszélyes környezeti adatok
Jelölés: II 2 GD
Ex db eb IIC Gb
Ex tb IIIC Db
Porzóna: Zone 21 - 22
Gázzóna: Zone 1 - 2
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -20...75 °C
IP védettségi fokozat: IP66 az IEC 60529 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60079-0:2009
EN/IEC 60079-1:2009
IEC 60079-7:2009
IEC 60079-31:2009
UL 60079-0
UL 60079-1
UL 60079-31
ANSI/ISA 12.12.01
CSA C22.2 No 213
Termék tanúsítványok: INERIS 04ATEX9004U
Szerelési útmutató
Eszköz rögzítése: Rögzítő lyuk - átmérő: 22,5 mm +/- 0,2 mm az IEC 60947-1 szerint
Rögzítési közép: >= 30 x 40 mm (tartópanel) - vastagság: 1...6 mm
