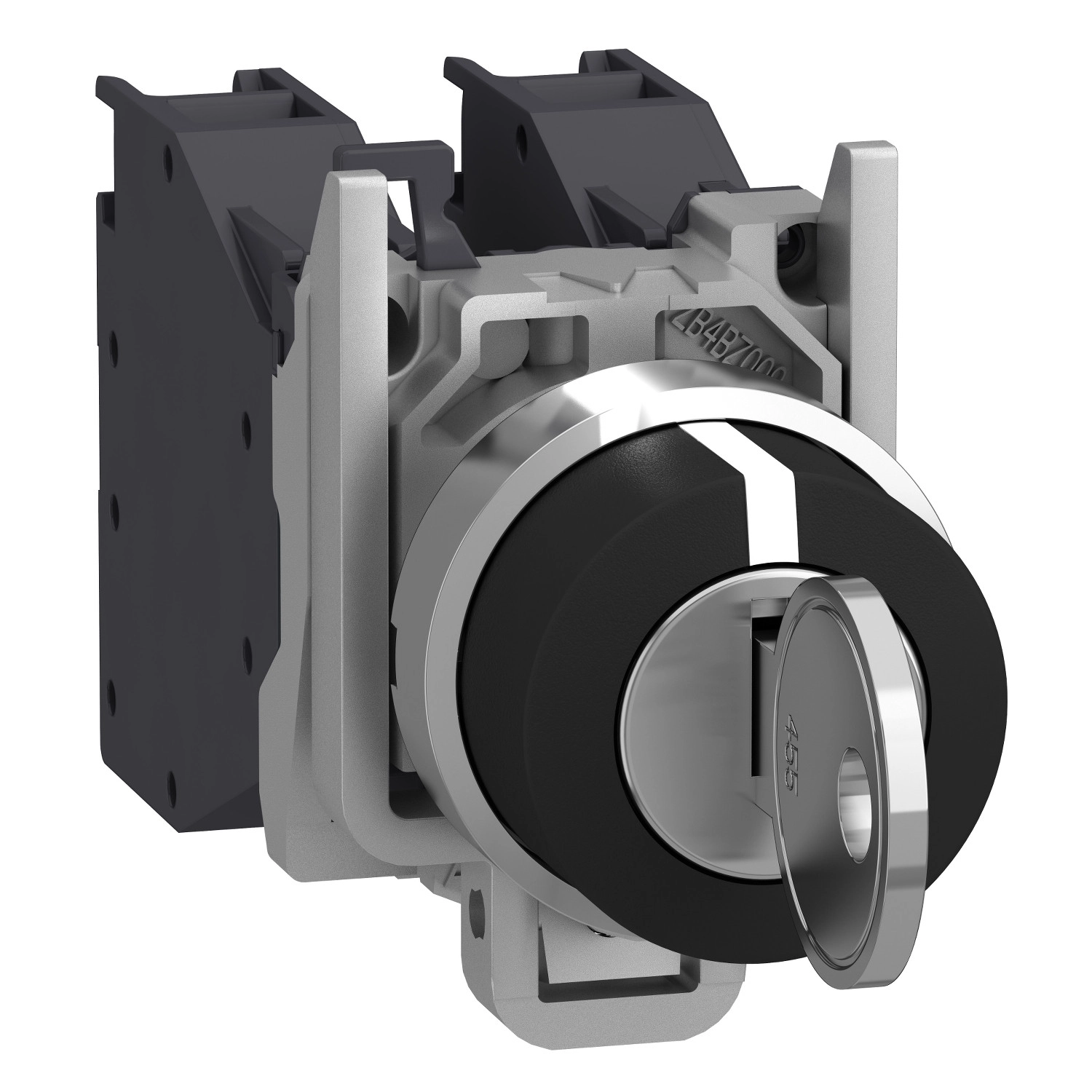

A Schneider Electric Harmony XB4BG33GEX egy robbanásveszélyes környezetben is alkalmazható, komplett kulcsos választókapcsoló, amely robusztus kialakítása és megbízható működése révén ideális ipari alkalmazásokhoz. Ez a 455-ös kulccsal működő, három állású kapcsoló kiválóan használható olyan területeken, ahol fokozott biztonsági követelményeknek kell megfelelni, és ahol kulcsos vezérlési mechanizmus szükséges.
A Harmony XB4 termékcsaládhoz tartozó XB4BG33GEX kapcsoló különleges tulajdonsága, hogy középállásban szabad, vagyis a kulcs ebben a pozícióban kivehető a kapcsolóból, ami jelentősen növeli a berendezés működtetésének biztonságát. A készülék két darab NO (normally open, alaphelyzetben nyitott) érintkezővel rendelkezik, és stay put (öntartó) működési móddal bír, ami azt jelenti, hogy a kapcsoló a beállított helyzetben marad a kulcs elfordítása után. A kapcsoló három állása +/- 45°-os elfordítással érhető el, a kezelőfej kialakítása kerek.
A termék kiváló műszaki paraméterekkel rendelkezik: robbanásbiztos kivitele lehetővé teszi, hogy 1-es és 2-es zónájú gázveszélyes, valamint 21-es és 22-es zónájú porveszélyes környezetben is használható legyen. Erre utalnak az Ex db eb IIC Gb, II 2 GD és Ex tb IIIC Db jelölések. A készülék IP66-os védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, ami kiváló por- és vízvédelmet biztosít.
A Schneider Electric XB4BG33GEX kapcsoló telepítése egyszerű, 22 mm-es átmérőjű furatba szerelhető, az IEC 60947-1 szabványnak megfelelően. A pontos szereléshez a javasolt furatátmérő 22,5 mm (+/- 0,2 mm). A csatlakoztatás csavaros kapcsokkal történik, amelyek 2 x 1,5 mm² keresztmetszetű vezetékek bekötését teszik lehetővé kábelvéggel, vagy 1 x 2,5 mm² keresztmetszetű vezetékek bekötését kábelvég nélkül. A csavarok meghúzási nyomatéka 0,8-1,2 Nm között kell legyen az IEC 60947-1 szabvány szerint.
A kapcsoló műszaki adatai között szerepel a 10 A-es konvencionális hőáram (Ith), 415 V névleges szigetelési feszültség (Ui), valamint a különböző működési áramértékek: AC esetén 1,9 A 380 V-nál, 3 A 240 V-nál és 6 A 120 V-nál (A600 kategória), DC esetén 0,27 A 250 V-nál, 0,55 A 125 V-nál és 2,87 A 24 V-nál (Q300 kategória). A kapcsoló mechanikai élettartama kiemelkedően magas, 5 millió kapcsolási ciklus, ami hosszú távú, megbízható működést garantál. Üzemi hőmérséklet-tartománya -20°C és 75°C között van, tárolási hőmérséklet-tartománya pedig -40°C és 70°C között.
Schneider Electric Harmony XB4 - ATEX DG - XB4BG33GEX -komplett választókapcsoló, Ø22, 3 állású, 455 kulcsos műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Termék típusa: Komplett választókapcsoló
Rövid terméknév: XB4
Előlap anyaga: Krómozott fém
Rögzítő gallér anyaga: Zamak
Szerelési átmérő: 22 mm
Eladási mennyiség: 1
Alkalmazási környezet
Por zóna: Zóna 21 - 22
Gáz zóna: Zóna 1 - 2
Működtető típusa: stay put (öntartó)
Működtető profilja: kulcsos kapcsoló
Kulcs száma: 455
Érintkezők típusa és összetétele: 2 NO
Méret és tömeg
Szélesség: 46,2 mm
Magasság: 30 mm
Mélység: 110 mm
Szerelési jellemzők
Eszköz rögzítése: Rögzítő furat - átmérő: 22,5 mm +/- 0,2 mm az IEC 60947-1 szerint
Rögzítési távolság: >= 30 x 40 mm (tartópanel) - vastagság: 1...6 mm
Beépítési mélység: 58 mm
Jelölések és tanúsítványok
Jelölés: Ex db eb IIC Gb
II 2 GD
Ex tb IIIC Db
Jeladó egység fejének formája: Kerek
Működtető pozíció információ: 3 pozíció +/- 45°
Kulcs kivételi pozíció: Közép
Érintkező működése: Slow-break
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Nincs
Mechanikai élettartam: 5000000 ciklus
Elektromos csatlakoztatás
Csatlakozások - kapcsok: Csavaros szorítókapcsok, 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros szorítókapcsok, 1 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Elektromos adatok
Konvencionális szabad levegőáramlású termikus áram (Ith): 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség (Ui): 415 V
Névleges üzemi áram (Ie): 1,9 A 380 V, AC, A600 az IEC 60947-5-1 szerint
3 A 240 V, AC, A600 az IEC 60947-5-1 szerint
6 A 120 V, AC, A600 az IEC 60947-5-1 szerint
0,27 A 250 V, DC, Q300 az IEC 60947-5-1 szerint
0,55 A 125 V, DC, Q300 az IEC 60947-5-1 szerint
2,87 A 24 V, DC, Q300 az IEC 60947-5-1 szerint
Környezeti adatok
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -20...75 °C
IP védettségi fokozat: IP66 az IEC 60529 szerint
Megfelelőségi szabványok
Szabványok: IEC 60079-0:2009
EN/IEC 60079-1:2009
IEC 60079-7:2009
IEC 60079-31:2009
UL 60079-0
UL 60079-1
UL 60079-31
ANSI/ISA 12.12.01
CSA C22.2 No 213
Terméktanúsítványok: INERIS 04ATEX9004U
