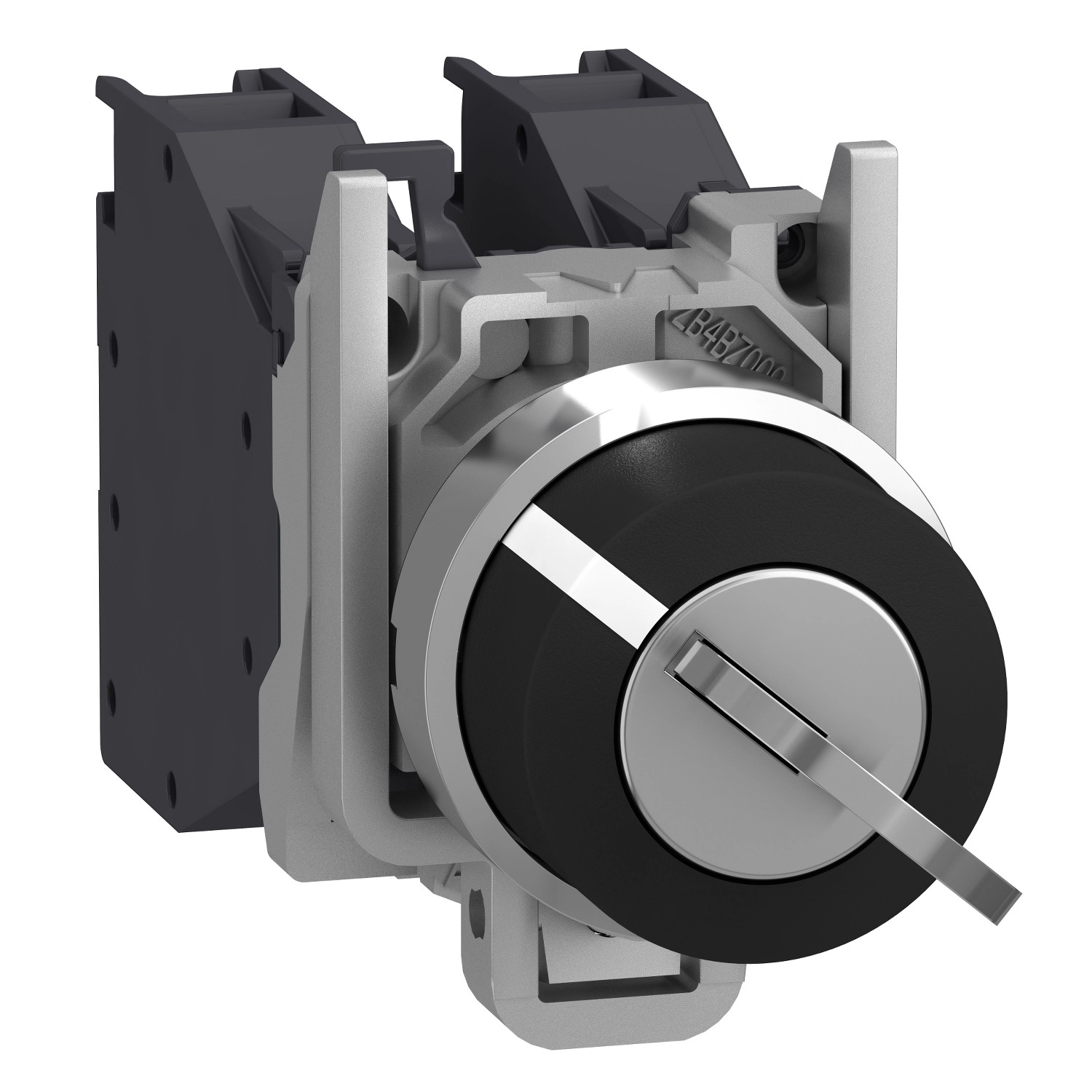

A Schneider Electric Harmony XB4BG21GEX típusú komplett választókapcsoló kiváló megoldást kínál robbanásveszélyes környezetben történő alkalmazásokhoz. Ez a prémium minőségű, kulcsos működtetésű kapcsoló a Harmony XB4 termékcsalád tagja, amely kifejezetten a robbanásveszélyes zónákba lett tervezve, ahol a biztonság elsődleges szempont.
A XB4BG21GEX modell 2 pozíciós kapcsoló 90°-os elfordítási szöggel, ahol a kulcs baloldali állásban kivehető. A 455-ös kulcsszámmal rendelkező választókapcsoló különösen alkalmas olyan ipari környezetben, ahol a jogosulatlan hozzáférés megakadályozása kritikus fontosságú. A kapcsoló érintkezője 1 NO (záró) konfigurációval rendelkezik, amely sokoldalú felhasználást tesz lehetővé különböző vezérlési alkalmazásokban. Robusztus kialakítása és kiemelkedő mechanikai tartóssága (5 000 000 kapcsolási ciklus) hosszú élettartamot biztosít még a legmostohább ipari körülmények között is.
A termék szerelése rendkívül egyszerű, 22 mm-es szabványos furatba illeszthető, az IEC 60947-1 szabványnak megfelelően. A rögzítőgyűrű anyaga Zamak, míg az előlap krómozott fémből készült, ami nem csak esztétikus megjelenést, hanem tartósságot is biztosít. A kapcsoló beépítési mélysége 58 mm, teljes méretei pedig 46,2 mm szélesség, 30 mm magasság és 110 mm mélység. A készülék csavaros csatlakozókkal van ellátva, amelyek 2 x 1,5 mm² méretű vezetékek bekötését teszik lehetővé érvéghüvellyel, vagy 1 x 2,5 mm² méretű vezetékek bekötését érvéghüvely nélkül. A csavaros csatlakozók meghúzási nyomatéka 0,8...1,2 Nm az IEC 60947-1 szabványnak megfelelően.
A XB4BG21GEX választókapcsoló kiemelkedő villamos jellemzőkkel rendelkezik: 10 A konvencionális szabad levegőn mért hőáram, 415 V névleges szigetelési feszültség, valamint változatos névleges üzemi áramértékek különböző feszültségszinteken. AC áramkörökben az A600 kategóriának megfelelően 1,9 A (380 V), 3 A (240 V) és 6 A (120 V) névleges üzemi árammal rendelkezik, míg DC áramkörökben a Q300 kategóriának megfelelően 0,27 A (250 V), 0,55 A (125 V) és 2,87 A (24 V) értékekkel. A termék IP66 védettséggel rendelkezik az IEC 60529 szerint, ami kiváló védelmet nyújt por és vízsugár ellen. Működési hőmérséklet-tartománya -20...+75 °C, míg tárolási hőmérséklet-tartománya -40...+70 °C.
A XB4BG21GEX választókapcsoló kifejezetten robbanásveszélyes környezetben történő használatra lett tervezve és tanúsítva. Az INERIS 04ATEX9004U tanúsítvánnyal rendelkezik, és megfelel a II 2 GD, Ex tb IIIC Db és Ex db eb IIC Gb jelöléseknek. A termék alkalmas por-zóna 21-22 és gáz-zóna 1-2 besorolású környezetekben való használatra, valamint számos nemzetközi szabványnak megfelel, beleértve az IEC 60079 sorozatot, valamint az UL és CSA előírásokat. Ez a széles körű megfelelőség biztosítja, hogy a kapcsoló globálisan használható legyen a legszigorúbb biztonsági előírásoknak megfelelő környezetekben is.
Schneider Electric Harmony XB4 - ATEX DG - XB4BG21GEX -komplett választókapcsoló, Ø22, 2 állású, 455 kulcsos műszaki adatok
Általános tulajdonságok
Termékkategória: Harmony XB4
Termék vagy komponens típus: Komplett választókapcsoló
Készülék rövid neve: XB4
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Szerelési átmérő: 22 mm
Minimális értékesítési mennyiség: 1
Robbanásveszélyes környezet osztályozás
Porzóna: Zóna 21 - 22
Gázzóna: Zóna 1 - 2
Jelölés: II 2 GD
Ex tb IIIC Db
Ex db eb IIC Gb
Működési jellemzők
Működtető típusa: kulcsos kapcsoló
Kapcsoló típusa: maradó
Működtető profilja: kulcsos kapcsoló
Kulcsszám: 455
Érintkezők típusa és összetétele: 1 NO
Kapcsoló pozíciói: 2 állás 90°
Kulcs kivehető pozíció: Bal oldali állásban
Érintkező működés: Lassú bontás
Érintkező használat: Normál érintkezők
Pozitív nyitás: Nincs
Mechanikai élettartam: 5000000 ciklus
Méretek
Szélesség: 46,2 mm
Magasság: 30 mm
Mélység: 110 mm
Beépítési mélység: 58 mm
Szerelés
Eszköz rögzítése: Rögzítő furat - átmérő: 22,5 mm +/- 0,2 mm az IEC 60947-1 szerint
Rögzítési középpont: >= 30 x 40 mm (szerelőpanel) - vastagság: 1...6 mm
Jelzőegység fej jellemzői
Jelzőegység fej formája: Kerek
Elektromos csatlakozások
Csatlakozás - kapcsok: Csavaros kapcsok, 2 x 1,5 mm² érvéghüvelyes vezetékkel az IEC 60947-1 szerint
Csavaros kapcsok, 1 x 2,5 mm² érvéghüvely nélküli vezetékkel az IEC 60947-1 szerint
Meghúzási nyomaték: 0,8...1,2 Nm az IEC 60947-1 szerint
Villamos jellemzők
[Ith] hagyományos szabad levegőn mért hőáram: 10 A az IEC 60947-5-1 szerint
[Ui] névleges szigetelési feszültség: 415 V
[Ie] névleges üzemi áram:
1,9 A 380 V-nál, AC, A600 az IEC 60947-5-1 szerint
3 A 240 V-nál, AC, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC, A600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC, Q300 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC, Q300 az IEC 60947-5-1 szerint
2,87 A 24 V-nál, DC, Q300 az IEC 60947-5-1 szerint
Környezeti jellemzők
Védő kezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -20...75 °C
IP védettségi fokozat: IP66 az IEC 60529 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60079-0:2009
EN/IEC 60079-1:2009
IEC 60079-7:2009
IEC 60079-31:2009
UL 60079-0
UL 60079-1
UL 60079-31
ANSI/ISA 12.12.01
CSA C22.2 No 213
Terméktanúsítványok: INERIS 04ATEX9004U
