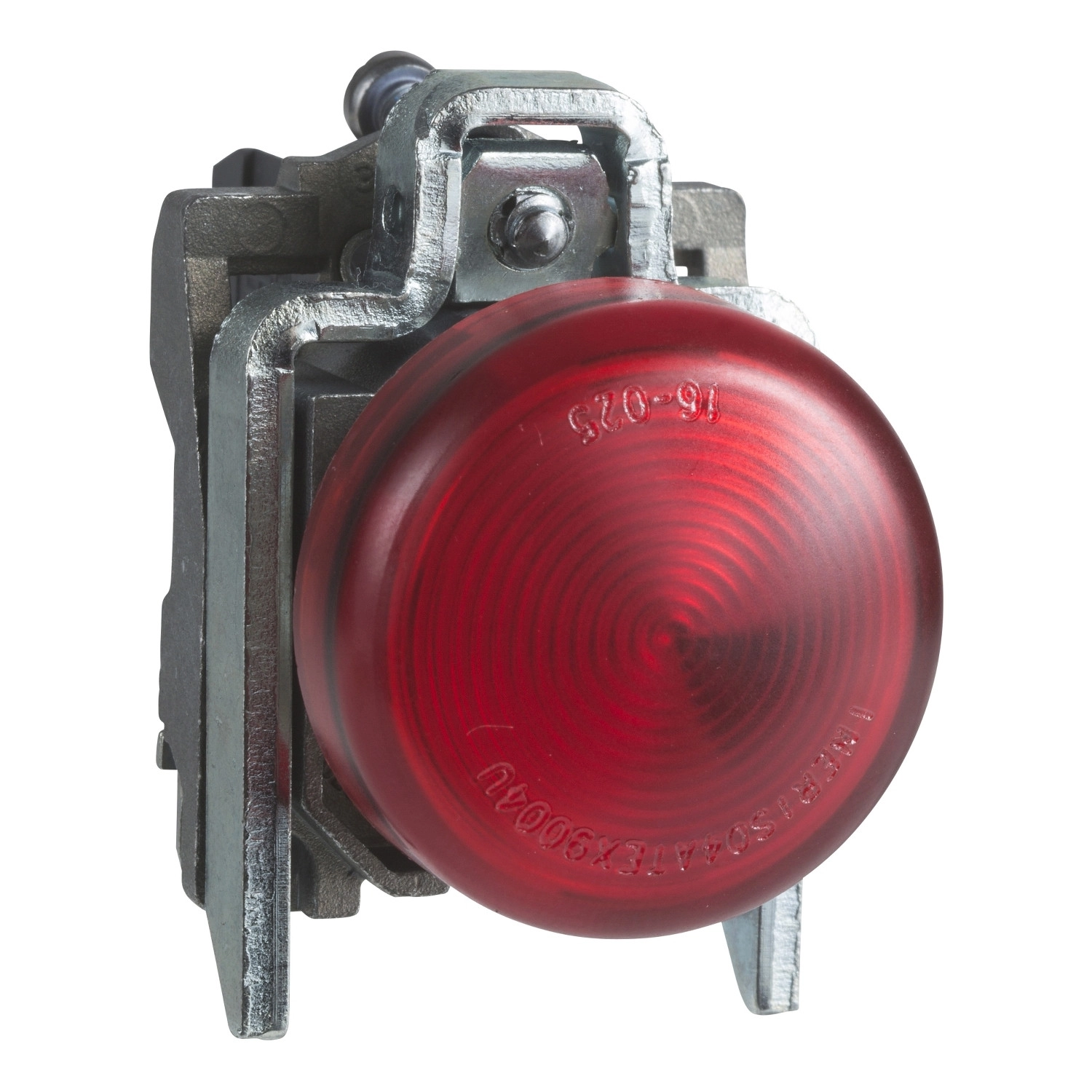

A Schneider Electric Harmony XB4 - ATEX D - XB4BVBG4EX komplett jelzőlámpa egyedülálló biztonságot és megbízhatóságot kínál a veszélyes környezetben történő alkalmazásokhoz. Ez a 22 mm-es kerek piros jelzőlámpa kifejezetten az ATEX D zónákban való használatra tervezték, ahol a porrobbanásveszélyes környezet különleges biztonsági követelményeket támaszt az elektromos berendezésekkel szemben. A termék Ex tb IIIC jelöléssel rendelkezik, ami biztosítja a megfelelőségét a 21-22-es porrobbanásveszélyes zónákban való használathoz.
A XB4BVBG4EX jelzőlámpa kimagasló műszaki paraméterekkel rendelkezik, amelyek lehetővé teszik a hosszú távú, problémamentes működést akár extrém környezeti feltételek mellett is. A termék IP65-ös védettséggel büszkélkedik, ami teljes porvédelmet és vízsugár elleni védelmet biztosít, így ideális választás olyan ipari környezetekbe, ahol a por és nedvesség jelentős kihívást jelent. A NEMA 13 és NEMA 4X védettségi fokozatok további bizonyítékai a termék robosztus kialakításának. A Schneider Electric XB4BVBG4EX rendkívüli ellenállóképességgel rendelkezik a magas nyomású mosással szemben, hiszen akár 7000000 Pa nyomást is kibír 55 °C hőmérsékleten, 0,1 méteres távolságból.
A jelzőlámpa integrált LED fényforrással van felszerelve, amely piros színű, folyamatos fényt bocsát ki. A LED technológia rendkívül hosszú, 100000 órás élettartamot biztosít névleges feszültség és 25 °C hőmérséklet mellett. A tápfeszültség széles tartománya (24-120 V AC/DC, 50/60 Hz) nagy rugalmasságot biztosít a különböző vezérlőrendszerekbe történő integráláskor. A tápfeszültség határai DC esetén 19,2-132 V, míg AC esetén 21,6-132 V között mozognak, így a termék megbízhatóan működik akár ingadozó hálózati feszültség esetén is. A beépített túlfeszültség elleni védelem 1 kV ellenállást biztosít az IEC 61000-4-5 szabvány szerint.
A telepítés és szerelés rendkívül egyszerű a termék átgondolt kialakításának köszönhetően. A szerelési átmérő 22 mm, a javasolt furatátmérő pedig 22,5 mm (22,3 mm +0,4/0 tűréssel). Az eszköz beépítési mélysége 43 mm, a szerelőpanelen a rögzítési távolság legalább 30 x 40 mm kell legyen. A támogatott panelvastagság 1-6 mm közötti. A csatlakozás csavaros kapcsokkal történik, amelyek lehetővé teszik max. 2 x 1,5 mm² vezeték bekötését kábelvéggel az IEC 60947-1 szabványnak megfelelően, illetve 1 x 0,22...2 x 2,5 mm² kábelvég nélkül. A termék névleges szigetelési feszültsége 250 V (3-as szennyezettségi fokozat mellett) az IEC 60947-1 szabványnak megfelelően, a névleges lökőfeszültség-állóság pedig 4 kV.
Schneider Electric Harmony XB4 - ATEX D - XB4BVBG4EX -kerek jelzőlámpa Ø 22 - IP65 - piros - LED - 24..120 V - ATEX műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Termék típusa: Komplett jelzőlámpa
Eszköz rövid neve: XB4
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Fej típusa: Standard
Szerelési átmérő: 22 mm
Oszthatatlan értékesítési mennyiség: 1
Porzóna: 21-22-es zóna
Kezelő kiegészítő információ: Sima lencsével
Kiegészítő adatok
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Eszköz szerelése: Rögzítő lyuk - átmérő: 22,5 mm 22,3 +0,4/0
Rögzítési középpont: >= 30 x 40 mm (tartópanel)
Beépítési mélység: 43 mm
Jelölés: Ex tb IIIC
Jelzőegység fejének alakja: Kerek
Sapka/kezelő vagy lencse színe: Piros
Csatlakozások - terminálok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
[Ui] névleges szigetelési feszültség: 250 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
[Uimp] névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1 szerint
Jelzés típusa: Folyamatos
Fényforrás: Integrált LED
Fényforrás színe: Piros
[Us] névleges tápfeszültség: 24...120 V AC/DC 50/60 Hz
Tápfeszültség határok: 19,2...132 V DC
21,6...132 V AC
Élettartam: 100000 óra névleges feszültségen és 25 °C-on
Túlfeszültség-állóság: 1 kV az IEC 61000-4-5 szerint
Környezet
Védőkezelés: TH
Környezeti levegőhőmérséklet tároláskor: -40...70 °C
Környezeti levegőhőmérséklet üzemeléskor: -20...60 °C
Túlfeszültség kategória: I az IEC 60536 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK05 az IEC 50102 szerint
Szabványok: IEC 60079-0:2009, EN 60079-31:2009, IEC 61000-6-2, IEC 60079-0:2007, IEC 60079-31:2008
Irányelvek: 94/9/EC - ATEX irányelv
Termék tanúsítványok: INERIS 04ATEX9004U
Rezgésállóság: 5 gn (f= 12...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
Gyors tranziensekkel szembeni ellenállás: 2 kV az IEC 61000-4-4 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m az IEC 61000-4-3 szerint
Elektrosztatikus kisüléssel szembeni ellenállás: 6 kV érintkezésre (fémrészeken) az IEC 61000-4-2 szerint
8 kV szabad levegőben (szigetelő részeken) az IEC 61000-4-2 szerint
Elektromágneses emisszió: B osztály az IEC 55011 szerint
