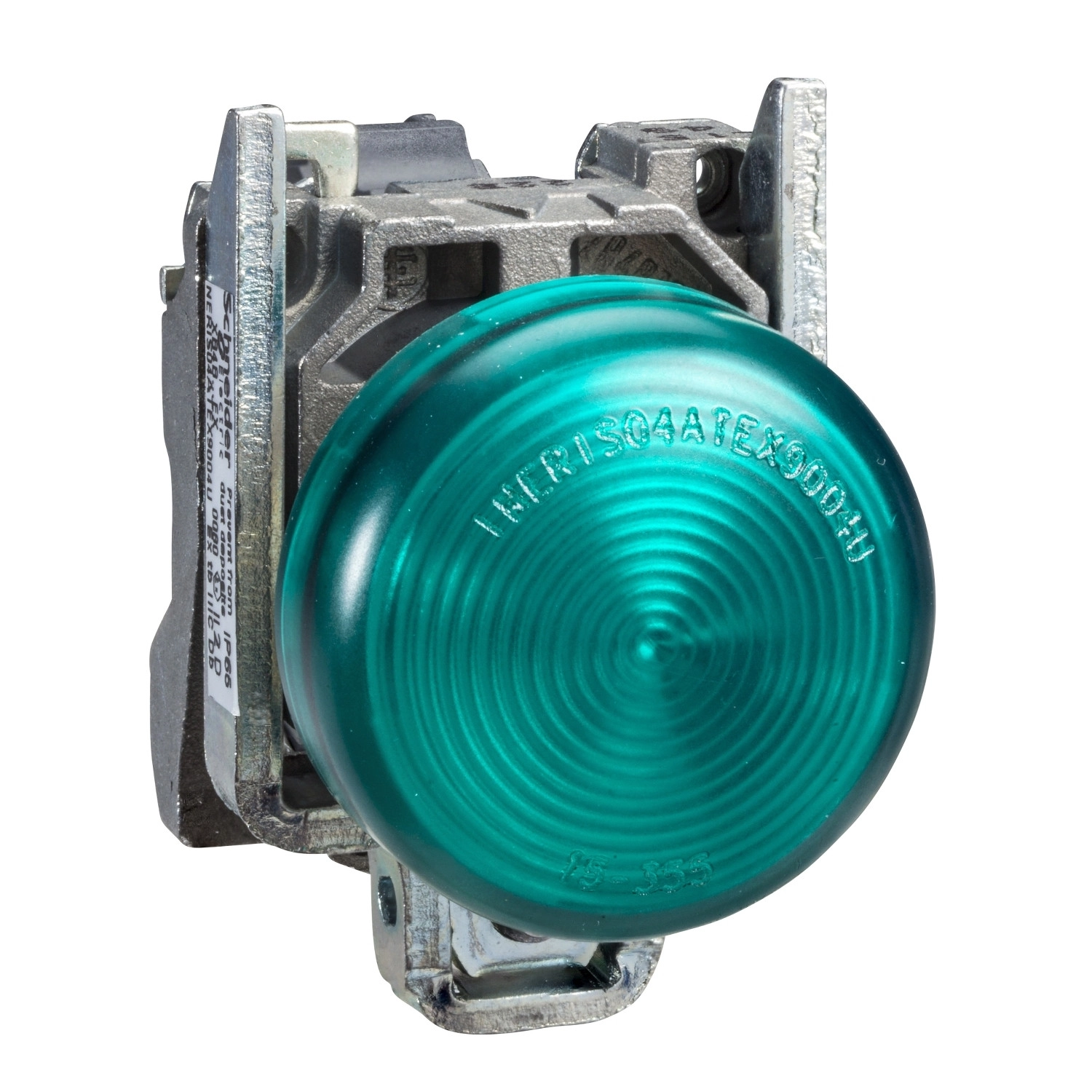

A Schneider Electric Harmony XB4 - ATEX D - XB4BVBG3EX kerek jelzőlámpa egy rendkívül strapabíró, ipari felhasználásra tervezett komplett jelzőlámpa, amely kifejezetten robbanásveszélyes környezetben történő használatra lett kifejlesztve. Az ATEX tanúsítvánnyal rendelkező lámpa 22 mm-es szerelési átmérővel és zöld színű jelzéssel biztosítja a könnyű észlelhetőséget ipari környezetben, miközben magas szintű védelmet nyújt a por és nedvesség ellen az IP65-ös védettségi besorolásának köszönhetően.
A XB4BVBG3EX jelzőlámpa fejrésze krómbevonatú fémből készült, amely tartósságot és elegáns megjelenést biztosít, míg a rögzítőgallér anyaga zamak ötvözet, amely kiváló mechanikai tulajdonságokkal rendelkezik. A termék standard fejkialakítású, kerek jelzőfelülettel és sima lencsével. A zöld színű, beépített LED fényforrás állandó fényjelzést biztosít, és széles, 24-120V AC/DC tápfeszültség-tartományban működik, ami rendkívüli rugalmasságot tesz lehetővé a különböző rendszerekbe történő integráláskor.
A termék különösen alkalmas por által veszélyeztetett területeken történő használatra (21-22-es zóna), és Ex tb IIIC jelöléssel rendelkezik, ami a magas szintű robbanásvédelmet igazolja. A csatlakoztatás csavaros kapcsokkal történik, amelyek lehetővé teszik vezetékvég nélkül akár 2 x 2.5 mm² keresztmetszetű, vagy vezetékvéggel szerelt vezetékek esetén 2 x 1.5 mm² keresztmetszetű kábelek csatlakoztatását, az IEC 60947-1 szabványnak megfelelően. A jelzőlámpa 250V névleges szigetelési feszültséggel és 4 kV névleges lökőfeszültség-állósággal rendelkezik, így megfelel a legszigorúbb ipari követelményeknek is.
A XB4BVBG3EX jelzőlámpa kiemelkedő ellenállóképességgel rendelkezik különböző környezeti hatásokkal szemben: elviseli a 7000000 Pa nyomású nagynyomású mosást 55°C-on 0,1 m távolságból, ellenáll a rezgéseknek (5 gn frekvenciával 12...500 Hz tartományban), és képes elviselni akár 50 gn erejű ütést is. Működési hőmérséklet-tartománya -20°C és +60°C között van, tárolási hőmérséklete pedig -40°C és +70°C között. A termék védett a gyors tranziensektől (2 kV), elektromágneses mezőktől (10 V/m) és elektrosztatikus kisülésektől (6 kV érintkezéssel fém részeken, 8 kV szabad levegőben szigetelő részeken). A beépített LED fényforrás rendkívül hosszú, 100000 órás élettartamot biztosít névleges feszültségen és 25°C-on, így minimális karbantartást igényel.
Schneider Electric Harmony XB4 - ATEX D - XB4BVBG3EX -kerek jelzőlámpa Ø 22 - IP65 - zöld - LED - 24..120 V - ATEX műszaki adatok
Alapadatok
Termékcsalád: Harmony XB4
Terméktípus: Komplett jelzőlámpa
Eszköz rövid neve: XB4
Fejrész anyaga: Krómbevonatú fém
Rögzítőgallér anyaga: Zamak
Fej típusa: Standard
Szerelési átmérő: 22 mm
Oszthatatlan értékesítési mennyiség: 1
Por zóna: 21-22-es zóna
Kezelő kiegészítő információ: Sima lencsével
Kiegészítő adatok
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Eszköz szerelése: Rögzítő furat - átmérő: 22,5 mm 22,3 +0,4/0
Rögzítési középpont: >= 30 x 40 mm (tartópanel)
Beépítési mélység: 43 mm
Jelölés: Ex tb IIIC
Jelzőegység fejének alakja: Kerek
Sapka/kezelő vagy lencse színe: Zöld
Csatlakozások - terminálok: Csavaros szorítókapcsok, <= 2 x 1,5 mm² vezetékvéggel az IEC 60947-1 szerint
Csavaros szorítókapcsok, 1 x 0,22...2 x 2,5 mm² vezetékvég nélkül az IEC 60947-1 szerint
Névleges szigetelési feszültség [Ui]: 250 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 4 kV az IEC 60947-1 szerint
Jelzés típusa: Állandó
Fényforrás: Beépített LED
Fényforrás színe: Zöld
Névleges tápfeszültség [Us]: 24...120 V AC/DC 50/60 Hz
Tápfeszültség határértékek: 19,2…132 V DC
21,6…132 V AC
Élettartam: 100000 h névleges feszültségen és 25 °C-on
Túlfeszültség-állóság: 1 kV az IEC 61000-4-5 szerint
Környezet
Védőkezelés: TH
Tárolási környezeti levegőhőmérséklet: -40…70 °C
Üzemi környezeti levegőhőmérséklet: -20…60 °C
Túlfeszültségi kategória: I az IEC 60536 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK05 az IEC 50102 szerint
Szabványok: IEC 60079-0:2009
EN 60079-31:2009
IEC 61000-6-2
IEC 60079-0:2007
IEC 60079-31:2008
Irányelvek: 94/9/EC - ATEX irányelv
Terméktanúsítványok: INERIS 04ATEX9004U
Rezgésállóság: 5 gn (f= 12…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsuláshoz az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullám gyorsuláshoz az IEC 60068-2-27 szerint
Gyors tranziensekkel szembeni ellenállás: 2 kV az IEC 61000-4-4 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m az IEC 61000-4-3 szerint
Elektrosztatikus kisülésekkel szembeni ellenállás: 6 kV érintkezéssel (fém részeken) az IEC 61000-4-2 szerint
8 kV szabad levegőben (szigetelő részeken) az IEC 61000-4-2 szerint
Elektromágneses kibocsátás: B osztály az IEC 55011 szerint
