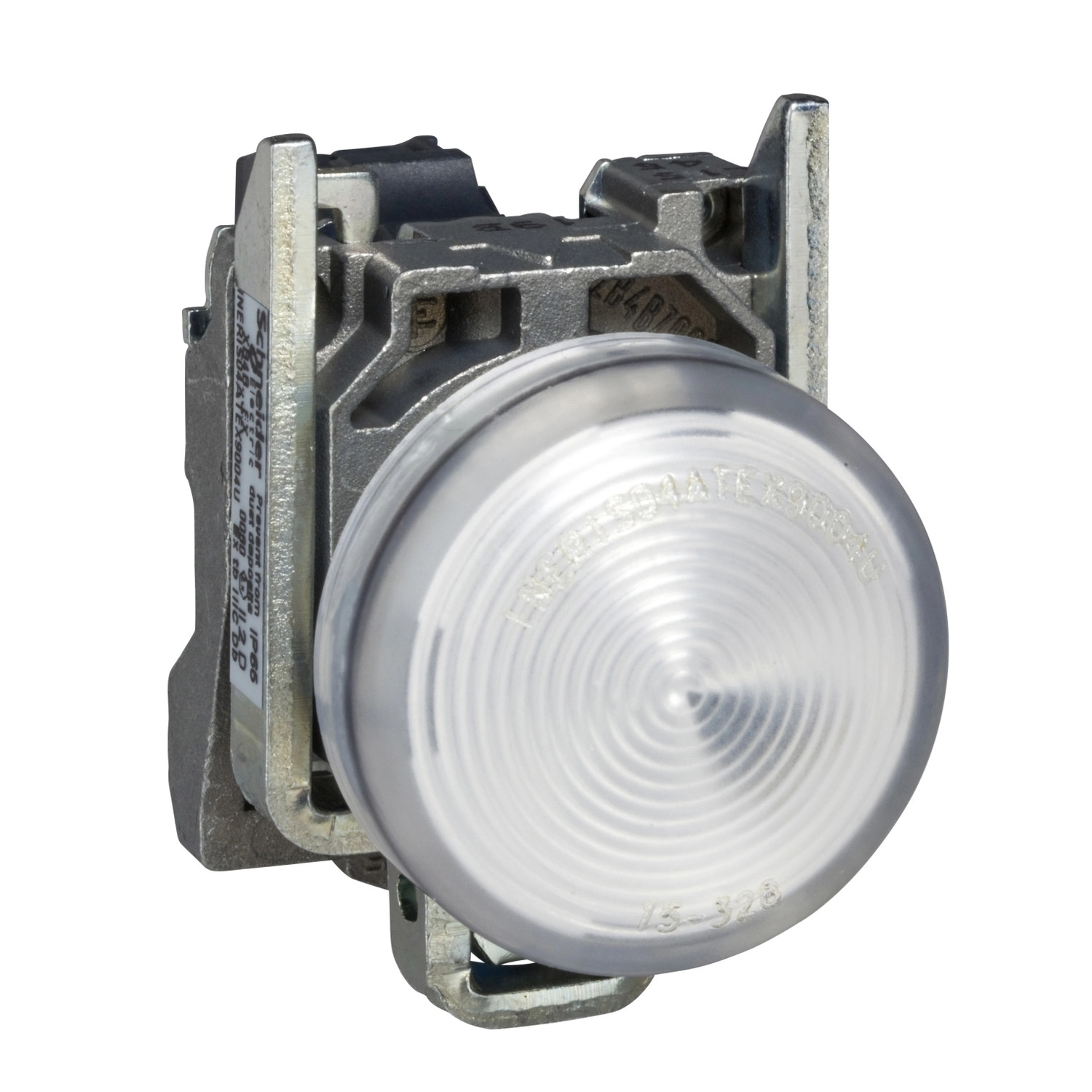

A Schneider Electric Harmony XB4 sorozatba tartozó XB4BVBG1EX teljes jelzőlámpa egy magas minőségű, ATEX tanúsítvánnyal rendelkező ipari vezérlőeszköz, amelyet kifejezetten veszélyes környezetben történő használatra terveztek. Ez a fehér színű, 22 mm átmérőjű, integrált LED-del ellátott jelzőlámpa tökéletes választás olyan alkalmazásokhoz, ahol a vizuális visszajelzés elengedhetetlen, miközben a legmagasabb biztonsági követelményeknek is meg kell felelni.
A termék egyik legfontosabb tulajdonsága az ATEX D minősítése, amely lehetővé teszi a por miatti robbanásveszélyes környezetben (21-22-es zóna) történő biztonságos használatot. Az "Ex tb IIIC" jelölés mutatja, hogy a termék megfelel a gyúlékony porok jelenlétében történő használat szigorú követelményeinek. Az IP65-ös védelmi osztály biztosítja a por és vízsugarak elleni védelmet, míg a NEMA 13 és NEMA 4X besorolás további védelmet nyújt a különböző környezeti hatásokkal szemben. A termék kiválóan ellenáll a magas nyomású mosásnak is, akár 7000000 Pa nyomásig 55 °C-on, 0,1 méter távolságból.
A Schneider Electric XB4BVBG1EX jelzőlámpa számos kiemelkedő műszaki paraméterrel rendelkezik. A 24-120 V AC/DC tápfeszültség-tartomány rendkívüli rugalmasságot biztosít a különböző alkalmazási területeken. A feszültség pontos határértékei 19,2-132 V DC, illetve 21,6-132 V AC között mozognak. A beépített fehér LED fényforrás 100 000 óra élettartamot kínál névleges feszültségen és 25 °C-on, ami hosszú távú, karbantartásmentes működést biztosít. A termék állandó jelzést (Steady) ad, ami egyértelmű vizuális visszajelzést nyújt a folyamatok állapotáról.
A telepítés szempontjából a Schneider XB4BVBG1EX jelzőlámpa rendkívül praktikus megoldásokat kínál. A 22,5 mm átmérőjű rögzítőfurat (22,3 mm +0,4/0 toleranciával) szabványos méretű, így könnyen beépíthető a legtöbb vezérlőpanelbe. A rögzítési középpont legalább 30 x 40 mm-es legyen a tartópanelen. A beépítési mélység 43 mm, a tartófelület vastagsága pedig 1-6 mm között lehet. A csatlakoztatás csavaros kapcsokkal történik, amelyek képesek befogadni legfeljebb 2 x 1,5 mm² vezetékkeresztmetszetet kábelvéggel (az IEC 60947-1 szerint), vagy 1 x 0,22...2 x 2,5 mm² vezetéket kábelvég nélkül.
A Schneider Electric XB4BVBG1EX jelzőlámpa kiemelkedő elektromos jellemzőkkel is rendelkezik. A névleges szigetelési feszültség (Ui) 250 V (3-as szennyezettségi fokozat mellett), a névleges lökőfeszültség-állóság (Uimp) pedig 4 kV az IEC 60947-1 szabvány szerint. A termék 1 kV-os túlfeszültség-állósággal is rendelkezik az IEC 61000-4-5 szabványnak megfelelően. Az üzemi környezeti hőmérséklet-tartomány -20...60 °C között van, míg tároláskor -40...70 °C között tárolható. A termék megfelelő működését különböző környezeti feltételek között is számos teszttel igazolták, beleértve a rezgésállóságot (5 gn, f= 12...500 Hz), ütésállóságot (30 gn 18 ms időtartamig, vagy 50 gn 11 ms időtartamig), valamint az elektromágneses kompatibilitás különböző aspektusait, mint például a gyors tranziensekkel (2 kV), elektromágneses terekkel (10 V/m) és elektrosztatikus kisülésekkel (6 kV érintkezéskor, 8 kV levegőn át) szembeni ellenállást.
Schneider Electric Harmony XB4 - ATEX D - XB4BVBG1EX -kerek jelzőlámpa Ø 22 - IP65 - fehér - LED - 24..120 V - ATEX műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Termék típus: Teljes jelzőlámpa
Eszköz rövid neve: XB4
Keret anyaga: Krómbevonatú fém
Rögzítőgyűrű anyaga: Zamak
Fej típusa: Standard
Szerelési átmérő: 22 mm
Por zóna: 21-22-es zóna
Kezelő kiegészítő információ: Sima lencsével
Kiegészítő adatok
Magasnyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Eszköz felszerelése: Rögzítőfurat - átmérő: 22,5 mm (22,3 +0,4/0)
Rögzítési középpont: >= 30 x 40 mm (tartópanel)
Beépítési mélység: 43 mm
Jelölés: Ex tb IIIC
Jelzőegység fejének alakja: Kerek
Sapka/kezelő vagy lencse színe: Fehér
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Névleges szigetelési feszültség [Ui]: 250 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 4 kV az IEC 60947-1 szerint
Jelzés típusa: Állandó
Fényforrás: Integrált LED
Fényforrás színe: Fehér
Névleges tápfeszültség [Us]: 24...120 V AC/DC 50/60 Hz
Tápfeszültség határértékei: 19,2...132 V DC
21,6...132 V AC
Élettartam: 100000 óra névleges feszültségen és 25 °C-on
Túlfeszültség-állóság: 1 kV az IEC 61000-4-5 szerint
Környezet
Védőkezelés: TH
Tárolási környezeti levegő hőmérséklete: -40...70 °C
Üzemi környezeti levegő hőmérséklete: -20...60 °C
Túlfeszültség kategória: I az IEC 60536 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védelmi fokozat: IK05 az IEC 50102 szerint
Szabványok: IEC 60079-0:2009
EN 60079-31:2009
IEC 61000-6-2
IEC 60079-0:2007
IEC 60079-31:2008
Irányelvek: 94/9/EC - ATEX irányelv
Termék tanúsítványok: INERIS 04ATEX9004U
Rezgésállóság: 5 gn (f= 12...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
Gyors tranziensekkel szembeni ellenállás: 2 kV az IEC 61000-4-4 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m az IEC 61000-4-3 szerint
Elektrosztatikus kisülésekkel szembeni ellenállás: 6 kV érintkezéskor (fém részeken) az IEC 61000-4-2 szerint
8 kV szabad levegőben (szigetelő részeken) az IEC 61000-4-2 szerint
Elektromágneses kibocsátás: B osztály az IEC 55011 szerint
