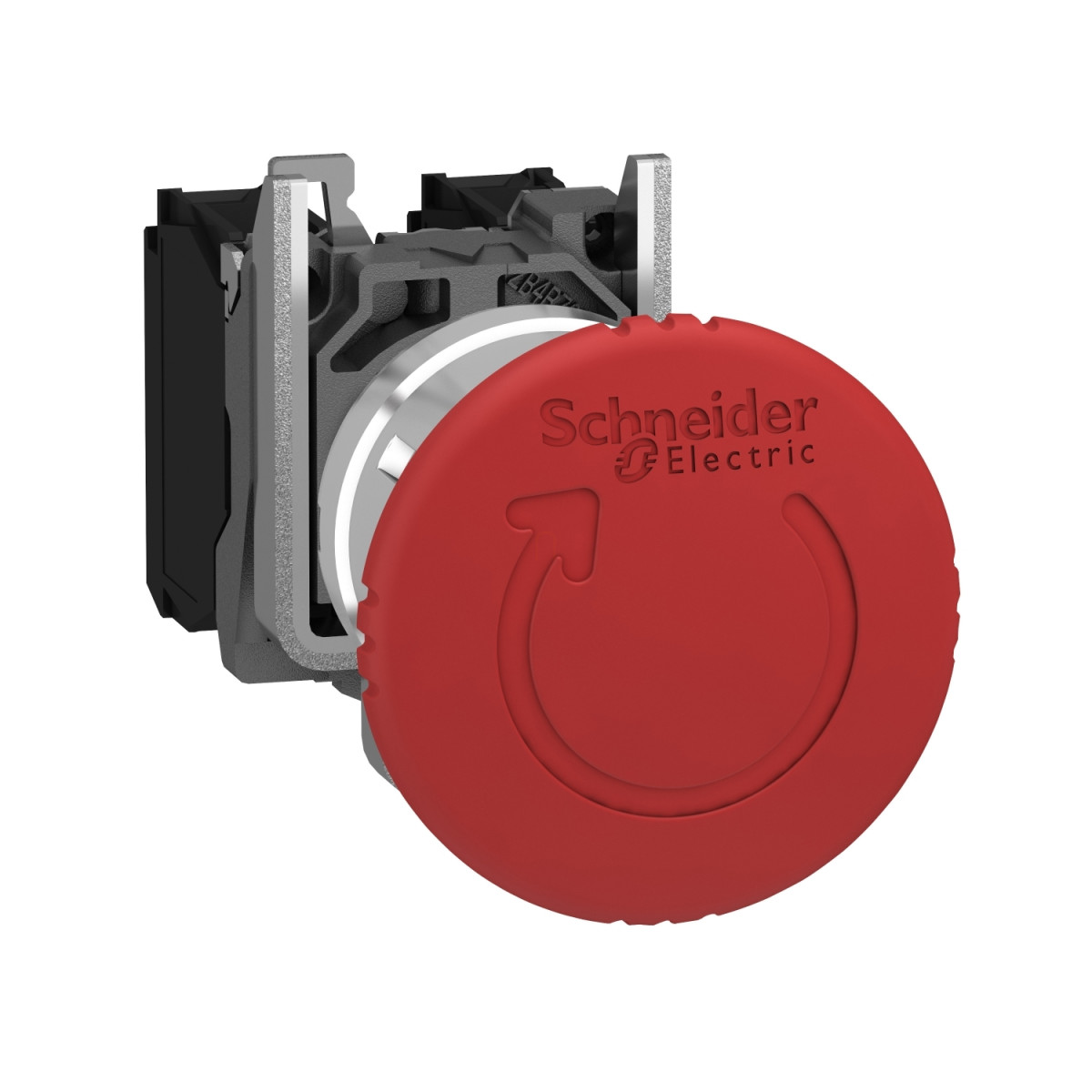

A Schneider Electric Harmony XB4 ATEX D sorozat XB4BS8445EX típusú vészkioldó nyomógombja egy komplett, magas minőségű biztonsági eszköz, amely kifejezetten robbanásveszélyes környezetben történő használatra készült. Ez a piros színű, 40 mm-es gombafejű vészleállító nyomógomb a szabványos 22 mm-es szerelőfuratba illeszkedik, és különösen ajánlott poros veszélyes területekre (21-22-es zóna).
A termék kiemelkedő műszaki tulajdonságokkal rendelkezik, amelyek garantálják a megbízható működést kritikus alkalmazásokban. Az XB4BS8445EX működtetése trigger-akcióval történik mechanikai reteszeléssel, és a visszaállítás a gomb elforgatásával történik. Az érintkezők konfigurációja 1 nyitó (NC) + 1 záró (NO) kontaktust tartalmaz, amelyek szabványos alkalmazásokban használhatók. A termék pozitív nyitással rendelkezik, ami megfelel az IEC 60947-5-1 K függelékének, biztosítva a maximális biztonságot. Az érintkezők anyaga ezüst ötvözet (Ag/Ni), ami kiváló elektromos vezetőképességet biztosít.
A Schneider XB4BS8445EX kiemelkedő elektromos jellemzőkkel bír. Tartós kivitelének köszönhetően 300 000 mechanikus ciklust képes teljesíteni, elektromos tartóssága pedig eléri az 1 000 000 ciklust különböző terhelési feltételek mellett. A konvencionális termikus áramerőssége (Ith) 10A, névleges szigetelési feszültsége (Ui) 600V (3-as szennyezettségi fok szerint), és 6kV lökőfeszültség-állósággal (Uimp) rendelkezik az IEC 60947-1 szabvány szerint. Több üzemi áramértékkel (Ie) is rendelkezik különböző alkalmazási területekre, például 3A 240V AC-15, A600 kategóriában vagy 0,1A 600V DC-13, Q600 kategóriában. Az elektromos megbízhatósága tiszta környezetben Λ < 10exp(-6) 5V, 1mA esetén.
A termék kivitele rendkívül strapabíró és ipari környezetben is megállja a helyét. A króm bevonatú fém előlap és Zamak rögzítőgyűrű biztosítja a tartósságot. Védelmi szintje kiemelkedő: IP66, IP69 és IP69K, így por és nagy nyomású vízsugár ellen is védett. Ütésállósága IK06 besorolású. Az eszköz rendkívül szélsőséges körülmények között is használható, hiszen üzemi hőmérséklet-tartománya -40°C és +70°C között van. Rezgésállósága 5g (f=2...500 Hz), ütésállósága pedig 30g (18 ms időtartamú) és 50g (11 ms időtartamú) félszinuszos gyorsulás esetén az IEC 60068-2-27 szabvány szerint.
Az XB4BS8445EX telepítése egyszerű, 22,5 mm-es (vagy 22,3 mm +0,4/-0 tűrésű) furaton keresztül történik, a rögzítés csavarokkal történik 0,8-1,2 Nm nyomatékkal. A beépítési mélysége 43 mm. A csatlakozás csavaros kapcsokkal történik, és kompatibilis különböző csavarhúzó típusokkal (Philips 1, Pozidriv 1, lapos 4 mm és 5,5 mm). A termék számos nemzetközi szabványnak megfelel, többek között IEC 60947-5-5, IEC 60079-0:2009, EN 60079-31:2009, és rendelkezik INERIS 04ATEX9004U tanúsítvánnyal, ami igazolja a 94/9/EC ATEX direktívának való megfelelést. Az XB4BS8445EX ideális választás olyan iparágakban, ahol a biztonság és a megbízhatóság kritikus, különösen robbanásveszélyes környezetben.
Schneider Electric Harmony XB4 - ATEX D - XB4BS8445EX -komplett gombafejű vészkioldó 40mm, Ø22, 1NO+1NC, forgatásra kioldó, piros műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Komplett vészkioldó nyomógomb
Rövid név: XB4
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Fejrész típusa: Standard
Szerelési átmérő: 22 mm
Oszthatatlan értékesítési mennyiség: 1
Por zóna: 21-22-es zóna
Működtető típusa: Ravaszos működtetés mechanikai reteszeléssel
Visszaállítás: Elforgatással kiold
Működtető profil: Piros gombafejű Ø 40 mm
Érintkező típusa és összetétele: 1 NO + 1 NC
Kiegészítő műszaki adatok
Eszköz szerelés: Rögzítő furat - átmérő: 22,5 mm 22,3 +0,4/0
Rögzítési közép: >= 30 x 40 mm (tartópanel)
Rögzítési mód: Csavaros rögzítés: 0,8...1,2 N.m
Beépítési mélység: 43 mm
Jelölés: Ex tb IIIC
Jelzőegység fejének alakja: Kerek
Érintkező működése: Lassú-törés
Érintkezők használata: Standard
Pozitív nyitás: IEC 60947-5-1 K függelék szerint
Működési út: 1,5 mm (NC elektromos állapotváltozás), 4,3 mm (teljes út)
Mechanikai élettartam: 300 000 ciklus
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel, Csavaros kapcsok, >= 1 x 0,22 mm² kábelvég nélkül
Meghúzási nyomaték: 0,8...1,2 N.m
Csavarfej formája: Kereszt kompatibilis Philips 1-es csavarhúzóval, Kereszt kompatibilis pozidriv 1-es csavarhúzóval, Hornyolt kompatibilis lapos Ø 4 mm és Ø 5,5 mm csavarhúzóval
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 10 A gG típusú olvadóbiztosító
Konvencionális szabad levegő termikus áram [Ith]: 10 A
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fok)
Névleges lökőfeszültség-állóság [Uimp]: 6 kV
Elektromos paraméterek
Névleges üzemi áram [Ie]:
3 A 240 V, AC-15, A600
6 A 120 V, AC-15, A600
0,1 A 600 V, DC-13, Q600
0,27 A 250 V, DC-13, Q600
0,55 A 125 V, DC-13, Q600
1,2 A 600 V, AC-15, A600
Elektromos élettartam: 1 000 000 ciklus különböző terhelési feltételek mellett
Elektromos megbízhatóság: Λ < 10exp(-6) 5 V, 1 mA tiszta környezetben, Λ < 10exp(-8) 17 V, 5 mA tiszta környezetben
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet üzemeltetéskor: -40...70 °C
Túlfeszültség kategória: I
IP védettségi fokozat: IP66, IP69, IP69K
IK védettségi fokozat: IK06
Szabványok: IEC 60947-5-5, IEC 60079-0:2009, EN 60079-31:2009, IEC 61000-6-2, ISO 13850
Irányelvek: 94/9/EC - ATEX direktíva
Terméktanúsítványok: INERIS 04ATEX9004U
Rezgésállóság: 5 gn (f= 2...500 Hz)
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás, 50 gn (időtartam = 11 ms) félszinuszos gyorsulás
