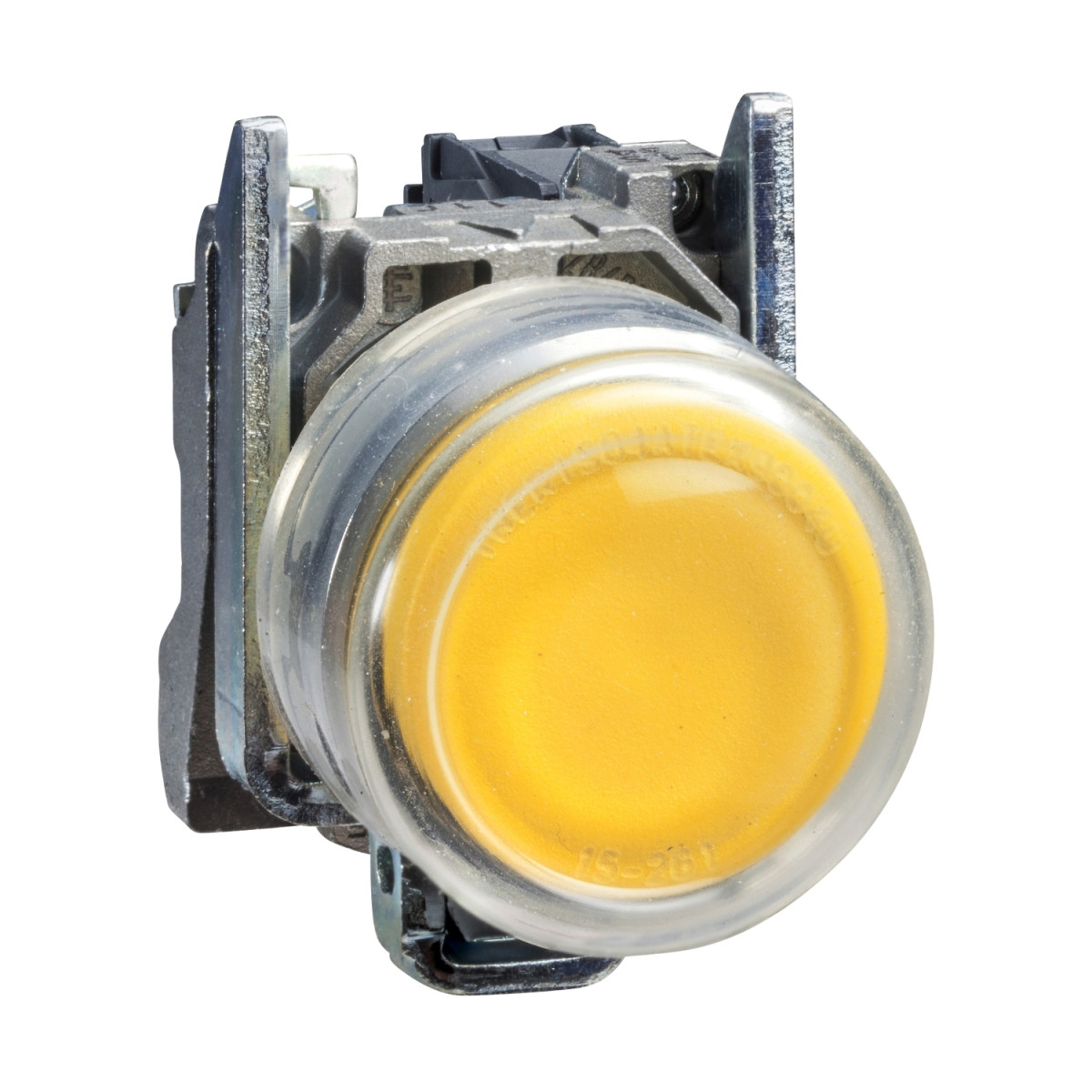

A Schneider Electric Harmony XB4 sorozat XB4BP51EX típusú komplett nyomógombja kiváló választás robbanásveszélyes környezetben történő alkalmazáshoz. Ez a sárga színű, Ø22 mm-es nyomógomb ATEX tanúsítvánnyal rendelkezik, amely lehetővé teszi a 21-es és 22-es porrobbanásveszélyes zónában való használatát. A termék Ex tb IIIC jelöléssel van ellátva, ami a porrobbanásveszélyes környezetben való alkalmazhatóságát jelzi.
A XB4BP51EX nyomógomb standard fejkialakítású, rugós visszatérítésű működéssel és egy normál nyitott (NO) érintkezővel rendelkezik. A termék kialakítása során nagy hangsúlyt fektettek a tartósságra és a megbízható működésre. A krómozott fém előlappal és zamak rögzítőgyűrűvel rendelkező nyomógomb ellenáll a 7000000 Pa nagynyomású mosásnak 55°C-on, 0,1 m távolságból. A sárga, kiálló működtetőgomb átlátszó szilikon védőburkolattal (boottal) van ellátva, ami növeli a környezeti hatásokkal szembeni ellenállását.
A Harmony XB4BP51EX műszaki paraméterei között figyelemre méltó a 5000000 ciklusos mechanikai élettartam és a 1000000 ciklusos elektromos élettartam különböző terhelési feltételek mellett. A működtetési erő 3,8 N az NO érintkező elektromos állapotváltozásához, a teljes működtetési út pedig 4,3 mm, melyből 2,6 mm-nél következik be az elektromos állapotváltozás. A termék csavaros kapocsvégekkel rendelkezik, amelyek legfeljebb 2 x 1,5 mm² keresztmetszetű kábelvéggel vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű kábelvég nélküli vezetékkel csatlakoztathatók, az IEC 60947-1 szabványnak megfelelően. A meghúzási nyomaték 0,8-1,2 N.m.
A Schneider Electric XB4BP51EX nyomógomb telepítése egyszerű, 22,5 mm átmérőjű furatot igényel (ajánlott: 22,5 mm, elfogadott: 22,3 mm +0,4/0), az IEC 60947-1 szabványnak megfelelően. A rögzítési központtávolság legalább 30 x 40 mm a tartópanelen, a beépítési mélység pedig 43 mm. A csavarfej kialakítása többféle csavarhúzóval kompatibilis: 1-es Philips, 1-es pozidriv, valamint 4 mm-es és 5,5 mm-es lapos csavarhúzóval is szerelhető.
A termék villamos jellemzői között szerepel a 10 A-es hagyományos szabad levegőn mért hőáram, 600 V névleges szigetelési feszültség (3-as szennyezettségi fokozat mellett), és 6 kV névleges lökőfeszültség-állóság. A névleges üzemi áram változik a különböző alkalmazási kategóriákban: AC-15 esetén 3 A 240 V-nál, 6 A 120 V-nál, illetve 1,2 A 600 V-nál; DC-13 esetén pedig 0,1 A 600 V-nál, 0,27 A 250 V-nál és 0,55 A 125 V-nál. Az érintkezők anyaga ezüst ötvözet (Ag/Ni), a rövidzárlat elleni védelmet pedig 10 A-es gG típusú olvadóbiztosító biztosítja az IEC 60947-5-1 szabvány szerint.
Schneider Electric Harmony XB4 - ATEX D - XB4BP51EX -nyomógomb, fém, 1NO, sárga, átlátszó védőspkával műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Komplett nyomógomb
Eszköz rövid neve: XB4
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Fej típusa: Standard
Szerelési átmérő: 22 mm
Porzóna: 21-es, 22-es zóna
Működtető típusa: Rugós visszatérítésű
Működtető profil: Sárga, kiálló
Működtető kiegészítő információ: Védőburkolattal ellátott (átlátszó szilikon)
Érintkező típus és összetétel: 1 NO
Kiegészítő jellemzők
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55°C-on, távolság: 0,1 m
Eszköz rögzítése: Rögzítőfurat - átmérő: 22,5 mm, 22,3 +0,4/0 az IEC 60947-1 szabványnak megfelelően
Rögzítési középpont: >= 30 x 40 mm (tartópanel)
Beépítési mélység: 43 mm
Jelölés: Ex tb IIIC
Jelzőegység fejének alakja: Kerek
Érintkező működése: Lassú-bontó
Pozitív nyitás: Nélküli
Működési út: 2,6 mm (NO elektromos állapotváltozás), 4,3 mm (teljes út)
Működtető erő: 3,8 N NO elektromos állapotváltozás
Mechanikai élettartam: 5000000 ciklus
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint, Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Meghúzási nyomaték: 0,8…1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszt, kompatibilis 1-es Philips csavarhúzóval, Kereszt, kompatibilis 1-es pozidriv csavarhúzóval, Hornyolt, kompatibilis Ø 4 mm-es lapos csavarhúzóval, Hornyolt, kompatibilis Ø 5,5 mm-es lapos csavarhúzóval
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A-es gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
[Ith] hagyományos szabad levegőn mért hőáram: 10 A az IEC 60947-5-1 szerint
[Ui] névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
[Uimp] névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
[Ie] névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint, 6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint, 0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint, 0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint, 0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint, 1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40…70 °C
Környezeti hőmérséklet működés közben: -40…70 °C
Túlfeszültség kategória: I az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok: EN 50014, EN 50281-1-1, IEC 61241-0, IEC 61241-1
Irányelvek: 94/9/EC - ATEX irányelv
Terméktanúsítványok: GL, DNV, INERIS 04ATEX9004U
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
