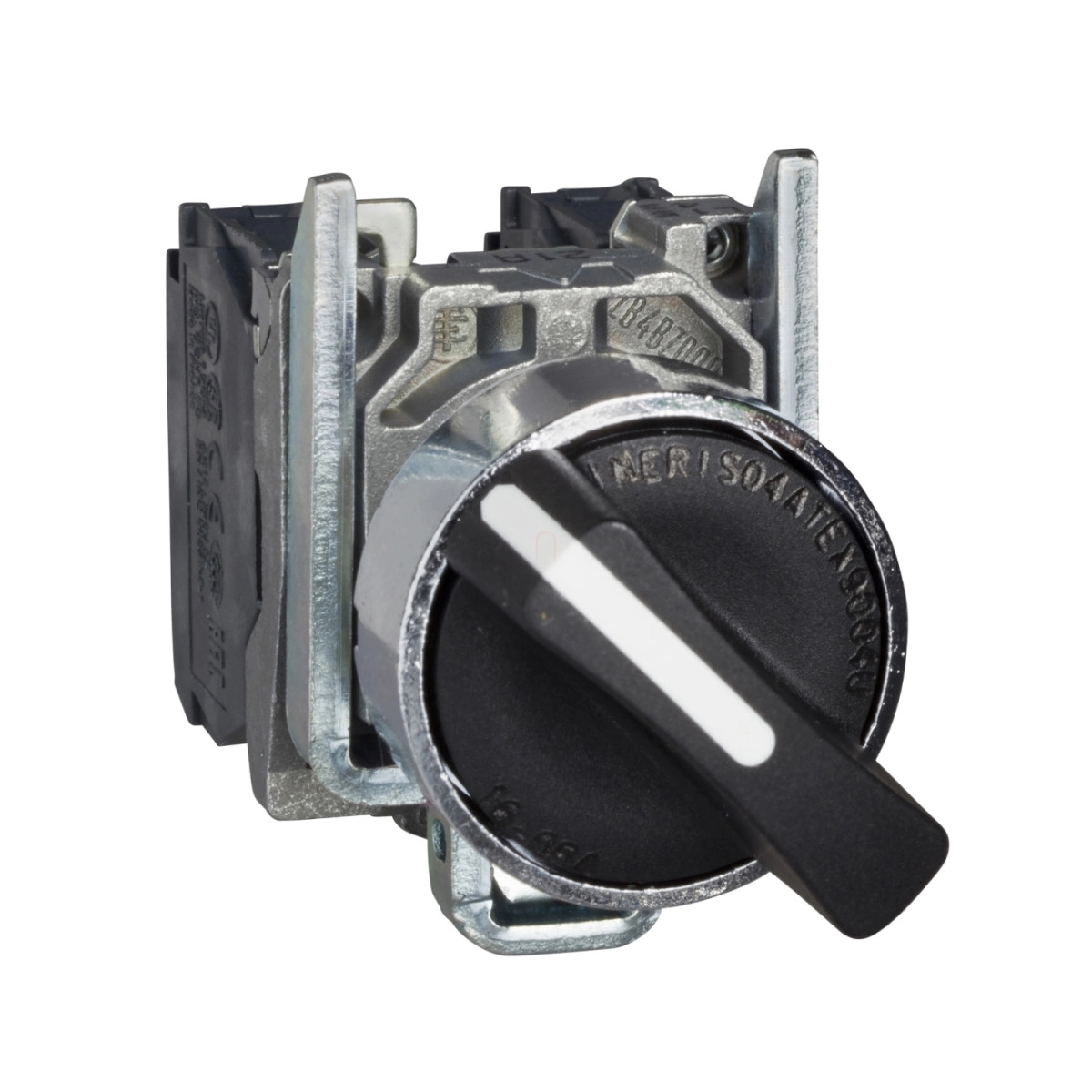

A Schneider Electric Harmony XB4BD33EX egy prémium minőségű, komplett választókapcsoló, amely kifejezetten robbanásveszélyes környezetekbe lett tervezve. Ez az ATEX tanúsítvánnyal rendelkező eszköz a Harmony XB4 termékcsalád része, amely világszerte elismert ipari vezérlőelemek megbízhatóságáról és tartósságáról. A 22 mm-es átmérőjű szerelőnyílással rendelkező kapcsoló tökéletes választás olyan iparágak számára, ahol a biztonság és a tartósság elsődleges szempont.
A XB4BD33EX választókapcsoló különleges jellemzői közé tartozik a 3 pozíciós (+/- 45°) kialakítás, stay put (önmegtartó) működéssel. A fekete standard fogantyúval ellátott eszköz két NO (alaphelyzetben nyitott) kontaktussal rendelkezik, melyek ezüst ötvözetből (Ag/Ni) készültek a kiváló elektromos kapcsolat érdekében. Az IP65-ös védettségi szint biztosítja a por és vízsugarakkal szembeni ellenállást, ami ipari környezetben rendkívül fontos. A kapcsoló NEMA 13 és 4X besorolással is rendelkezik, valamint IK06 ütésállóságot biztosít.
A Schneider Electric XB4BD33EX műszakilag impozáns paraméterekkel büszkélkedhet. 10A-es névleges áramot képes kezelni (IEC 60947-5-1 szerint), 600V szigetelési feszültséggel és 6 kV impulzusfeszültség-állósággal rendelkezik. A készülék működési hőmérséklet-tartománya -20°C és +60°C között van, míg tárolása -40°C és +70°C között lehetséges. Különösen figyelemre méltó az eszköz mechanikai és elektromos élettartama: 3 millió kapcsolási ciklus mechanikai és 1 millió ciklus elektromos szempontból (AC-15 kategóriában). A kapcsoló ellenáll a magas nyomású mosásnak is (7000000 Pa 55°C-on, 0,1 m távolságból), valamint 5g rezgésállósággal és 30g/50g ütésállósággal rendelkezik, ami kivételes tartósságot biztosít a legmostohább ipari környezetben is.
A Harmony XB4BD33EX telepítése rendkívül egyszerű. A rögzítőnyílás ajánlott átmérője 22,5 mm (22,3 mm +0,4/0 az IEC 60947-1 szerint), a rögzítési központok közötti minimális távolság 30 x 40 mm a tartópanelen. A csatlakozást csavaros kapcsokkal lehet megvalósítani, amelyek maximum 2 x 1,5 mm² keresztmetszetű vezetéket fogadnak kábelvéggel, vagy minimum 1 x 0,22 mm² keresztmetszetűt kábelvég nélkül. A csatlakozócsavarok fejformája kompatibilis különböző csavarhúzókkal: kereszthornyos (Philips 1-es méret és pozidriv 1-es méret), valamint lapos (Ø 4 mm és Ø 5,5 mm). Az Ex tb IIIC jelölés mutatja, hogy a termék robbanásveszélyes porral szennyezett környezetbe (21-22-es zónába) használható az INERIS 04ATEX9004U tanúsítvány szerint. Ez a választókapcsoló ideális választás olaj- és gázipar, vegyipar, gyógyszeripar és egyéb veszélyes területen működő létesítmények számára, ahol a biztonság és a megbízhatóság elsődleges fontosságú.
Schneider Electric Harmony XB4 - ATEX D - XB4BD33EX -komplett háromállású kapcsoló, Ø22, fém, fekete, 2NO műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Komplett választókapcsoló
Rövid készüléknév: XB4
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Fej típusa: Standard
Szerelési átmérő: 22 mm
Porövezet: Zóna 21 - 22
Működtető típusa: önmegtartó
Működtető profilja: Fekete standard fogantyú
Érintkezők típusa és összetétele: 2 NO
Kiegészítő jellemzők
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Készülék szerelés: Rögzítőlyuk - átmérő: 22,5 mm 22,3 +0,4/0 az IEC 60947-1 szerint
Rögzítési közép: >= 30 x 40 mm (tartópanel)
Beépítési mélység: 43 mm
Jelölés: Ex tb IIIC
Jelzőegység-fej alakja: Kerek
Működtető helyzetinformáció: 3 pozíció +/- 45°
Érintkezés működése: Lassú bontás
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Nélkül
Nyomatékérték: 0,14 N.m NO elektromos állapot változtatás
Mechanikai élettartam: 3000000 ciklus
Csatlakozók - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja
Kereszt kompatibilis Philips 1-es méretű csavarhúzóval
Kereszt kompatibilis pozidriv 1-es méretű csavarhúzóval
Hornyolt kompatibilis lapos Ø 4 mm csavarhúzóval
Hornyolt kompatibilis lapos Ø 5,5 mm csavarhúzóval
Elektromos jellemzők
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú biztosíték az IEC 60947-5-1 szerint
[Ith] hagyományos szabad levegő termikus áram: 10 A az IEC 60947-5-1 szerint
[Ui] névleges szigetelési feszültség: 600 V (szennyezettségi fok 3) az IEC 60947-1 szerint
[Uimp] névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
[Ie] névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40...70 °C
Környezeti levegő hőmérséklet üzemeléshez: -20...60 °C
Túlfeszültség kategória: I az IEC 60536 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60079-0:2009, EN 60079-31:2009, IEC 61000-6-2, IEC 60079-0:2007, IEC 60079-31:2008
Irányelvek: 94/9/EC - ATEX irányelv
Termék tanúsítványok: INERIS 04ATEX9004U
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
