A Schneider Electric Harmony XAPS21431 kulcsos vezérlőállomás egy professzionális ipari vezérlőeszköz, amely kiváló megoldást kínál olyan környezetekbe, ahol a biztonságos és megbízható működtetés alapvető követelmény. Ez a felületre szerelhető készülék tökéletes választás ipari berendezések, gépek és rendszerek biztonságos vezérléséhez, ahol fontos a jogosulatlan hozzáférés megakadályozása.

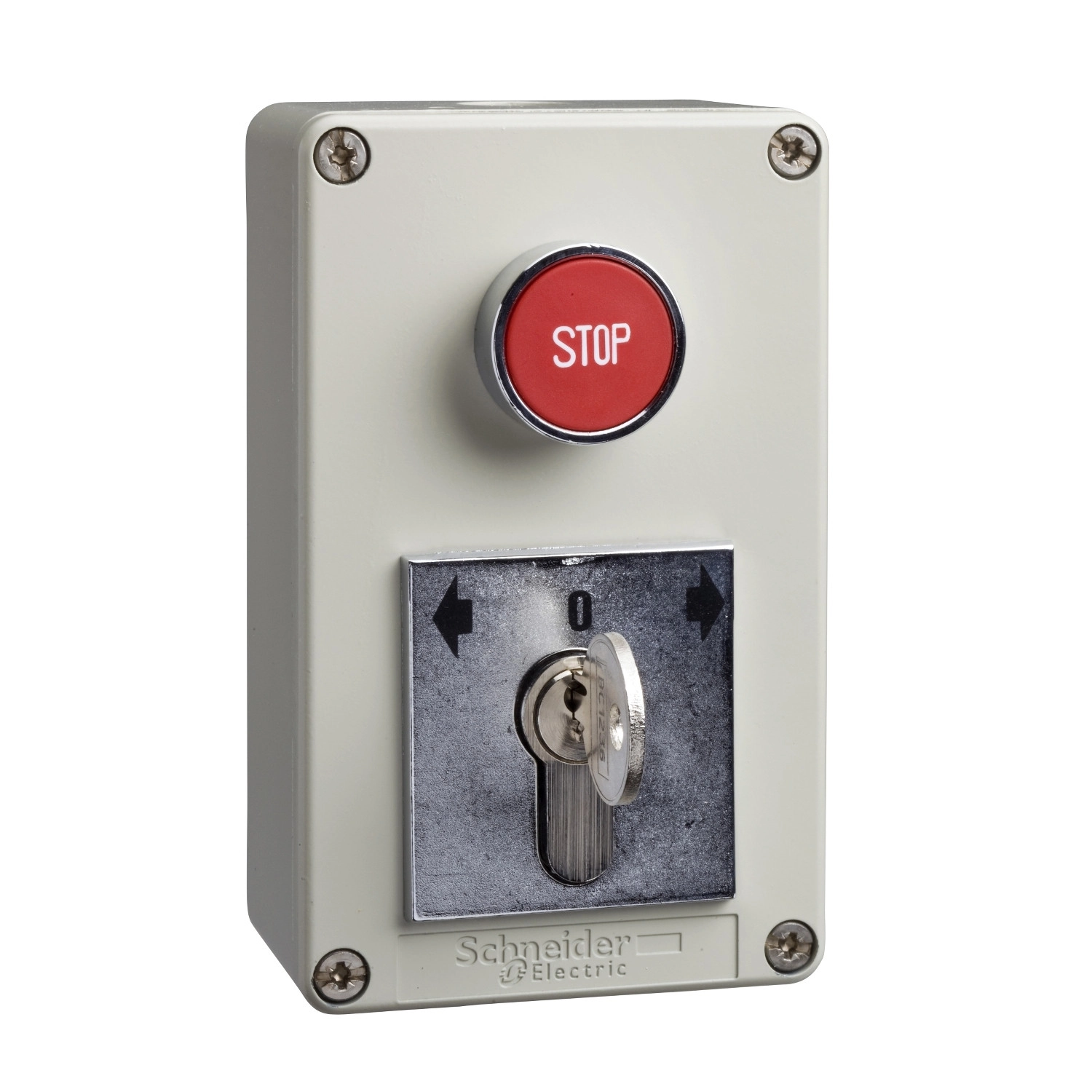

A XAPS21431 kulcsos vezérlőállomás praktikus kialakítása egy kulcsos választókapcsolót és egy vészleállító nyomógombot egyesít egyetlen kompakt házban. A kulcsos kapcsoló három pozícióval és középső állásból rugós visszatérítéssel rendelkezik, és 1NO érintkezővel van felszerelve. A kapcsolóhoz bal nyíl-O-jobb nyíl jelölés tartozik, ami intuitív kezelést tesz lehetővé. A nyomógomb STOP felirattal ellátott, rugós visszatérítésű, 1NC érintkezővel. A készülék IP54-es védettséggel rendelkezik az IEC 60529 szabvány szerint, ami megfelelő védelmet nyújt por és fröccsenő víz ellen, míg az IK08 ütésállósági fokozat (IEC 62262 szerint) biztosítja a mechanikai ellenállóképességet a zord ipari környezetekben.
A termék villamos jellemzői kiemelkedőek: 600V névleges szigetelési feszültséggel (Ui) rendelkezik 3-as szennyezettségi fokozat mellett az IEC 60947-1 szabvány szerint, 6kV névleges lökőfeszültség-állósággal (Uimp) bír, valamint 10A hagyományos szabad levegőn mért hőárammal. A névleges üzemi áram (Ie) AC-15 esetén 3A 240V-on, 6A 120V-on, és 1,2A 600V-on az A600 kategóriának megfelelően, míg DC-13 esetén 0,1A 600V-on, 0,27A 250V-on és 0,55A 125V-on a Q600 kategória szerint. Az érintkezők anyaga ezüstötvözet (Ag/Ni), ami kiváló elektromos vezetőképességet és hosszú élettartamot biztosít. A rövidzárlat elleni védelem 10A-es gG típusú biztosítékkal oldható meg az IEC 60947-5-1 szerint.
A termék telepítése és bekötése egyszerű: a kábelbevezetés egy M12-es tömszelence számára előkészített nyíláson keresztül történik (maximum 12 mm kábelátmérő), opcionálisan pedig a hátlap felől is lehetséges. A csatlakozókapcsok csavaros szorítókapcsok, amelyek 2 x 1,5 mm² vezetéket fogadnak be kábelvéggel vagy 1 x 0,22 mm² vezetéket kábelvég nélkül az IEC 60947-1 szabványnak megfelelően. A meghúzási nyomaték 0,8-1,2 Nm, a csavarfej kialakítása kompatibilis kereszthornyú (Philips No.1 és pozidriv No.1), valamint lapos (Ø 4 mm és Ø 5,5 mm) csavarhúzókkal is.
A Schneider Electric XAPS21431 kulcsos vezérlőállomás -25°C és +70°C közötti működési hőmérséklet-tartományban használható, ami lehetővé teszi a szélsőséges ipari környezetekben való alkalmazását is. A termék megfelel a releváns ipari szabványoknak, mint például az IEC 60947-5-1, és I. érintésvédelmi osztályba tartozik az IEC 60536 szerint. A kompakt, 130 x 80 x 84 mm-es méretének köszönhetően könnyen telepíthető különböző felületekre, és a csatlakozókapcsok jól hozzáférhetők a szerelés során.
Schneider Electric Harmony XAP, XB2 SL - XAPS21431 -Sérthetetlen zárral ellátott tokozat műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XAPS
Termék típusa: Kulcsos vezérlőállomás
Rövid terméknév: XAPS
Szerelési mód: Felületre szerelhető
Vezérlőállomás összetétele
1 nyomógomb, rugós visszatérítésű 1 NO STOP jelöléssel
1 kulcsos választókapcsoló, középállásból rugós visszatérítésű 1 NO bal nyíl-O-jobb nyíl jelöléssel
Működési jellemzők
Működtető pozíciók száma: 3 pozíció
Kulcskivételi pozíció: Középállás
Érintkezők működése: Lassú bontás
Elektromos jellemzők
Névleges szigetelési feszültség (Ui): 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság (Uimp): 6 kV az IEC 60947-1 szerint
Hagyományos szabad levegőn mért hőáram (Ith): 10 A az IEC 60947-5-1 szerint
Névleges üzemi áram (Ie):
3 A 240 V-on, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-on, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-on, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-on, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-on, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-on, AC-15, A600 az IEC 60947-5-1 szerint
Érintkező anyaga: Ezüstötvözet (Ag/Ni)
Maximális ellenállás a kapcsok között: 25 MOhm
Rövidzárlat elleni védelem: 10 A gG típusú biztosíték az IEC 60947-5-1 szerint
Csatlakoztatás
Kábelbevezetés: 1 előkészített nyílás tömszelencének, max. befogadóképesség: 12 mm
Csatlakozókapcsok: Csavaros szorítókapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej kialakítása: Kereszthornyú Philips No.1 csavarhúzóval kompatibilis, Pozidriv No.1 csavarhúzóval kompatibilis, Lapos Ø 4 mm csavarhúzóval kompatibilis, Lapos Ø 5,5 mm csavarhúzóval kompatibilis
Védettség
Védettségi fokozat (IP): IP54 az IEC 60529 szerint
Ütésállósági fokozat (IK): IK08 az IEC 62262 szerint
Érintésvédelmi osztály: I. osztály az IEC 60536 szerint
Környezeti feltételek
Védőkezelés: TC
Tárolási hőmérséklet: -40...70 °C
Üzemi hőmérséklet: -25...70 °C
Fizikai jellemzők
Kompatibilitási kód: XAPS
Méretek: 130 x 80 x 84 mm
