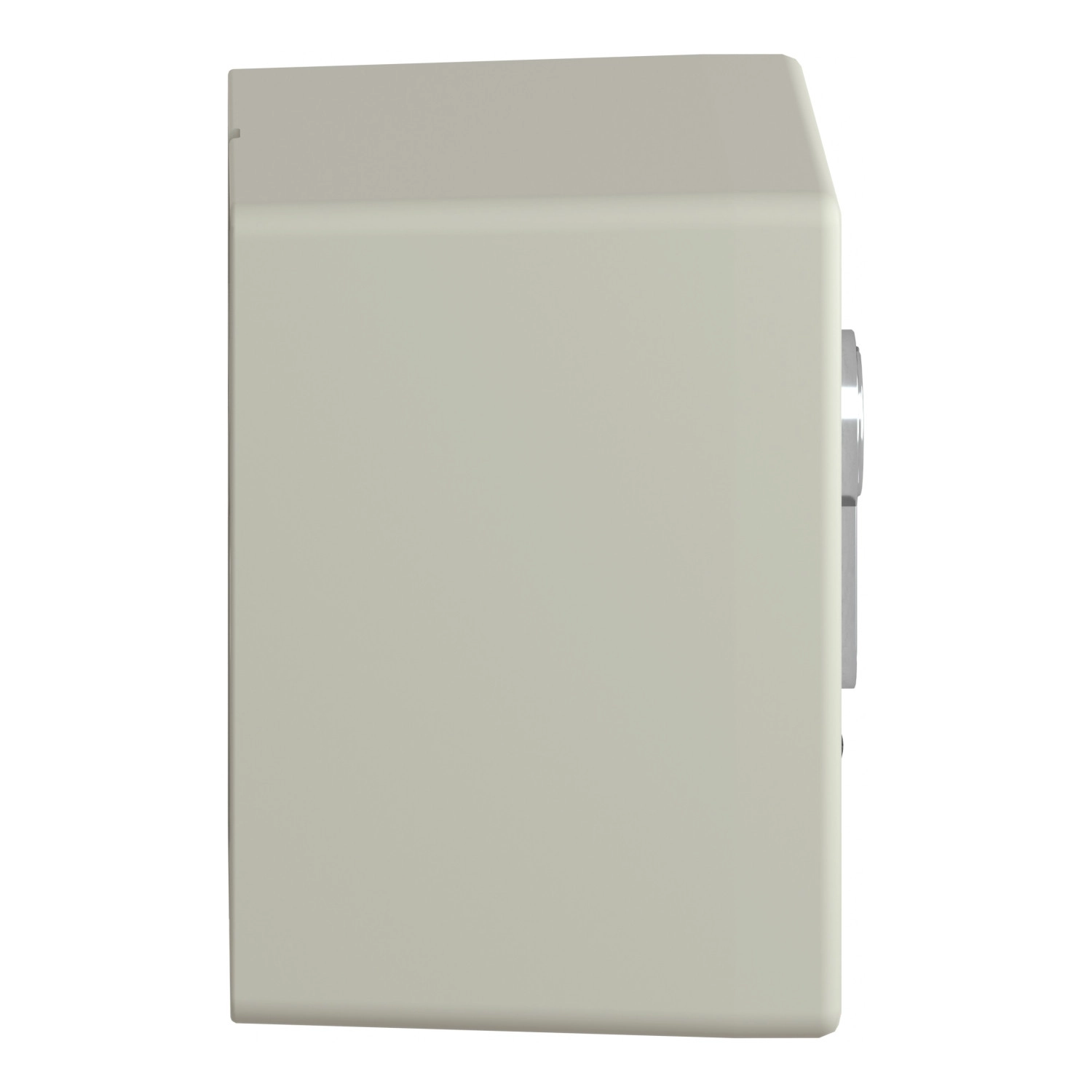

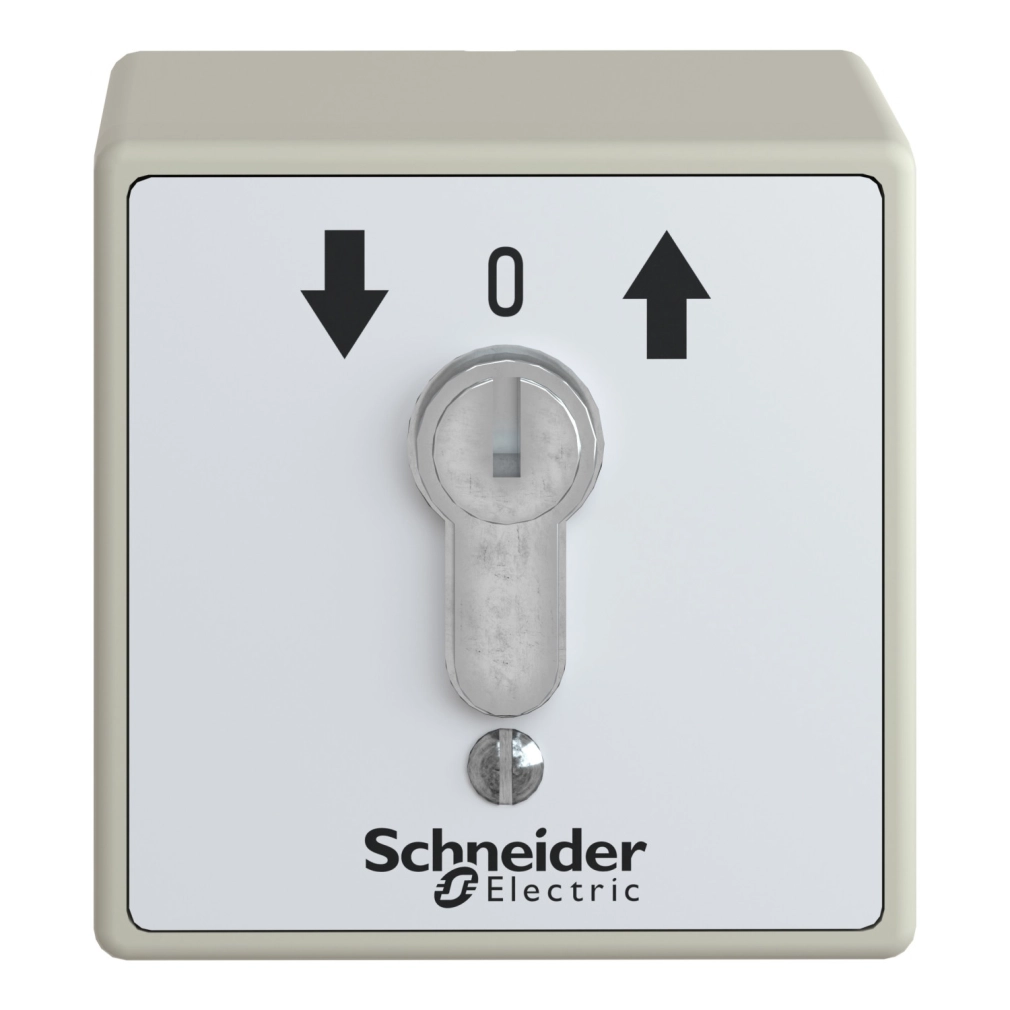

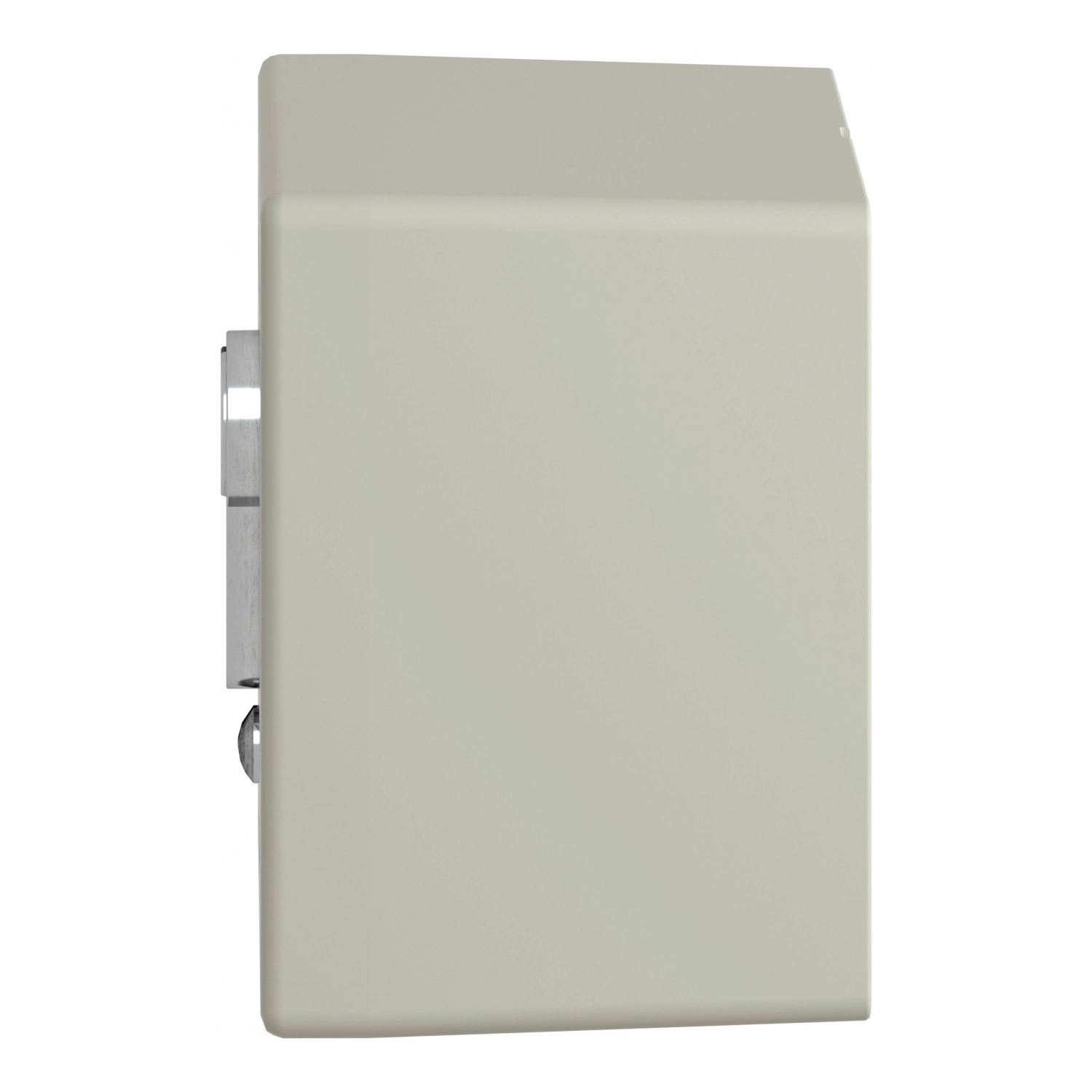

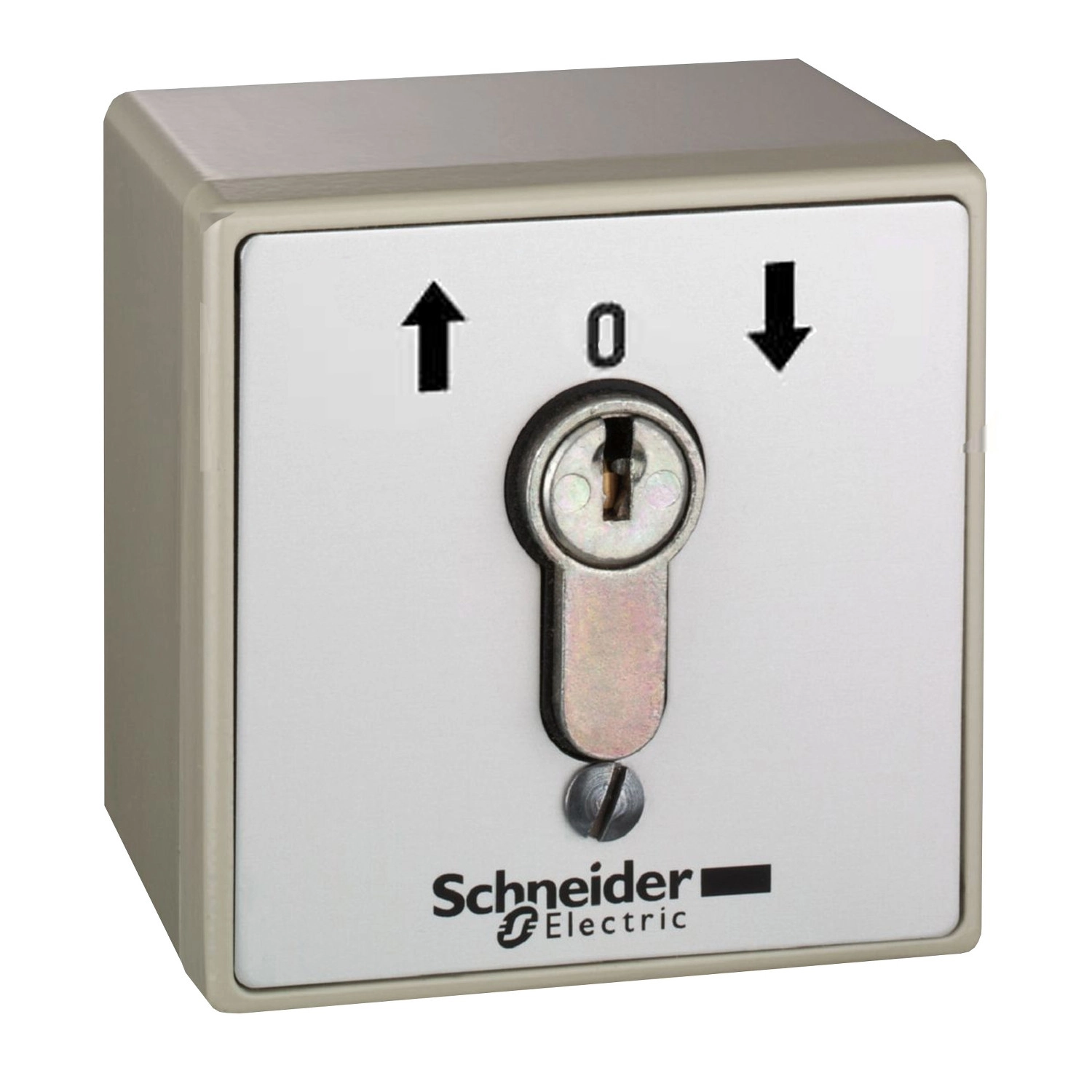

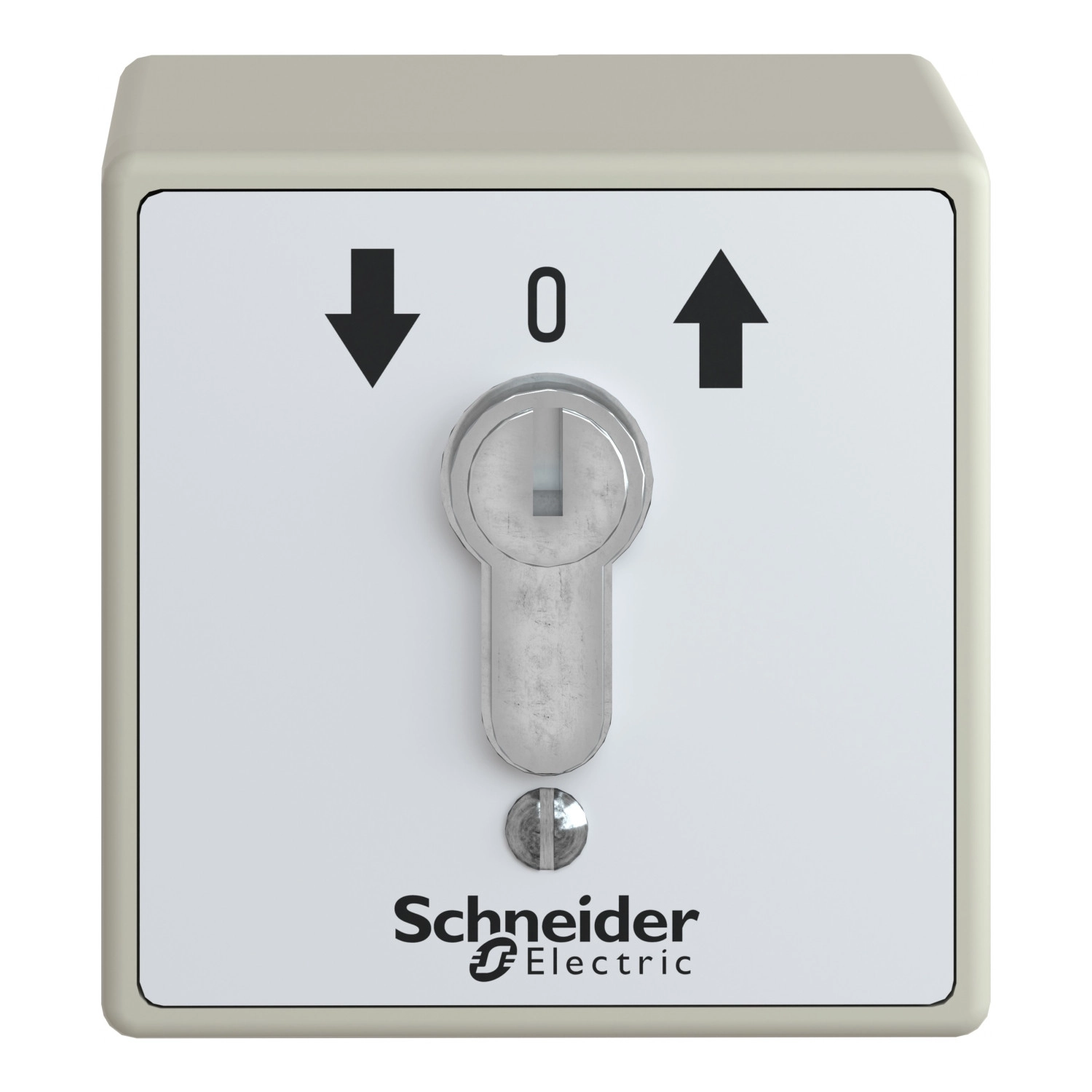

A Schneider Electric Harmony XAPS11431N kulcsos vezérlőállomás professzionális ipari alkalmazásokhoz kialakított, feltörhetetlen biztonsági tokozattal ellátott kapcsolóeszköz, amely megbízható működést garantál még a legigényesebb környezetben is. Ez a felületre szerelhető, kulccsal működtethető vezérlőállomás tökéletes választás olyan alkalmazásokhoz, ahol a jogosulatlan hozzáférés elleni védelem és a megbízható működés kiemelt fontosságú. Az XAPS11431N típusszámú készülék a Harmony XAPS termékcsalád tagja, amely kifejezetten ipari környezetbe tervezett, strapabíró kialakítással rendelkezik.
A kulcsos vezérlőállomás 3 pozíciós kapcsolóval rendelkezik, rugós visszatérítéssel középállásba, így biztosítva a biztonságos üzemeltetést. A készülék 1 NO (alaphelyzetben nyitott) érintkezővel van felszerelve, és a fel nyíl-O-le nyíl jelöléssel ellátva, ami intuitív kezelést tesz lehetővé. A kulcs csak középállásban húzható ki, ami további biztonsági szintet jelent az illetéktelen működtetéssel szemben. A készülék lassan bontó érintkeződizájnnal készült, amely növeli az üzemeltetés biztonságát és az érintkezők élettartamát. Az ezüst ötvözetű (Ag/Ni) érintkezők kiváló vezetőképességet és hosszú élettartamot biztosítanak.

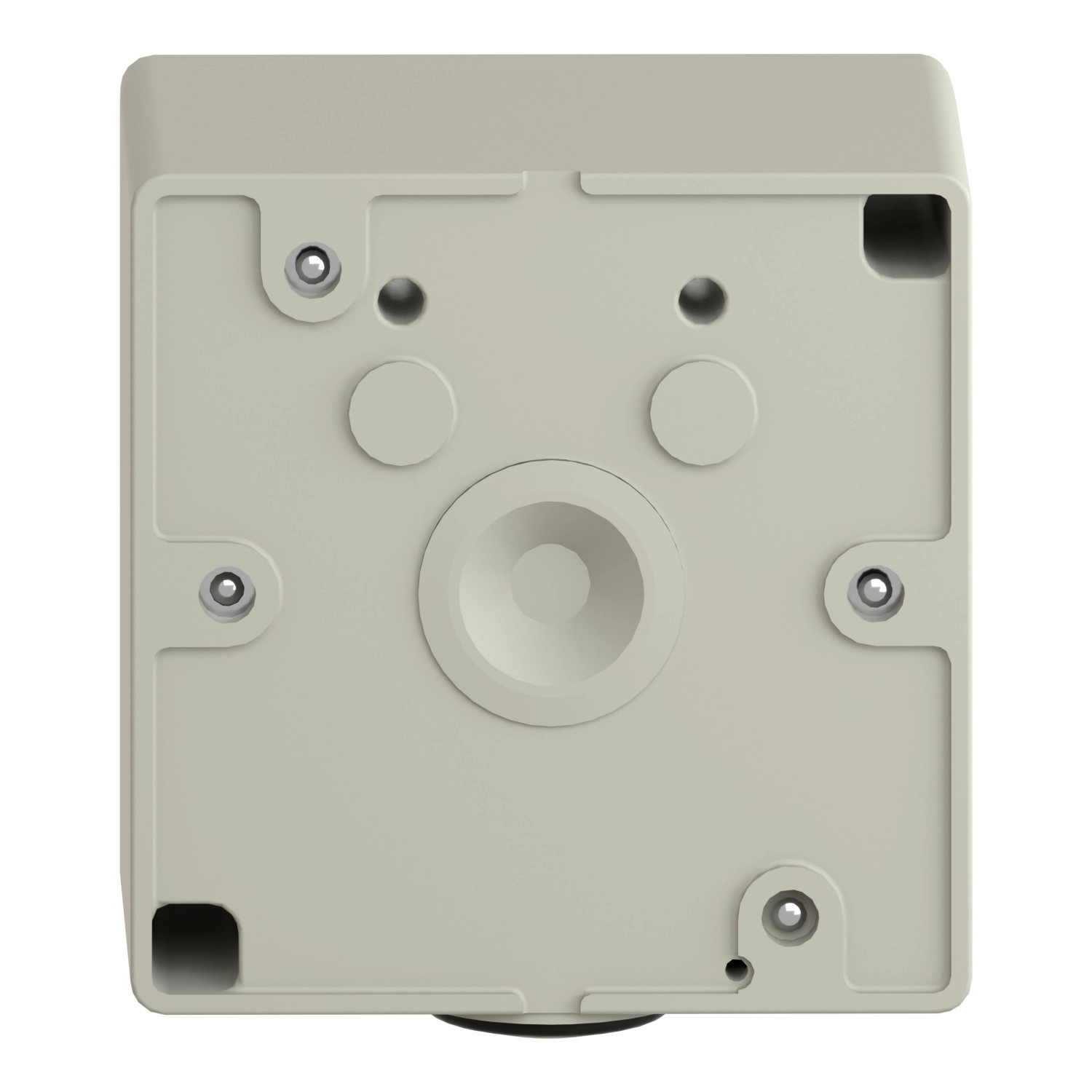

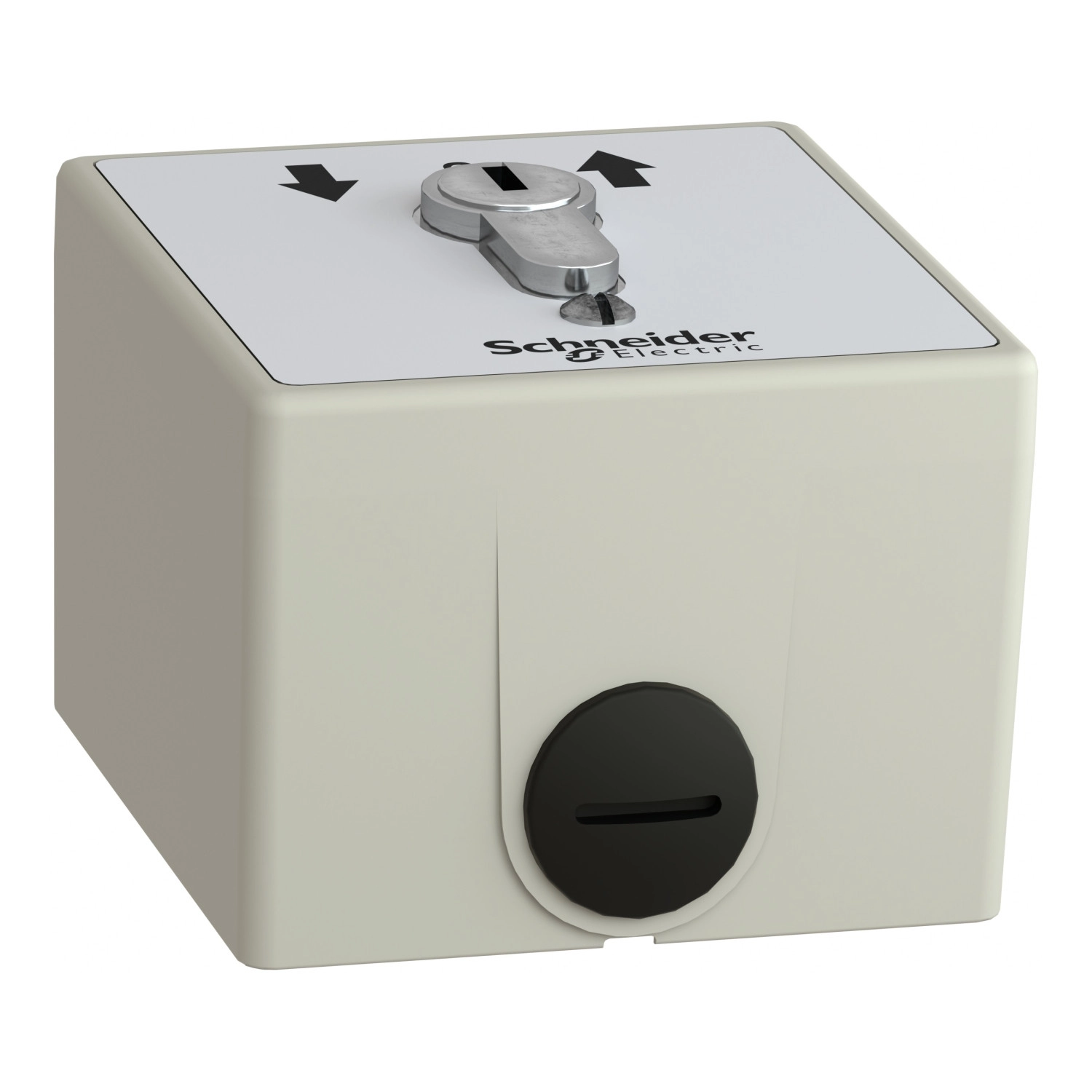

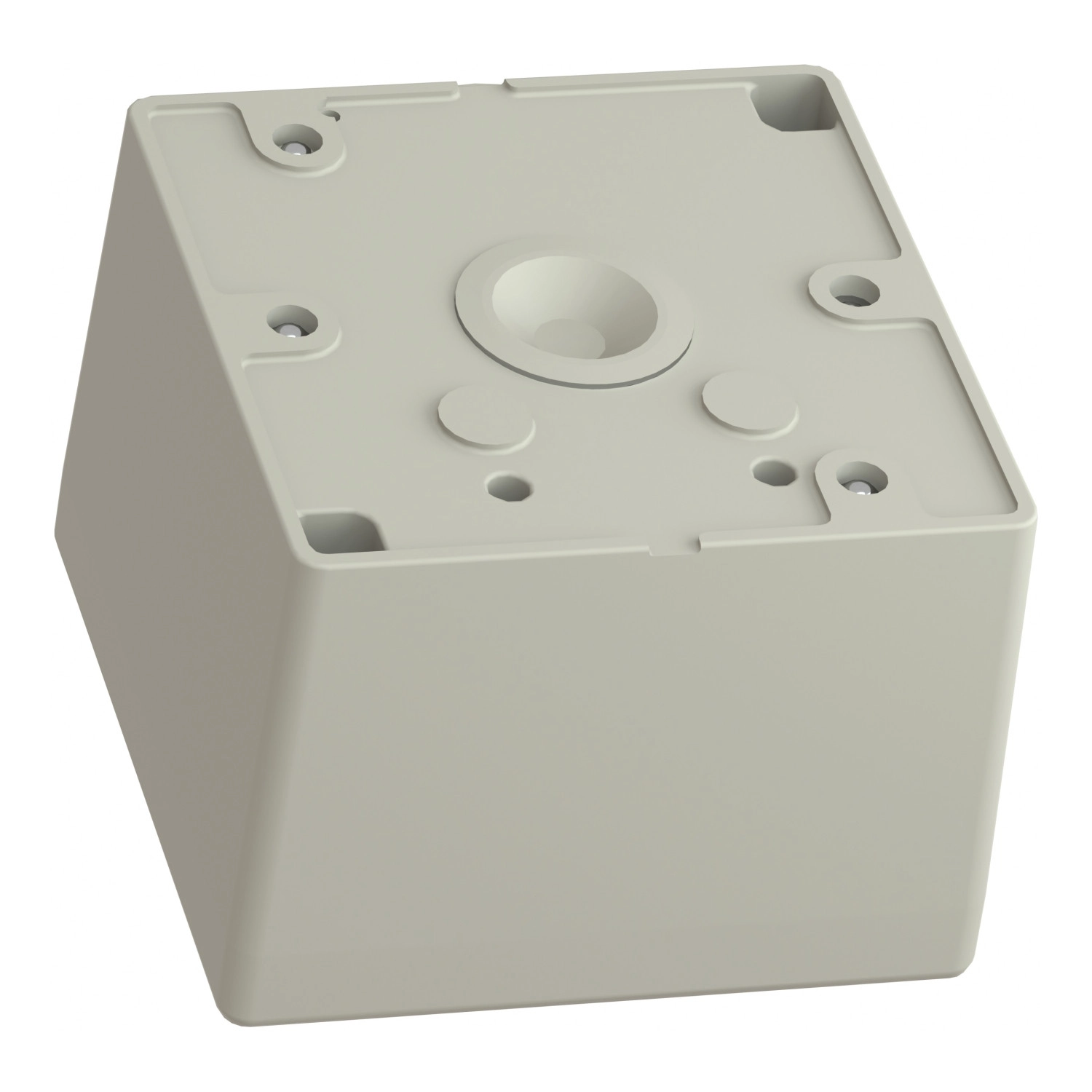

A Schneider Electric XAPS11431N vezérlőállomás IP54-es védettséggel rendelkezik az IEC 60529 szabvány szerint, valamint IK08 besorolású az IEC 62262 szabvány alapján, így hatékony védelmet nyújt por és fröccsenő víz ellen, illetve ellenáll a mechanikai behatásoknak. A készülék széles működési hőmérséklet-tartományban (-25...70 °C) használható, tárolási hőmérséklet-tartománya -40...70 °C. A vezérlőállomás méretei: 75 x 75 x 84 mm, ami kompakt beépíthetőséget tesz lehetővé. A kábelbevezetés rugalmasan megoldható az 1 db kiüthető hátsó bevezetőnyíláson (Ø 17 mm) keresztül vagy az 1 db menetes kábelbevezetőn (max. 12 mm) át.
A készülék villamos jellemzői is kiemelkedőek: 10 A-es hőáram, 600 V szigetelési feszültség (3-as szennyezettségi fokozat mellett), 6 kV-os névleges lökőfeszültség-állóság. A névleges üzemi áram AC-15 kategóriában 6 A 120 V-on, 3 A 240 V-on és 1,2 A 600 V-on, míg DC-13 kategóriában 0,55 A 125 V-on, 0,27 A 250 V-on és 0,1 A 600 V-on. A készülék csatlakoztatása csavaros kapcsokkal történik, amelyek 2 x 1,5 mm² érvéghüvelyes vagy 1 x 0,22 mm² érvéghüvely nélküli vezeték befogadására alkalmasak. A meghúzási nyomaték 0,8-1,2 Nm az IEC 60947-1 szabvány szerint. A rövidzárlat elleni védelem 10 A-es gG típusú biztosítóval oldható meg az IEC 60947-5-1 szabvány alapján. Az XAPS11431N típusú vezérlőállomás megfelel az IEC 60947-5-1 szabványnak, ami garantálja a termék megbízhatóságát és biztonságos működését.
Schneider Electric Harmony XAP, XB2 SL - XAPS11431N -Feltörhetetlen biztonsági tokozat műszaki adatok
Fő jellemzők
Terméktípus: Kulccsal működtetett vezérlőállomás
Termékcsalád: Harmony XAPS
Rövid készüléknév: XAPS
Felszerelés módja: Felületre szerelhető
Vezérlőállomás összetétele: 1 kulcsos választókapcsoló, rugós visszatérítés középállásba, 1 NO, fel nyíl-O-le nyíl jelöléssel
Kapcsoló pozíciói: 3 állás
Kulcs kihúzási pozíció: Középállásban
Érintkező működtetés: Lassan bontó
Kiegészítő jellemzők
Kábelbevezetés: 1 kiüthető nyílás kábelbevezetéshez, kapacitás: 17 mm
1 menetes bemenet tömszelencéhez, kapacitás: 12 mm
Kapocskiosztás: Csavaros kapcsok, ≤ 2 x 1,5 mm² érvéghüvellyel az IEC 60947-1 szerint
Csavaros kapcsok, ≥ 1 x 0,22 mm² érvéghüvely nélkül az IEC 60947-1 szerint
Vezérlési pozíciók száma: 1
Meghúzási nyomaték: 0,8...1,2 Nm az IEC 60947-1 szerint
Csavarfej forma: Kereszthornyú, kompatibilis Philips 1-es csavarhúzóval
Kereszthornyú, kompatibilis pozidriv 1-es csavarhúzóval
Egyenes hornyú, kompatibilis Ø 4 mm lapos csavarhúzóval
Egyenes hornyú, kompatibilis Ø 5,5 mm lapos csavarhúzóval
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Maximális ellenállás a kapcsok között: 25 MOhm
Rövidzárlat elleni védelem: 10 A gG típusú biztosíték az IEC 60947-5-1 szerint
Jelzőlámpák száma: 0
Hagyományos szabad levegőn mért termikus áram [Ith]: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram [Ie]: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Környezeti jellemzők
Védőkezelés: TC
Környezeti hőmérséklet tároláskor: -40...70 °C
Környezeti hőmérséklet üzemeltetéskor: -25...70 °C
Áramütés elleni védelmi osztály: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP54 az IEC 60529 szerint
IK védettségi fokozat: IK08 az IEC 62262 szerint
Szabványok: IEC 60947-5-1
Egyéb adatok
Kompatibilitási kód: XAPS
Nyomógombok száma: 0
Választókapcsolók száma: 0
Kulcsos kapcsolók száma: 1
Gomba alakú nyomógombok száma: 0
Záróérintkezők száma: 0
Nyitóérintkezők száma: 0
Váltóérintkezők száma: 0
Méretek: 75 x 75 x 84 mm
