Schneider Electric Harmony XALK - XALK188E - tokozott vészgomb, sárga, 1 piros gombafejű azonnali nyomógomb, kulccsal kioldó, 1NC+1NO, felirat nélkül

Szélesség méret: 70 mm

Hosszúság méret: 70 mm

Magasság méret: 96,9999999999999 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric Harmony XALK - XALK188E - tokozott vészgomb, sárga, 1 piros gombafejű azonnali nyomógomb, kulccsal kioldó, 1NC+1NO, felirat nélkül

Name: Schneider Electric Harmony XALK - XALK188E - tokozott vészgomb, sárga, 1 piros gombafejű azonnali nyomógomb, kulccsal kioldó, 1NC+1NO, felirat nélkül
Brand: Schneider Electric
SKU: 3389110113792
Price: 18561 HUF
Availability: InStock

18 561 Ft

Egyedi rendelésre

Egyedi rendelésre 7-14 munkanap alatt szállítható.

Cégre vennéd?

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Tokozott főkapcsoló

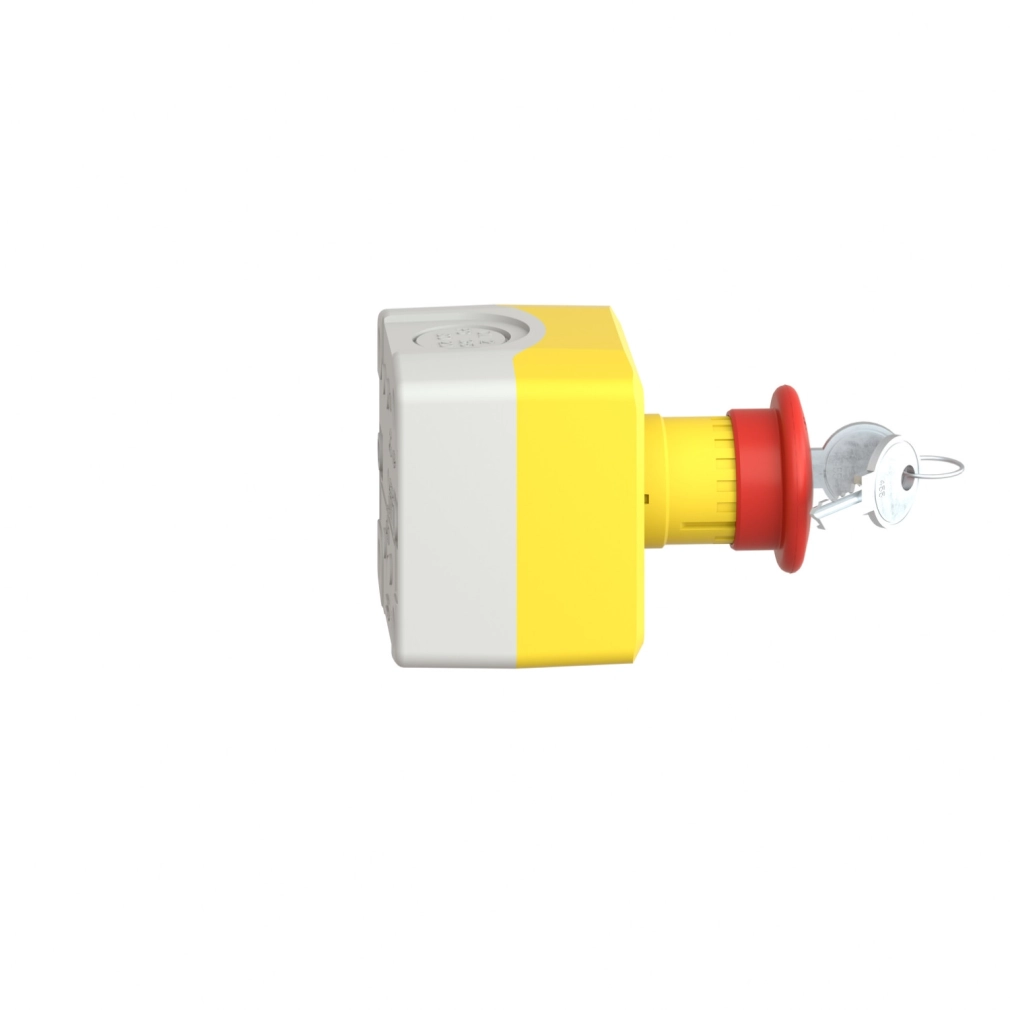

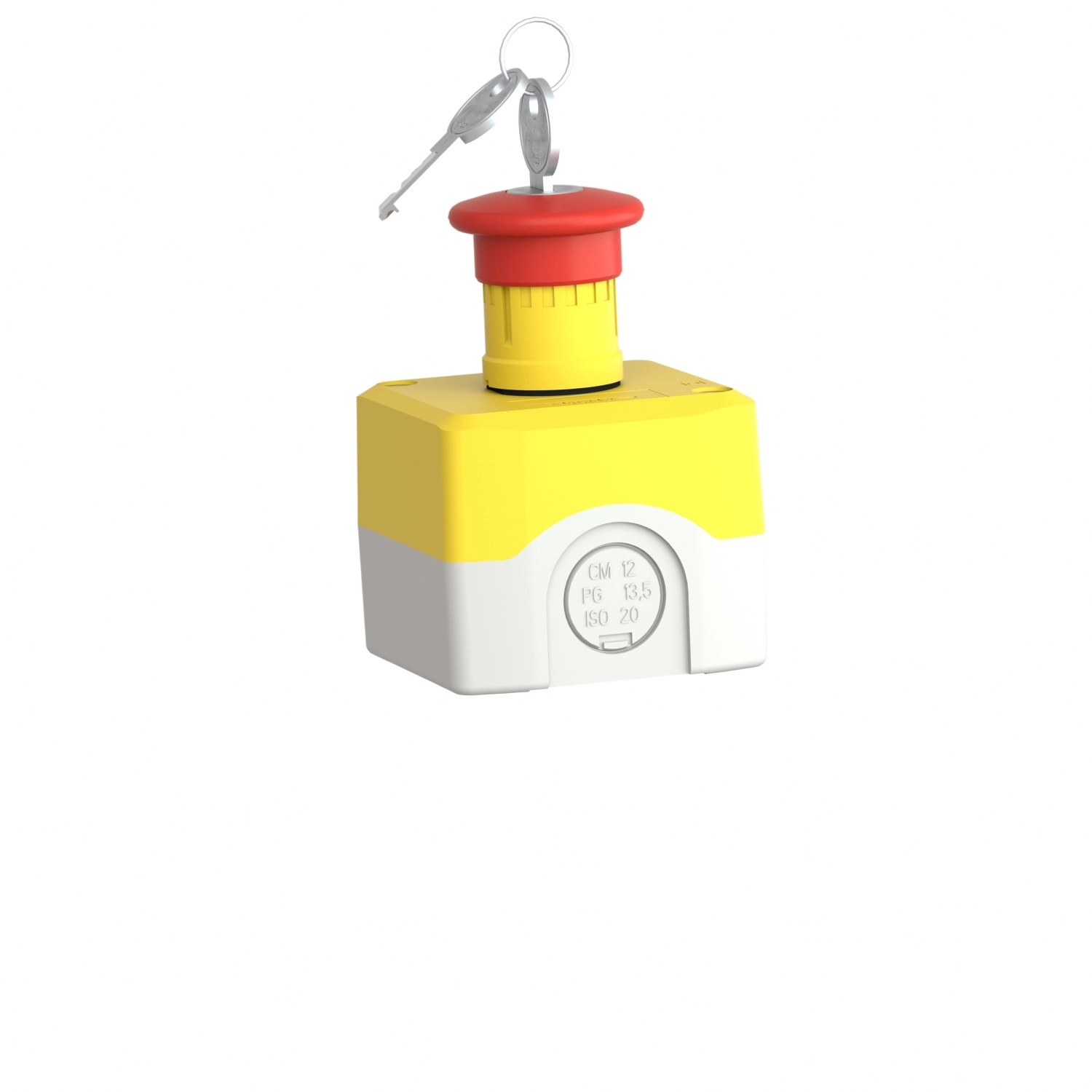

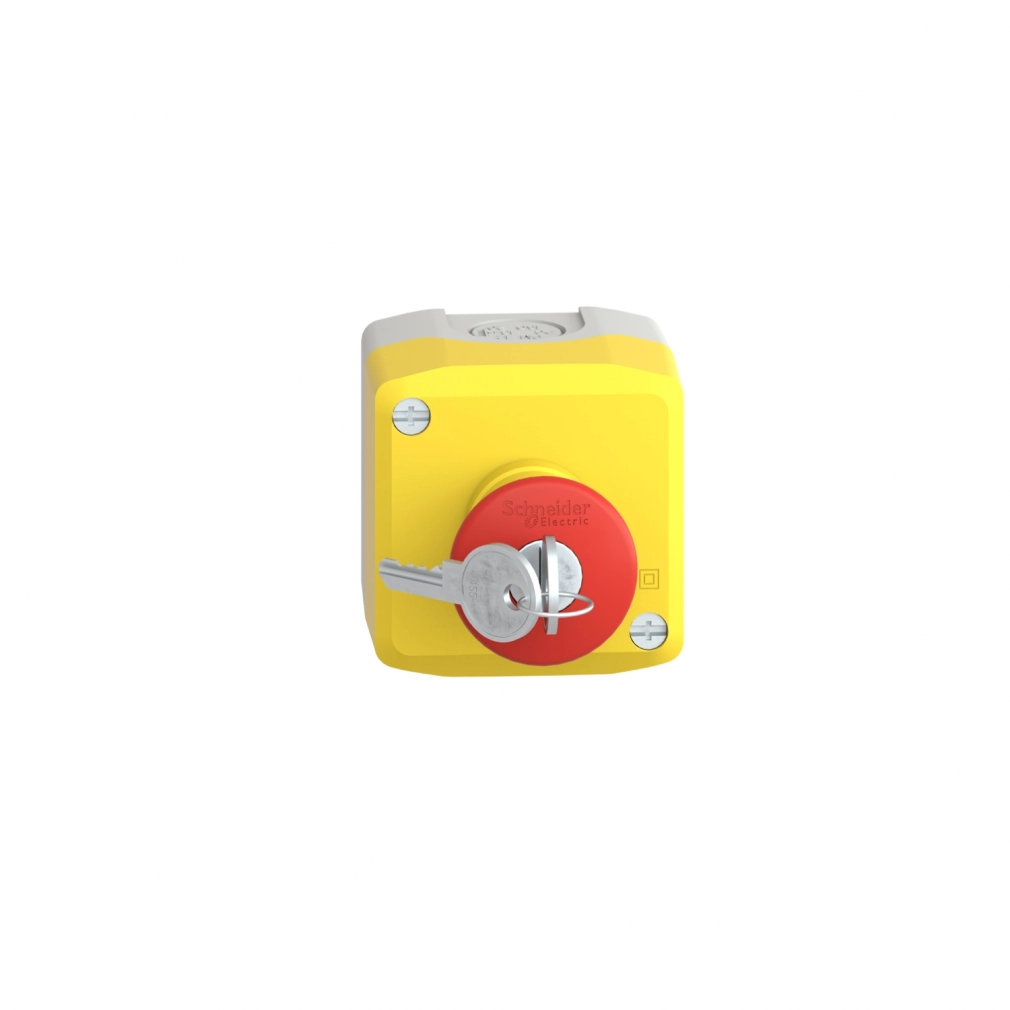

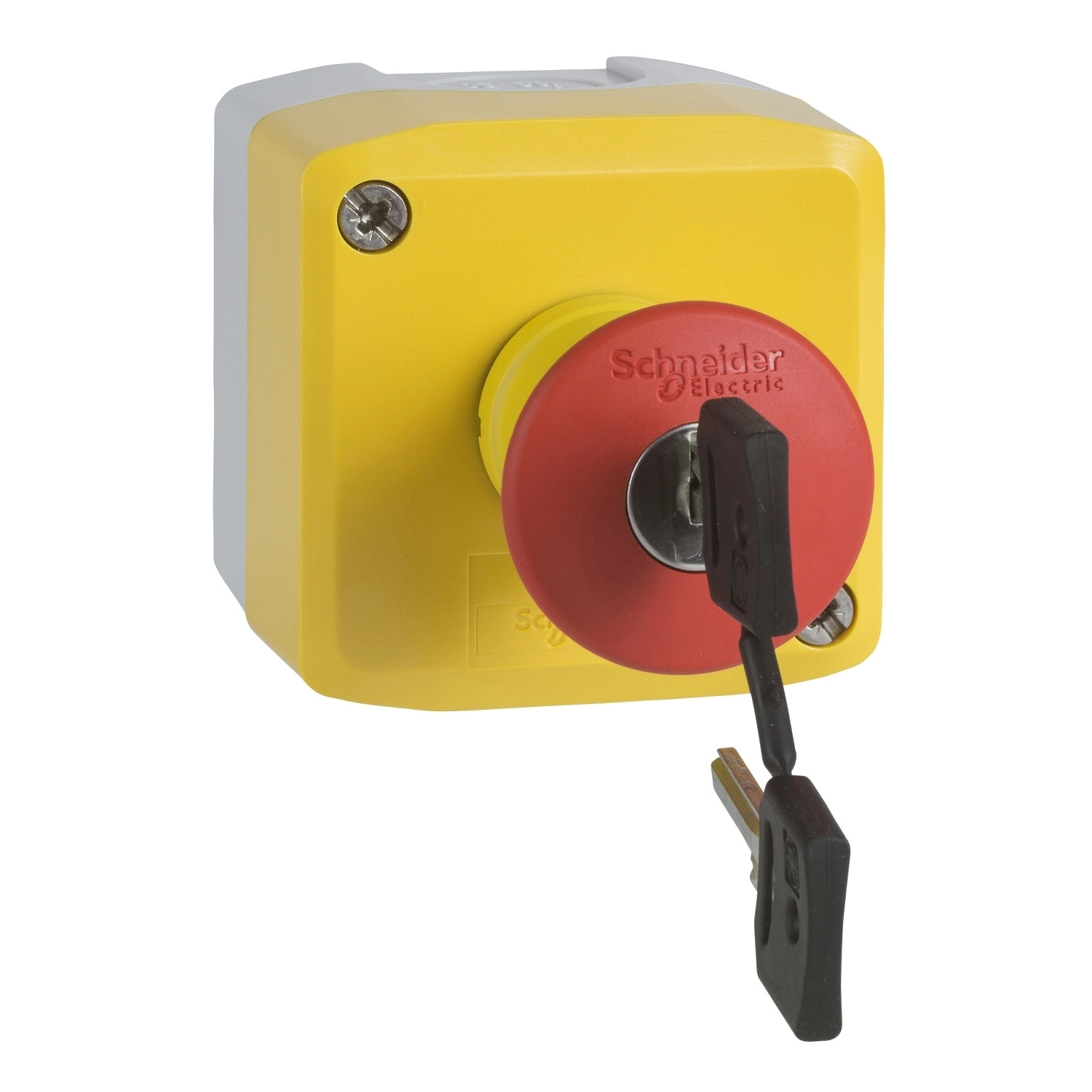

A Schneider Electric Harmony XALK sorozat XALK188E terméke egy sokoldalú, tokozott vészgomb, amely kifejezetten ipari környezetben történő használatra lett kifejlesztve. Ez a sárga színű, komplett vezérlőállomás egyetlen, piros, gombafejű vészleállító nyomógombbal rendelkezik, amely kulccsal oldható fel, így biztosítva a rendszer újraindítását csak az arra jogosult személyek számára.

Az XALK188E vezérlőállomás polikarbonát anyagból készült, amely kiváló mechanikai és kémiai ellenállóképességet biztosít a terméknek. A vezérlőház alapszíne világosszürke (RAL 7035), fedele pedig figyelemfelkeltő sárga (RAL 1021), míg a 40 mm átmérőjű gombafej élénk piros színű. A gombot kulccsal (455-ös kulcsszám) lehet feloldani a benyomott állapotból, így biztosítva, hogy csak az arra jogosult személyek állíthassák vissza a rendszert. Az eszköz 1 NO (záró) és 1 NC (nyitó) érintkezővel rendelkezik, melyek lassan nyitó (slow-break) működésűek. Ez a termék tökéletesen alkalmas vészleállító funkciók megvalósítására különböző ipari alkalmazásokban.

A Schneider Electric XALK188E vezérlőállomás műszaki paraméterei lenyűgözőek. Az eszköz rendkívül robusztus kialakítású, IP66, IP67, IP69 és IP69K védettségi fokozatokkal rendelkezik, amely kivételes védelmet biztosít por és víz ellen. Az eszköz ellenáll a nagynyomású mosásnak is (7000000 Pa 55°C-on, 0,1 m távolságból). A NEMA 13 és NEMA 4X besorolás további bizonyíték a termék kivételes környezeti ellenálló képességére. A mechanikai ütésállóságot az IK03 fokozat jelzi az IEC 62262 szabvány szerint. Az eszköz -40°C és +70°C közötti üzemi és tárolási hőmérséklet-tartományon belül megbízhatóan működik, így szélsőséges környezeti feltételek mellett is alkalmazható. Az érintkezők ezüst ötvözetből (Ag/Ni) készültek, amely kiváló elektromos vezetőképességet és tartósságot biztosít. A termék mechanikai élettartama 300 000 ciklus, míg az elektromos élettartam elérheti az 1 000 000 ciklust is különböző terhelési feltételek mellett. A névleges szigetelési feszültség (Ui) 600 V, a lökőfeszültség-állóság (Uimp) 6 kV az IEC 60947-1 szabvány szerint. A működtető erő 44 N, amikor az NC és NO érintkezők állapotot váltanak.

A Harmony XALK188E vezérlőállomás telepítése és használata rendkívül egyszerű. A termék szerelhető Pg 13 kábelbevezetővel (maximum 12 mm átmérőjű kábelekhez) és ISO M20 méretű tömszelencével, továbbá rendelkezik egy kiüthető nyílással maximum 14 mm átmérőjű kábelek számára. A csatlakoztatás csavaros kapcsokkal történik, amelyek alkalmasak legfeljebb 2 x 1,5 mm² keresztmetszetű kábelek bekötésére kábelvéggel, vagy legalább 1 x 0,22 mm² keresztmetszetű kábelek bekötésére kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően. A meghúzási nyomaték 0,8-1,2 Nm között van. A csavarfej kialakítása többféle csavarhúzóval kompatibilis: Philips 1-es, Pozidriv 1-es, valamint lapos 4 mm és 5,5 mm átmérőjű csavarhúzókkal is szerelhető. A termék alkalmas XB5 Ø 22 mm-es vezérlő és jelzőelemekhez, így jól illeszkedik a Harmony termékcsalád többi eleméhez is. A rövidzárlat elleni védelem 10 A-es gG típusú olvadóbiztosítóval biztosítható az IEC 60947-5-1 szabvány szerint. A konvencionális szabad levegőben mért termikus áram (Ith) 10 A.

Schneider Electric Harmony XALK - XALK188E -tokozott vészgomb, sárga, 1 piros gombafejű azonnali nyomógomb, kulccsal kioldó, 1NC+1NO, felirat nélkül műszaki adatok

Általános információk

Termékcsalád: Harmony XALK

Termék vagy komponens típusa: Komplett vezérlőállomás

Eszköz rövid neve: XALK

Termék rendeltetése: XB5 Ø 22 mm vezérlő és jelzőelemekhez

Vezérlőállomás alkalmazása: Vészleállító funkció, Vészkikapcsolási funkció

Fizikai jellemzők

Ház alapszíne: Világosszürke (RAL 7035)

Fedél színe: Sárga (RAL 1021)

Anyag: Polikarbonát

Kezelőszerv profilja: 1 gombafejű nyomógomb

Kezelőszervek leírása: Piros, jelöletlen 1 NO + 1 NC

Visszaállítás: Kulcsos kioldás

Vezérlőállomás összetétele: 1 gombafejű Ø 40 mm nyomógomb, piros 1 NO + 1 NC jelöletlen

Érintkező működése: Lassan bontó

Csatlakozási jellemzők

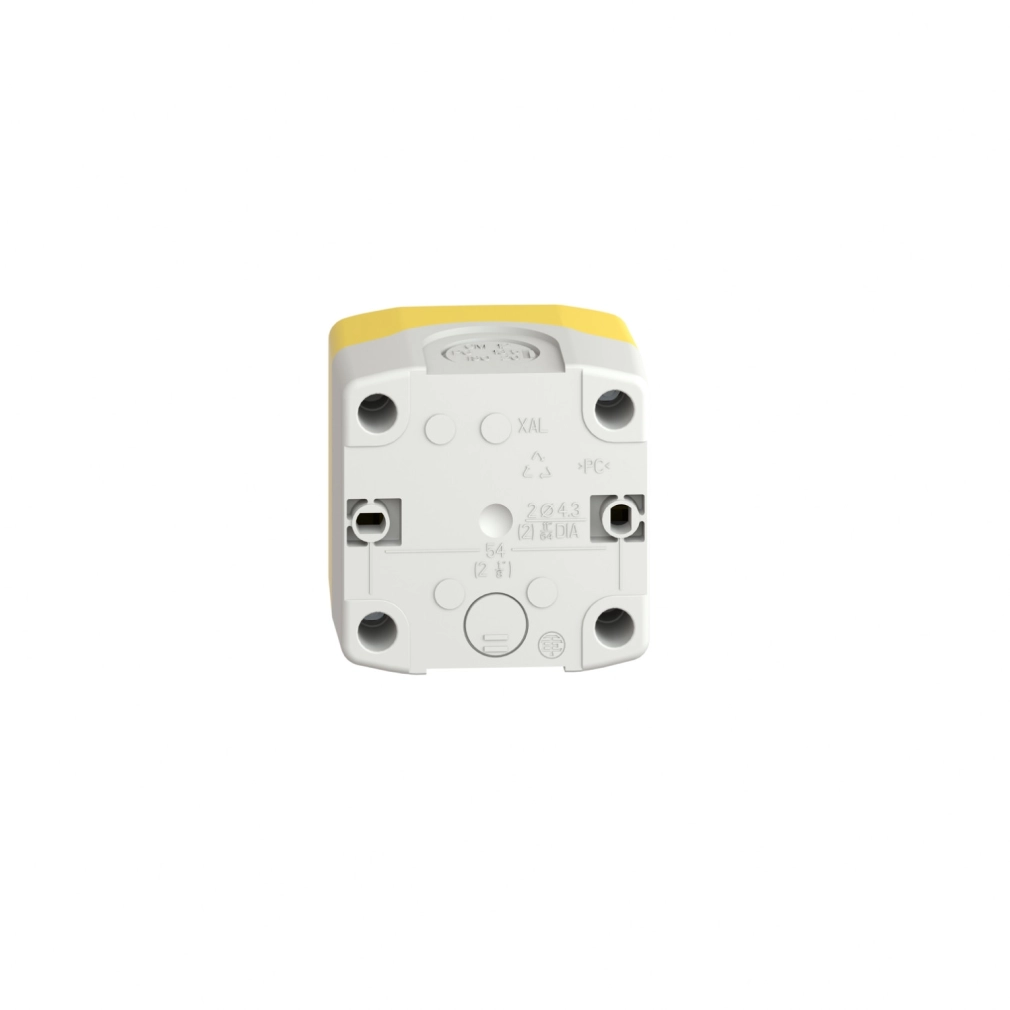

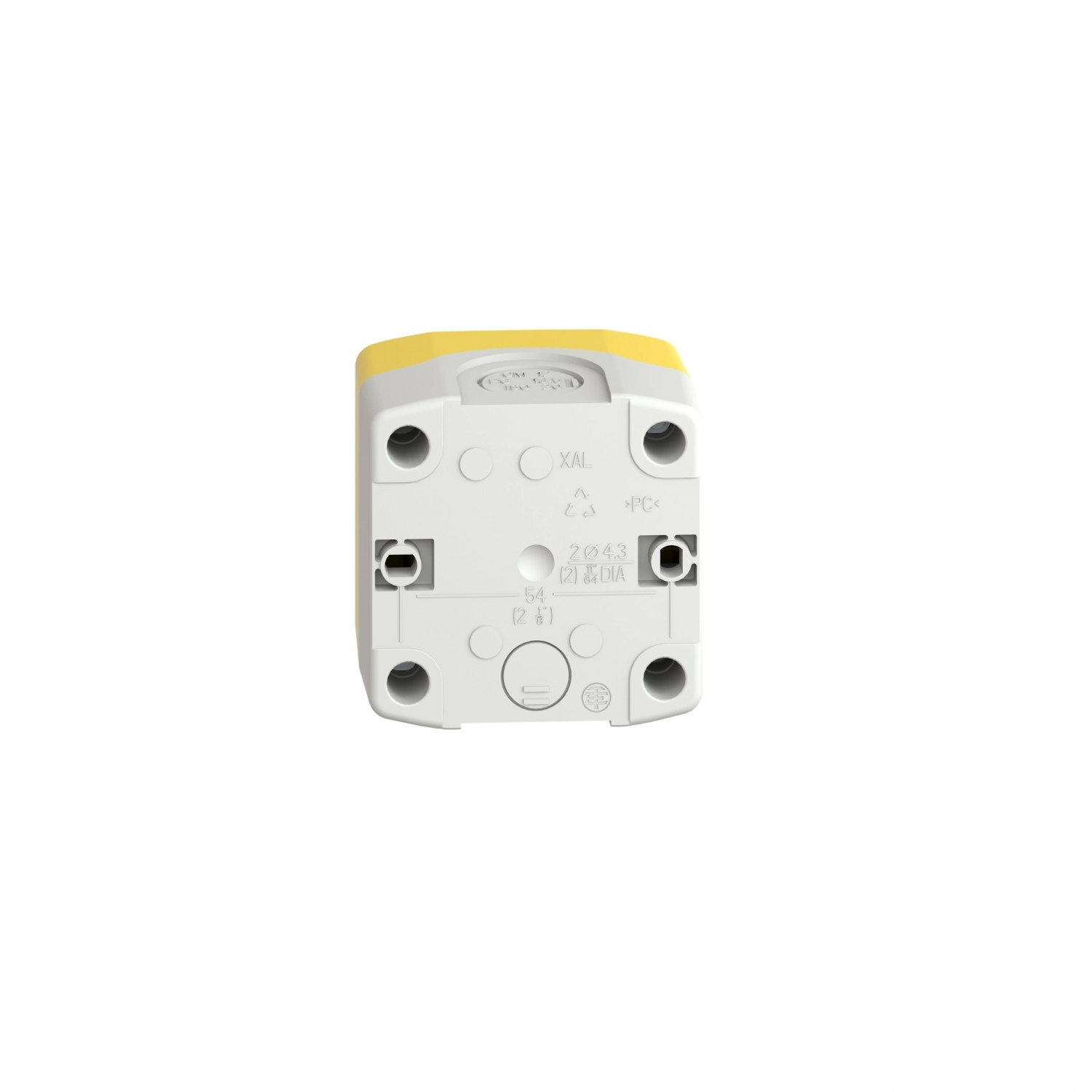

Kábelbevezetés: 1 kiüthető nyílás kábelbevezetéshez 0...14 mm, 2 kiüthető nyílás Pg 13 kábeltömszelencéhez és ISO M20 0...12 mm

Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint, Csavaros kapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint

Meghúzási nyomaték: 0,8...1,2 Nm az IEC 60947-1 szerint

Csavarfej alakja: Kereszthornyos, kompatibilis Philips 1-es csavarhúzóval, Kereszthornyos, kompatibilis pozidriv 1-es csavarhúzóval, Hornyos, kompatibilis lapos Ø 4 mm csavarhúzóval, Hornyos, kompatibilis lapos Ø 5,5 mm csavarhúzóval

Elektromos jellemzők

Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)

Rövidzárlat elleni védelem: 10 A olvadóbiztosító gG típus az IEC 60947-5-1 szerint

Konvencionális szabad levegőben mért termikus áram: 10 A az IEC 60947-5-1 szerint

Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint

Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint

Névleges üzemi áram [Ie]: 3 A 240 V-on, AC-15, A600 az IEC 60947-5-1 szerint, 6 A 120 V-on, AC-15, A600 az IEC 60947-5-1 szerint, 0,1 A 600 V-on, DC-13, Q600 az IEC 60947-5-1 szerint, 0,27 A 250 V-on, DC-13, Q600 az IEC 60947-5-1 szerint, 0,55 A 125 V-on, DC-13, Q600 az IEC 60947-5-1 szerint, 1,2 A 600 V-on, AC-15, A600 az IEC 60947-5-1 szerint

Elektromos élettartam: 1000000 ciklus, AC-15, 2 A 230 V-on, működési gyakoriság <3600 cikl/h, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint, 1000000 ciklus, AC-15, 3 A 120 V-on, működési gyakoriság <3600 cikl/h, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint, 1000000 ciklus, AC-15, 4 A 24 V-on, működési gyakoriság <3600 cikl/h, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint, 1000000 ciklus, DC-13, 0,2 A 110 V-on, működési gyakoriság <3600 cikl/h, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint, 1000000 ciklus, DC-13, 0,5 A 24 V-on, működési gyakoriság <3600 cikl/h, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint

Elektromos megbízhatóság: Λ < 10^(-6) 5 V, 1 mA esetén az IEC 60947-5-4 szerint, Λ < 10^(-8) 17 V, 5 mA esetén az IEC 60947-5-4 szerint

Mechanikai jellemzők

Pozitív nyitás: Az IEC 60947-5-1 K függelék szerint

Működési út: 1,5 mm (NC állapotváltás), 2,6 mm (NO állapotváltás), 4,3 mm (teljes elmozdulás)

Működtető erő: 44 N NC + NO állapotváltás

Mechanikai élettartam: 300000 ciklus

Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m

Környezeti jellemzők

Védőkezelés: TH

Környezeti hőmérséklet tárolás során: -40...70 °C

Környezeti hőmérséklet működés során: -40...70 °C

Túlfeszültség-kategória: II. osztály az IEC 60536 szerint

IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K

NEMA védettségi fokozat: NEMA 13, NEMA 4X

IK ütésállósági fokozat: IK03 az IEC 62262 szerint

Szabványok

UL 508, IEC 60204-1, CSA C22.2 No 14, IEC 60947-5-1, JIS C 4520, IEC 60947-5-4, IEC 60364-5-53, ISO 13850, IEC 60947-1, IEC 60947-5-5

Rezgés- és ütésállóság

Rezgésállóság: 5 gn (f= 12...500 Hz) az IEC 60068-2-6 szerint

Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint

Termék adatok

Szélesség méret

70 mm

Hosszúság méret

70 mm

Magasság méret

96,9999999999999 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3389110113792

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Védettség

IP66

Záróérintkezők száma

Nyitóérintkezők száma

Gyártó/Márka

Schneider Electric

Tömeg

195 g/db

Cikkszám

3389110113792
