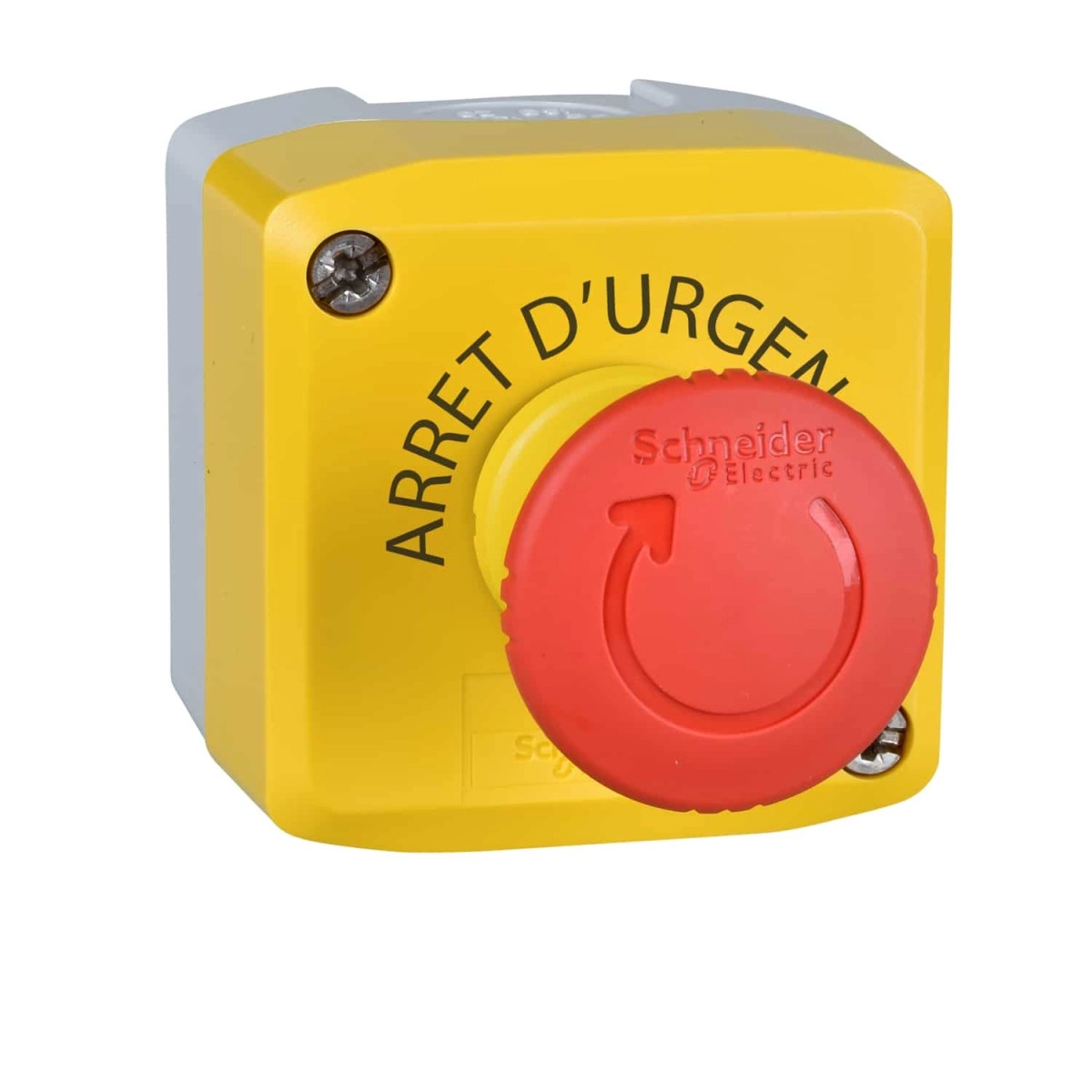

A Schneider Electric Harmony XALK sorozat részeként, az XALK178G típusú komplett vezérlőállomás tökéletes választás vészleállítási funkcióhoz ipari környezetben. Ez a sárga fedelű, polikarbonát házas vezérlőegység egy 40 mm átmérőjű piros gombafejű nyomógombot tartalmaz, amely 1 NO + 2 NC érintkezőkonfigurációval rendelkezik, és elfordítással oldható ki. A termék kiváló megoldást kínál azon ügyfeleknek, akik kompakt, mégis robusztus vészleállító eszközt keresnek gépsorok, gyártóberendezések vagy bármilyen kritikus folyamat azonnali leállításához.
Az XALK178G kialakítása megfelel a legszigorúbb ipari előírásoknak. Világosszürke (RAL 7035) alapházán sárga (RAL 1021) fedél található, amely előmozdítja a vészhelyzetben való gyors felismerhetőséget. A működtető profilja egy gombafejű nyomógomb, amely 44 N erővel aktiválható, és pozitív nyitási tulajdonsággal rendelkezik az IEC 60947-5-1 K függelékének megfelelően. Az érintkezők lassú bontású működésűek, ami fokozza a megbízhatóságot. Az eszköz kábelbevezetési lehetőségei rugalmasak: 1 kitörhető nyílás maximum 14 mm-es kábelekhez, valamint 2 kitörhető nyílás Pg 13 kábeltömítéshez és ISO M20 szabvány szerinti, maximum 12 mm-es kábelek fogadására.
A termék műszaki paraméterei lenyűgözőek: 10 A-es hagyományos termikus áram, 600 V névleges szigetelési feszültség (3-as szennyezettségi fok mellett), és 6 kV névleges lökőfeszültség-állóság. Az XALK178G különböző terhelési kategóriákban is kiváló teljesítményt nyújt: 3 A 240 V-nál AC-15, A600 kategóriában; 6 A 120 V-nál AC-15, A600 kategóriában; valamint DC alkalmazásokban is használható 0,1 A-től 0,55 A-ig különböző feszültségszinteken. A csavarbilincs típusú csatlakozókkal maximum 2 x 1,5 mm² keresztmetszetű vezeték köthető be kábelvéggel, vagy minimum 1 x 0,22 mm² kábelvég nélkül. A csavarfejek többféle csavarhúzóval is kompatibilisek: kereszthornyú (Philips 1-es, Pozidriv 1-es) és lapos (Ø 4 mm vagy Ø 5,5 mm) változatokkal is szerelhetők, 0,8-1,2 Nm meghúzási nyomatékkal.
Az XALK178G kiemelkedő védettségi szintekkel rendelkezik, ami szélsőséges környezetben is biztosítja a megbízható működést: IP66, IP67, IP69, IP69K, valamint NEMA 13 és NEMA 4X besorolással. A termék -40°C és +70°C közötti hőmérsékleti tartományban üzemeltethető és tárolható, és ellenáll akár 7000000 Pa nyomású nagyfeszültségű mosásnak 55 °C-on, 0,1 m távolságból. Mechanikai tartóssága 300000 ciklus, míg elektromos élettartama 1000000 ciklus különböző terhelési feltételek mellett. Az XALK178G megfelel számos nemzetközi szabványnak, köztük az IEC 60947-1, IEC 60947-5-1, ISO 13850, IEC 60204-1 és UL 508 előírásainak, továbbá vibrációállósága 5 gn (f=12-500 Hz), ütésállósága pedig 30 gn (18 ms időtartam) és 50 gn (11 ms időtartam) félszinuszos gyorsulásnál.
Schneider Electric Harmony XALK - XALK178G -tokozott vészgomb, sárga, 1 piros gombafejű nyomógomb, forgatásra kioldó, 2NC+1NO, felirat nélkül műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XALK
Termék vagy alkatrész típusa: Komplett vezérlőállomás
Eszköz rövid neve: XALK
Termék rendeltetése: XB5 Ø 22 mm vezérlő és jelző egységekhez
Vezérlőállomás alkalmazása: Vészkapcsolási funkció, Vészleállítási funkció
Burkolat alapjának színe: Világosszürke (RAL 7035)
Fedél színe: Sárga (RAL 1021)
Anyag: Polikarbonát
Működtető profilja: 1 gombafejű nyomógomb
Működtetők leírása: Piros, jelöletlen 1 NO + 2 NC
Reset: Elfordítással oldható
Vezérlőállomás összetétele: 1 gombafejű Ø 40 mm nyomógomb, piros 1 NO + 2 NC jelöletlen
Érintkezés működése: Lassú bontás
Kiegészítő
Kábelbevezetés: 1 kitörhető nyílás a kábelbevezetéshez 0...14 mm, 2 kitörhető nyílás Pg 13 kábeltömítéshez és ISO M20 0...12 mm
Ellenállóképesség nagynyomású mosóval szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Vezérlési pozíciók száma: 1
Pozitív nyitás: Az IEC 60947-5-1 K függeléknek megfelelően
Működési út: 1,5 mm (NC elektromos állapotváltozás), 2,6 mm (NO elektromos állapotváltozás), 4,3 mm (teljes úthossz)
Működtetési erő: 44 N NC + NO elektromos állapotváltozás
Mechanikai élettartam: 300000 ciklus
Csatlakozások - kapcsok: Csavarszorítós kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint, Csavarszorítós kapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyú, kompatibilis Philips 1-es csavarhúzóval, Kereszthornyú, kompatibilis pozidriv 1-es csavarhúzóval, Hornyolt, kompatibilis lapos Ø 4 mm csavarhúzóval, Hornyolt, kompatibilis lapos Ø 5,5 mm csavarhúzóval
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
[Ith] hagyományos szabad levegőn mért termikus áram: 10 A az IEC 60947-5-1 szerint
Gombafejű nyomógombok száma: 1
[Ui] névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
[Uimp] névleges lökőfeszültség állóság: 6 kV az IEC 60947-1 szerint
[Ie] névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint, 6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint, 0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint, 0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint, 0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint, 1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Környezet
Védettségi kezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40...70 °C
Környezeti levegő hőmérséklete működéskor: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi szint: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi szint: NEMA 13, NEMA 4X
IK védettségi fok: IK03 az IEC 62262 szerint
Szabványok
IEC 60947-1, JIS C 4520, CSA C22.2 No 14, IEC 60947-5-1, IEC 60364-5-53, ISO 13850, IEC 60204-1, IEC 60947-5-4, IEC 60947-5-5, UL 508
Vibrációállóság: 5 gn (f= 12...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint
