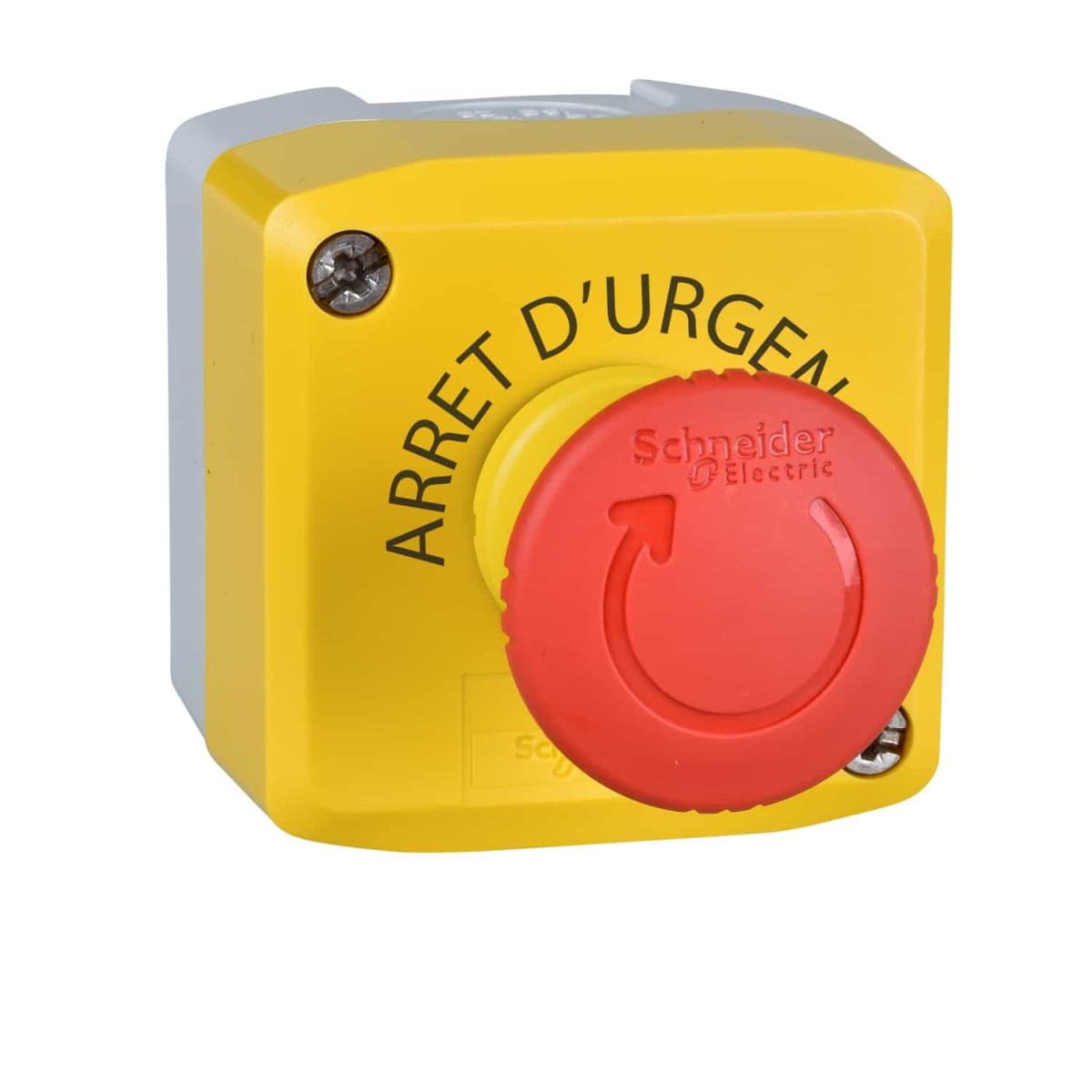

A Schneider Electric Harmony XALK termékcsalád XALK178FH29 típusú vezérlőállomása egy professzionális, ipari környezetbe tervezett vészleállító egység, amely maximális biztonságot és megbízhatóságot kínál a kritikus alkalmazásokban. Ez a sárga burkolatú, piros gombafejű vészleállító nyomógombbal ellátott eszköz ideális választás gyártósorok, ipari berendezések és automatizált rendszerek vészleállítási funkcióinak megvalósításához.
A komplett vezérlőállomás világosszürke (RAL 7035) alappal és feltűnő sárga (RAL 1021) fedéllel rendelkezik, amely már messziről is jól látható a vészhelyzet esetén. A 40 mm átmérőjű piros gombafejű nyomógomb "EMERGENCY STOP" felirattal van ellátva, és a működtetés után elforgatással oldható ki. A szerkezet 2 NC (alaphelyzetben zárt) érintkezővel rendelkezik, amelyek lassú bontású működést biztosítanak, és megfelelnek az IEC 60947-5-1 szabvány K függelékének a pozitív nyitásra vonatkozóan. Ez biztosítja, hogy még mechanikai hiba vagy összeragadt érintkezők esetén is megbízhatóan szakítsa meg az áramkört.
A tokozott vészgomb kiváló védelmi tulajdonságokkal rendelkezik, többek között IP66, IP67, IP69, IP69K védettségi fokozattal, ami azt jelenti, hogy ellenáll a pornak, a vízsugárnak, a nagy nyomású mosásnak is (7000000 Pa nyomás 55 °C hőmérsékleten, 0,1 m távolságból). Megfelel a NEMA 13 és NEMA 4X követelményeknek is. A polikarbonát ház rendkívül ellenálló, IK03 ütésállósággal rendelkezik az IEC 62262 szerint. A működési hőmérséklet-tartománya igen széles: -40°C-tól +70°C-ig használható, ami szélsőséges környezeti feltételek mellett is megbízható működést biztosít.
A Schneider Electric XALK178FH29 elektromos jellemzői is kiemelkedőek: 600 V szigetelési feszültség (3-as szennyezettségi fokozat), 6 kV lökőfeszültség-állóság, és változatos üzemi áramértékek különböző terhelési kategóriákban (például 3 A 240 V AC-15, 6 A 120 V AC-15, vagy 0,1 A 600 V DC-13 terhelésnél). A mechanikai élettartama 300000 kapcsolási ciklus, míg az elektromos élettartama akár 1000000 ciklus is lehet a terhelési körülményektől függően. Az elektromos megbízhatósága is kiemelkedő: Λ < 10exp(-6) 5 V, 1 mA esetén, és Λ < 10exp(-8) 17 V, 5 mA esetén, az IEC 60947-5-4 szerint. A csatlakozások csavaros kapcsokkal történnek, amelyek maximum 2 x 1,5 mm² vezetéket fogadnak be érvéghüvellyel, vagy minimum 1 x 0,22 mm² vezetéket érvéghüvely nélkül. A meghúzási nyomaték 0,8-1,2 Nm, és többféle csavarhúzó fejjel kompatibilis (kereszthornyú, pozidriv, lapos).
A termék különböző kábelbevezető nyílásokkal rendelkezik: 1 kikönnyítés maximum 14 mm átmérőjű kábel számára, valamint 2 kikönnyítés Pg 13 kábelcsatlakozóhoz és ISO M20 szabványú, maximum 12 mm átmérőjű kábelekhez. A telepítése és használata egyszerű, 68 x 68 mm méretű szerelési felületet igényel, a teljes mélysége pedig a nyomógomb típusától függően változik (a gombafejű nyomógomb esetében 91,5 mm). A termék számos nemzetközi szabványnak megfelel, többek között: UL 508, ISO 13850, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-1, IEC 60204-1, JIS C 4520, IEC 60947-5-4, és IEC 60947-5-5. Ezenkívül kiváló rezgésállósággal (5 gn, f= 12-500 Hz) és ütésállósággal (30 gn 18 ms, vagy 50 gn 11 ms) rendelkezik.
Schneider Electric Harmony XALK - XALK178FH29 -tokozott vészgomb, sárga, 1 piros gombafejű nyomógomb, forgatásra kioldóg, 2NC, "EMERGENCY STOP" műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XALK
Terméktípus: Komplett vezérlőállomás
Rövid név: XALK
Felhasználás: XB5 Ø 22 mm-es vezérlő- és jelzőegységekhez
Vezérlőállomás alkalmazása: Vészleállítás funkció
Ház alapjának színe: Világosszürke (RAL 7035)
Fedél színe: Sárga (RAL 1021)
Anyag: Polikarbonát
Működtető profilja: 1 gombafejű nyomógomb
Működtetők leírása: Piros "EMERGENCY STOP" 2 NC
Visszaállítás: Elforgatással oldható
Vezérlőállomás összetétele: 1 db 40 mm-es gombafejű nyomógomb, piros, 2 NC, EMERGENCY STOP jelöléssel
Jelölés helye: Jelölés a vezérlőállomáson
Érintkező működés: Lassú bontás
Kiegészítő információk
Kábelbemenet: 1 kikönnyítés kábelbevezetéshez 0-14 mm, 2 kikönnyítés Pg 13 kábelcsatlakozóhoz és ISO M20 0-12 mm
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Vezérlő pozíciók száma: 1
Pozitív nyitás: Igen, az IEC 60947-5-1 K függelékének megfelelően
Működési út: 1,5 mm (NC elektromos állapotváltozás), 4,3 mm (teljes út)
Működtetési erő: 44 N
Mechanikai élettartam: 300000 ciklus
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² érvéghüvellyel, >= 1 x 0,22 mm² érvéghüvely nélkül
Meghúzási nyomaték: 0,8-1,2 Nm az IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyú (Philips 1-es), pozidriv 1-es, lapos Ø 4 mm, lapos Ø 5,5 mm
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Hagyományos szabad levegőn mért termikus áram: 10 A az IEC 60947-5-1 szerint
Gombafejű nyomógombok száma: 1
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Üzemi jellemzők
Névleges üzemi áram: 3 A 240 V, AC-15, A600 (IEC 60947-5-1), 6 A 120 V, AC-15, A600, 0,1 A 600 V, DC-13, Q600, 0,27 A 250 V, DC-13, Q600, 0,55 A 125 V, DC-13, Q600, 1,2 A 600 V, AC-15, A600
Elektromos élettartam: 1000000 ciklus különböző terheléseknél (AC-15, DC-13)
Elektromos megbízhatóság: Λ < 10exp(-6) 5 V, 1 mA esetén, Λ < 10exp(-8) 17 V, 5 mA esetén
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40...70 °C
Környezeti hőmérséklet üzem közben: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66, IP67, IP69, IP69K az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK ütésállóság: IK03 az IEC 62262 szerint
Szabványok: UL 508, ISO 13850, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-1, IEC 60204-1, JIS C 4520, IEC 60947-5-4, IEC 60947-5-5
Rezgésállóság: 5 gn (f= 12...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulásra, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulásra
Méretek
A mérete a beépített funkcióktól függ. Gombafejű nyomógomb esetén: 91,5 mm (3,58 in)
