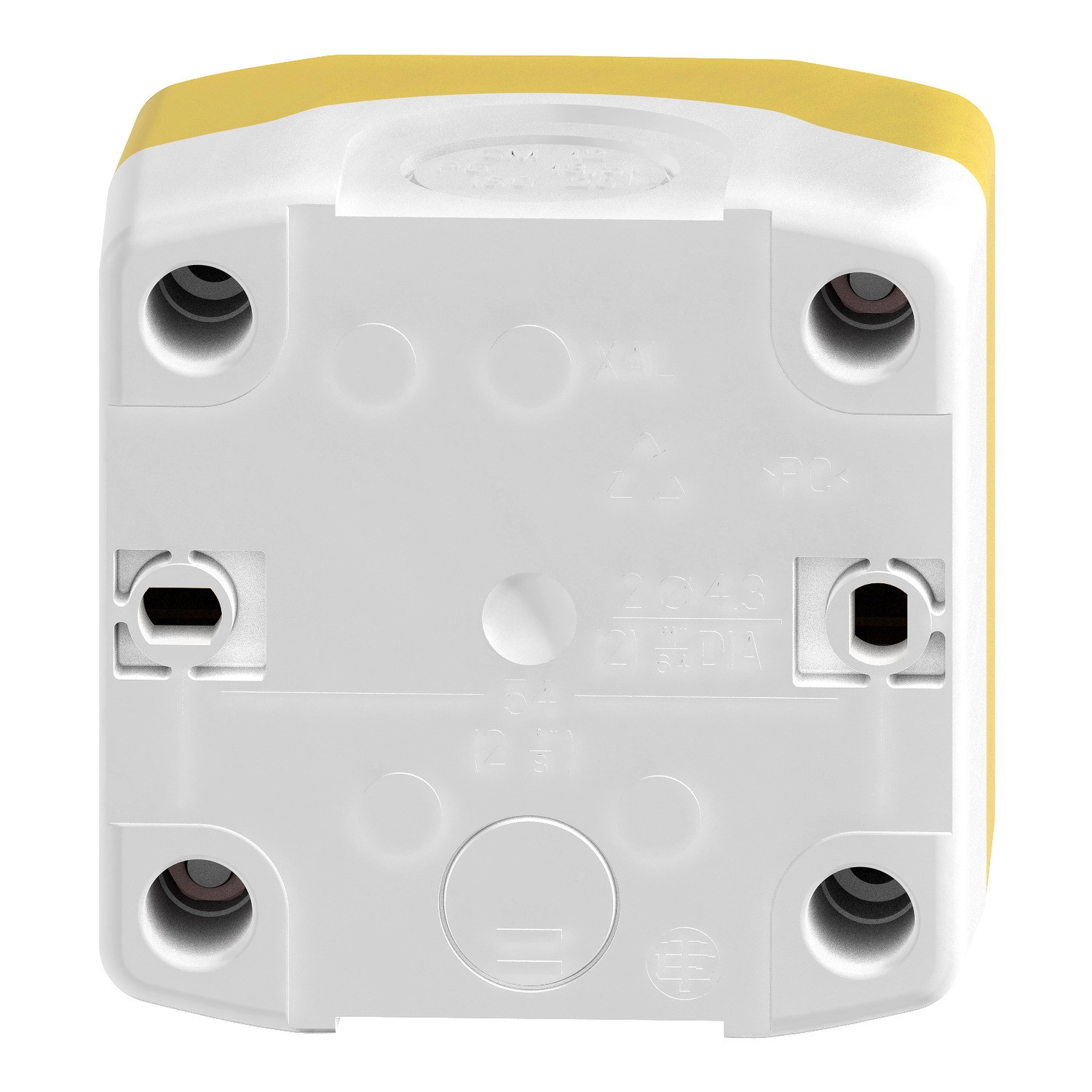

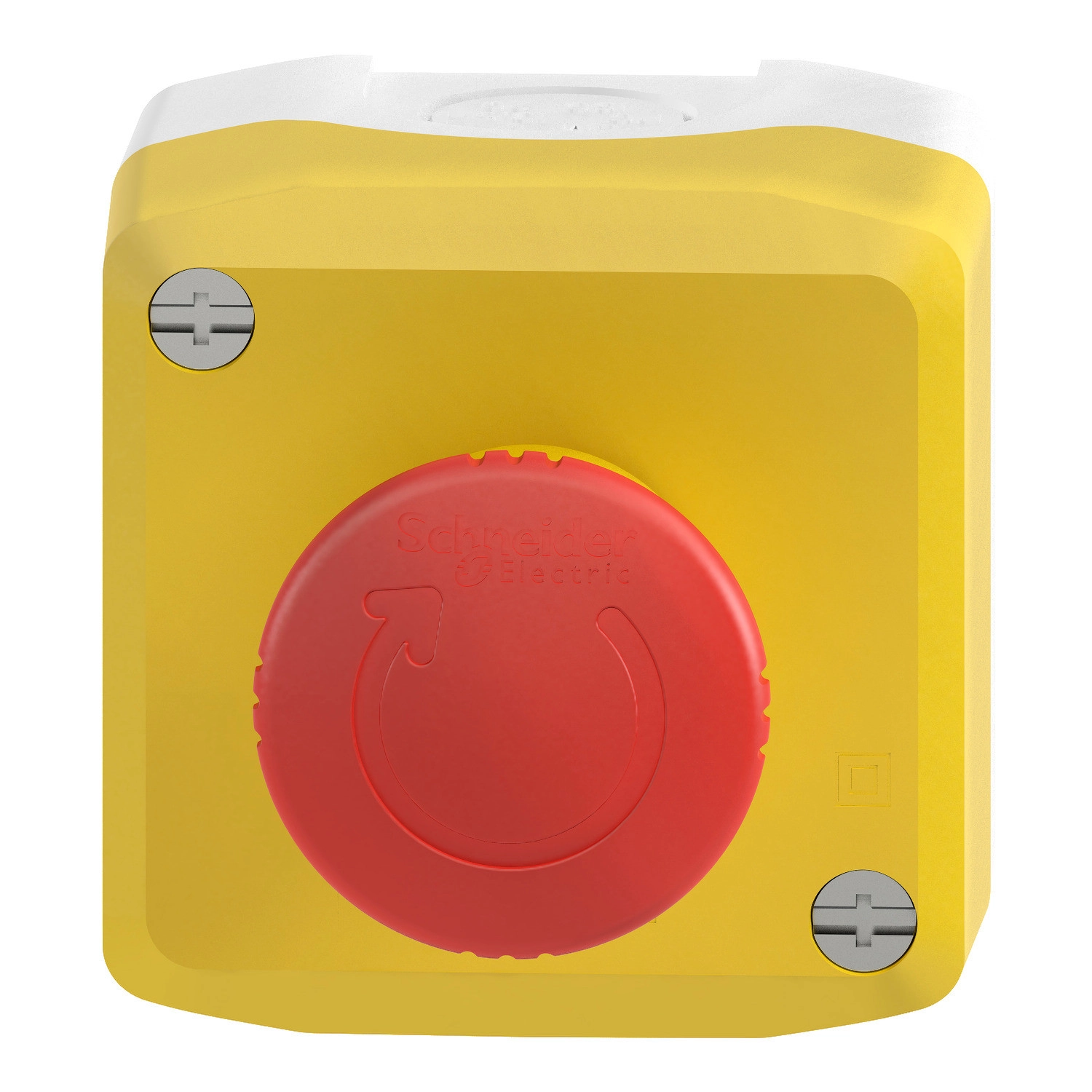

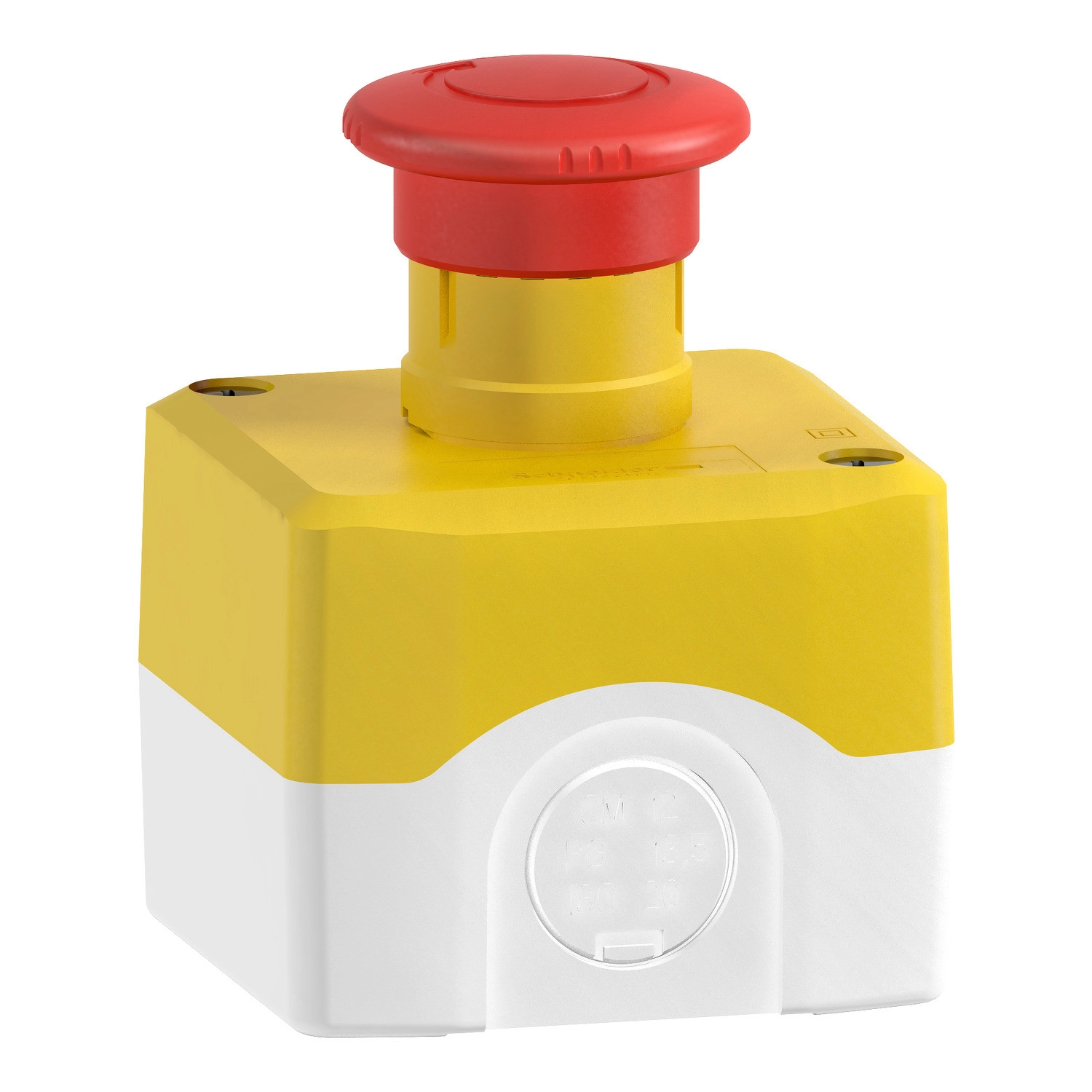

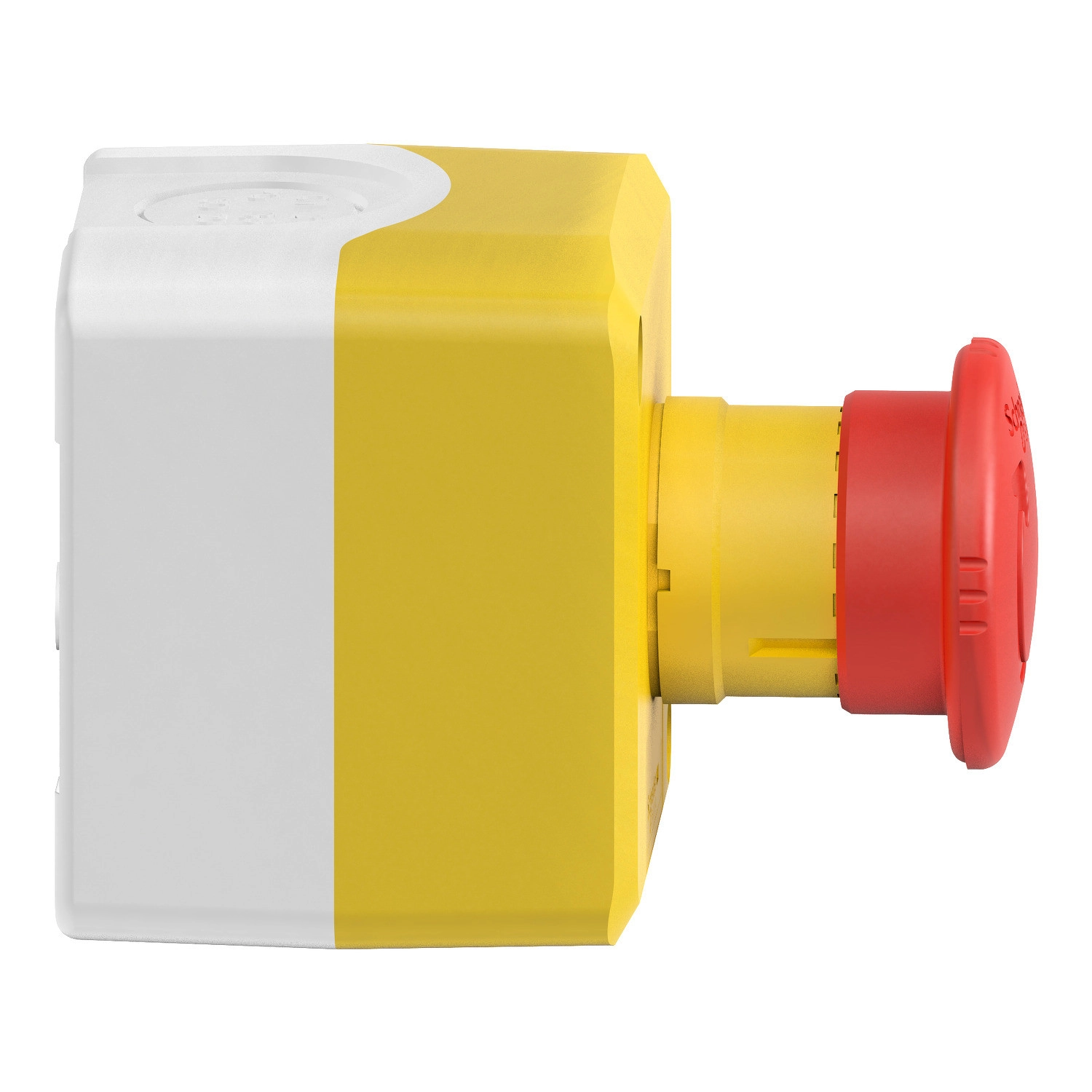

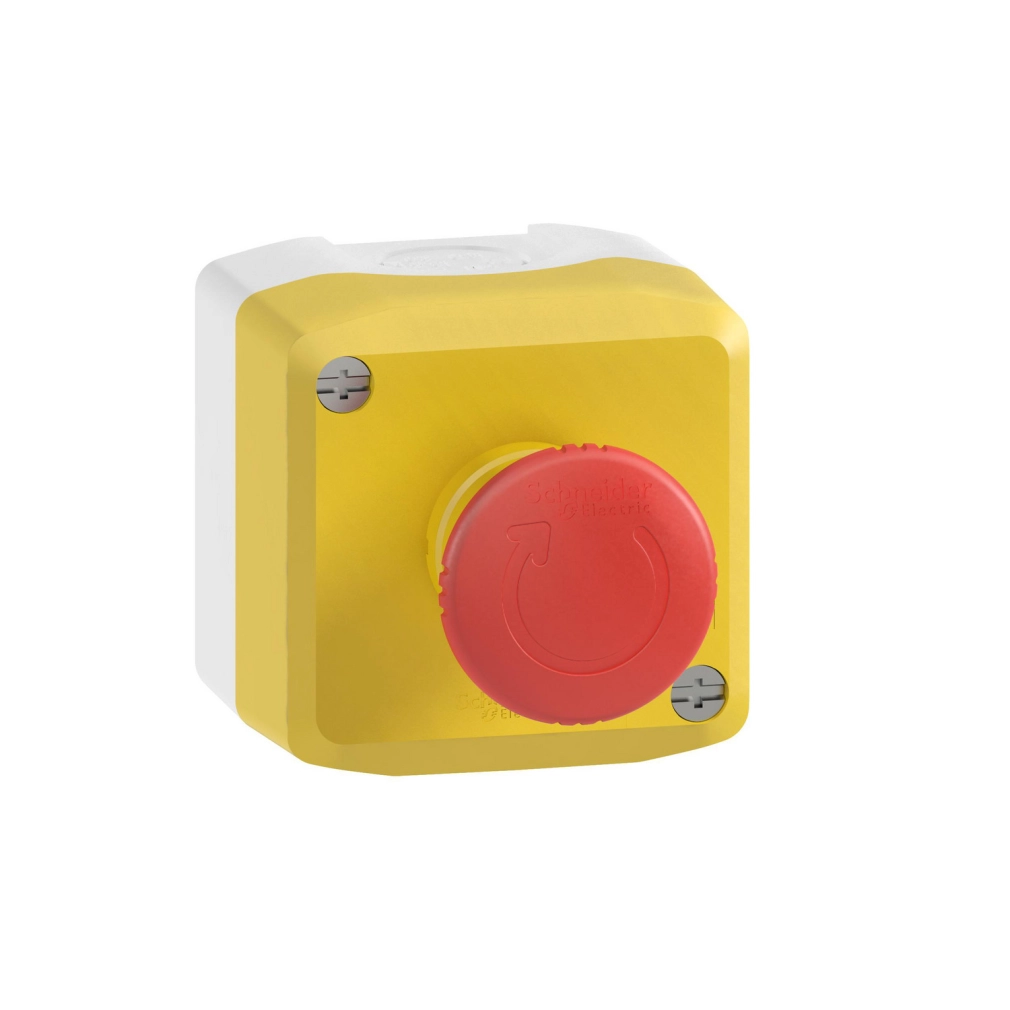

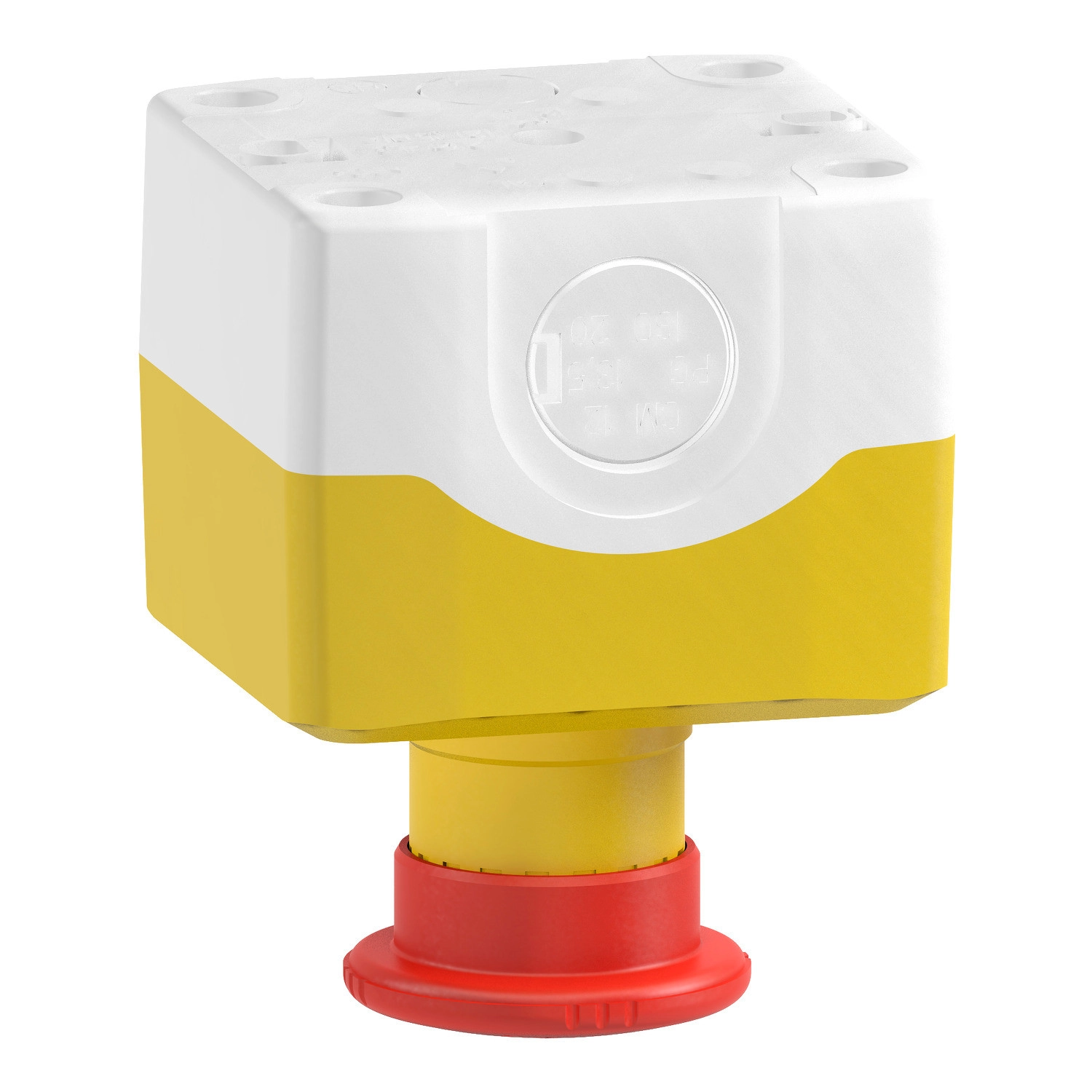

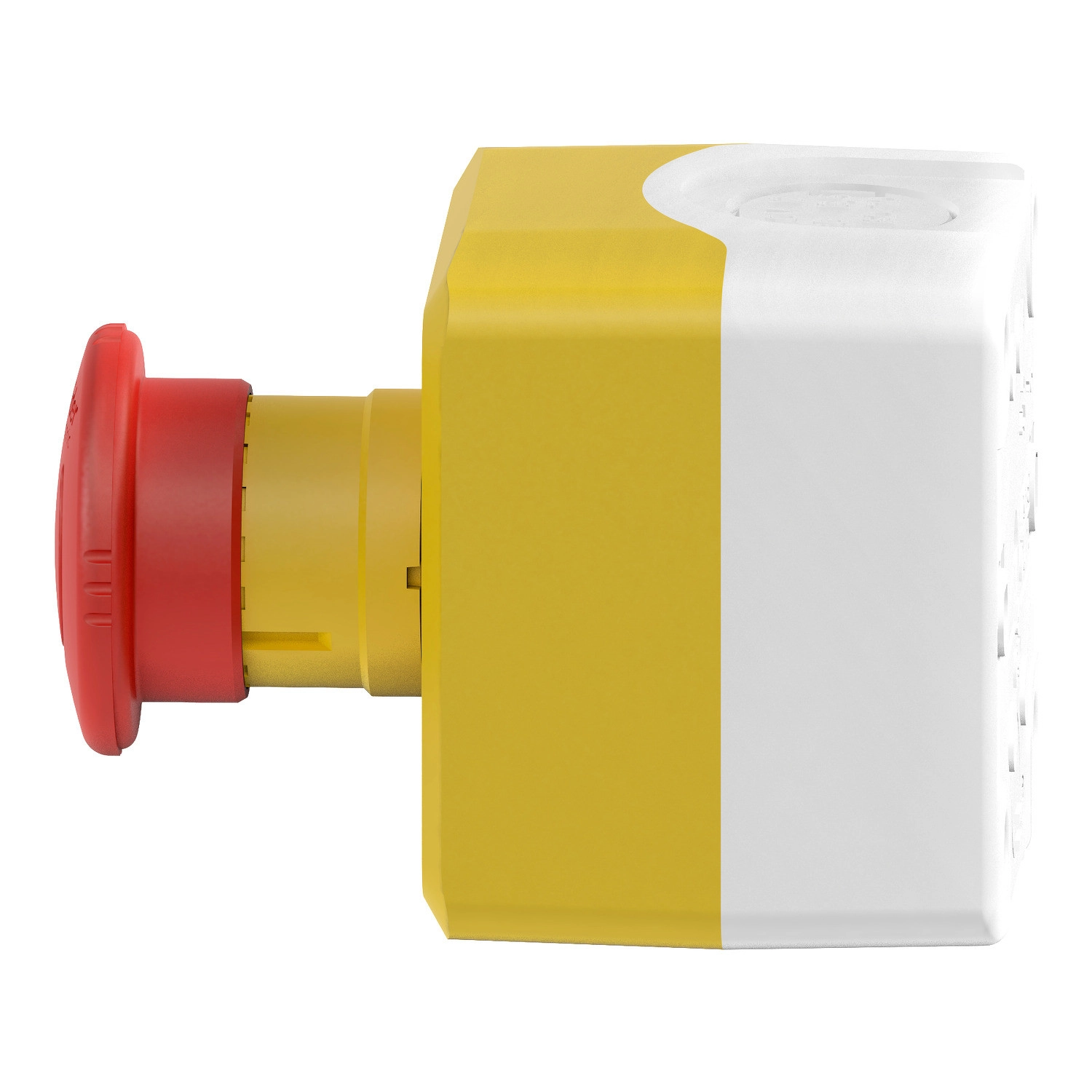

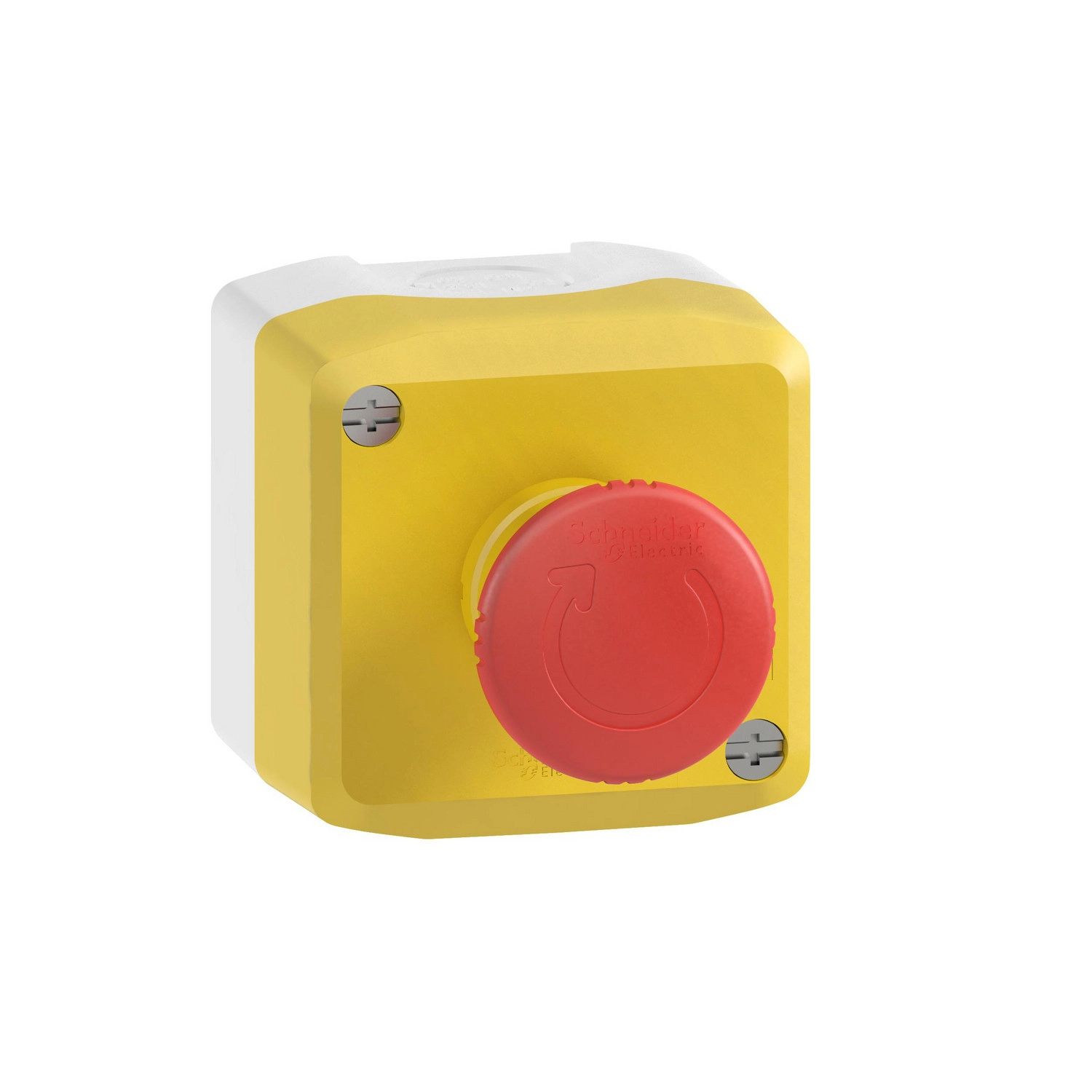

Schneider Electric Harmony XALK - XALK178F - tokozott vészgomb, sárga, 1 piros gombafejű nyomógomb, forgatásra kioldó, 2NC, felirat nélkül
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A termék különlegessége a kiváló mechanikai ellenálló képesség és a megbízható működés. A polikarbonát anyagból készült tokozat IP66, IP67, IP69 és IP69K védettségi fokozattal rendelkezik, ami lehetővé teszi a készülék használatát olyan környezetben is, ahol magas nyomású vízsugár vagy akár nagynyomású mosóberendezések is előfordulnak. A készülék akár 7000000 Pa nyomásnak is ellenáll 55 °C hőmérsékleten, 0,1 m távolságról. Az IK03 fokozatú ütésállóság tovább növeli a megbízhatóságot. A NEMA 13 és NEMA 4X minősítések szintén garantálják a kiváló védettséget az észak-amerikai piacokon.
A XALK178F vészgomb készülék 2 NC (alaphelyzetben zárt) érintkezővel rendelkezik, a visszaállítás pedig az elfordítással történő kioldással valósul meg. Az érintkezők anyaga ezüst ötvözet (Ag/Ni), ami kivételesen jó elektromos tulajdonságokkal rendelkezik. A készülék a pozitív nyitás elvét alkalmazza, ami megfelel az IEC 60947-5-1 szabvány K mellékletének, és biztosítja, hogy az érintkezők megbízhatóan nyissanak még akkor is, ha esetleg összehegednének. Az üzemi áram értékei kategóriánként: AC-15 esetén 3 A 240 V-nál, 6 A 120 V-nál, 1,2 A 600 V-nál, míg DC-13 esetén 0,1 A 600 V-nál, 0,27 A 250 V-nál, 0,55 A 125 V-nál. A konvencionális hőáram értéke 10 A. A készülék névleges szigetelési feszültsége 600 V (3-as szennyezettségi fokozat), míg a névleges lökőfeszültség-állóság 6 kV az IEC 60947-1 szerint.
A mechanikai élettartam 300 000 ciklus, míg az elektromos élettartam akár 1 000 000 ciklus is lehet különböző terhelési feltételek mellett. A gombafejű nyomógomb működési ereje 44 N, működési úthossza pedig 1,5 mm (NC érintkezők elektromos állapotváltozásához) és 4,3 mm (teljes út). A csatlakozás csavaros kapcsokkal történik, és kompatibilis maximum 2 x 1,5 mm² keresztmetszetű kábelekkel (kábelcsatlakozóval) vagy minimum 1 x 0,22 mm² keresztmetszetű kábelekkel (kábelcsatlakozó nélkül). A csavarfej kialakítása lehetővé teszi Philips No.1, Pozidriv No.1, valamint 4 mm-es és 5,5 mm-es lapos csavarhúzók használatát, a csavarmeghúzási nyomaték pedig 0,8-1,2 Nm között van.
Schneider Electric Harmony XALK - XALK178F -tokozott vészgomb, sárga, 1 piros gombafejű nyomógomb, forgatásra kioldó, 2NC, felirat nélkül műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XALK
Termék vagy komponens típus: Komplett vezérlőállomás
Eszköz rövid neve: XALK
Termék rendeltetése: XB5 Ø 22 mm vezérlő és jelző egységekhez
Vezérlőállomás alkalmazása: Vészlekapcsolási funkció, Vészleállító funkció
Tokozat alapjának színe: Világosszürke (RAL 7035)
Fedél színe: Sárga (RAL 1021)
Anyag: Polikarbonát
Kezelőszerv profilja: 1 gombafejű nyomógomb
Kezelőszervek leírása: Piros, jelöletlen, 2 NC
Visszaállítás: Elforgatással kioldó
Vezérlőállomás összetétele: 1 Ø 40 mm gombafejű nyomógomb, piros, 2 NC, jelöletlen
Érintkező működése: Lassú törés
Kiegészítő jellemzők
Kábelbevezetés: 1 kivágás kábelbevezetéshez 0-14 mm átmérőhöz, 2 kivágás Pg 13 kábelcsatornához és ISO M20 0-12 mm átmérőhöz
Ellenállás nagynyomású mosóval szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Parancs pozíciók száma: 1
Jelzőlámpák száma: 0
Nyomógombok száma: 0
Pozitív nyitás: Az IEC 60947-5-1 K mellékletének megfelelően
Működési út: 1,5 mm (NC elektromos állapotváltozás), 4,3 mm (teljes út)
Működtető erő: 44 N
Választókapcsolók száma: 0
Mechanikai élettartam: 300000 ciklus
Csatlakozás - kapcsok: Csavaros kapocs, <= 2 x 1,5 mm² kábelvéggel, az IEC 60947-1 szerinti, Csavaros kapocs, >= 1 x 0,22 mm² kábelvég nélkül, az IEC 60947-1 szerinti
Kulcsos kapcsolók száma: 0
Meghúzási nyomaték: 0,8-1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszt kompatibilis Philips 1-es csavarhúzóval, Kereszt kompatibilis pozidriv 1-es csavarhúzóval, Hornyolt kompatibilis Ø 4 mm lapos csavarhúzóval, Hornyolt kompatibilis Ø 5,5 mm lapos csavarhúzóval
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Konvencionális szabad levegőáramlású termikus áram: 10 A az IEC 60947-5-1 szerint
Gombafejű nyomógombok száma: 1
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram
3 A 240 V, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V, AC-15, A600 az IEC 60947-5-1 szerint
Elektromos élettartam
1000000 ciklus, AC-15, 2 A 230 V-nál, működési sebesség <3600 cikl/h, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklete szerint
1000000 ciklus, AC-15, 3 A 120 V-nál, működési sebesség <3600 cikl/h, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklete szerint
1000000 ciklus, AC-15, 4 A 24 V-nál, működési sebesség <3600 cikl/h, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklete szerint
1000000 ciklus, DC-13, 0,2 A 110 V-nál, működési sebesség <3600 cikl/h, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklete szerint
1000000 ciklus, DC-13, 0,5 A 24 V-nál, működési sebesség <3600 cikl/h, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklete szerint
Elektromos megbízhatóság
Λ < 10exp(-6) 5 V, 1 mA esetén az IEC 60947-5-4 szerint
Λ < 10exp(-8) 17 V, 5 mA esetén az IEC 60947-5-4 szerint
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40...70 °C
Környezeti hőmérséklet működéshez: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettség
IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 62262 szerint
Szabványok
IEC 60204-1, IEC 60947-5-1, IEC 60364-5-53, ISO 13850, CSA C22.2 No 14, UL 508, IEC 60947-5-5, IEC 60947-5-4, IEC 60947-1, UL 60947-5-1, UL 60947-5-5, UL 60947-1
Rezgésállóság
5 gn (f= 12...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság
30 gn (időtartam = 18 ms) fél szinuszos gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinuszos gyorsulásra az IEC 60068-2-27 szerint
