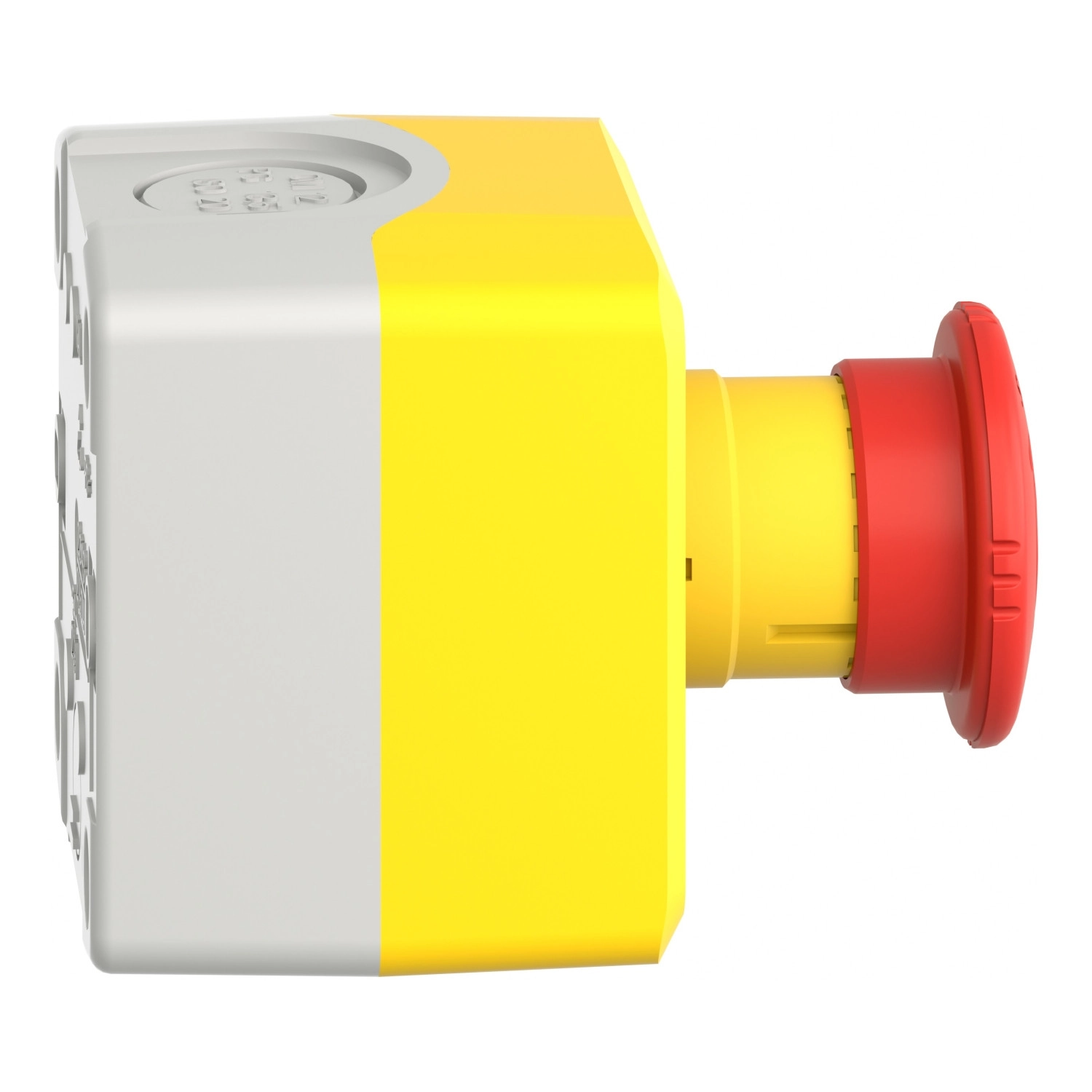

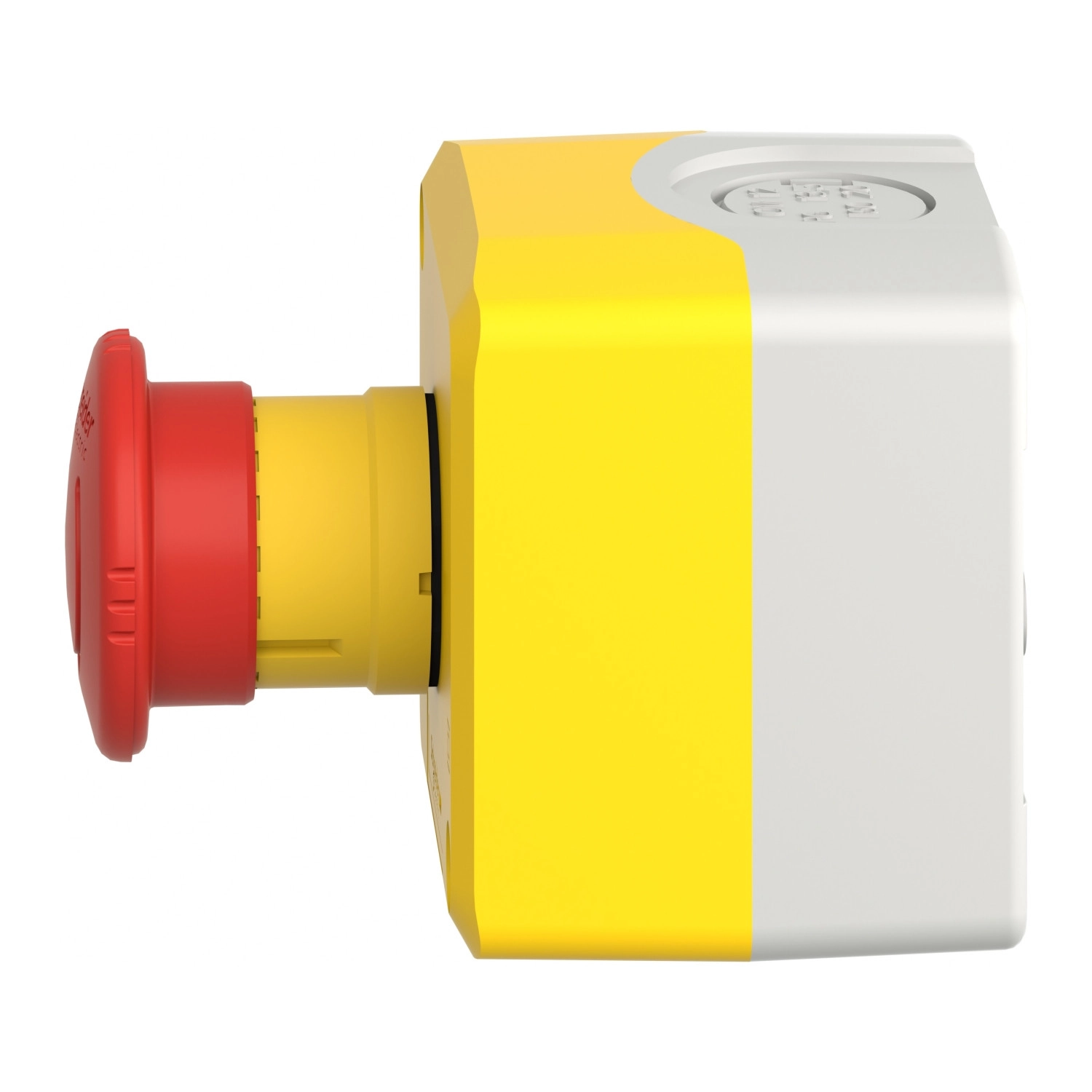

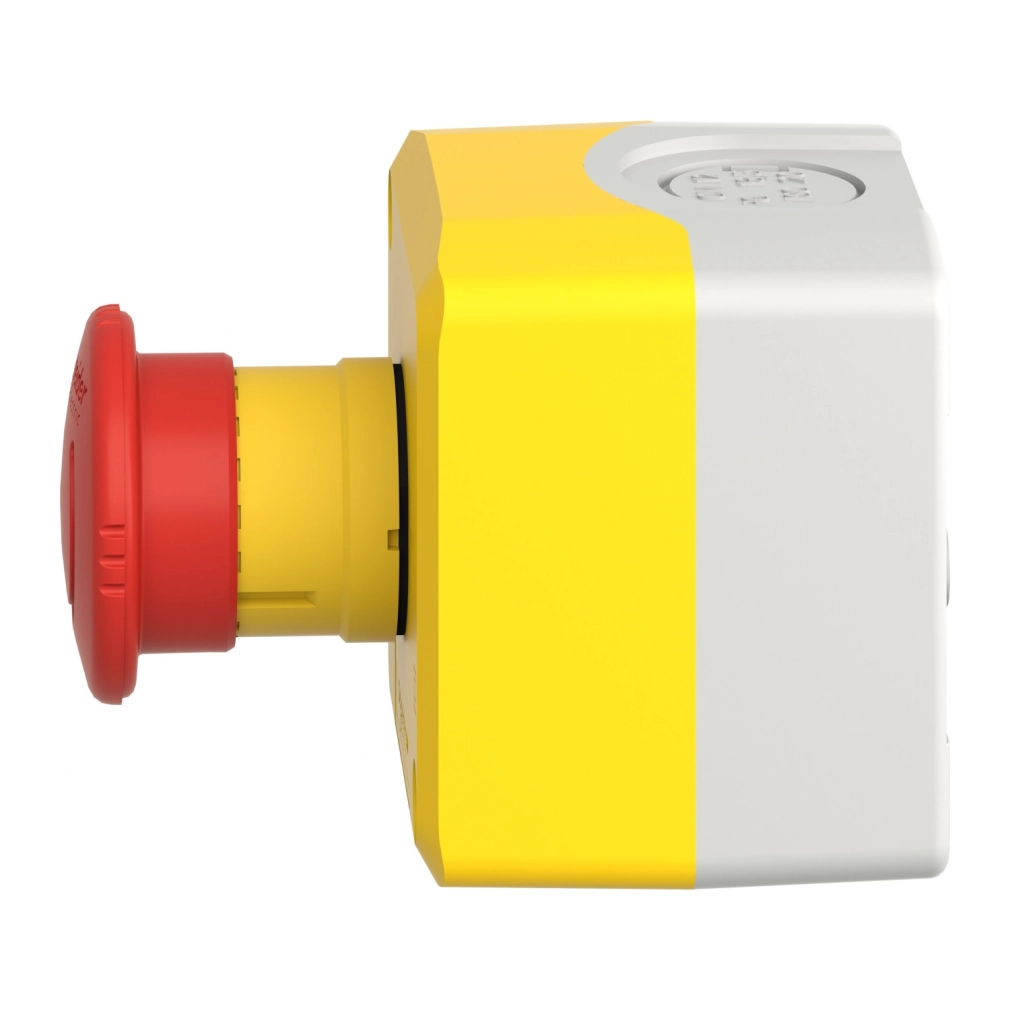

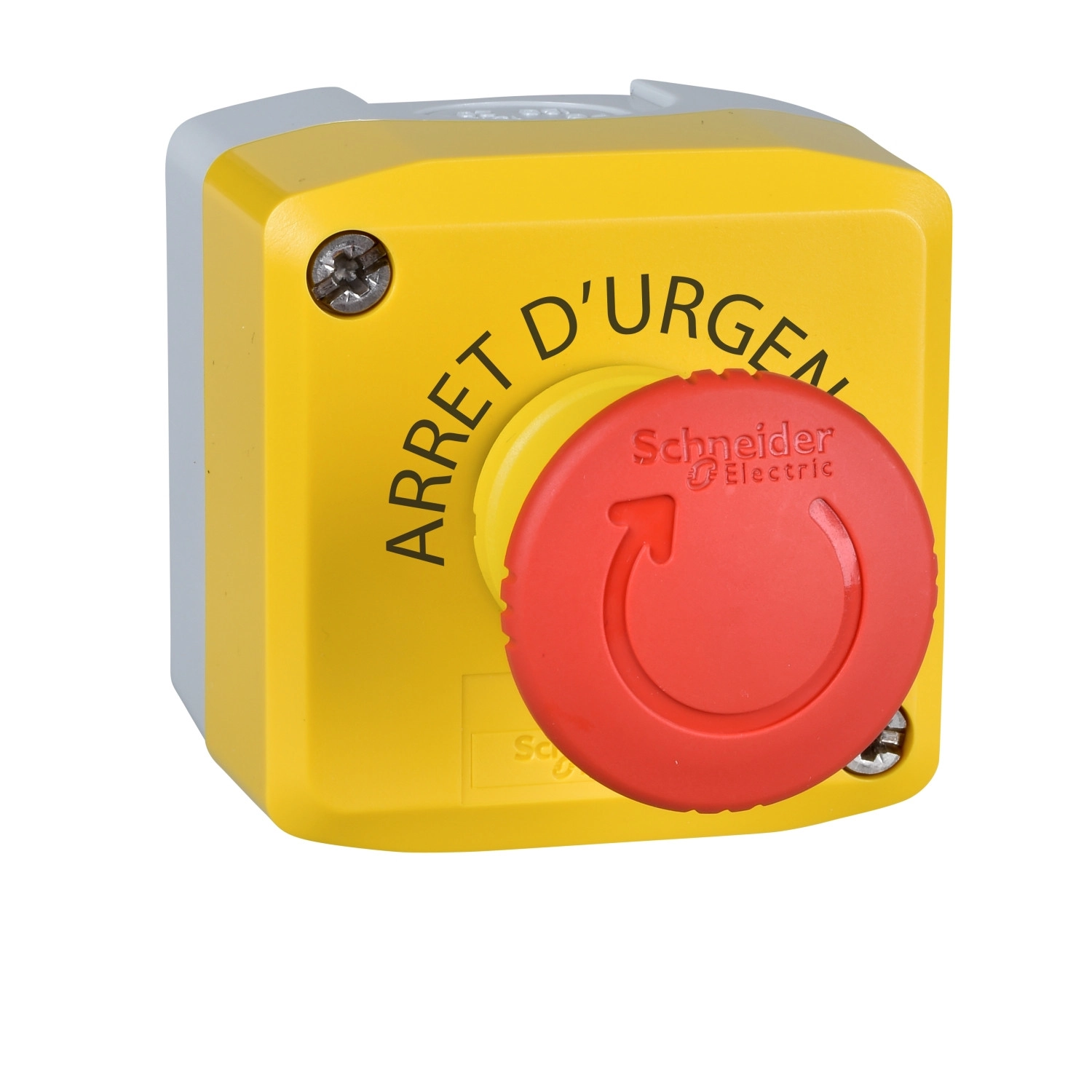

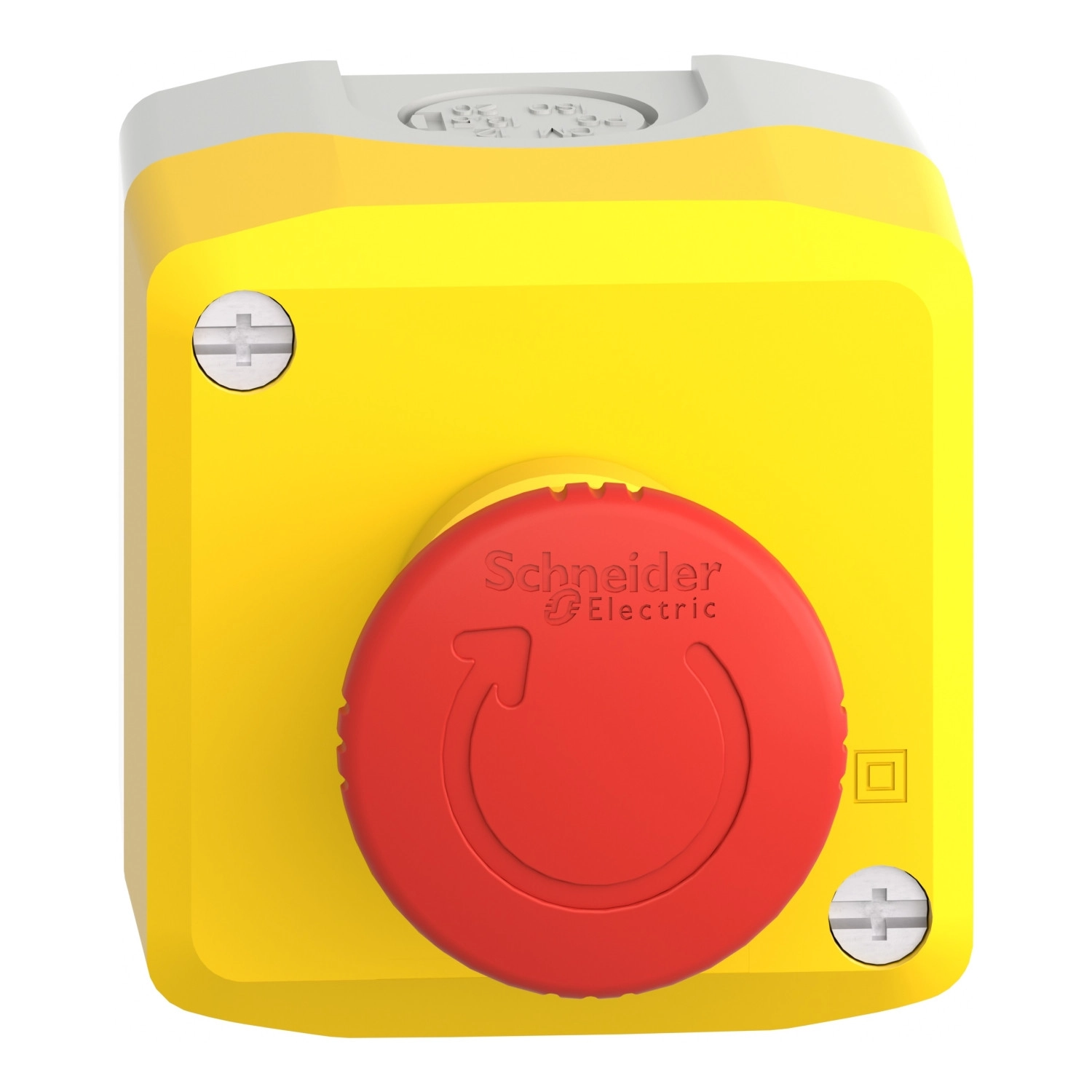

A Schneider Electric Harmony XALK178E egy komplett vészleállító vezérlőállomás, amely ipari környezetben megbízható biztonsági megoldást kínál. Ez a sárga színű, tokozott vészgomb ideális választás olyan helyzetekben, amikor szükség van egy jól látható, könnyen hozzáférhető vészleállító eszközre. A termék egy piros, 40 mm átmérőjű gombafejű nyomógombot tartalmaz, amely vészhelyzet esetén egyszerűen megnyomható, és forgatással oldható ki a reteszelt állapotból.
A XALK178E vezérlőállomás robusztus polikarbonát házban kapott helyet, amely kiváló védelmet biztosít a külső behatásokkal szemben. A sárga színű (RAL 1021) felső burkolat és a világosszürke (RAL 7035) alsó ház kombináció biztosítja a jó láthatóságot, így vészhelyzet esetén könnyen észrevehető. A készülék 1 NO (alaphelyzetben nyitott) és 1 NC (alaphelyzetben zárt) érintkezővel rendelkezik, amelyek megbízható kapcsolást tesznek lehetővé. Az érintkezők ezüst ötvözetből (Ag/Ni) készültek, ami hosszú élettartamot és kiváló elektromos vezetőképességet biztosít.
A készülék kimagasló védelmi szinttel rendelkezik: IP66, IP67, IP69 és IP69K védettségi fokozattal is rendelkezik az IEC 60529 szabvány szerint, valamint megfelel a NEMA 13 és NEMA 4X követelményeinek is. Ez azt jelenti, hogy teljes mértékben védett por ellen, és ellenáll a nagynyomású vízsugárnak is (7000000 Pa nyomásig 55 °C-on, 0,1 m távolságból). A termék működési hőmérséklet-tartománya rendkívül széles, -40 °C-tól +70 °C-ig terjed, így szélsőséges körülmények között is megbízhatóan használható. A készülék mechanikai tartóssága kiemelkedő, 300000 kapcsolási ciklust garantál a gyártó.

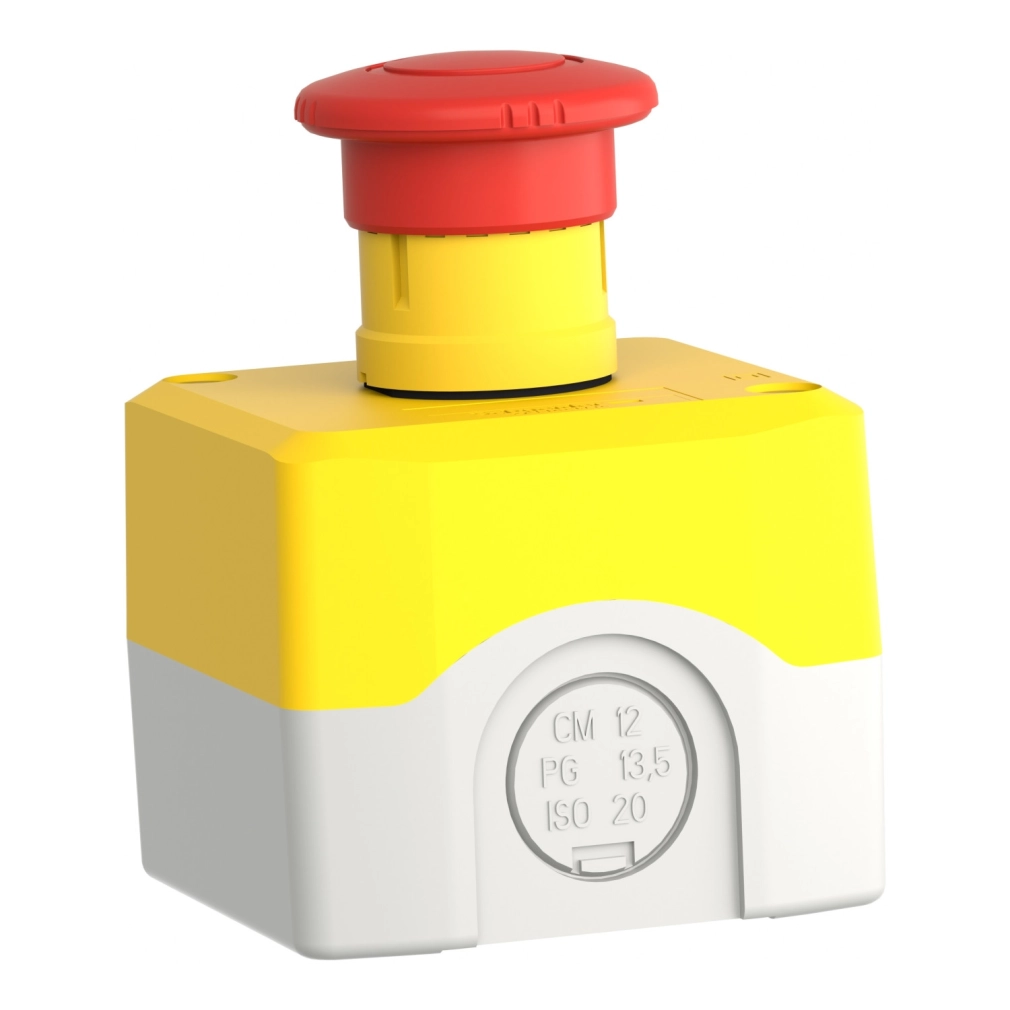

A XALK178E vezérlőállomás telepítése egyszerű, a kábelbevezetés rugalmasan megoldható: rendelkezik 1 kiverhető nyílással max. 14 mm-es kábelhez, valamint 2 kiverhető nyílással Pg 13 kábelvezetőhöz és ISO M20 kábelvezetőhöz (max. 12 mm). A csatlakoztatás csavaros kapcsokkal történik, amelyek 2 x 1,5 mm² vezetéket képesek befogadni érvéghüvellyel, vagy 1 x 0,22 mm² vezetéket érvéghüvely nélkül. A csavarok meghúzási nyomatéka 0,8-1,2 Nm között kell hogy legyen, és többféle csavarhúzóval is kompatibilisek. A XALK178E vezérlőállomás kompatibilis az XB5 Ø 22 mm-es vezérlő- és jelzőegységekkel, így könnyen beilleszthető a meglévő Harmony rendszerekbe. A termék számos nemzetközi szabványnak megfelel, többek között az IEC 60947-5-5 (vészleállítók), ISO 13850 és IEC 60204-1 (gépbiztonság) előírásainak is, így világszerte alkalmazható a különböző ipari létesítményekben.
Schneider Electric Harmony XALK - XALK178E -tokozott vészgomb, sárga, 1 piros gombafejű nyomógomb, forgatásra kioldó, 1NC+1NO, felirat nélkül műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XALK
Terméktípus: Komplett vezérlőállomás
Rövid név: XALK
Rendeltetés: XB5 Ø 22 mm vezérlő és jelzőegységekhez
Vezérlőállomás alkalmazása: Vészleállítási funkció, Vészleállítás funkció
Fizikai jellemzők
Tokozás alapszíne: Világosszürke (RAL 7035)
Fedél színe: Sárga (RAL 1021)
Anyag: Polikarbonát
Működtető profil: 1 gombafejű nyomógomb
Működtetők leírása: Piros, jelölés nélküli, 1 NO + 1 NC
Visszaállítás: Forgatással oldható
Vezérlőállomás összetétele: 1 db Ø 40 mm gombafejű nyomógomb, piros, 1 NO + 1 NC, jelölés nélküli
Érintkező működése: Lassú nyitás
Kábelezés
Kábelbevezetés: 1 kiverhető nyílás kábelbevezetéshez, 0...14 mm
2 kiverhető nyílás Pg 13 kábelvezetőhöz és ISO M20 0...12 mm
Csatlakozás - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² érvéghüvellyel az IEC 60947-1 szerint
Csavaros kapcsok, >= 1 x 0,22 mm² érvéghüvely nélkül az IEC 60947-1 szerint
Működési paraméterek
Pozitív nyitás: IEC 60947-5-1 K mellékletének megfelelően
Működési út: 1,5 mm (NC elektromos állapotváltozás)
2,6 mm (NO elektromos állapotváltozás)
4,3 mm (teljes út)
Működtető erő: 44 N NC + NO elektromos állapotváltozás
Mechanikai élettartam: 300000 ciklus
Elektromos jellemzők
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat-védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Konvencionális szabad levegőáramú termikus áram [Ith]: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram [Ie]: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Élettartam és megbízhatóság
Elektromos élettartam: 1000000 ciklus, AC-15, 2 A 230 V-nál, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklete szerint
Elektromos megbízhatóság: Λ < 10^(-6) 5 V, 1 mA esetén az IEC 60947-5-4 szerint
Λ < 10^(-8) 17 V, 5 mA esetén az IEC 60947-5-4 szerint
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet-tartomány tároláshoz: -40...70 °C
Környezeti hőmérséklet-tartomány üzemeltetéshez: -40...70 °C
Túlfeszültség-kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védelmi fokozat: IK03 az IEC 62262 szerint
Szabványok és ellenállóképesség
Szabványok: IEC 60947-5-4, CSA C22.2 No 14, UL 508, IEC 60947-5-5, ISO 13850, IEC 60947-5-1, JIS C 4520, IEC 60364-5-53, IEC 60947-1, IEC 60204-1
Vibrációállóság: 5 gn (f= 12...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-nál, távolság: 0,1 m
