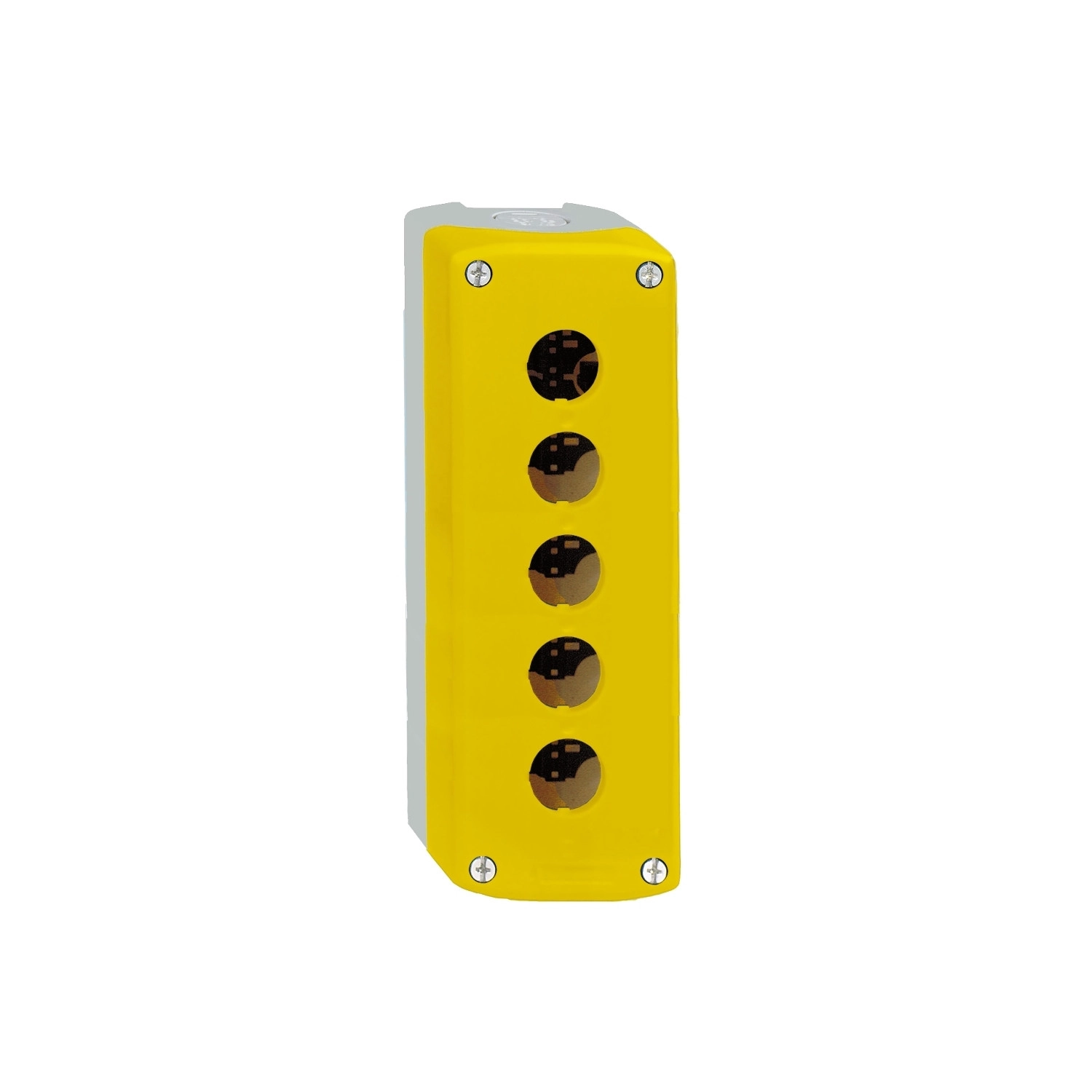

Schneider Electric Harmony XALK - XALK05 - tokozat vészleállítóhoz, sárga, üres, 5 kivágás
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A XALK05 vezérlőállomás elsősorban XB5 Ø 22 mm átmérőjű vezérlő- és jelzőelemekhez készült, így tökéletes választás vészleállítás és vészlekapcsolás funkcióinak megvalósításához. A tokozat polikarbonát anyagból készült, amely kiváló mechanikai szilárdságot és tartósságot biztosít ipari környezetben is. A tokozat alapszíne világosszürke (RAL 7035), míg a fedél figyelemfelkeltő sárga (RAL 1021), amely biztosítja, hogy a vészhelyzeti kezelőszervek jól láthatóak legyenek.
A XALK05 kiemelkedő védelmi paraméterekkel rendelkezik: IP66, IP67, IP69 és IP69K védettségi szint az IEC 60529 szabványnak megfelelően, ami azt jelenti, hogy teljes porállósággal rendelkezik, és ellenáll a nagy nyomású vízsugárnak is. A tokozat emellett IK03 ütésállósággal rendelkezik az IEC 62262 szabvány szerint. A termék NEMA 13 és NEMA 4X besorolással is rendelkezik, így kiválóan alkalmas olyan ipari környezetben, ahol olaj, víz, por vagy erős tisztítószerek jelenléte várható. Különösen fontos tulajdonsága, hogy akár 7000000 Pa nyomású, 55 °C hőmérsékletű magasnyomású mosóval is tisztítható 0,1 méter távolságból, ami ideálissá teszi élelmiszeriparban vagy más higiéniai szempontból kritikus környezetben való használatra.
A XALK05 vezérlőállomás rugalmasan szerelhető: lehetőség van hátsó vagy előlapi rögzítésre is. A kábelbevezetés két módja biztosított: 2 kitörhető nyílás található Pg 13 kábelvezetőhöz és ISO M20 mérethez (max. 12 mm átmérőjű kábel számára), valamint 2 kitörhető nyílás kábelbevezetéshez (max. 14 mm átmérőjű kábelekhez). A tokozat széles hőmérséklettartományban használható: -40…70 °C között mind tárolásra, mind üzemeltetésre alkalmas, ami szélsőséges környezeti feltételek mellett is megbízható működést biztosít. A vezérlőállomás megfelel az IEC 60536 szabvány szerinti II. túlfeszültség-kategóriának is, ami további biztonsági garanciát jelent.
Az üres tokozatba különböző vezérlőelemek építhetők be, például nyomógombok, jelzőfények, kapcsolók vagy vészleállító gombok. A termékadatlap részletes méretezési útmutatót tartalmaz a különböző vezérlőelemek beépítéséhez szükséges mélységekkel kapcsolatban: nyomógomb (62 mm), jelzőfény (64 mm), világító nyomógomb (65,5 mm), kiálló nyomógomb (66 mm), választókapcsoló (80 mm), gombafejű nyomógomb (91,5 mm), reteszelő gombafejű vészleállító nyomógomb kulccsal (115 mm) és kulcsos kapcsoló (105,5 mm). Ez a sokféle választék lehetővé teszi, hogy a XALK05 tokozatot a legkülönbözőbb vezérlési feladatokhoz alakítsák az ipari automatizálásban.
Schneider Electric Harmony XALK - XALK05 -tokozat vészleállítóhoz, sárga, üres, 5 kivágás műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XALK
Termék típus: Üres vezérlőállomás
Rövid terméknév: XALK
Felhasználási terület: XB5 Ø 22 mm vezérlő- és jelzőelemekhez
Vezérlőállomás alkalmazása: Vészleállítás funkció, Vészlekapcsolás funkció
Fizikai jellemzők
Kivágások száma: 5 kivágás
Ház alapszíne: Világosszürke (RAL 7035)
Fedél színe: Sárga (RAL 1021)
Anyag: Polikarbonát
Kábelbevezetés: 2 kitörhető nyílás kábelbevezetéshez, befogási kapacitás: 14 mm
2 kitörhető nyílás Pg 13 kábelvezetőhöz és ISO M20, befogási kapacitás: 12 mm
Védettségi jellemzők
IP védettség: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
IK védettség: IK03 az IEC 62262 szerint
NEMA védettség: NEMA 13
NEMA 4X
Kiegészítő jellemzők
Összeszerelési stílus: Vevői összeszereléshez
Vízszintes sorok száma: 1
Függőleges sorok száma: 5
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Blokk rögzítése: Hátsó rögzítés
Elülső rögzítés
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40...70 °C
Környezeti hőmérséklet működés közben: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
Szabványok
UL 508
IEC 60947-5-1
IEC 60947-1
IEC 60947-5-4
JIS C8201-5-1
IEC 60947-5-5
CSA C22.2 No 14
JIS C8201-1
