A Schneider Electric Harmony XALE termékcsaládba tartozó XALE2221 vezérlő állomás egy professzionális és megbízható ipari irányítástechnikai megoldás, amely tökéletesen alkalmazható különböző vezérlési feladatokhoz. Ez a kompakt kivitelű, szürke színű vezérlőegység kifejezetten a 22 mm átmérőjű XB7 sorozatú vezérlő- és jelzőegységekhez lett kifejlesztve, ami széles körű kompatibilitást biztosít a Schneider Electric termékpalettáján belül.

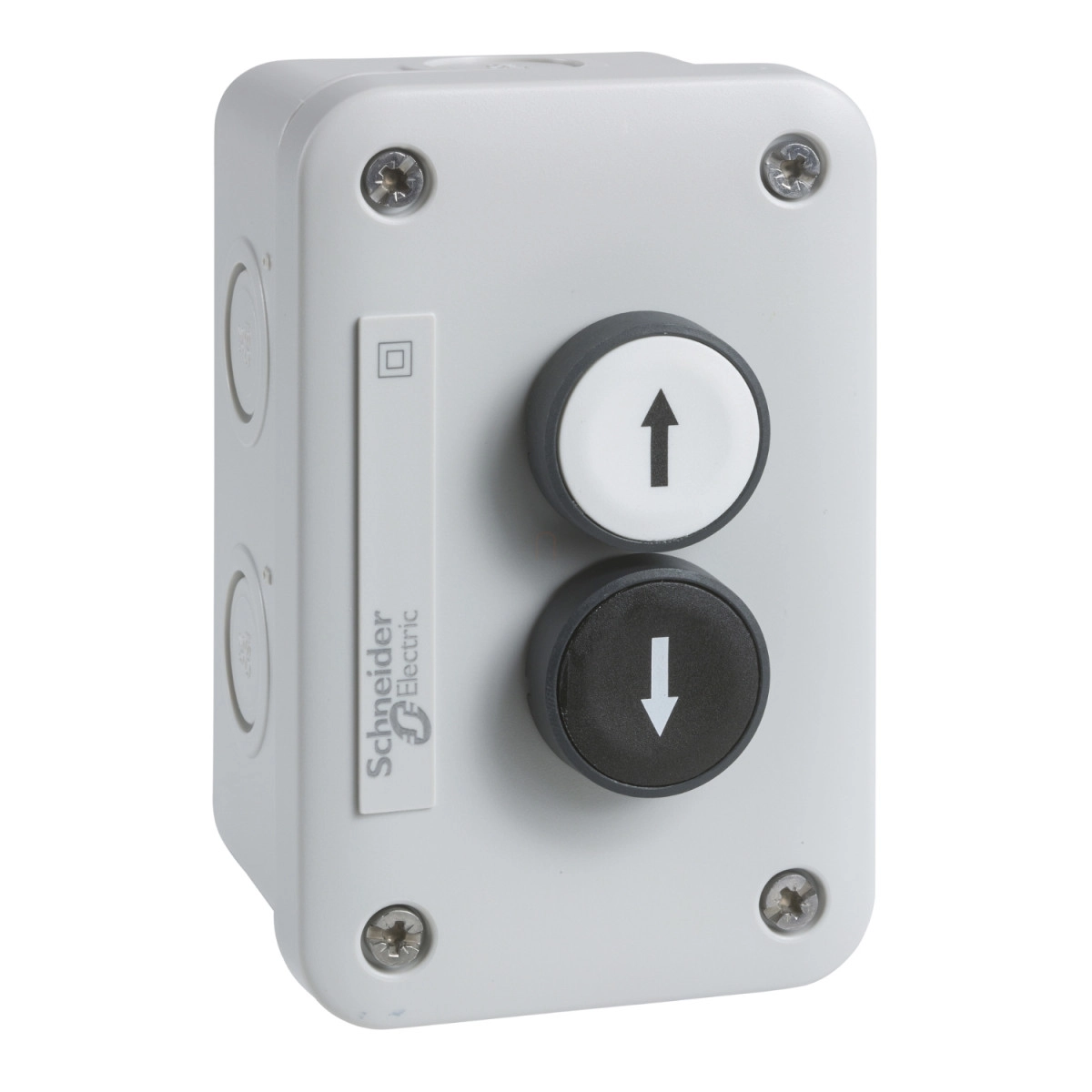

Az XALE2221 modell két nyomógombot tartalmaz: egy fehér színű, fekete felfelé nyíllal jelölt nyomógombot és egy fekete színű, fehér lefelé nyíllal jelölt nyomógombot. Mindkét nyomógomb süllyesztett kivitelű, rugós visszatérésű, és 1-1 NO (alaphelyzetben nyitott) érintkezővel rendelkezik. A nyomógombok lassú bontású érintkezőkkel vannak ellátva, ami biztosítja a precíz kapcsolási funkciót. Ez a kialakítás ideális olyan alkalmazásokhoz, ahol két egyszerű funkciót (például fel-le mozgatás, be-ki kapcsolás) kell vezérelni egyetlen kompakt kezelőegységből.
A vezérlőállomás háza ABS (akrilnitril-butadién-sztirol) műanyagból készült, amely kiváló mechanikai tulajdonságokkal és tartóssággal rendelkezik. A ház színe világosszürke (RAL 7035), amely jól illeszkedik az ipari környezethez. Az egység IP54 védettségi fokozattal rendelkezik az IEC 60529 szabványnak megfelelően, ami védelmet nyújt a por és a fröccsenő víz ellen, így alkalmas ipari környezetben történő használatra. A mechanikai ellenállóképességet tekintve az IK05 védettségi fokozattal rendelkezik az IEC 62262 szabvány szerint. A termék elektromos áramütés elleni védelme II. osztályú az IEC 60536 szerint, ami fokozott biztonságot jelent a felhasználók számára.
A kábelbevezetés rugalmasan megoldható a házon található előkészített áttörési pontoknak köszönhetően. A készülék 2 kiüthető kábelbevezetési ponttal rendelkezik, amelyek maximum 20 mm-es kábelátmérőt képesek befogadni, valamint 6 kiüthető ISO M20 méretű csatlakozási ponttal is el van látva. A rögzítés 2 nyújtott furattal oldható meg, amelyek mérete 3 mm x 5 mm. A termék méreteire vonatkozóan részletes adatok állnak rendelkezésre, amelyek segítségével pontosan tervezhető a beépítés. A beépítési mélység a használt vezérlőelemtől függően változik: süllyesztett nyomógombbal 69 mm (2,72 hüvelyk), kiálló nyomógombbal 71 mm (2,79 hüvelyk), világító nyomógombbal 74,5 mm (2,93 hüvelyk).
Az XALE2221 villamos paramétereit tekintve 250 V névleges szigetelési feszültséggel rendelkezik (3-as szennyezettségi fok mellett) az IEC 60947-1 szabványnak megfelelően. A névleges lökőfeszültség-állóság 4 kV. Az üzemi áram különböző terhelési kategóriákban: 0,1 A 250 V DC-13 esetén, 0,22 A 125 V DC-13 esetén, 0,3 A 240 V AC-14 esetén, illetve 0,6 A 120 V AC-14 esetén, mind az IEC 60947-5-1 szabványnak megfelelően. Az elektromos megbízhatóság kiváló: Λ <= 10exp(-6) 17 V és 5 mA esetén az IEC 60947-5-4 szerint. A rövidzárlat elleni védelemről egy 4 A-es gG típusú olvadóbiztosító gondoskodik az IEC 60947-5-1 szabványnak megfelelően. A készülék működési hőmérséklet-tartománya -25...+55 °C, tárolási hőmérséklet-tartománya pedig -40...+70 °C, ami széles körű alkalmazhatóságot biztosít különböző környezeti feltételek mellett.
Schneider Electric Harmony XALE - XALE2221 -vezérlő állomás fehér nyomógomb 1 NO + fekete nyomógomb 1 NO műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XALE
Termék vagy komponens típusa: Komplett vezérlőállomás
Eszköz rövid neve: XALE
Termék rendeltetése: XB7 Ø 22 mm vezérlő és jelzőegységekhez
Vezérlőállomás alkalmazása: Két funkció
Ház alapszíne: Világosszürke (RAL 7035)
Burkolat színe: Világosszürke (RAL 7035)
Anyag: ABS (akrilnitril butadién sztirol)
IP védelmi szint: IP54 az IEC 60529 szerint
Vezérlőállomás összetétele
1 süllyesztett, fekete, rugós visszatérésű nyomógomb, 1 NO, fehér lefelé nyíl jelöléssel
1 süllyesztett, fehér, rugós visszatérésű nyomógomb, 1 NO, fekete felfelé nyíl jelöléssel
Jelölés helye: Nyomógombon
Érintkező működése: Lassú bontás
Kiegészítő információk
Kábelbevezetés: 2 kiüthető, szorítási kapacitás: 20 mm
6 kiüthető ISO M20 mérethez
Jelölés: CE
Pozitív nyitás: Nélkül
Rövidzárlat elleni védelem: 4 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 250 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 4 kV az IEC 60947-1 szerint
Névleges üzemi áram [Ie]
0,1 A 250 V-nál, DC-13, R300 az IEC 60947-5-1 szerint
0,22 A 125 V-nál, DC-13, R300 az IEC 60947-5-1 szerint
0,3 A 240 V-nál, AC-14, D300 az IEC 60947-5-1 szerint
0,6 A 120 V-nál, AC-14, D300 az IEC 60947-5-1 szerint
Elektromos megbízhatóság: Λ <= 10exp(-6) 17 V és 5 mA esetén az IEC 60947-5-4 szerint
Környezeti feltételek
Védőkezelés: TC
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -25...55 °C
Áramütés elleni védelmi osztály: II. osztály az IEC 60536 szerint
IK védelmi fokozat: IK05 az IEC 62262 szerint
Szabványok
IEC 62208
IEC 60947-5-1
IEC 60947-5-5
IEC 60947-1
