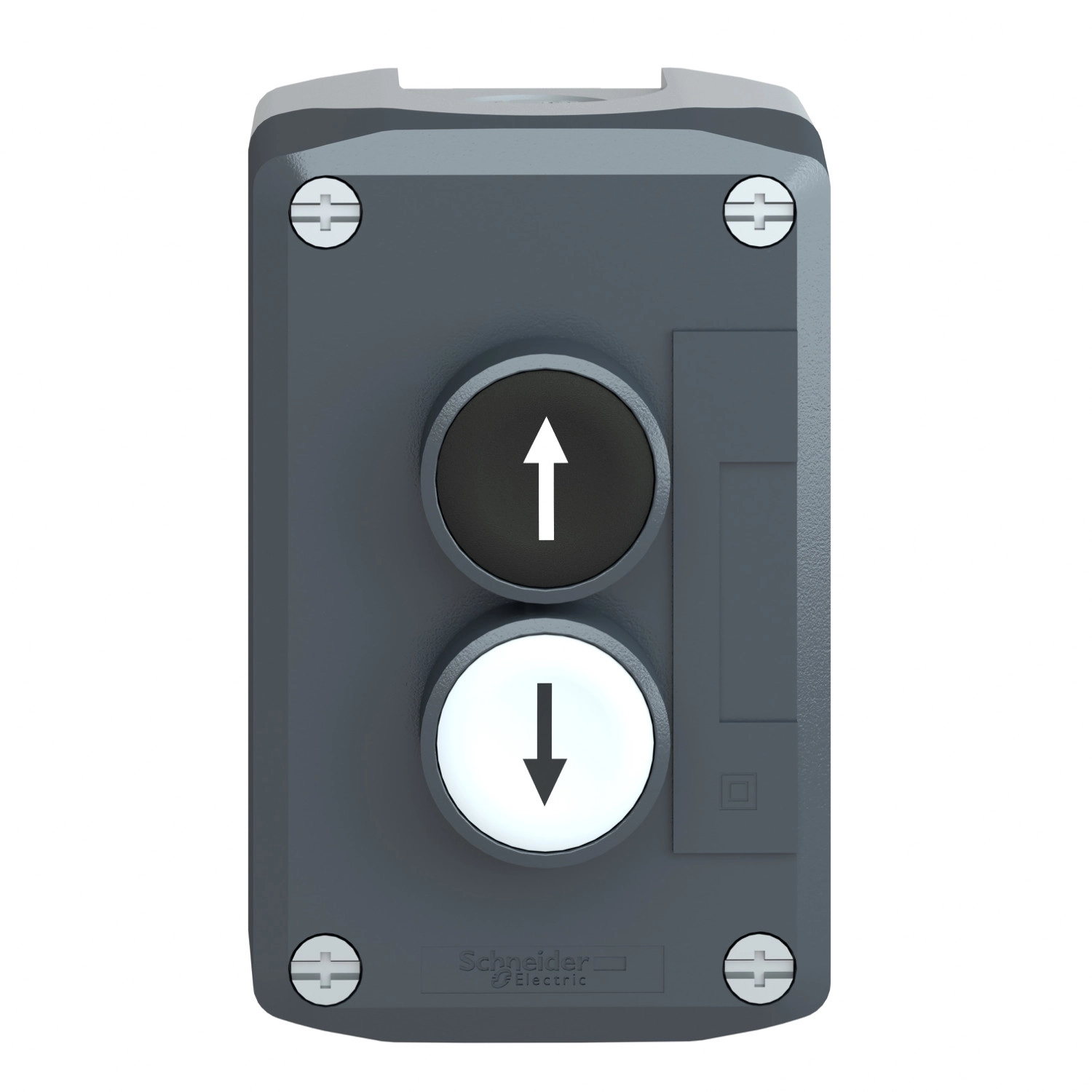

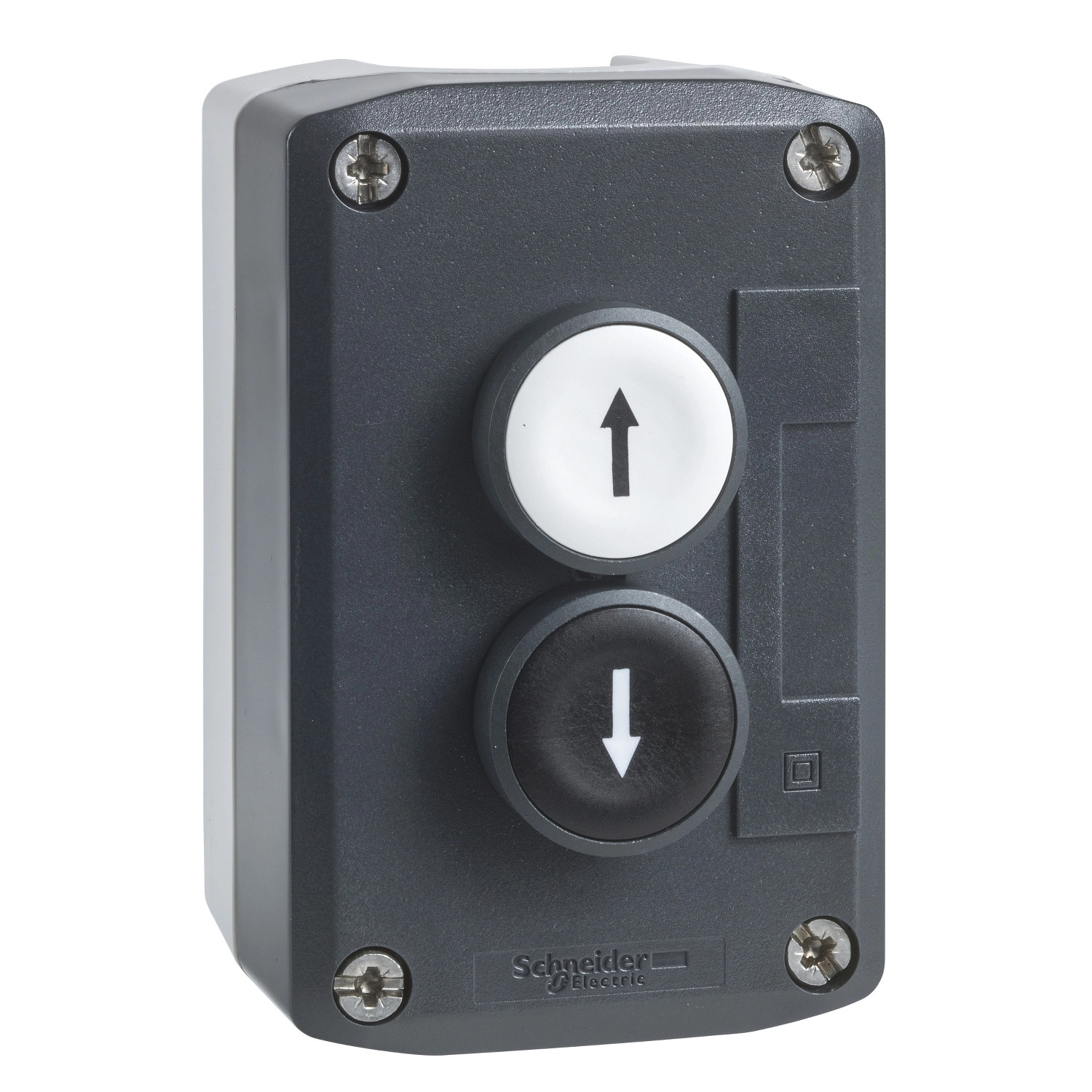

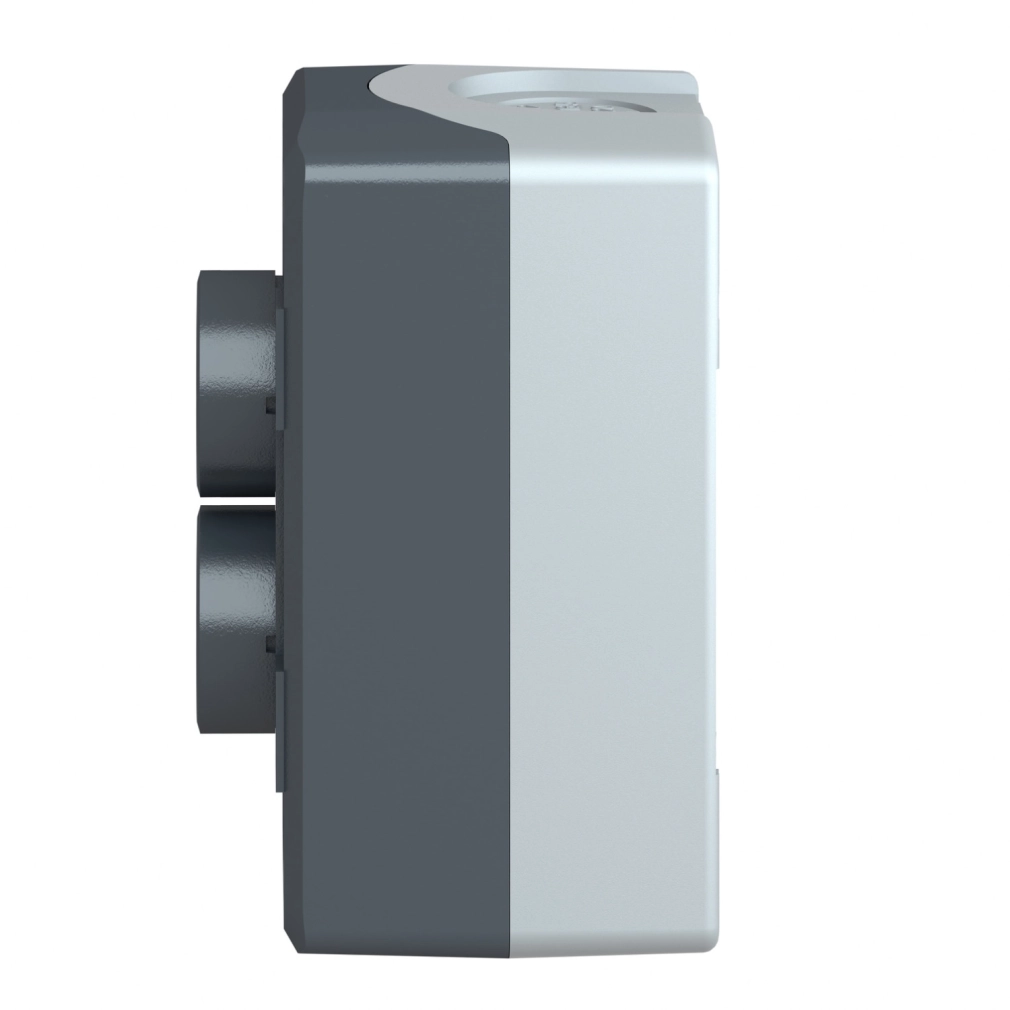

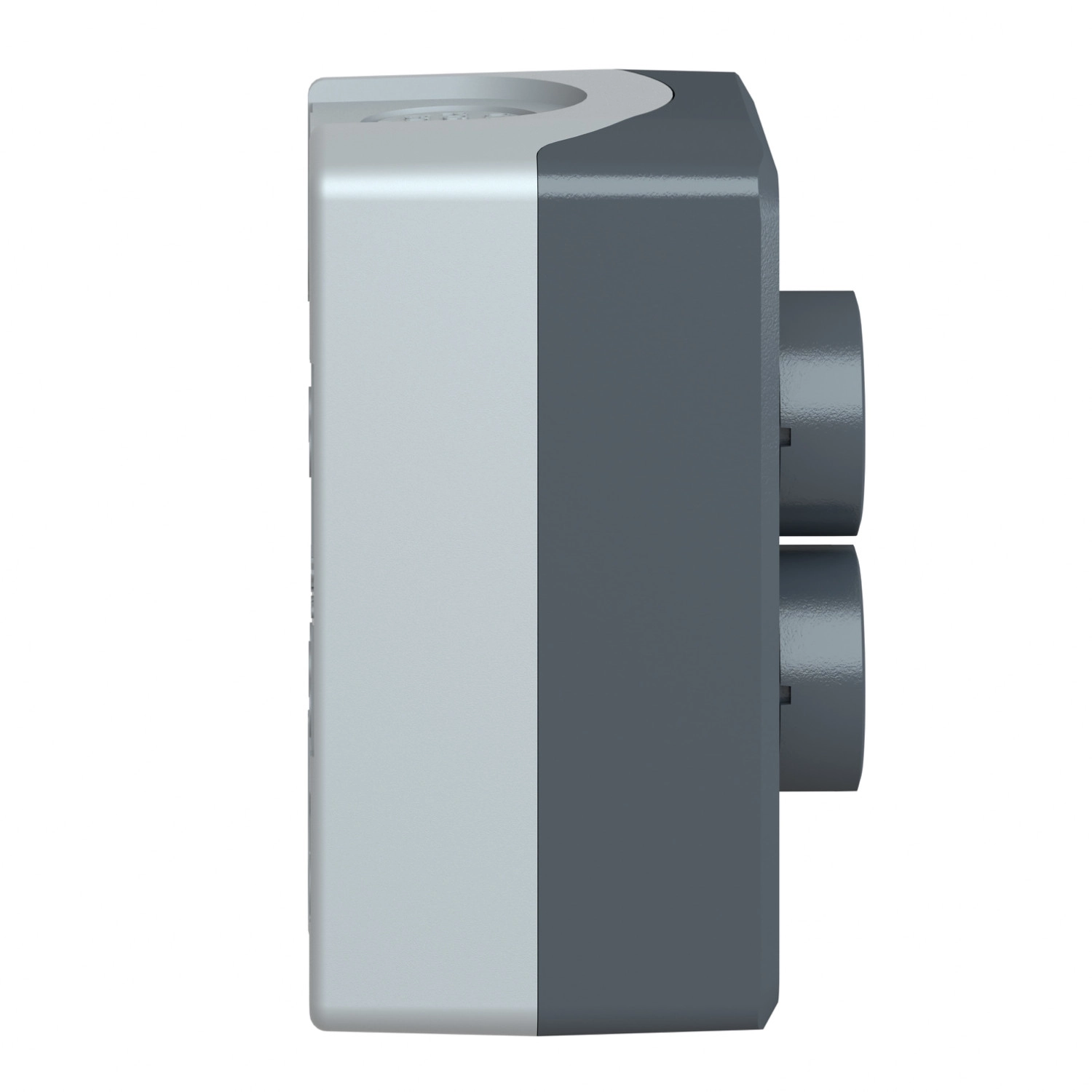

A Schneider Electric Harmony XALD sorozatú XALD222E tokozott nyomógombja egy professzionális vezérlőállomás, amely két különálló funkciót tesz lehetővé egyetlen kompakt egységben. Ez a sötétszürke (RAL 7016) műanyag burkolatú, 22 mm-es eszköz ideális ipari környezetben való alkalmazásra, ahol megbízható és intuitív vezérlésre van szükség. A két visszarugózó nyomógomb – egy fehér fel nyíl és egy fekete le nyíl jelöléssel – egyértelmű vizuális jelzést biztosít a kezelő számára.
Az XALD222E vezérlőállomás kivételes tartósságot kínál, amit a polikarbonát anyaga és a kiváló IP védettség biztosít. A készülék IP66, IP67, IP69 és IP69K védettséggel rendelkezik, ami teljes por elleni védelmet és erős vízsugár elleni védelmet jelent. Ez a sokoldalúság lehetővé teszi használatát még a legzordabb környezeti körülmények között is, ahol magas nyomású mosással (7000000 Pa 55°C-on, 0,1 m távolságból) tisztítják a berendezéseket. A -40°C és +70°C közötti működési hőmérséklet-tartomány tovább növeli a felhasználási lehetőségek körét.
Műszaki szempontból az XALD222E kimagasló teljesítményt nyújt. A vezérlőállomás minden nyomógombja 1 NO (alapállapotban nyitott) és 1 NC (alapállapotban zárt) érintkezővel rendelkezik, ami rugalmas kapcsolási lehetőségeket biztosít. A lassú bontású kontaktusok ezüstötvözetből (Ag/Ni) készülnek, ami kiváló elektromos vezetőképességet garantál. Az érintkezők 10A-es hagyományos szabad levegő termikus áramerősséget bírnak el az IEC 60947-5-1 szabvány szerint. A működési áramerősség változó, a feszültségtől és a terheléstípustól függően: 6A 120V-on, 3A 240V-on, 1,2A 600V-on AC-15 kategóriában, valamint 0,55A 125V-on, 0,27A 250V-on és 0,1A 600V-on DC-13 kategóriában. A kontaktusok rendkívüli elektromos tartóssága (1 millió kapcsolási ciklus különböző terhelési feltételek mellett) és a mechanikai tartósság (10 millió ciklus) hosszú élettartamot biztosít.
A Schneider Electric XALD222E telepítése és használata is rendkívül praktikus. A készülék kábelbevezetése rugalmas, két kiüthető nyílással rendelkezik kábelbevezetéshez (max. 14 mm befogadóképességgel), valamint két kiüthető nyílással Pg 13 kábelcsatlakozó és ISO M20 számára (max. 12 mm befogadóképesség). A csavaros kapocsvégek lehetővé teszik maximum 2 x 1,5 mm² keresztmetszetű vezeték bekötését érvéghüvellyel, vagy legalább 1 x 0,22 mm² keresztmetszetű vezeték bekötését érvéghüvely nélkül. A meghúzási nyomaték 0,8-1,2 Nm az IEC 60947-1 szabványnak megfelelően. A csavarfejek többféle csavarhúzóval kompatibilisek, beleértve a kereszthornyos, a Pozidriv és a lapos típusokat is, ami megkönnyíti a telepítést. Az XALD222E ideális választás mozgásirányítási, emelési, szállítási vagy bármely más kétirányú vezérlést igénylő alkalmazás esetén.
Schneider Electric Harmony XALD - XALD222E -tokozott nyomógomb, 1 fehér - 1 fekete nyomógomb, 2NO+2NC, fel és lefelé mutató nyíl feliratok műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XALD
Termék vagy komponens típusa: Teljes vezérlőállomás
Eszköz rövid neve: XALD
Termék rendeltetése: XB5 Ø 22 mm vezérlő- és jelzőegységekhez
Vezérlőállomás alkalmazása: Két funkció
Kiviteli jellemzők
Ház alapszíne: Világosszürke (RAL 7035)
Fedél színe: Sötétszürke (RAL 7016)
Anyag: Polikarbonát
Működtető profilja: 2 süllyesztett nyomógomb
Működtetők leírása: Fehér "fel nyíl" 1 NO + 1 NC - fekete "le nyíl" 1 NO + 1 NC
Vezérlőállomás összetétele: 1 süllyesztett nyomógomb, fekete 1 NO + 1 NC, fehér le nyíl jelöléssel, 1 süllyesztett nyomógomb, fehér 1 NO + 1 NC, fekete fel nyíl jelöléssel
Jelölés helye: Jelölés a nyomógombon
Érintkező működése: Lassú bontás
Műszaki jellemzők

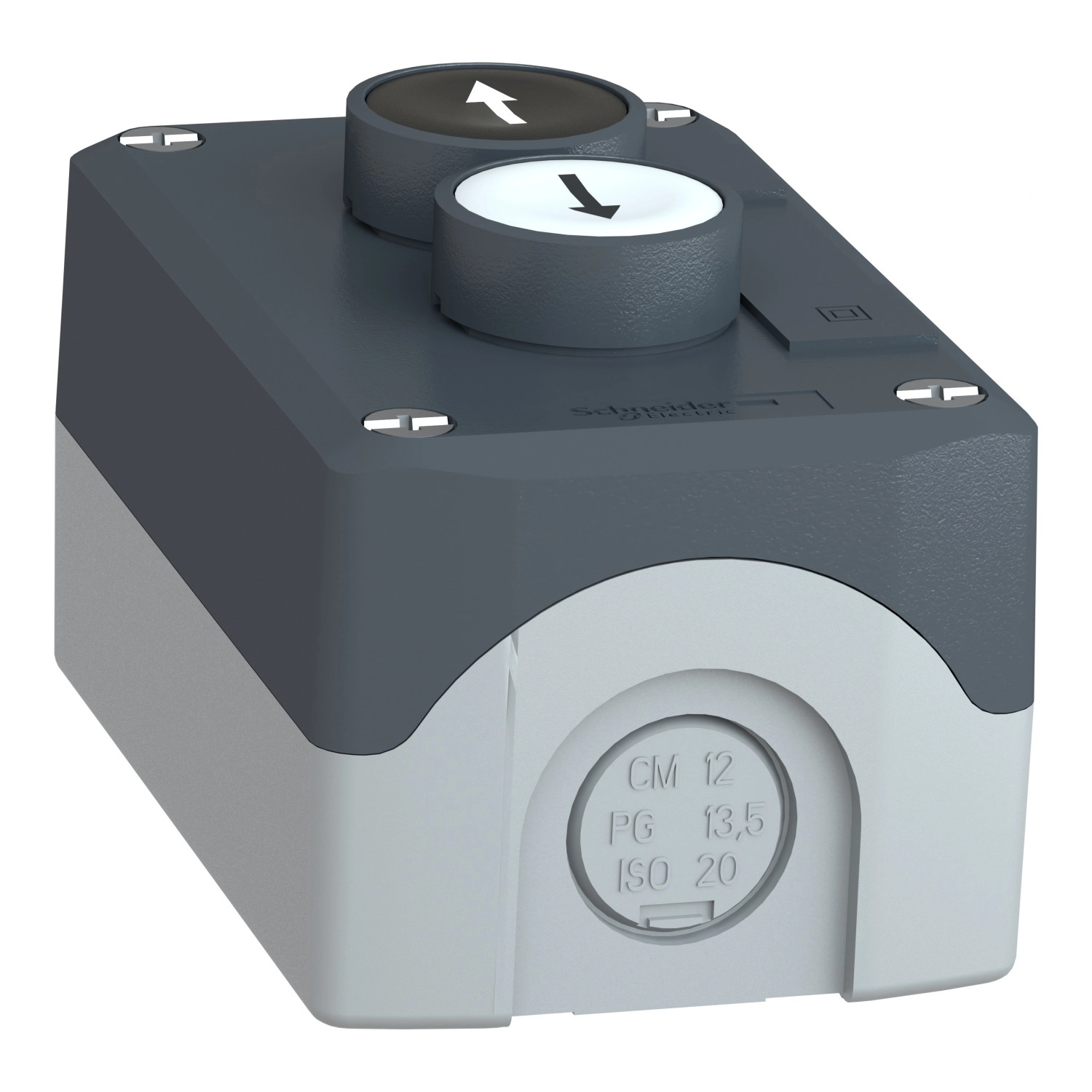

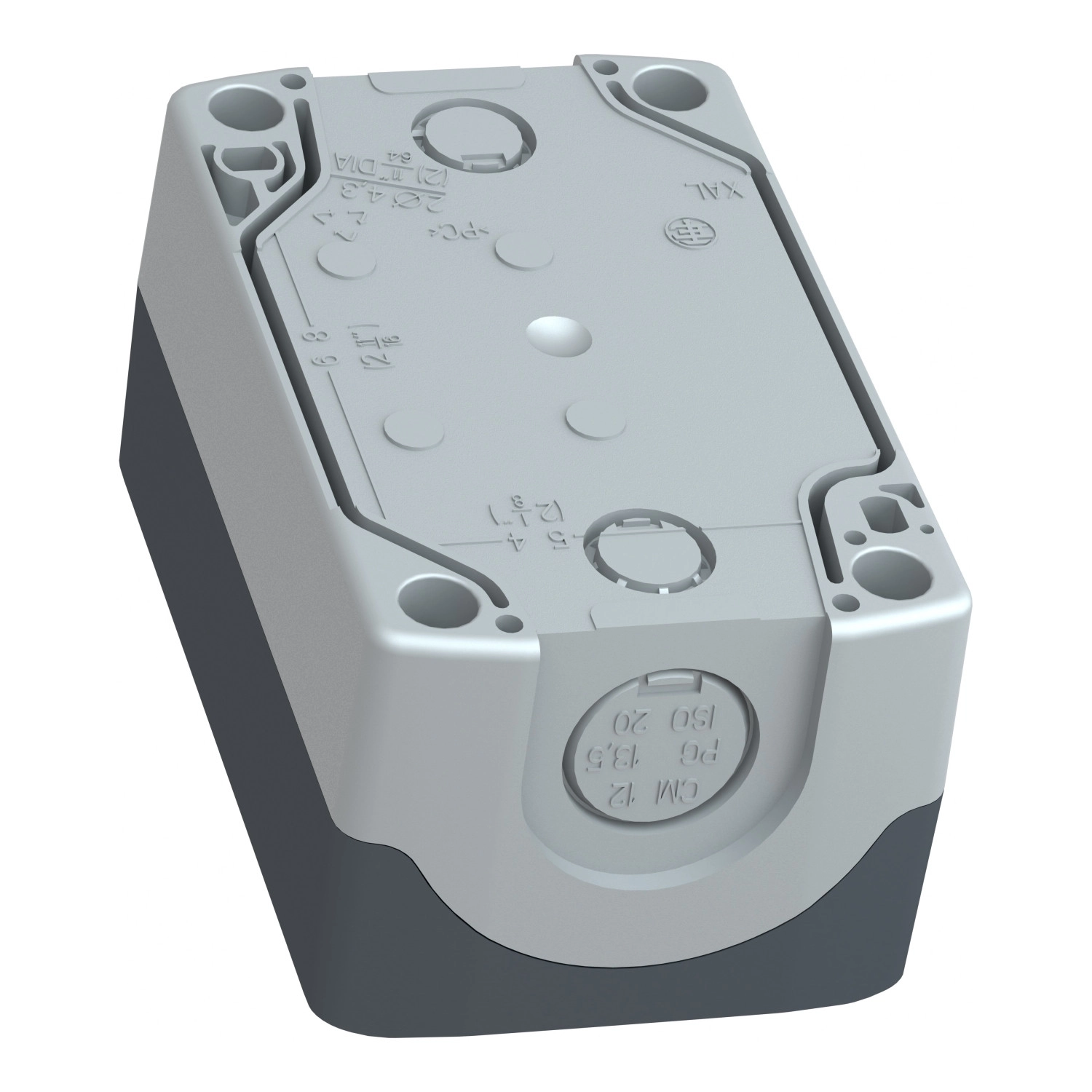

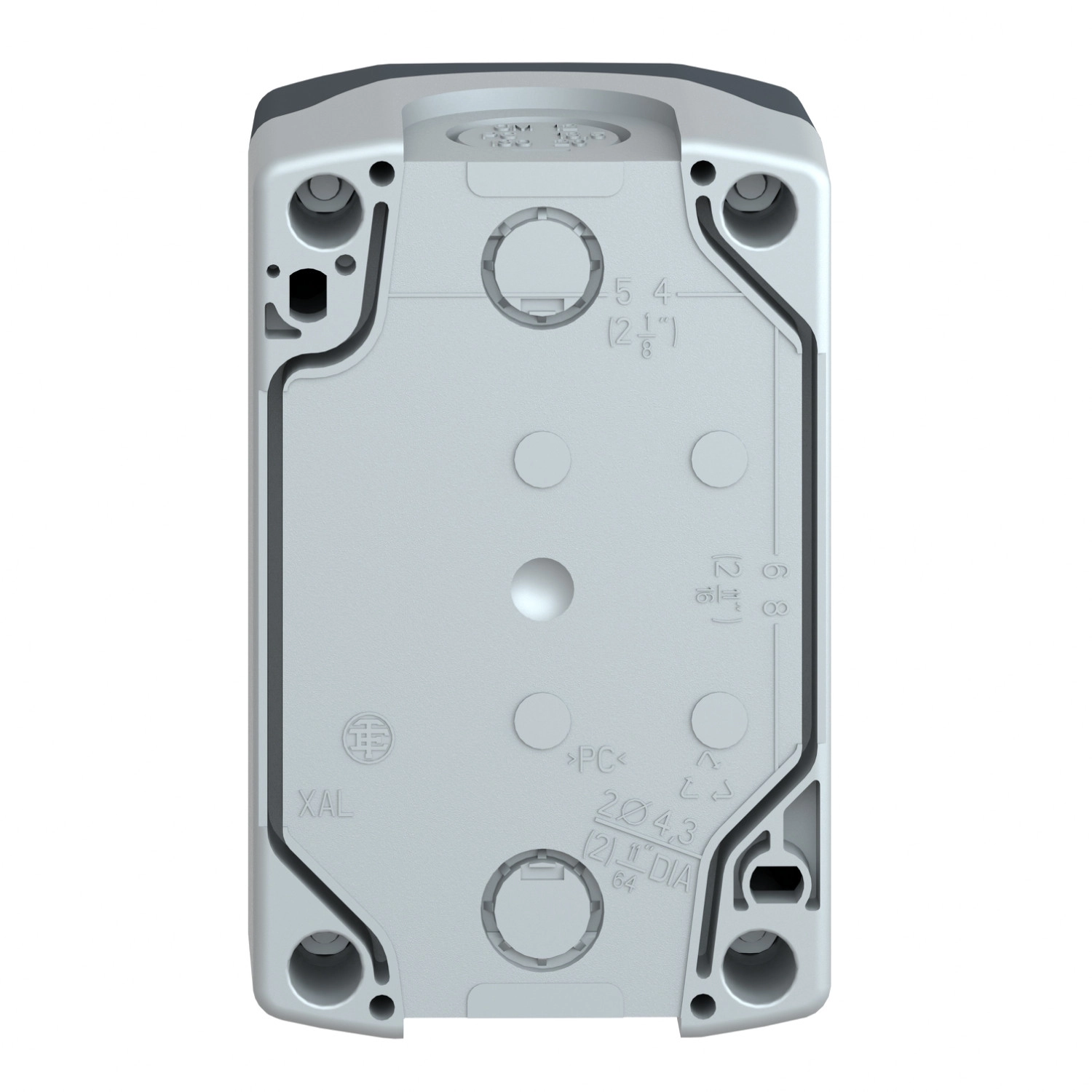

Kábelbevezetés: 2 kiüthető nyílás kábelbevezetéshez, befogadóképesség: 14 mm, 2 kiüthető nyílás Pg 13 kábelcsatlakozóhoz és ISO M20, befogadóképesség: 12 mm
Védettség nagnyomású mosással szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Vezérlési helyzetek száma: 2
Jelzőlámpák száma: 0
Jelölés színe: Fekete jelölés fehér sapkákon, Fehér jelölés zöld, piros vagy fekete sapkákon
Nyomógombok száma: 2
Pozitív nyitás: IEC 60947-5-1 K mellékletnek megfelelően
Működési út: 1,5 mm (NC elektromos állapotváltozás), 2,6 mm (NO elektromos állapotváltozás), 4,3 mm (teljes út)
Működtetési erő: 3,5 N NC elektromos állapotváltozás, 3,8 N NO elektromos állapotváltozás
Mechanikai élettartam: 10000000 ciklus
Csatlakozások - kivezetések
Csatlakozó kivezetések: Csavaros kapocs, <= 2 x 1,5 mm² érvéghüvellyel az IEC 60947-1-nek megfelelően, Csavaros kapocs, >= 1 x 0,22 mm² érvéghüvely nélkül az IEC 60947-1-nek megfelelően
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1-nek megfelelően
Csavarfej alakja: Kereszt kompatibilis Philips 1-es csavarhúzóval, Kereszt kompatibilis pozidriv 1-es csavarhúzóval, Hornyolt kompatibilis lapos Ø 4 mm csavarhúzóval, Hornyolt kompatibilis lapos Ø 5,5 mm csavarhúzóval
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1-nek megfelelően
[Ith] hagyományos szabad levegőben lévő termikus áram: 10 A az IEC 60947-5-1-nek megfelelően
[Ui] névleges szigetelési feszültség: 600 V (szennyezettségi fok 3) az IEC 60947-1-nek megfelelően
[Uimp] névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1-nek megfelelően
[Ie] névleges üzemi áramerősség: 6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1-nek megfelelően, 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1-nek megfelelően, 1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1-nek megfelelően, 0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1-nek megfelelően, 0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1-nek megfelelően, 0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1-nek megfelelően
Elektromos élettartam: 1000000 ciklus különböző terhelési feltételek mellett az IEC 60947-5-1 C mellékletének megfelelően
Környezet
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40...70 °C
Környezeti hőmérséklet működés közben: -40...70 °C
Elektromos áramütés elleni védelem osztálya: II. osztály az IEC 60536-nak megfelelően
IP védettségi fokozat: IP66, IP67, IP69, IP69K az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 62262 szerint
Szabványok
CSA C22.2 No 14, IEC 60947-1, JIS C8201-5-1, UL 508, IEC 60947-5-5, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-1
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 12...500 Hz) az IEC 60068-2-6-nak megfelelően
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27-nek megfelelően, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27-nek megfelelően
