A Schneider Electric Harmony XALD sorozatú XALD101H29 típusú tokozott nyomógombja tökéletes megoldást kínál ipari környezetben történő vezérlési feladatokhoz. Ez a komplett vezérlőállomás speciálisan tervezett a megbízható működés és hosszú élettartam érdekében, különösen olyan alkalmazási területeken, ahol a robusztus kialakítás és a könnyű kezelhetőség alapvető követelmény.

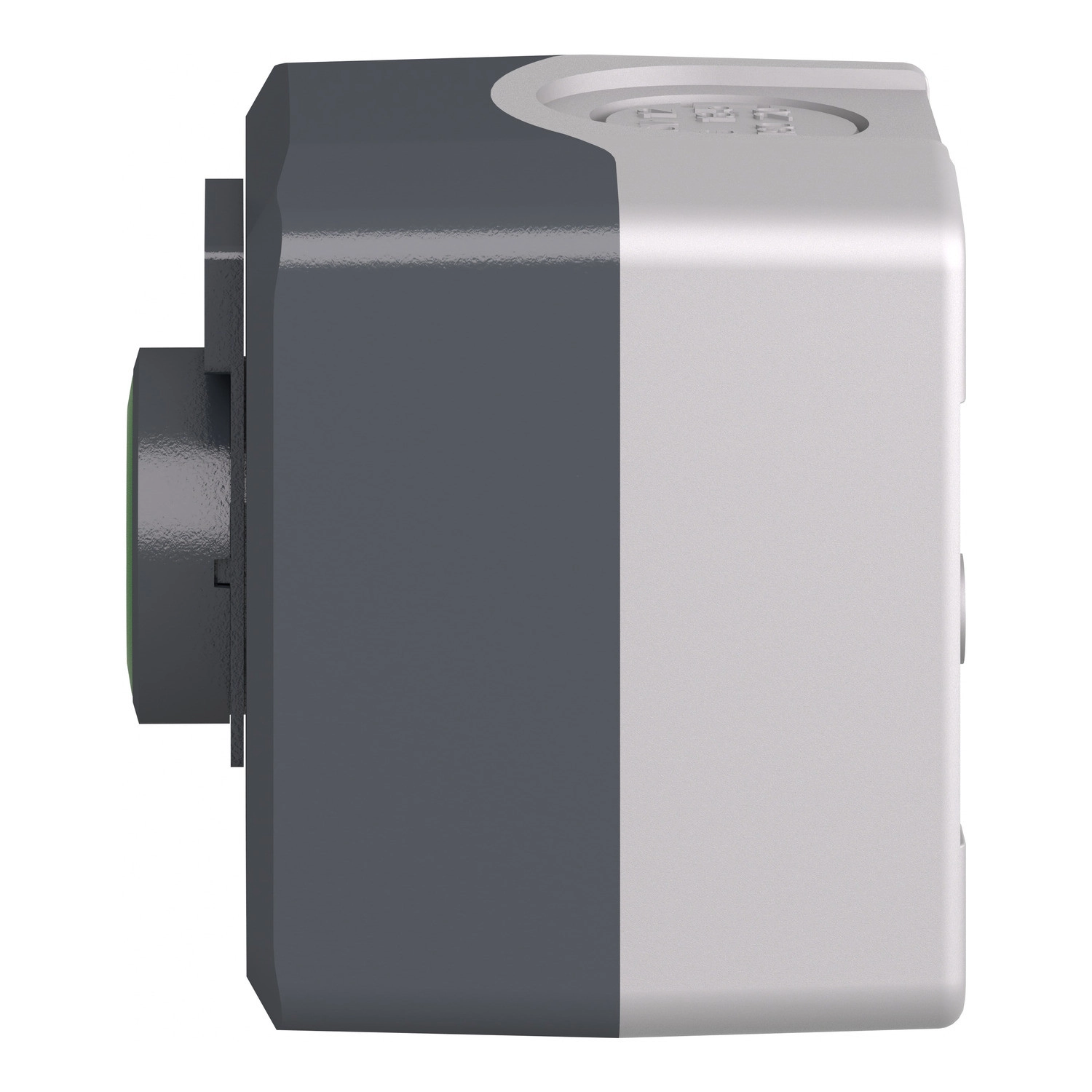

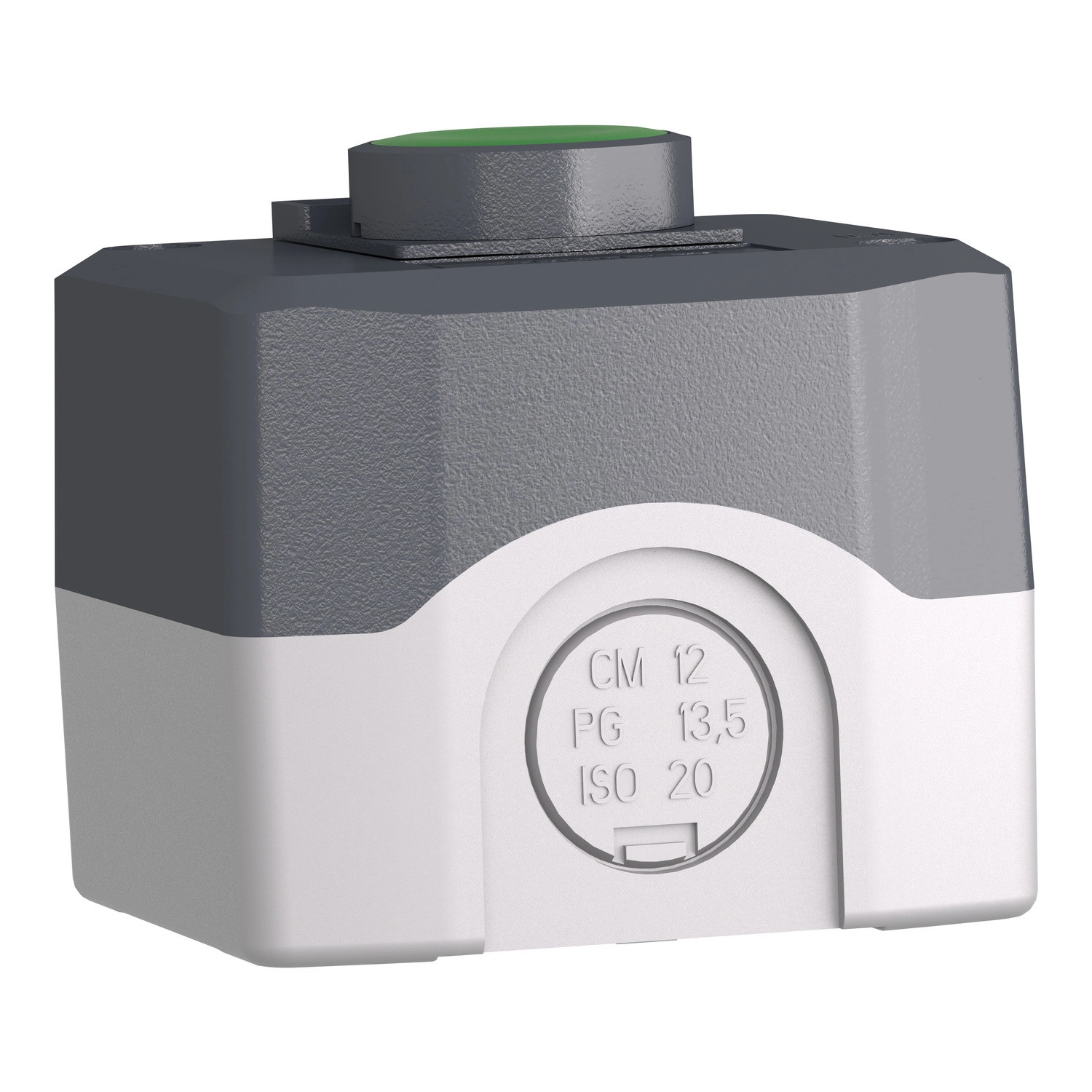

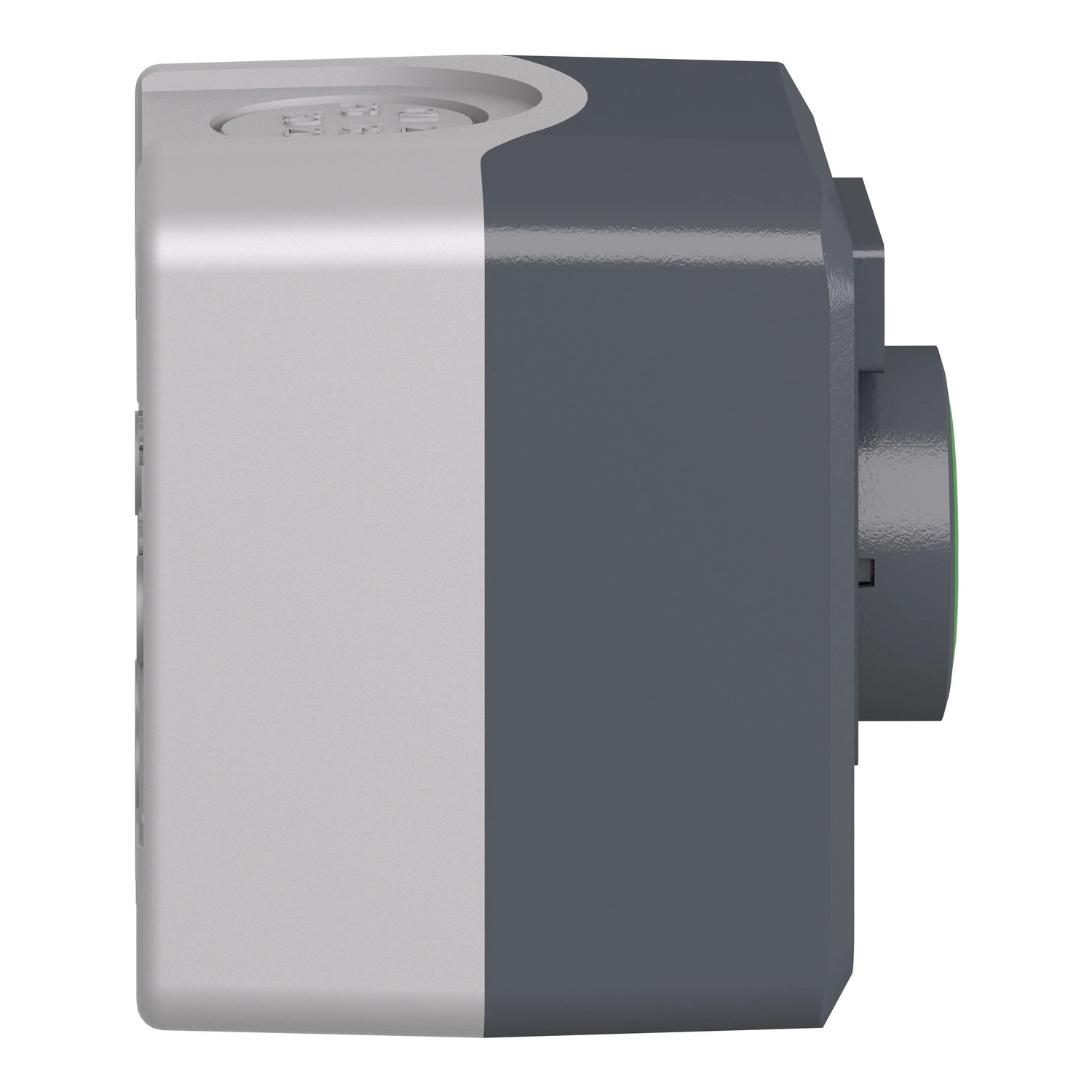

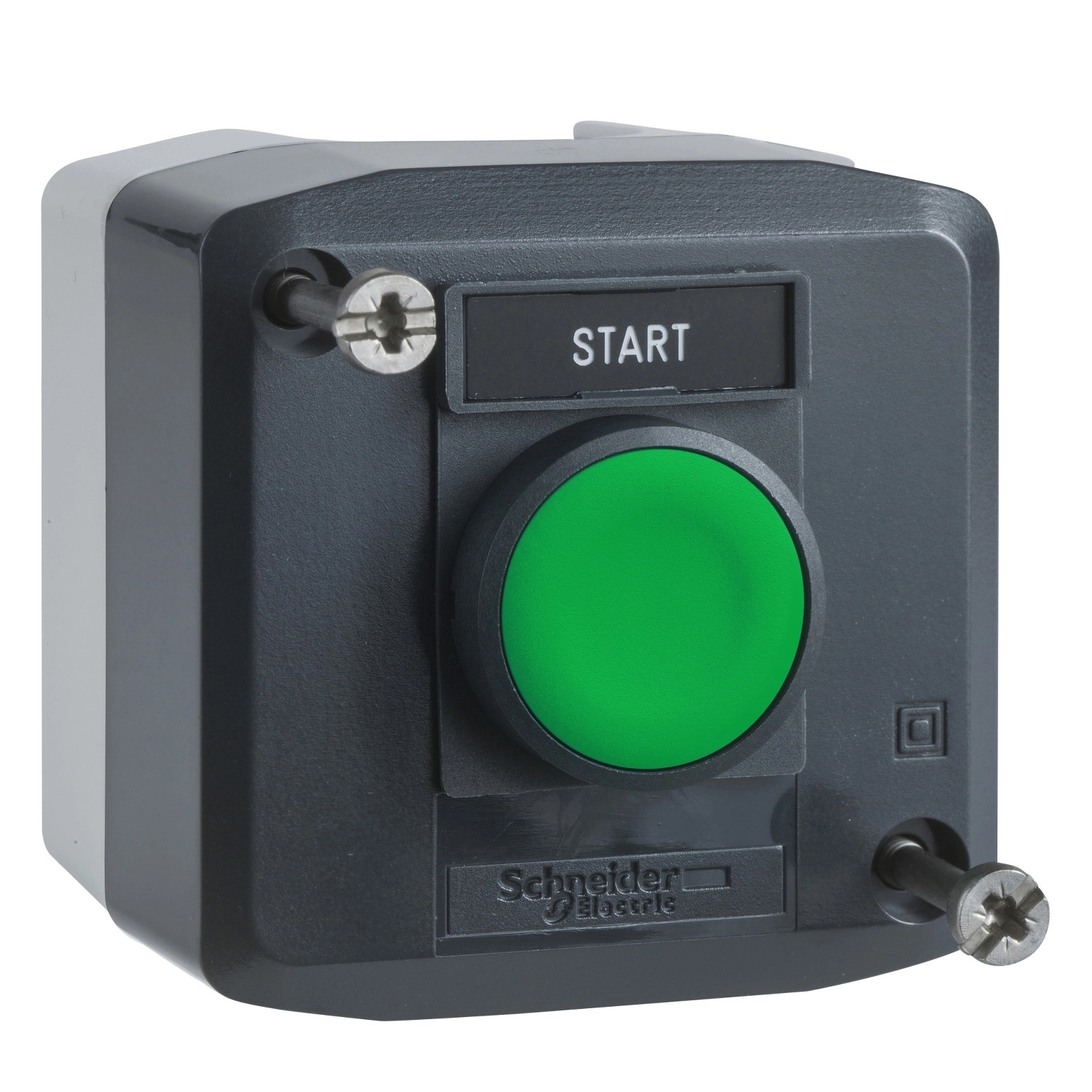

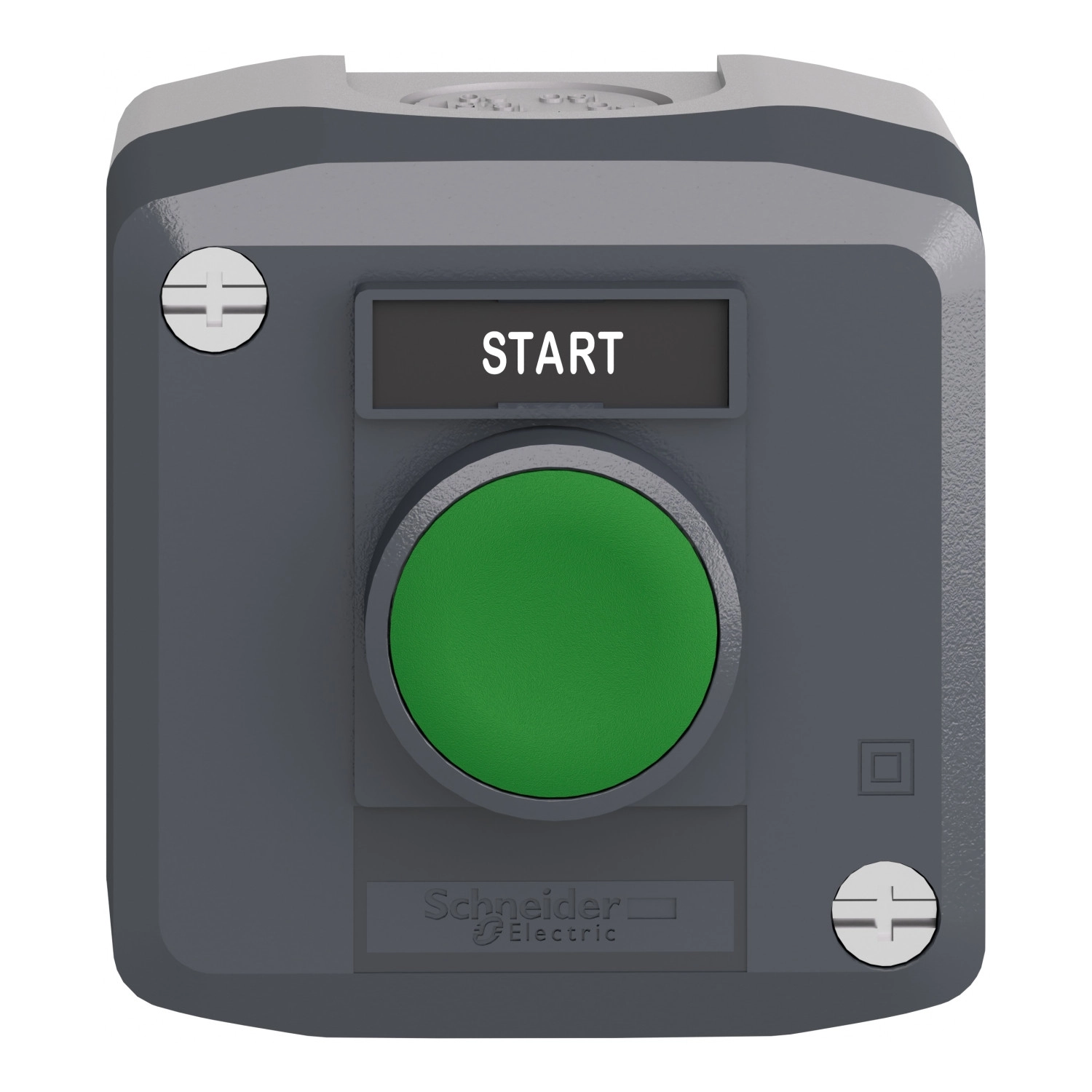

Az XALD101H29 modell egy zöld, süllyesztett nyomógombbal rendelkezik, amely "START" funkcióval és jelöléssel van ellátva. A nyomógomb egy NO (alaphelyzetben nyitott) érintkezővel rendelkezik, amely ideálissá teszi indítási funkciók vezérlésére. A készülékház világosszürke (RAL 7035) alappal és sötétszürke (RAL 7016) fedéllel készül, amely tartós polikarbonát anyagból van gyártva. A nyomógomb működése lassú bontású típusú, amely biztosítja a megfelelő elektromos kapcsolást. Az XALD nyomógomb kifejezetten a Schneider Electric XB5 Ø 22 mm-es vezérlő- és jelzőegységekhez lett tervezve, univerzális alkalmazhatóságot biztosítva a különböző ipari környezetekben.
Műszaki szempontból az XALD101H29 számos figyelemre méltó tulajdonsággal rendelkezik. A készülék magas szintű védelmet biztosít a por és nedvesség ellen, amit az IP66, IP67, IP69 és IP69K védettségi besorolások igazolnak. Ezek mellett a NEMA 13 és NEMA 4X szabványoknak is megfelel, ami alkalmassá teszi ipari környezetben való használatra. A nyomógomb működési útja 2,6 mm (az NO érintkező elektromos állapotváltozásáig) és a teljes útja 4,3 mm, 3,8 N működtetési erővel. A mechanikai élettartama rendkívüli, akár 10 millió kapcsolási ciklus is lehet. A nyomógombot -40°C és +70°C közötti környezeti hőmérsékleten lehet használni, ami széles alkalmazási területet biztosít különböző ipari környezetekben. A készülék ellenáll a nagy nyomású mosásnak is, 7000000 Pa nyomásig 55°C-on, 0,1 m távolságból.

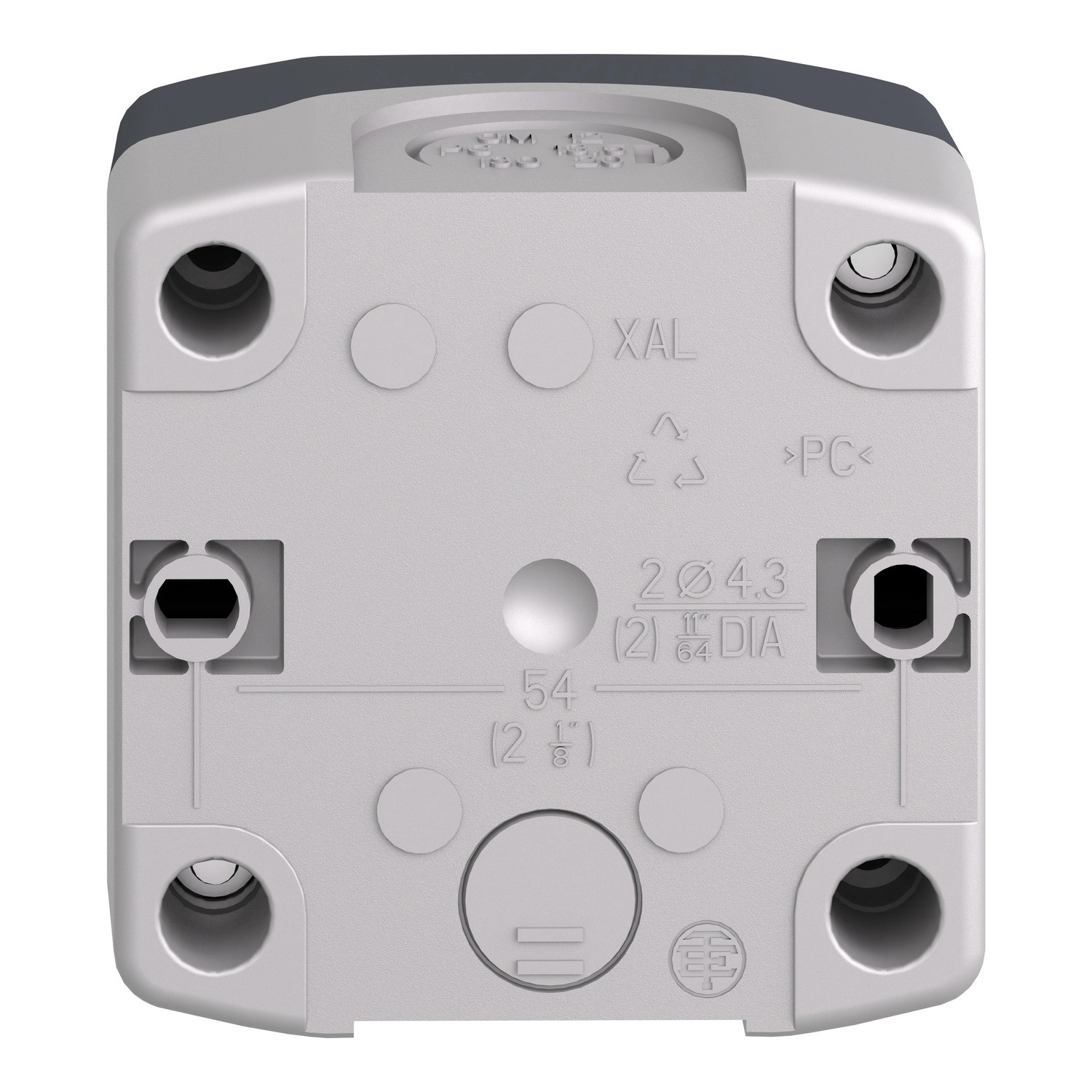

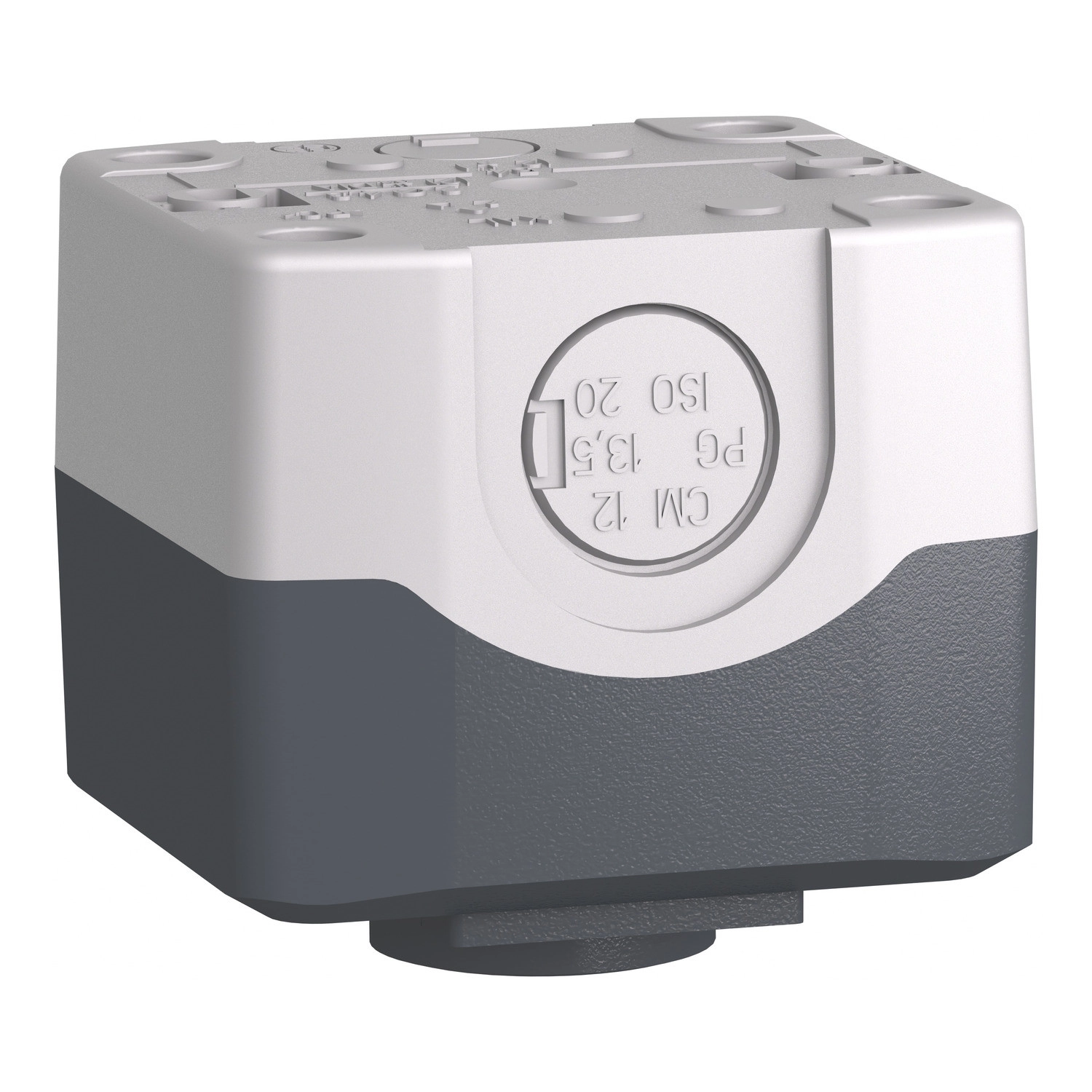

A csatlakozási lehetőségek tekintetében az XALD101H29 csavaros kapcsokkal van ellátva, amelyek legfeljebb 2 x 1,5 mm² keresztmetszetű vezetékeket fogadnak kábelvéggel, vagy legalább 1 x 0,22 mm² keresztmetszetű vezetékeket kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően. A meghúzási nyomaték 0,8-1,2 Nm között van. A készülékházon 1 kitörhető nyílás található a kábelbevezetéshez, 14 mm befogadó kapacitással, valamint 2 kitörhető nyílás Pg 13 kábelcsavarokhoz és ISO M20 méretű bevezetésekhez, 12 mm befogadó kapacitással. Az érintkezők anyaga ezüst ötvözet (Ag/Ni), ami kiváló elektromos vezetőképességet biztosít. A rövidzárlat elleni védelem 10 A-es gG típusú biztosítékkal megoldható, az IEC 60947-5-1 szabványnak megfelelően. A névleges szigetelési feszültség 600 V (3-as szennyezettségi fok), a névleges lökőfeszültség-állóság pedig 6 kV az IEC 60947-1 szabványnak megfelelően.
Schneider Electric Harmony XALD - XALD101H29 -tokozott nyomógomb, 1NO, 1 zöld nyomógomb, "START" felirati címke műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XALD
Termék vagy alkatrész típusa: Komplett vezérlőállomás
Készülék rövid neve: XALD
Termék rendeltetése: XB5 Ø 22 mm-es vezérlő és jelző egységekhez
Vezérlőállomás alkalmazása: Start funkció
Ház alapjának színe: Világosszürke (RAL 7035)
Fedél színe: Sötétszürke (RAL 7016)
Anyag: Polikarbonát
Működtető profil: 1 süllyesztett nyomógomb
Működtetők leírása: Zöld "START" 1 NO
Vezérlőállomás összetétele: 1 süllyesztett nyomógomb, zöld 1 NO START jelöléssel
Jelölés helye: Jelölés a felirat tartón
Érintkező működése: Lassú bontású
Kiegészítő jellemzők
Kábelbevezetés: 1 kitörhető nyílás kábelbevezetéshez, befogadó kapacitás: 14 mm
2 kitörhető nyílás Pg 13 kábelcsavarhoz és ISO M20, befogadó kapacitás: 12 mm
Nagy nyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Pozitív nyitás: Nincs
Működési út: 2,6 mm (NO elektromos állapot változás)
4,3 mm (teljes út)
Működtető erő: 3,8 N NO elektromos állapot változás
Mechanikai élettartam: 10000000 ciklus
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Meghúzási nyomaték: 0,8...1,2 Nm az IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyos, kompatibilis a Philips 1-es csavarhúzóval
Kereszthornyos, kompatibilis a pozidriv 1-es csavarhúzóval
Egyenes hornyos, kompatibilis a lapos Ø 4 mm csavarhúzóval
Egyenes hornyos, kompatibilis a lapos Ø 5,5 mm csavarhúzóval
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú biztosíték az IEC 60947-5-1 szerint
Elektromos jellemzők
[Ith] hagyományos szabad levegő termikus áram: 10 A az IEC 60947-5-1 szerint
[Ui] névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
[Uimp] névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
[Ie] névleges üzemi áram: 6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültségi kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK03 az IEC 62262 szerint
Szabványok: JIS C8201-5-1, IEC 60947-5-5, IEC 60947-1, CSA C22.2 No 14, UL 508, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-1
Rezgésállóság: 5 gn (f= 12...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
